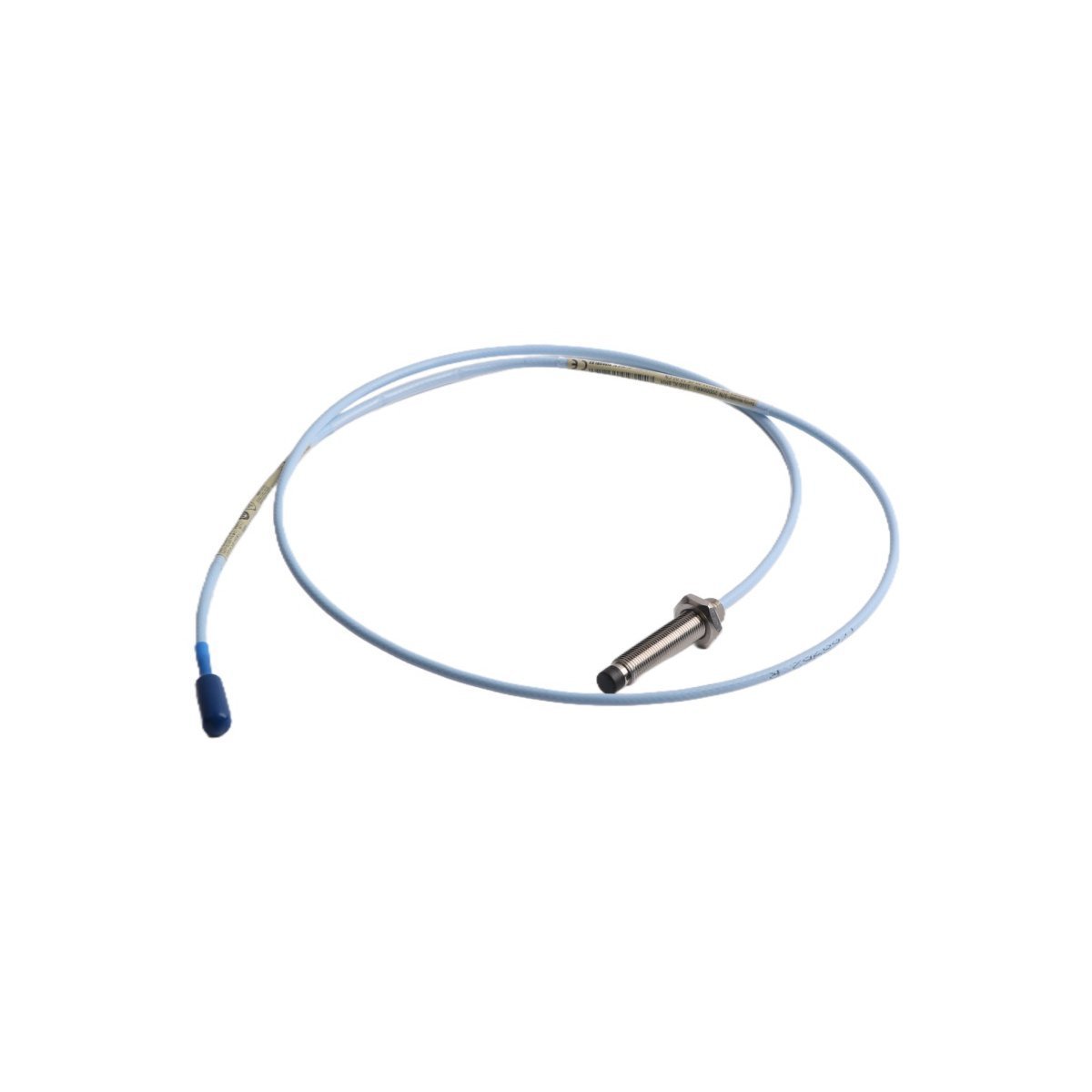

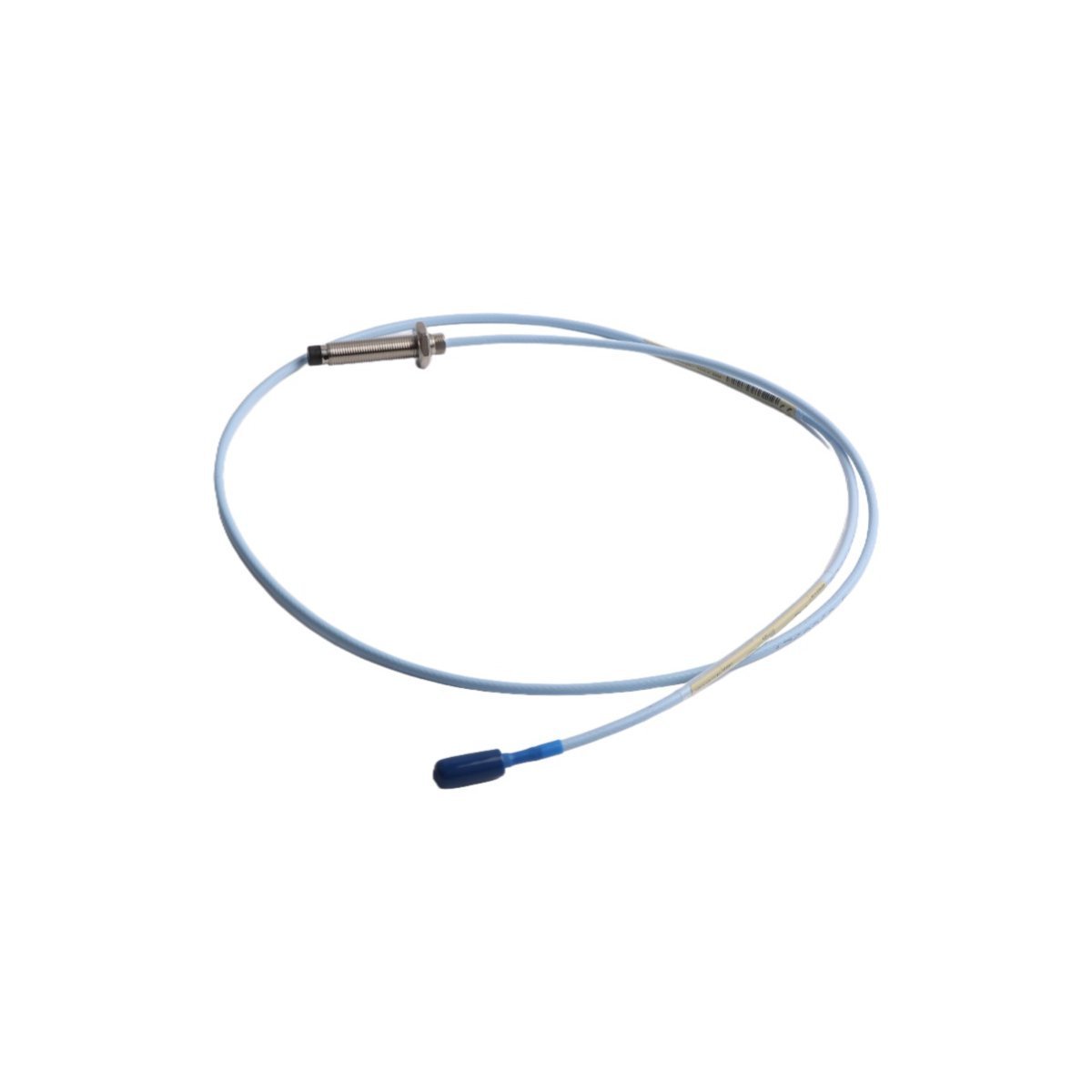

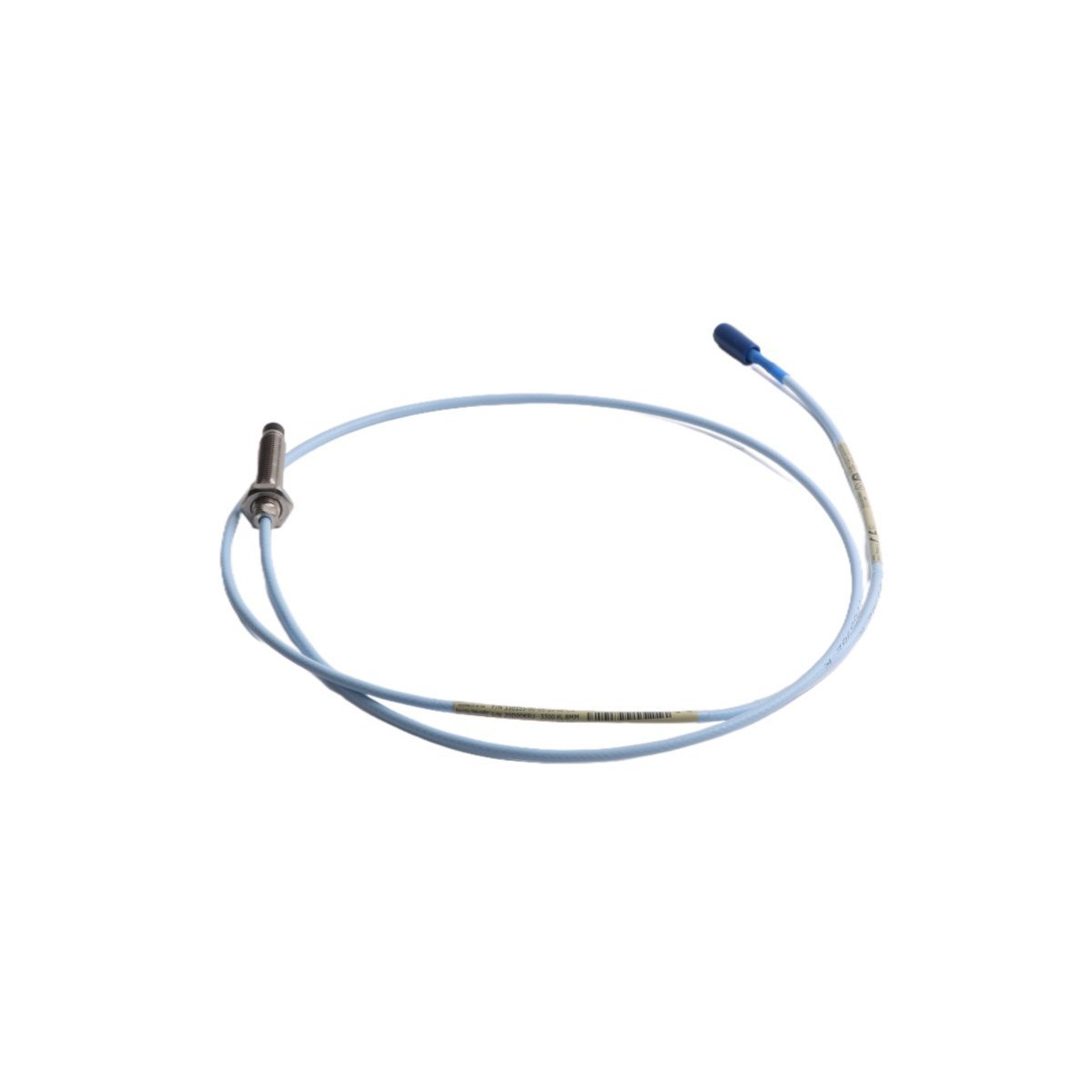

يعمل Bently Nevada 330103-00-05-10-11-05، والمُدرج أيضًا تحت اسم 330103-00-05-10-11-05 Proximity Probe، كمكون أجهزة مخصص لقياس الإزاحة والاهتزاز بدون تلامس ضمن أنظمة محولات 3300 XL.

تفسير اللواحق والتكوين

تستخدم سلسلة 330103 تسميات محددة للدلالة على معلمات الواجهة الميكانيكية والكهربائية. يحدد هذا التكوين المحدد (-00-05-10-11-05) درجة سن اللولب، والطول الكلي للحافظة، وطول الرصاص المدمج، ومعيار إنهاء الموصل المطلوب للتركيب الدقيق في بيئات مراقبة 3300 XL.

المواصفات الفنية للأجهزة

سلامة المحول الكهربائية وديناميكيات الدوار

تتوقف دقة القياس على الحفاظ على قياس مسبار التيار الدوامي المتسق. يتطلب هذا المستشعر التحقق من جهد الفجوة (أهداف -10 VDC) أثناء التشغيل للتحقق من التشغيل ضمن النطاق الخطي المعاير. في التوربينات عالية السرعة، يتم تحقيق قمع التشويش عن طريق ضمان استمرارية التدريع الكهرومغناطيسي المناسبة من المسبار عبر كابل التمديد إلى جهاز Proximitor. سيؤدي التوجيه غير الصحيح أو إنهاء التدريع إلى إدخال ضوضاء في مسار إشارة ديناميكيات الدوار، مما قد يتسبب في إنذارات كاذبة.

معلومات الطلب

• مجموعة مسبار التقارب 330103-00-05-10-11-05

• صواميل تثبيت من الفولاذ المقاوم للصدأ (عدد 2)

• أغطية واقية للموصلات من الغبار

• وثائق مرجعية للتركيب

إرشادات التركيب الميداني

• التوجيه الميكانيكي: تأكد من أن محور المسبار عمودي على الهدف العمودي للحفاظ على خطية الإخراج.

• تداخل الخيوط: تأكد من تداخل 5 خيوط على الأقل في كتيفة التثبيت لضمان الصلابة الميكانيكية.

• إدارة عزم الدوران: أحكم ربط صواميل القفل حتى 15 نيوتن متر لمنع حركة المستشعر تحت حمل الاهتزاز.

• استمرارية التدريع: حافظ على سلامة التدريع؛ لا توصل درع الكابل بالأرض عند كل من طرف الشاشة وطرف المسبار في وقت واحد.

• البيئة: حافظ على نظافة واجهات الموصلات؛ قم بإزالة الحطام أو الزيت لمنع المسارات المقاومة بين الموصل المركزي والأرض.

الشحن واللوجستيات

• وقت التسليم: 2-7 أيام عند الانتهاء من الدفع.

• يتم الشحن عبر DHL/FEDEX/UPS.

• المكونات محكمة الغلق في عبوات صناعية مضادة للكهرباء الساكنة لضمان الحماية من الصدمات والتفريغ الكهروستاتيكي.

الأسئلة المتداولة

• هل يمكن استخدام هذا المسبار في أنظمة 3300 القياسية (غير XL)؟ لا، تم تصميم مسابير 3300 XL خصيصًا لتتناسب مع مقاومة Proximitors 3300 XL.

• ما هو تأثير تشوه طرف PPS؟ يؤدي تلف الطرف إلى تغيير نمط المجال الكهرومغناطيسي وسينتج عنه بيانات قياس غير خطية.

• هل طول الكابل قابل للتعديل في الموقع؟ لا، يؤدي تغيير طول الكابل إلى تغيير السعة الكهربائية للدائرة ويبطل المعايرة.

• كيف أتحقق من حلقات التأريض؟ استخدم مقياس متعدد لقياس إزاحة الجهد المستمر على كابل الإشارة بينما تكون الماكينة ثابتة.

• هل يمكنني استخدام هذا في البيئات المبردة؟ لا، المواد العازلة مصنفة بحد أدنى -35 درجة مئوية؛ قد تؤدي درجات الحرارة المنخفضة إلى هشاشة التجميع.

• هل يتطلب هذا المسبار صيانة؟ لا، إنه جهاز محكم الغلق وغير فعال؛ التحقق الدوري من جهد الفجوة هو الفحص الضروري الوحيد.

• ما هي الحساسية؟ حساسية النظام القياسية هي 200 mV/mil (7.87 V/mm).

• كيف يتم تأريض المسبار؟ يتم تأريض الحافظة من خلال واجهة الغطاء الميكانيكي إلى هيكل الجهاز.
