نظرة عامة على المنتج

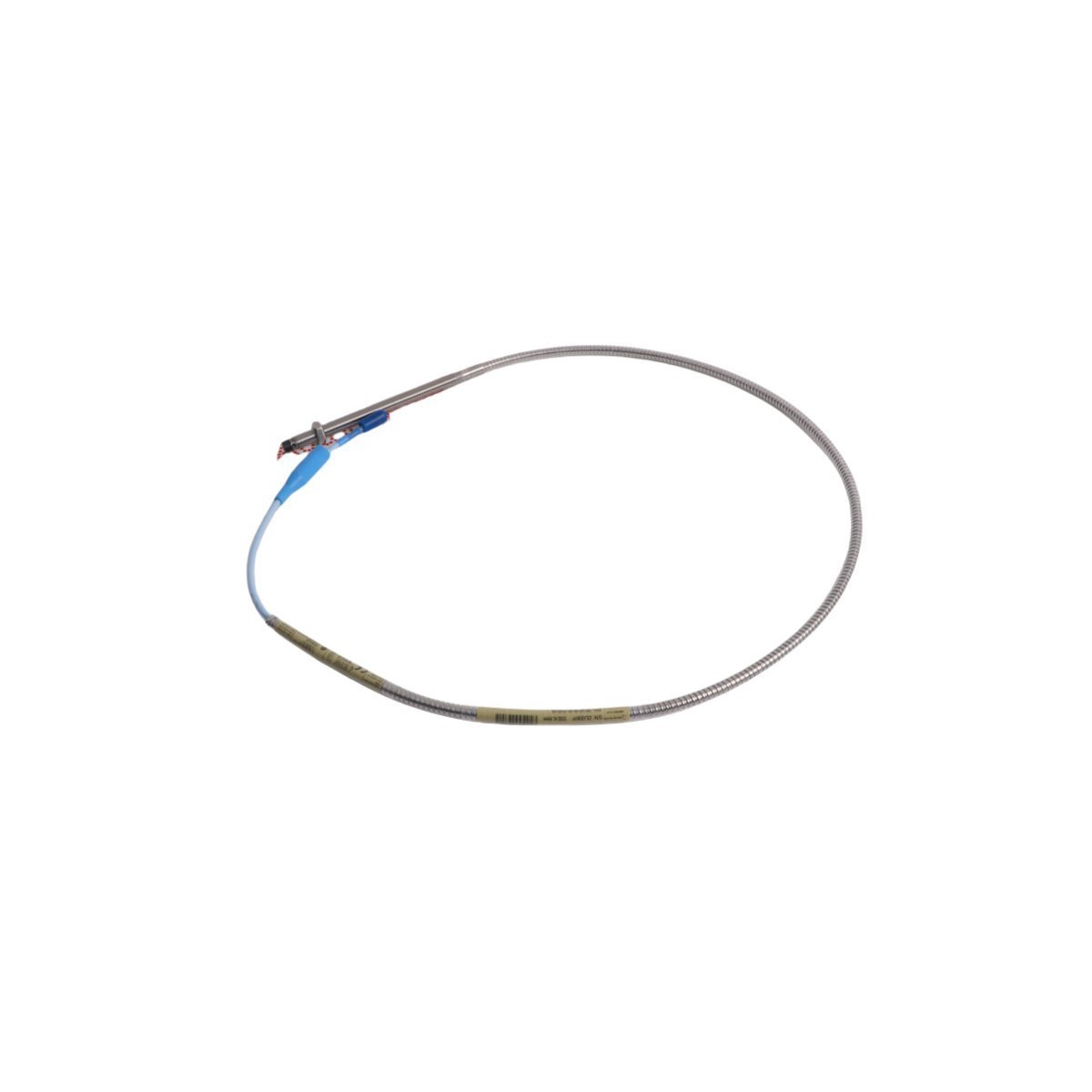

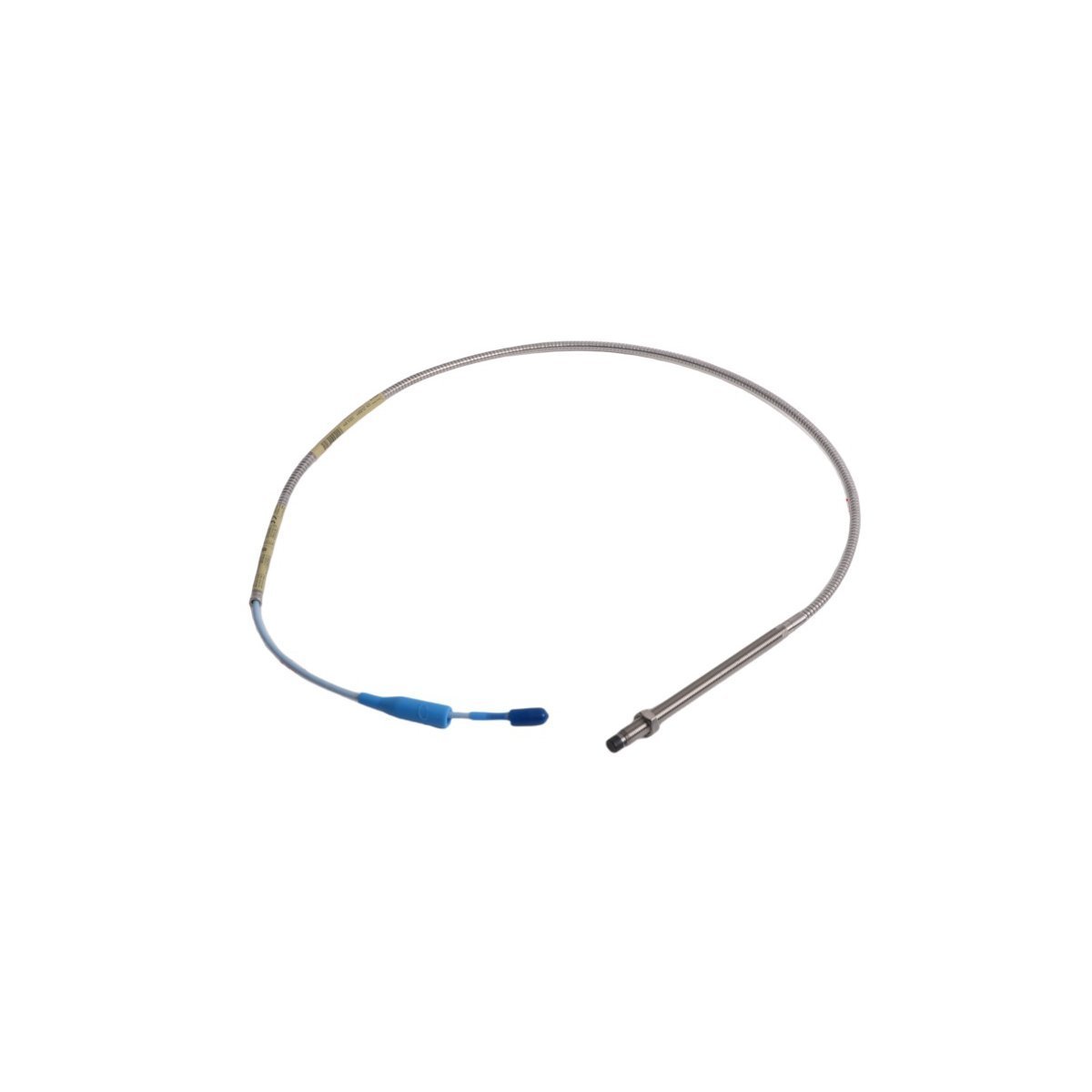

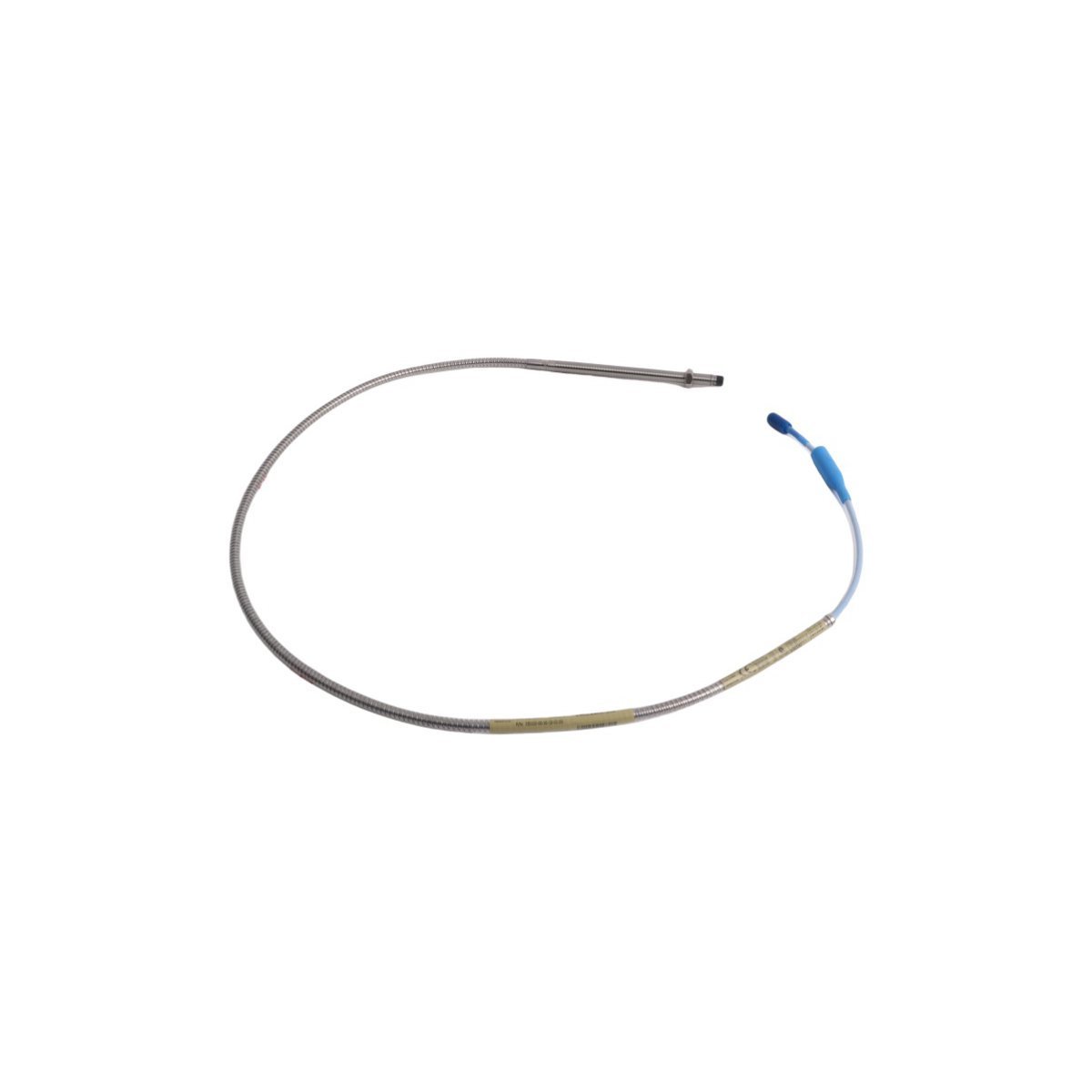

مسبار التقارب Bently Nevada 330102-00-50-10-01-00 هو مسبار تقارب عالي الأداء بقطر 8 مم مدمج في نظام محول 3300 XL. صُمم هذا الجهاز لإجراء قياسات غير تلامسية للاهتزاز الشعاعي والإزاحة المحورية في الآلات الصناعية الدوارة باستخدام تيارات إيدي. من خلال تحويل المسافة بين طرف المسبار وهدف موصل إلى إشارة جهد تناظرية دقيقة، يوفر هذا الجهاز البيانات الأساسية اللازمة لحماية الآلات ومراقبة حالتها. تم تصميم طراز 330102 للبيئات التي تتطلب أداءً قويًا وطويل الأمد، حيث يستخدم الفولاذ المقاوم للصدأ عالي الجودة ومواد PPS (كبريتيد البولي فينيلين) المتخصصة لضمان استقرار الإشارة في درجات الحرارة العالية والظروف المشبعة بالزيت.

المواصفات الفنية

شرح تكوين الموديل

يشير رقم الجزء 330102-00-50-10-01-00 إلى تكوين هندسي محدد:

• 00: طول غير مسنن (0 مم) – يحدد الجزء الأملس من غلاف المسبار.

• 50: الطول الكلي للغلاف (500 مم) – يشير إلى الطول الفيزيائي لغلاف الفولاذ المقاوم للصدأ.

• 10: الطول الإجمالي (1.0 متر) – يحدد طول الكابل المدمج والمعاير في المصنع لحلقة المحول.

• 01: خيار الموصل – واجهة موصل محوري مصغر قياسية.

• 00: موافقة الوكالة – تكوين صناعي قياسي (منطقة غير خطرة).

التطبيقات النموذجية

هذا المسبار أساسي لحماية الأصول الدوارة عبر القطاعات الصناعية العالمية:

• التوربينات البخارية والغازية: مراقبة مدار الدوار والخلوص المحوري في أغلفة محامل الفيلم السائل.

• ضواغط الطرد المركزي: التقاط بيانات الاهتزاز للصيانة التنبؤية واكتشاف زيادة الضغط.

• المولدات الكهرومائية: ضمان محاذاة العمود ومراقبة خلوص المحامل أثناء التشغيل.

• المضخات والمراوح الكبيرة: اكتشاف التآكل الميكانيكي وعدم التوازن لتقليل الصيانة غير المجدولة.

• الاختبار المعملي: يُستخدم في منصات الاختبار عالية الدقة للتحقق من السلوك الديناميكي للمكونات الدوارة.

توافق النظام

إن 330102-00-50-10-01-00 متوافق حصريًا مع نظام محولات Bently Nevada 3300 XL. يجب أن يُقرن بمستشعر Proximitor XL 8 مم وكابل التمديد المناسب للحفاظ على عامل القياس المعاير. يتم ضبط مقاومة النظام في المصنع عند 7.87 فولت/مم؛ وبالتالي، فإن أي محاولة لاستخدام هذا المسبار مع سلسلة 3300 القديمة أو منصات محولات غير متوافقة ستؤدي إلى عدم دقة في القياس وعوامل قياس غير صالحة.

بروتوكولات التركيب

• ضبط الفجوة: استخدم مقياس ميكرومتري دقيق للعمق أو مقياس سمك (feeler gauge). اضبط فجوة المسبار حتى يصل خرج Proximitor إلى نقطة الوسط الاسمية -10 فولت تيار مستمر.

• إدارة عزم الدوران: أحكم ربط صامولة القفل بقيم عزم الدوران المحددة من قبل الشركة المصنعة. يمكن أن يؤدي الإفراط في الشد إلى إجهاد غلاف الفولاذ المقاوم للصدأ وتغيير محاذاة طرف المسبار.

• توجيه القناة: احمِ الكابل المحوري داخل قناة معدنية صلبة ومؤرضة لمنع التداخل الكهرومغناطيسي (EMI) والتآكل الميكانيكي.

• استراتيجية التأريض: تأكد من أن غلاف المسبار وحلقة المحول لهما نقطة اتصال واحدة بأرضية جهاز نظيفة لمنع الحلقات الأرضية التي تسبب ضوضاء إشارة 50/60 هرتز.

• سلامة الموصل: تأكد من أن أسطح التزاوج نظيفة وجافة وخالية من الزيت أو الحطام قبل توصيل الموصلات. أحكم الربط يدويًا فقط لتجنب التلف الميكانيكي.

مزايا المنتج

• حساسية عالية: يوفر 200 ملي فولت/ميل لالتقاط ديناميكيات الدوار بدقة في التطبيقات عالية السرعة.

• مرونة بيئية: مصنوع من أطراف PPS وأغلفة من الفولاذ المقاوم للصدأ لتحمل درجات الحرارة العالية والتعرض للزيت.

• قابلية التبادل في النظام: متوافق تمامًا مع نظام 3300 XL المعياري، مما يسمح بالاستبدال دون الحاجة إلى إعادة معايرة فردية.

• أداء مثبت: موحد للتطبيقات الصناعية العالمية، مما يضمن سهولة التوريد واكتساب البيانات الموثوق به على المدى الطويل.

معلومات الطلب

• 330102-00-50-10-01-00: تجميع مسبار التقارب 8 مم.

• العناصر المتضمنة: جسم المسبار، صامولة قفل من الفولاذ المقاوم للصدأ، وأغطية موصلات واقية.

• الدعم: استشر الوثائق الفنية للحصول على محولات التركيب (مثل حاملات المسبار) المطلوبة لأشكال أغلفة الآلات المحددة.

الأسئلة الشائعة

• س: هل يمكن استخدام هذا المسبار مع مكونات 3300 NSv؟

• ج: لا. نظام NSv مصمم للمسابير بقطر 5 مم، بينما 330102 هو مسبار بقطر 8 مم. لديهما خصائص حثية مختلفة وليسا قابلين للتبادل.




• س: هل يمكن تعديل طول الكابل في الموقع؟

• ج: لا. الكابل هو مكون مضبوط بدقة. سيؤدي تغيير الطول إلى تغيير مقاومة النظام وتدهور خطية الإشارة.




• س: ما هو الغرض من جهد الفجوة المستهدف -10 فولت تيار مستمر؟

• ج: نقطة -10 فولت تيار مستمر تركز المسبار ضمن نطاق قياسه الخطي (0.25 مم إلى 2.29 مم)، مما يوفر أقصى نطاق ديناميكي لمراقبة الاهتزاز.




• س: كيف تفيد مادة طرف PPS المسبار؟

• ج: PPS (كبريتيد البولي فينيلين) مادة خاملة كيميائيًا ومقاومة للحرارة وغير موصلة، مما يحمي الملف من التآكل الميكانيكي والهجوم الكيميائي في البيئات القاسية.




• س: هل هذه المسابير قابلة للإصلاح في حالة تلفها؟

• ج: بسبب عملية التعبئة والمعايرة في المصنع، تُعتبر هذه المسابير غير قابلة للإصلاح. يجب استبدال الوحدات التالفة لضمان دقة النظام.




• س: ما الذي يشير إلى عدم تطابق في المقاومة؟

• ج: عادة ما يظهر عدم التطابق على شكل علاقة غير خطية بين الجهد والفجوة، أو أرضية ضوضاء عالية، أو فشل في تحقيق جهد النقطة المركزية الصحيح أثناء تعديل الفجوة.




• س: هل يجب استخدام شريط PTFE على سنون المسبار؟

• ج: تجنب استخدام الشريط، لأنه يمكن أن يضر بالاتصال الأرضي الكهربائي بين غلاف المسبار وهيكل الآلة.




• س: ما أهمية السن 3/8-24 UNF-2A؟

• ج: يضمن هذا المعيار اللولبي التثبيت الآمن والمقاوم للاهتزاز في حاملات المسابير القياسية من Bently Nevada ومنافذ أغلفة الآلات.
