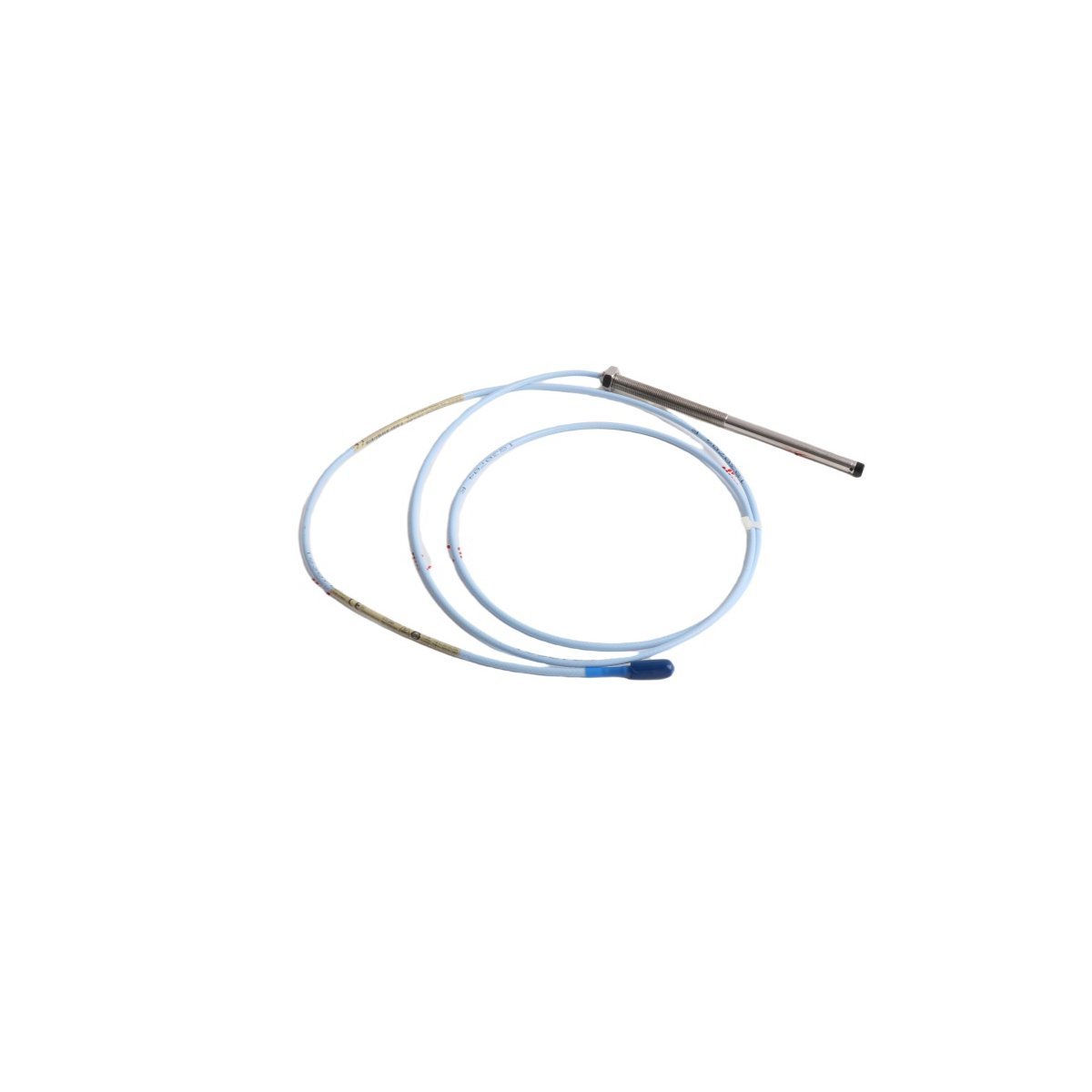

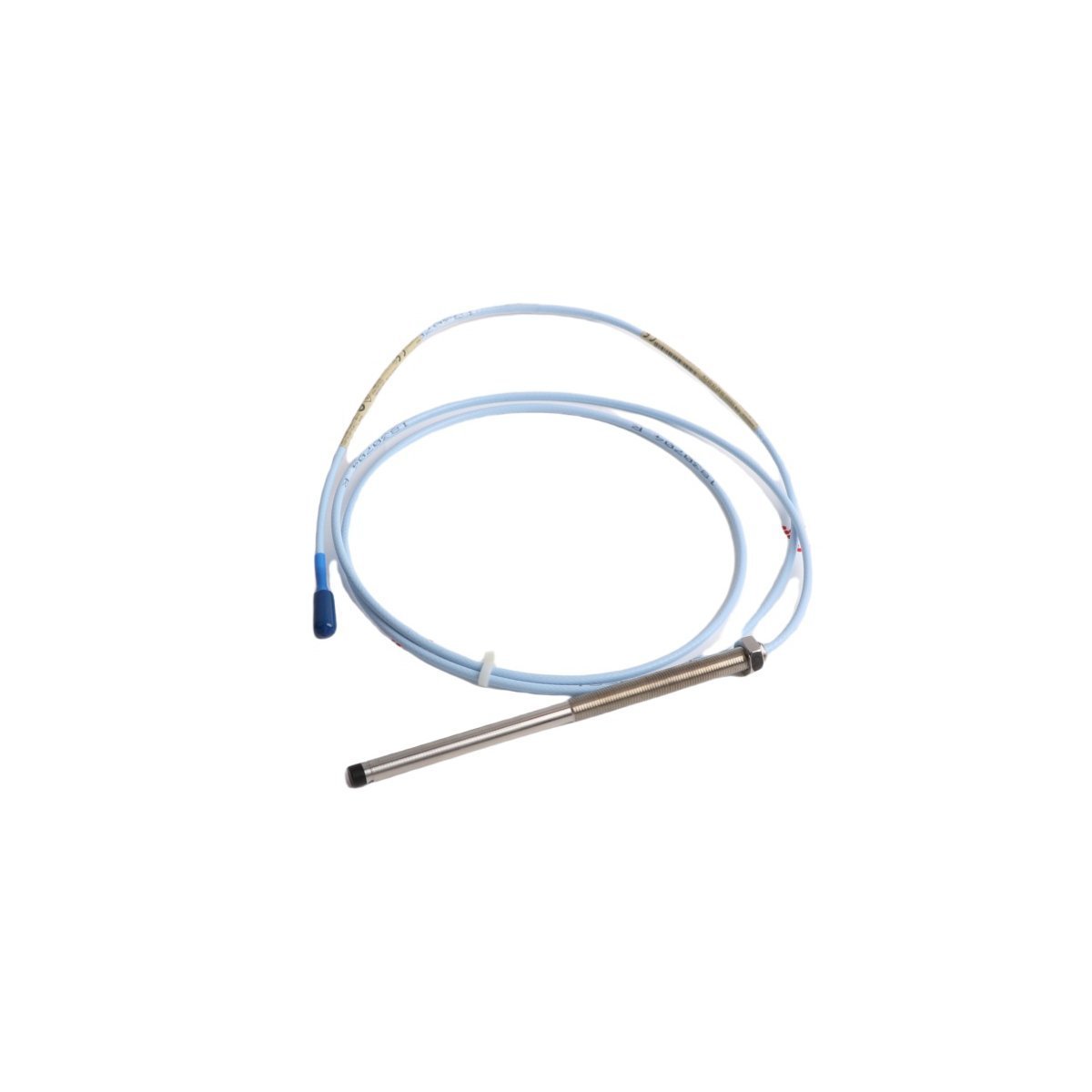

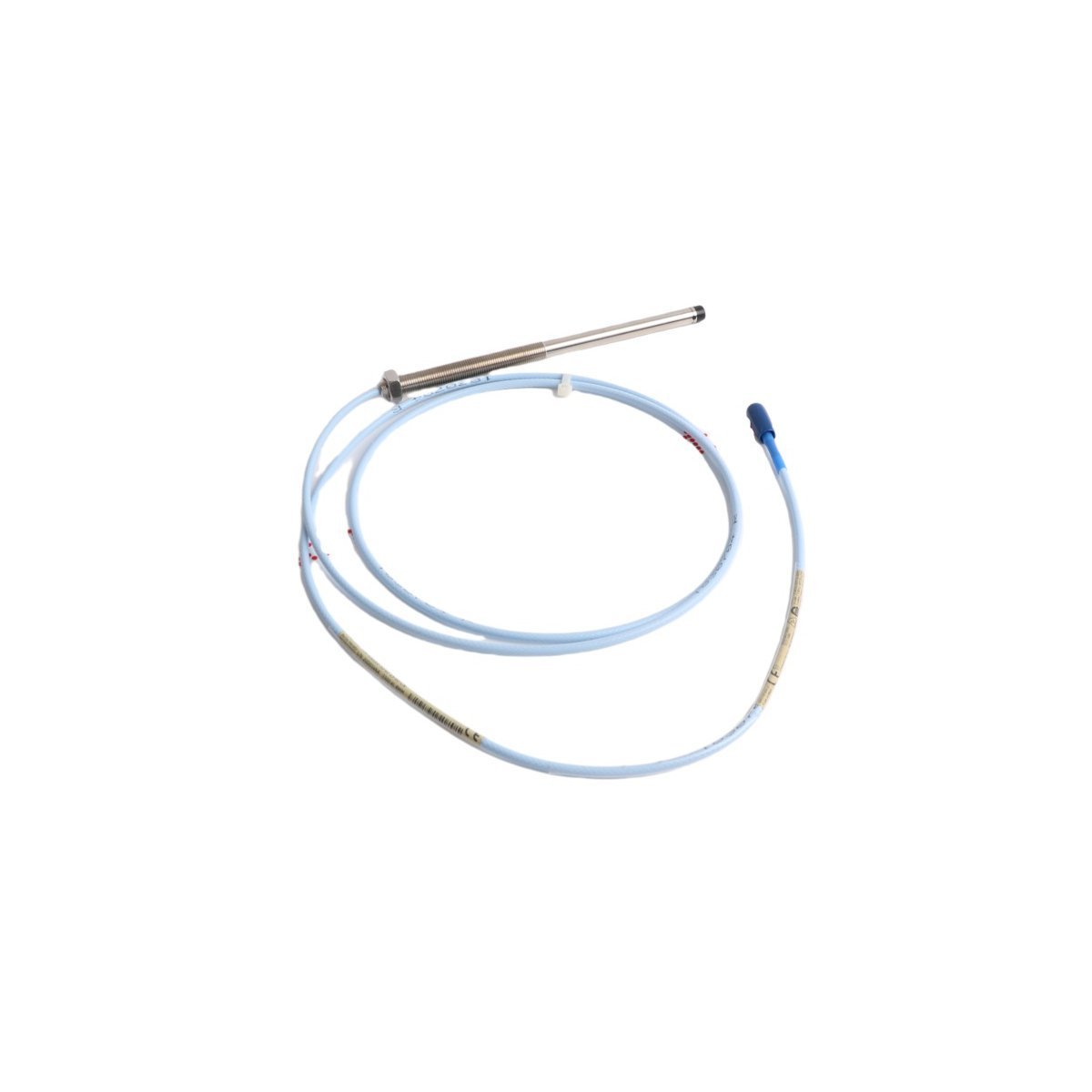

يعمل Bently Nevada 330101-30-60-90-02-05، والمُدرج أيضًا تحت اسم 330101 Proximity Probe، كمكونٍ مادي مخصص لقياس الاهتزاز والإزاحة بدون تلامس ضمن أنظمة المراقبة 3300 XL.

مصفوفة التكوين

يشير رقم الجزء 330101-30-60-90-02-05 إلى تكوين يتكون من طرف مسبار بقطر 8 مم، وطول نظام إجمالي 6.0 متر، وخيط 3/8-24 UNF، وبنية كبل مدرع مع إنهاء موصل قياسي. يتطلب هذا التجميع الاقتران بمستشعر Proximitor 3300 XL تمت معايرته لطول النظام المقابل لضمان مطابقة المعاوقة الكهربائية وخرج إشارة دقيقة.

مواصفات الأجهزة

المعلمة المواصفات
الموديل 330101-30-60-90-02-05
الماركة Bently Nevada
المنشأ الولايات المتحدة الأمريكية
الوزن 0.52 كجم
أبعاد الشحن 20 سم × 20 سم × 5 سم
درجة حرارة التشغيل -51 درجة مئوية إلى +177 درجة مئوية
استهلاك الطاقة غير فعال (مدعوم بواسطة Proximitor)
قطر طرف المسبار 8 مم
النطاق الخطي 2.0 مم (80 ميل)
عامل القياس 7.87 فولت/مم (200 ملي فولت/ميل)

المراقبة الميكانيكية وسلامة الإشارة

تتطلب مراقبة ديناميكيات الدوار الفعالة معايرة دقيقة لمسبار التيار الدوامي. يجب تثبيت المحول للحفاظ على جهد فجوة اسمي يبلغ -10 VDC، مما يضع المستشعر في منتصف نطاق استجابته الخطي. لمنع أخطاء القياس، يجب مراعاة بروتوكولات قمع التداخل؛ يتضمن ذلك الحفاظ على فصل مادي كافٍ بين المجسات لتجنب التداخل الكهرومغناطيسي بين المجالات المتذبذبة المجاورة. يتم توحيد المعايرة للفولاذ AISI 4140؛ تتطلب الاختلافات في توصيلية مادة الهدف تعديلًا في معايرة المحول.

## معلومات الطلب

  • 1x مسبار تقاربي 330101-30-60-90-02-05

  • 1x دليل فني للتركيب

  • 1x غطاء واقي لطرف المسبار

  • 1x صامولة قفل ومجموعة ختم حلقة مطاطية

إرشادات التركيب الميداني

  • محاذاة التركيب: ركب المسبار عموديًا على السطح المستهدف. سيؤدي الانحراف الزاوي الذي يتجاوز 5 درجات إلى تدهور خطية القياس.

  • تداخل الخيط: تحقق من وجود 5 تداخلات كاملة للخيط على الأقل لواجهات UNF لضمان الاستقرار الهيكلي ضد الاهتزاز الميكانيكي.

  • حدود عزم الدوران: أحكم ربط صامولة القفل إلى 5.1 نيوتن متر (45 رطل بوصة). تجنب القوة المفرطة لمنع تشوه الخيط الداخلي أو تلف طرف المسبار.

  • التأريض: حافظ على استمرارية الدرع على طول مسار الكابل. لا تقم بتأريض درع الكابل عند صناديق التوصيل الوسيطة لمنع حلقات التأريض.

  • مطابقة جهاز التقارب (Proximitor): تأكد من أن طول النظام الكلي (المسبار + كابل التمديد) يتطابق مع الطول المعاير في المصنع لمستشعر Proximitor.

الأسئلة الشائعة

  • هل يمكن استخدام هذا المسبار في المناطق الخطرة؟ نعم، إنه متوافق مع الأنظمة الآمنة جوهريًا عند تركيبه وفقًا لرسومات التحكم المعتمدة من الوكالة.

  • ما هو تأثير تعديل طول الكابل؟ يتم معايرة المسبار وكابل التمديد كوحدة واحدة. يؤدي تعديل الطول إلى تغيير المعاوقة الكهربائية وإلغاء دقة النظام.

  • هل يمكنني استخدام هذا المسبار مع أجهزة Proximitor من سلسلة 3300 القديمة؟ لا، تم تصميم مسابير 3300 XL خصيصًا لمستشعرات Proximitor 3300 XL؛ ستحدث عدم مطابقة في المعاوقة مع الأجهزة القديمة.
