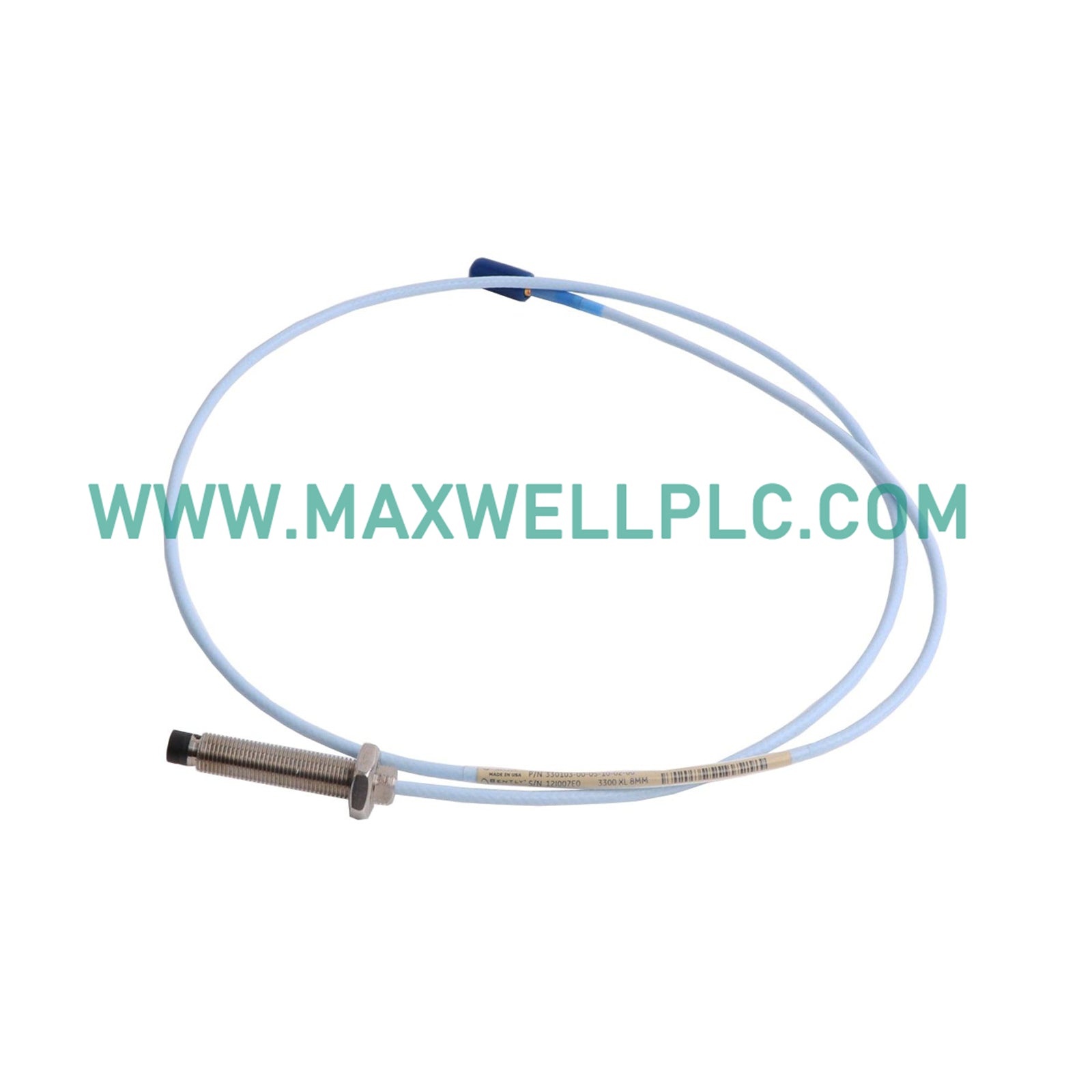

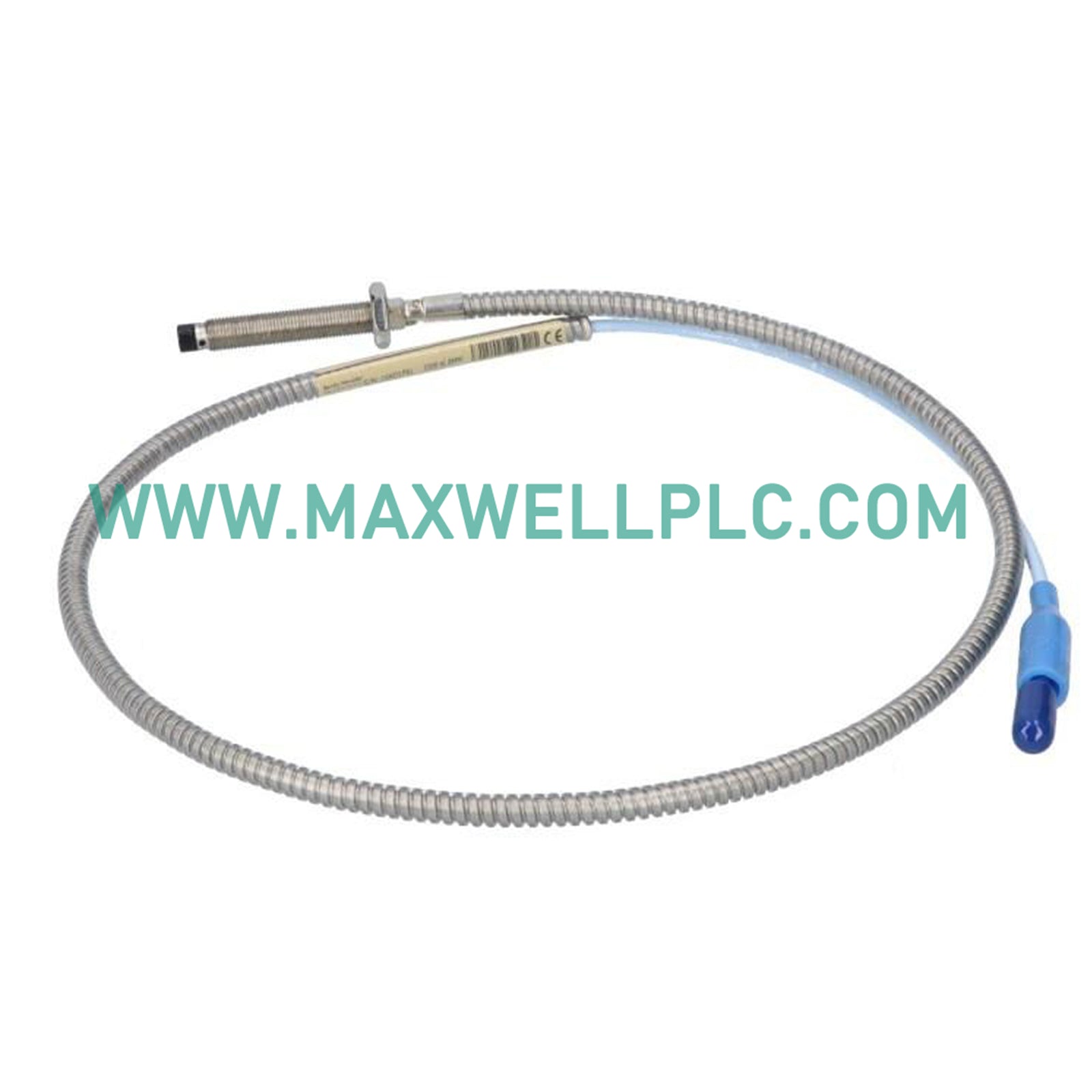

تم تكوين Bently Nevada 330101-10-44-05-02-05 (مسبار تقارب 330101) لقياس الإزاحة عالية الدقة في الآلات الصناعية الدوارة، ويوفر تنفيذ إشارة مادية مباشرة عبر الحث بالتيار الدوامي. يلتقط هذا المكون اهتزاز عمود الدوران شعاعيًا وبيانات الموضع المحوري، ويخرج إشارة جهد متناسبة لتحليلها بواسطة أنظمة مراقبة TSI.

تفكيك اللاحقة ومصفوفة النموذج

• 330101: مسبار تقارب 8 مم، تثبيت قياسي

• 10: طول غير ملولب (10 مم)

• 44: الطول الكلي للحافظة (440 مم)

• 05: الطول الإجمالي (0.5 متر)

• 02: نوع الموصل (موصل ClickLoc محوري مصغر مع واقي موصل)

• 05: موافقة الوكالة (CSA، ATEX، IECEx)

مواصفات الأجهزة

المراقبة الميكانيكية ومعايرة التيار الدوامي

يستخدم نظام 3300 XL معايرة دقيقة لمسبار التيار الدوامي لضمان استجابة الإزاحة الخطية. للحصول على بيانات ديناميكيات الدوار صحيحة، يتطلب النظام التحقق من جهد الفجوة الذي يستهدف -9 فولت تيار مستمر إلى -11 فولت تيار مستمر عندما يكون عمود الماكينة في الموضع المركزي. توفر الدوائر الداخلية قمعًا قويًا للتداخل، مما يسمح لمسابير متعددة بالعمل في تقارب عالي الكثافة دون تداخل في التردد. وهذا يضمن دقة الإشارة في تكوينات مراقبة الاهتزاز المعقدة.

معلومات الطلب

• 1 مسبار تقارب Bently Nevada 330101-10-44-05-02-05

• 1 صمولة تثبيت ملولبة

• 1 مجموعة وثائق التركيب والتكوين

إرشادات التركيب الميداني

• تحديد موضع الفجوة: قم بتركيب رأس المسبار بفجوة اسمية تبلغ 1.27 مم من السطح المستهدف للحفاظ على التشغيل الخطي الأمثل.

• مواصفات عزم الدوران: قم بتثبيت صامولة القفل بعزم 5.6 نيوتن متر للحفاظ على الاستقرار الهيكلي في تطبيقات الاهتزازات العالية.

• التعامل مع الكابل: استخدم نصف قطر انحناء لا يقل عن 25 مم للكابلات المحورية؛ تأكد من أن توجيه الكابل يتجنب الاحتكاك الميكانيكي.

• التأريض: قم بإنهاء درع الكابل تحديدًا عند طرف أداة المراقبة لتقليل الضوضاء الكهرومغناطيسية وحلقات التأريض.

الأسئلة المتداولة

• هل هذا المسبار متوافق مع مكونات سلسلة 3300 غير XL؟

  نعم، نظام 3300 XL قابل للتبادل فيزيائيًا وكهربائيًا مع مكونات 3300 5 مم و 8 مم غير XL.

• ما هو متطلب مستشعر Proximitor؟

  يجب إقران المسبار بمستشعر Proximitor 3300 XL معاير لطول النظام المطابق (0.5 م).

• هل يمكن تغيير طول الكابل في الميدان؟

  لا. يتم معايرة النظام في المصنع لطول 0.5 متر؛ سيؤدي تغيير هذا الطول إلى إبطال الدقة ويتطلب إعادة المعايرة.

• ماذا يعني تكوين "التثبيت القياسي"؟

  المسبار مخصص للوحة القياسية أو التثبيت على قوس حيث يمكن الوصول إلى جسم المسبار بالكامل للتلولب والتحديد.

• كيف تؤثر مادة الهدف على الإخراج؟

  تم معايرة النظام لصلب AISI 4140. تتطلب الأهداف الحديدية أو غير الحديدية ذات الخصائص المغناطيسية المختلفة معايرة الحساسية.

• ما الذي يسبب فشل جهد الفجوة؟

  يشير الانجراف نحو 0 فولت تيار مستمر إلى دائرة مفتوحة، بينما يشير -24 فولت تيار مستمر إلى قصر إلى الأرض في الكابلات المحورية.

• هل يجب أن أستخدم مركبات قفل الخيوط؟

  تجنب مركبات قفل الخيوط التي قد تخلق عزلًا كهربائيًا أو تدهورًا كيميائيًا لرأس مسبار PPS.

• هل هذه المسابر مناسبة للتوربينات البخارية؟

  نعم، إنها مناسبة لقياس التمدد التفاضلي وموضع الدفع المحوري في تطبيقات التوربينات البخارية.
