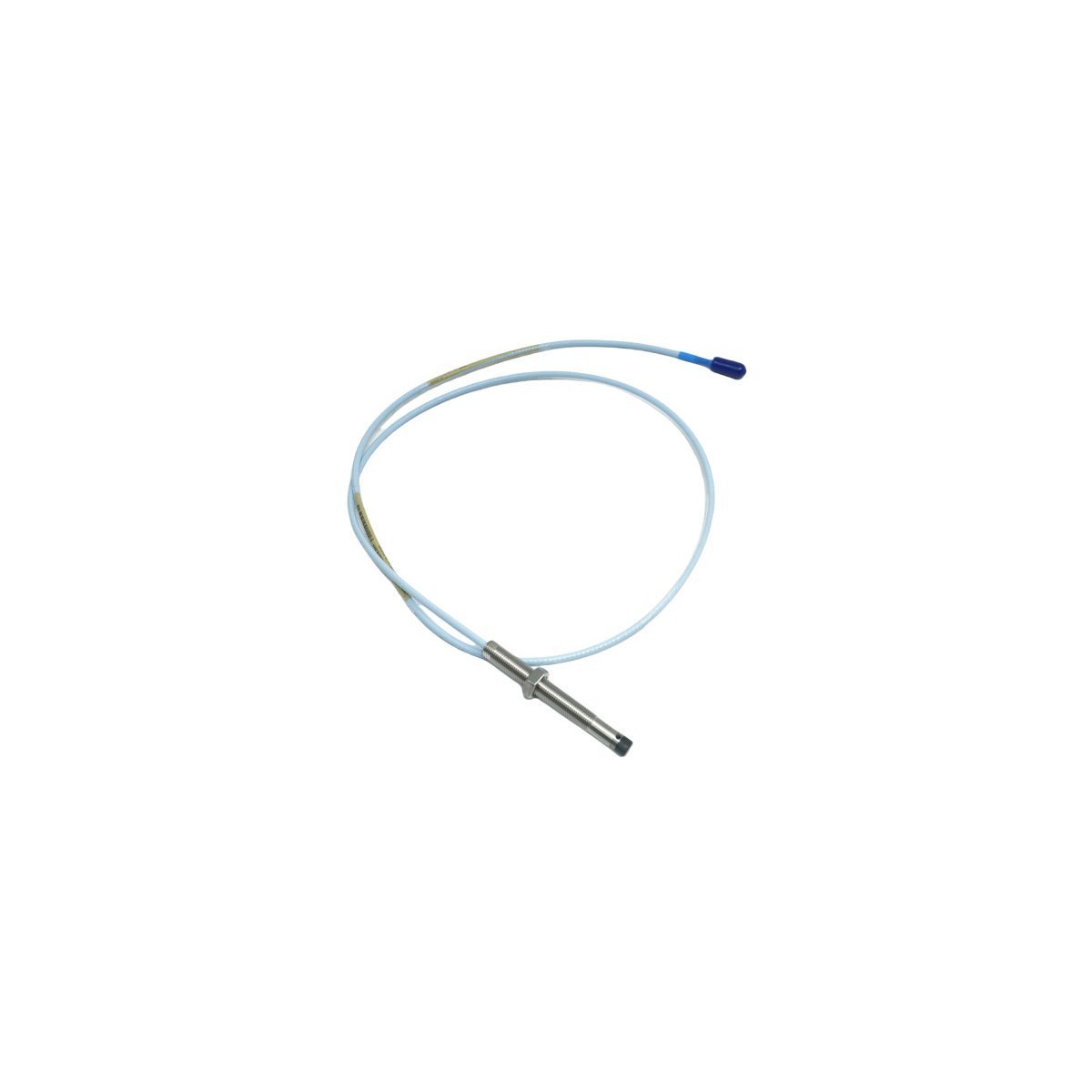

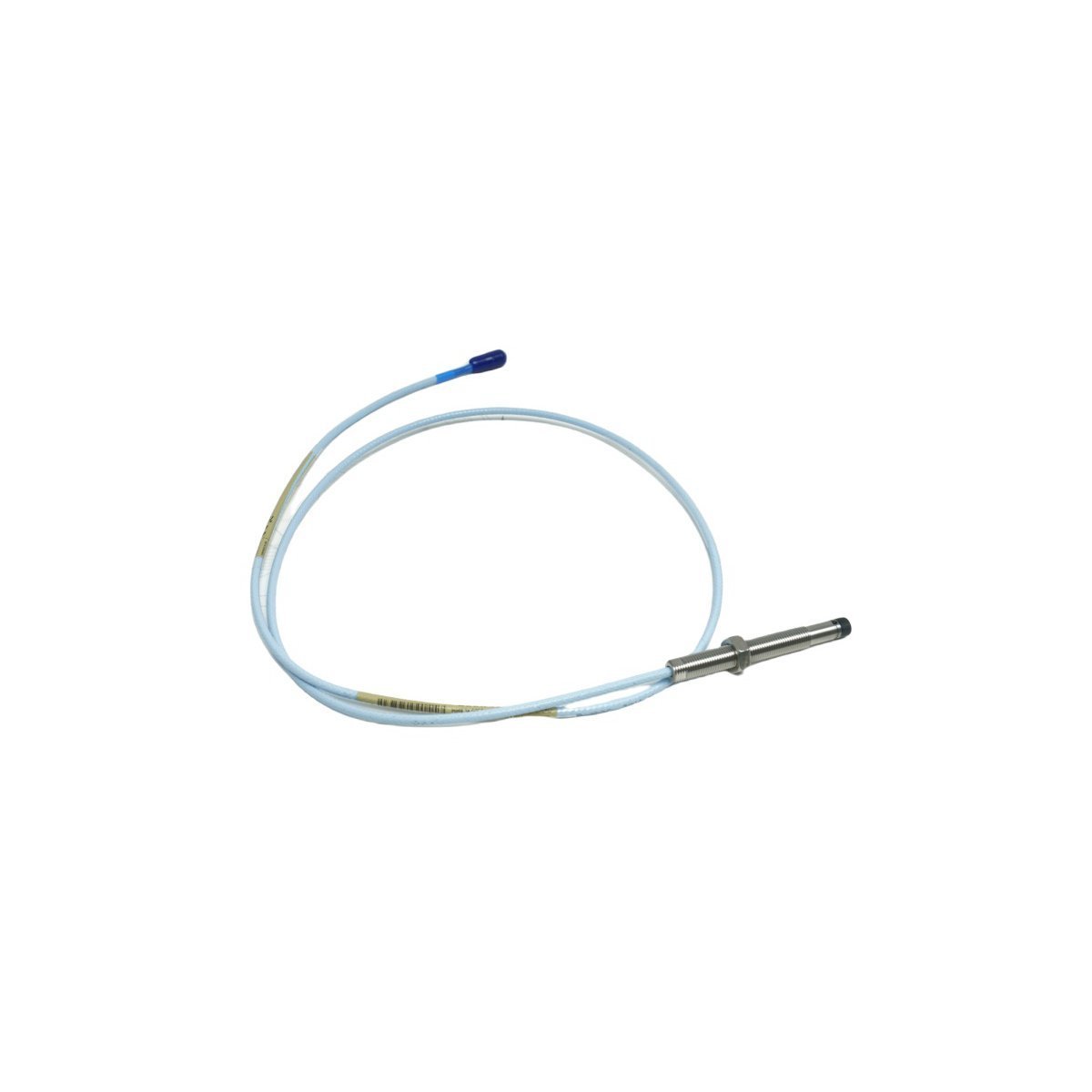

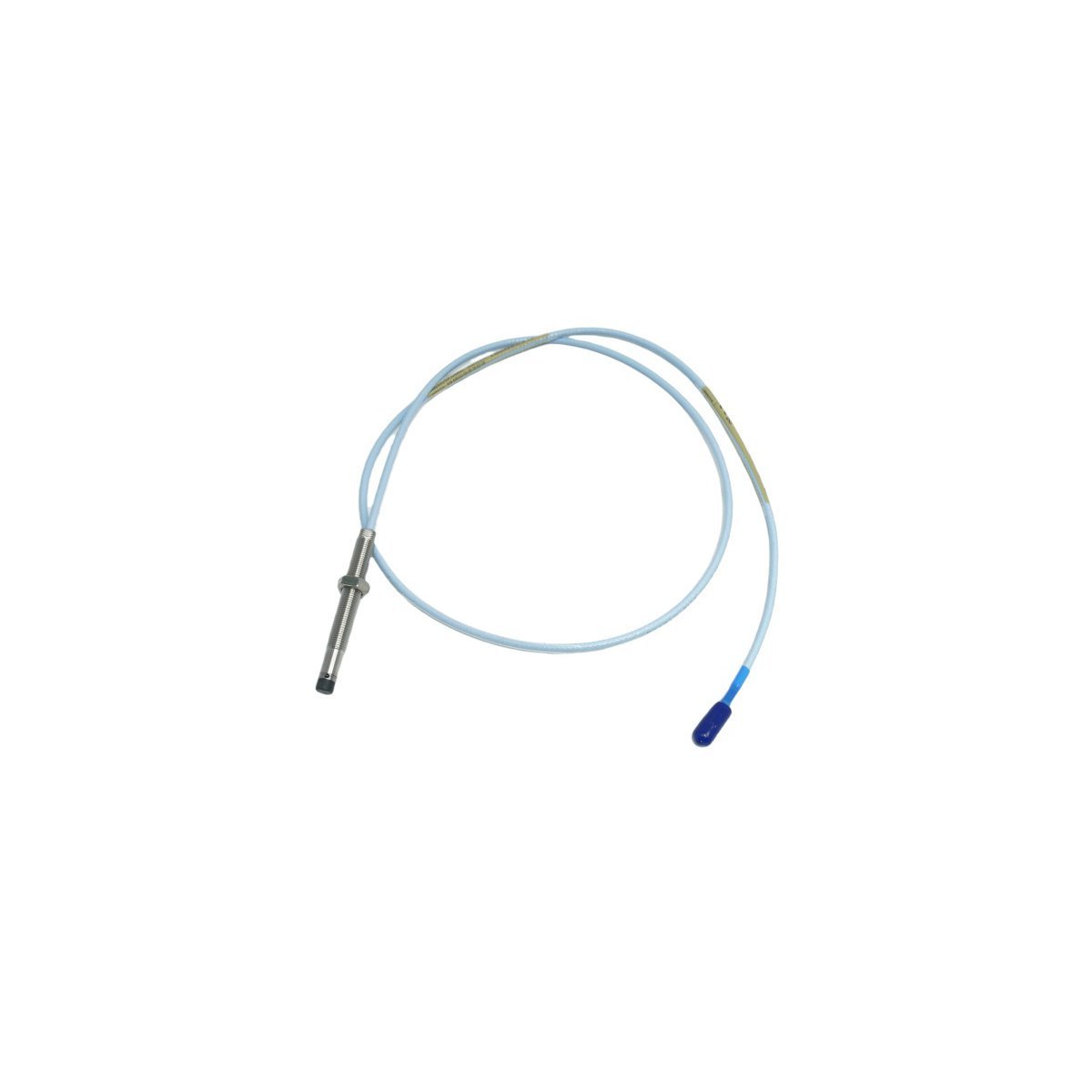

تم تصميم مسبار Bently Nevada 330101-05-30-10-02-00 (مسبار التقارب330101) لمراقبة اهتزاز العمود وموضعه بدون تلامس في أنظمة 3300 XL، ويوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا لتحويل الإشارة من الفجوة إلى الجهد.

تفسير لاحقة النموذج

تمثل سلسلة 330101 تكوين المسبار القياسي 8 مم بخيط 3/8-24. تكوين رقم الجزء هو:

• 05: طول غير ملولب (0.5 بوصة).

• 30: الطول الكلي للحاوية (3.0 بوصات).

• 10: الطول الكلي للكابل (1.0 متر).

• 02: خيار الموصل (Miniature coaxial ClickLoc).

• 00: موافقة الوكالة (لا يوجد).

مواصفات الأجهزة

المراقبة الميكانيكية والسمات الفنية TSI

تعتمد المراقبة الدقيقة لديناميكيات الدوار على تحديد دقيق لمقياس المسبار الذي يعمل بالتيارات الدوامية. تم معايرة هذا النظام في المصنع ليتوافق مع فولاذ AISI 4140؛ يتطلب أي انحراف عن هذه المادة المستهدفة تصحيحًا محددًا للحساسية. أثناء التثبيت، يعد التحقق من جهد الفجوة عند -10 VDC إلزاميًا لضمان استجابة إشارة خطية. للحفاظ على دقة القياس، يجب على المهندسين تطبيق خلوص كافٍ في التجاويف لتسهيل قمع التداخل ومنع تداخل الإشارة من مكونات الماكينة المجاورة في صفوف المحولات عالية الكثافة.

معلومات الطلب

• 1 × مسبار التقارب 330101-05-30-10-02-00

• 1 × صامولة قفل من الفولاذ المقاوم للصدأ 3/8-24

• 1 × مجموعة غطاء حماية الموصل

إرشادات التركيب في الموقع

• العزم الميكانيكي:

  يجب شد صواميل التثبيت بحد أقصى 13.5 نيوتن متر (120 بوصة-رطل). تجاوز هذا الحد سيعرض سلامة خيط غلاف المسبار للخطر.

• توجيه الكابلات المحورية:

  قم بتمرير الكابلات عبر قنوات معدنية صلبة مؤرضة لتوفير درع كهرومغناطيسي ضد التداخل الخارجي وحلقات التأريض.

• توصيل الموصل:

  قم بتوصيل موصل ClickLoc يدويًا حتى تسمع نقرة مسموعة؛ لا تستخدم الكماشة، حيث أن الضغط الزائد يمكن أن يتلف الملامسات الداخلية.

• القيود الحرارية:

  تحقق من أن موقع تثبيت المسبار يظل ضمن نطاق التشغيل المحدد من -51 درجة مئوية إلى +177 درجة مئوية لمنع تدهور العزل الداخلي.

الأسئلة المتداولة

• هل هذا المسبار متوافق مع مستشعرات Proximitor القياسية 3300 XL؟

  نعم. تم تصميم محول 330101 للتكامل السلس مع وحدات Proximitor 3300 XL دون الحاجة إلى إعادة معايرة مخصصة للنظام.

• كيف يتم تحديد النطاق الخطي للمسبار؟

  يحافظ المسبار على نطاق خطي يبلغ 2.0 مم (80 ميل)، ويتمركز عند فجوة اسمية تبلغ 1.27 مم (50 ميل) من الهدف العمود.

• هل يؤثر اللاحقة -00 على التثبيت؟

  تشير اللاحقة -00 إلى أن الوحدة ليس لديها موافقات من وكالة المناطق الخطرة. تحقق دائمًا من أن متطلبات السلامة في الموقع تسمح باستخدام الأجهزة غير المصنفة.

• هل يمكنني تقصير كابل 1.0 متر؟

  لا. الكابل ذو طول ثابت وهو جزء من نظام المحول المعاير. يؤدي التعديل إلى تغيير المقاومة الكهربائية ويبطل دقة النظام.

• كيف أقوم بإجراء فحص معايرة ثابت؟

  يتم إجراء المعايرة الثابتة باستخدام تثبيت ميكرومتر لرسم الفجوة مقابل الجهد، مما يضمن بقاء الإخراج ضمن نطاق التشغيل الخطي المحدد من -1 إلى -17 VDC.

• هل طرف المسبار حساس للمادة المستهدفة؟

  نعم. تم تحسين الحساسية لفولاذ AISI 4140. استخدام مواد موصلة أخرى سيغير عامل المقياس ويتطلب تعديلات حساسية في الموقع.

• ماذا أفعل إذا تعرض غطاء الموصل للتلف؟

  استبدل الغطاء على الفور. يوفر الغطاء حماية أساسية ضد دخول الرطوبة والزيت، مما قد يتسبب في قراءات غير منتظمة في البيئات الصناعية.

• هل يمكنني استبدال هذا المسبار أثناء تشغيل الماكينة؟

  نعم، ولكن يجب تجاوز قناة المراقبة المرتبطة لمنع الإنذارات الكاذبة أو توقف الماكينة أثناء عملية الإزالة والتركيب.
