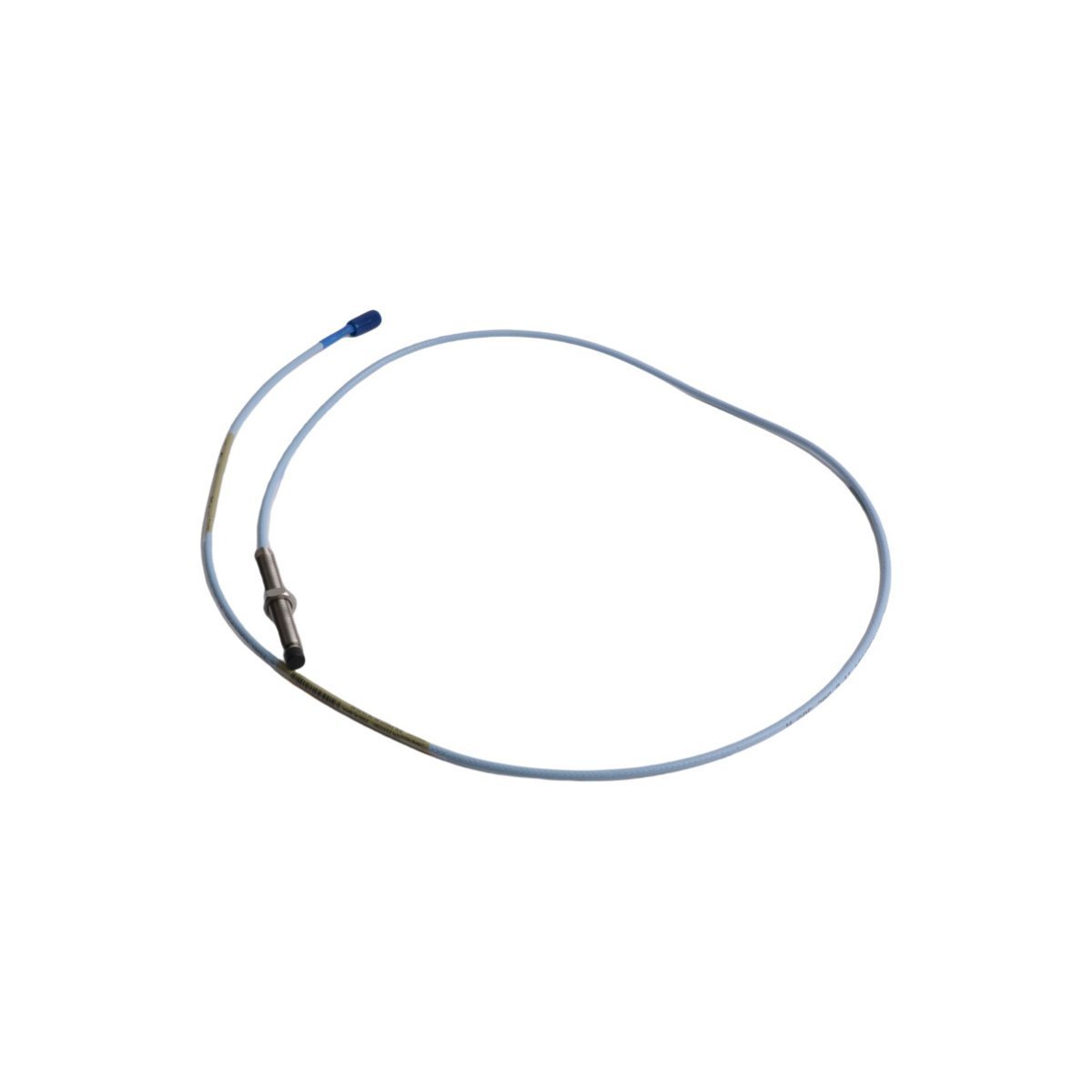

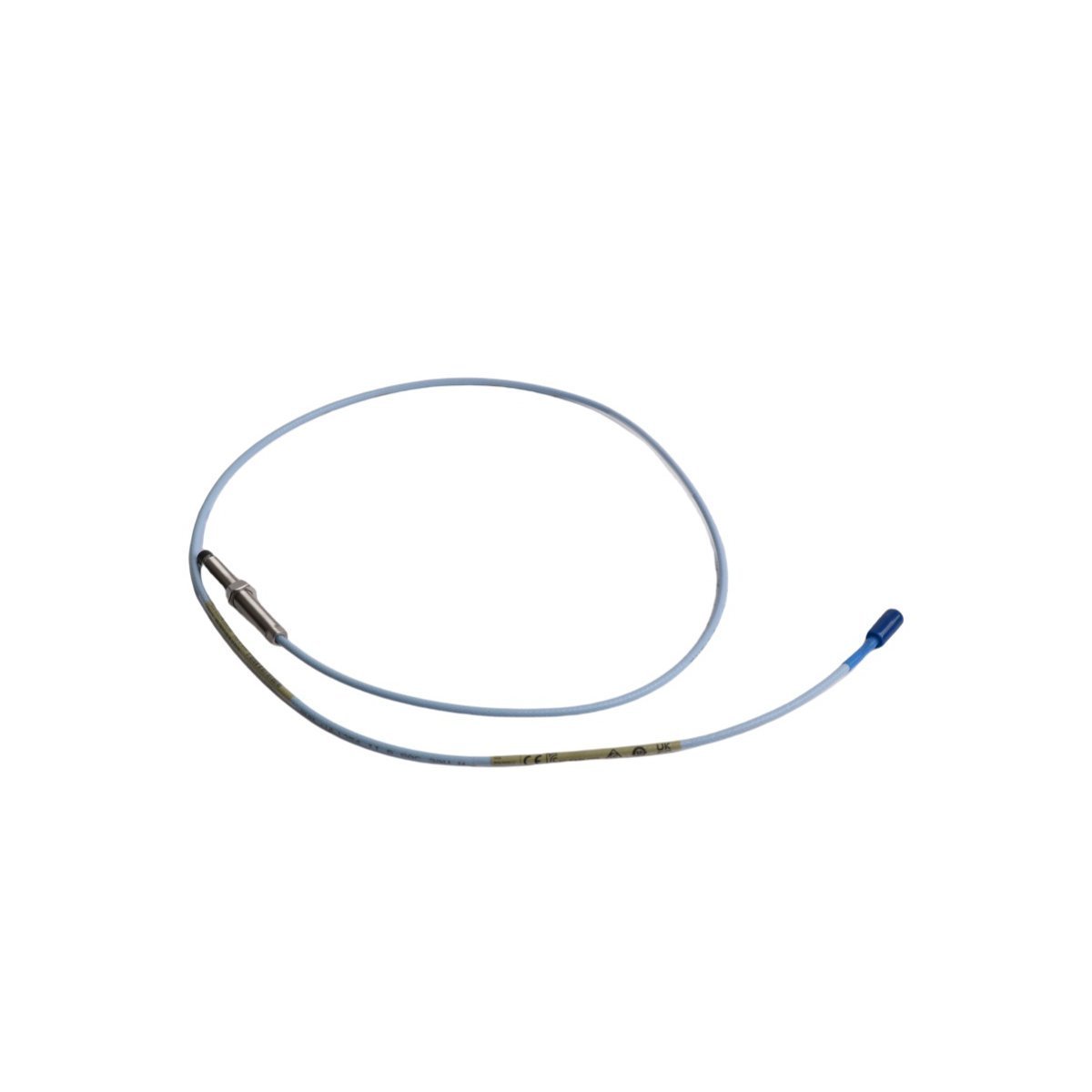

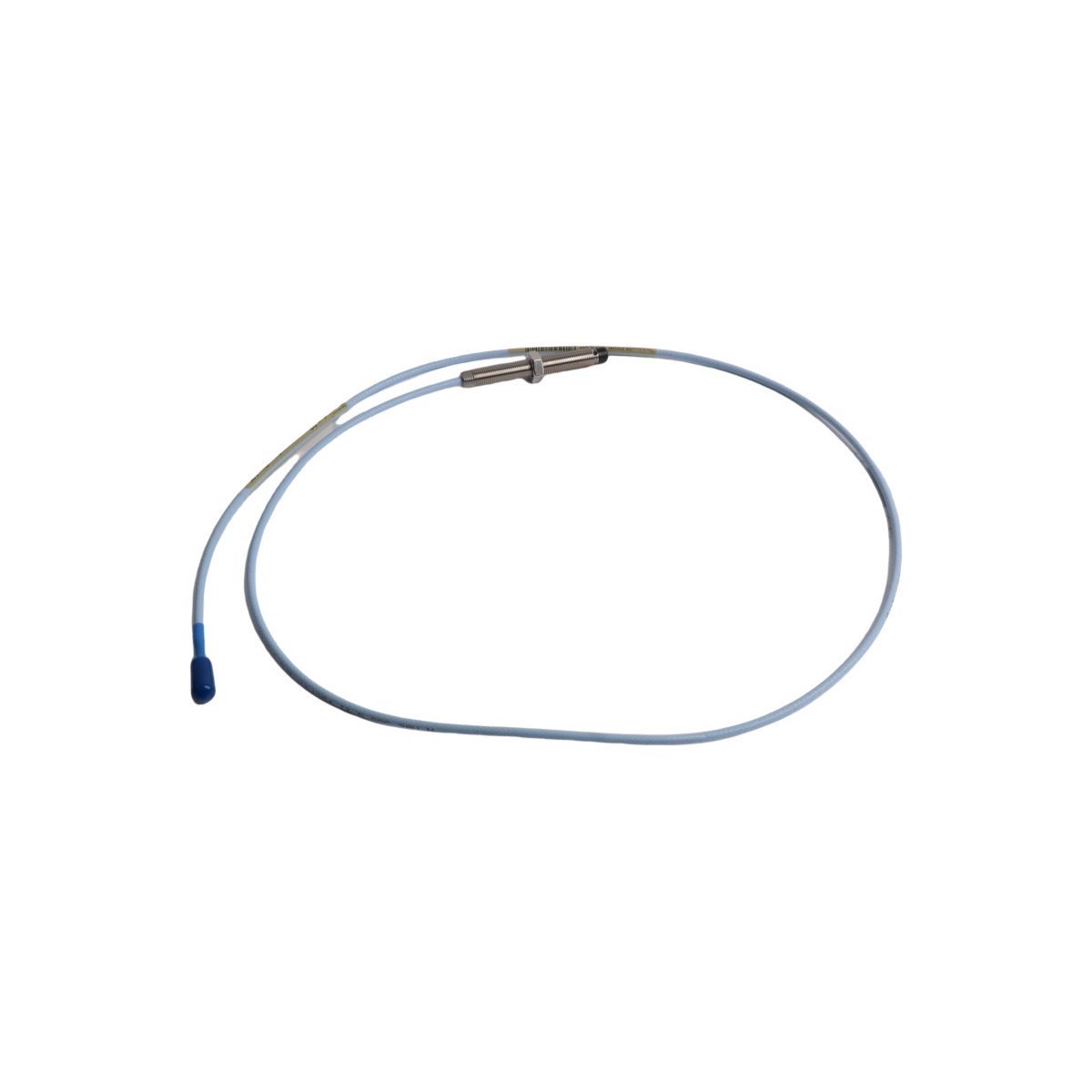

يعمل Bently Nevada 330101-00-52-10-02-05، المصنف أيضاً باسم مسبار التقارب 330101، كمكوّن مخصص للأجهزة لقياس الاهتزاز والإزاحة بدون اتصال ضمن أنظمة المراقبة 3300 XL.

مصفوفة التكوين

يحدد رقم الجزء 330101-00-52-10-02-05 تكويناً يتكون من قطر طرف مسبار 8 ملم، وطول كابل 5.2 متر، وخيط UNF 3/8-24، وتشييد كابل غير مدرع. يجب أن يتم إقران هذا التجميع مع مستشعر Proximitor 3300 XL معاير لطول النظام المقابل لضمان مطابقة المعاوقة الكهربائية وخرج إشارة دقيق.

مواصفات الجهاز

المراقبة الميكانيكية وسلامة الإشارة

تتطلب مراقبة ديناميكية الدوار الفعالة معايرة دقيقة لمسبار التيار الدوامي. يجب تركيب المحول للحفاظ على جهد فجوة اسمي يبلغ -10 VDC، والذي يضع المستشعر في نقطة المنتصف من نطاق استجابته الخطي. لمنع أخطاء القياس، يجب مراعاة بروتوكولات قمع التداخل؛ وهذا ينطوي على الحفاظ على فصل مادي كافٍ بين المسابر لتجنب التداخل الكهرومغناطيسي بين حقول المذبذبات المجاورة. تتم معايرة المعايرة بشكل قياسي للفولاذ AISI 4140؛ تتطلب الاختلافات في توصيل مادة الهدف تعديل معايرة المحول.

## معلومات الطلب

• 1x مسبار تقارب 330101-00-52-10-02-05

• 1x دليل فني للتركيب

• 1x غطاء واقٍ لطرف المسبار

• 1x صامولة قفل ومجموعة ختم O-ring

إرشادات التركيب الميداني

• محاذاة التركيب: ركب المسبار عمودياً على السطح المستهدف. سيؤدي عدم المحاذاة الزاوي الذي يتجاوز 5 درجات إلى تدهور خطية القياس.

• اشتباك الخيط: تحقق من وجود 5 اشتباكات خيط كاملة كحد أدنى لواجهات UNF لضمان الاستقرار الهيكلي ضد الاهتزاز الميكانيكي.

• حدود عزم الدوران: أحكم ربط صامولة القفل إلى 5.1 نيوتن متر (45 بوصة-رطل). تجنب القوة المفرطة لمنع تشوه الخيط الداخلي أو تلف طرف المسبار.

• التأريض: حافظ على استمرارية الدرع على طول مسار الكابل. لا تقم بتأريض درع الكابل في صناديق التوصيل الوسيطة لمنع حلقات التأريض.

• مطابقة جهاز Proximitor: تأكد من أن الطول الكلي للنظام (المسبار + كابل التمديد) يتطابق مع الطول المعاير في المصنع لمستشعر Proximitor.

الأسئلة المتداولة

• هل يمكن استخدام هذا المسبار في المناطق الخطرة؟ نعم، إنه متوافق مع الأنظمة الآمنة جوهرياً عند تركيبه وفقاً لرسومات التحكم المعتمدة من قبل الوكالة.

• ما هو تأثير تعديل طول الكابل؟ يتم معايرة المسبار وكابل التمديد كوحدة واحدة. يؤدي تعديل الطول إلى تغيير المعاوقة الكهربائية ويبطل دقة النظام.

• هل يمكنني استخدام هذا المسبار مع أجهزة Proximitor من سلسلة 3300 القديمة؟ لا، تم تصميم مسابر 3300 XL خصيصاً لمستشعرات Proximitor 3300 XL؛ ستحدث عدم تطابقات في المعاوقة مع الأجهزة القديمة.

• كيف يتم حماية طرف المسبار أثناء التخزين؟ استخدم الغطاء الواقي البلاستيكي المرفق لمنع تلف طرف المسبار الحساس نتيجة الصدمات.

• هل يمكن للمسبار قياس الأهداف غير المعدنية؟ لا، يعتمد مبدأ التيار الدوامي على توصيل مادة الهدف لتوليد إشارة الإزاحة.

• ماذا يحدث إذا كانت الفجوة صغيرة جداً؟ سيؤدي التلامس المادي بين طرف المسبار والهدف إلى قص إشارة الخرج وتلف محتمل لطرف المسبار.

• كيف أحدد حلقة التأريض؟ افحص خرج الشاشة بحثاً عن ضوضاء عالية التردد أو تداخل 50/60 هرتز؛ وتأكد من وجود نقطة تأريض واحدة فقط لدرع الإشارة.

• لماذا يستخدم الهدف -10 VDC؟ يمثل هذا الجهد مركز نطاق التشغيل الخطي، ويوفر أقصى هامش للإشارة لذروات الاهتزاز.
