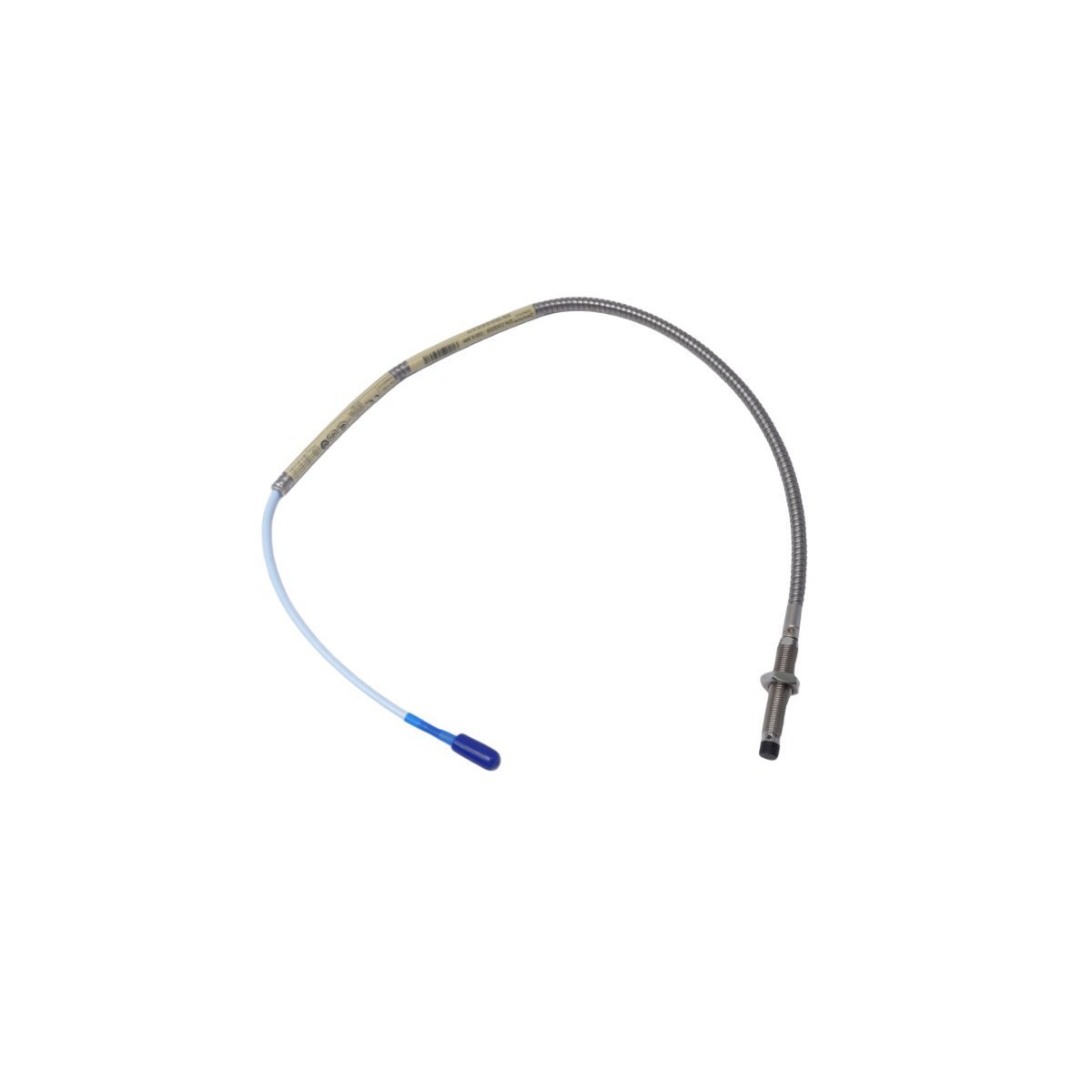

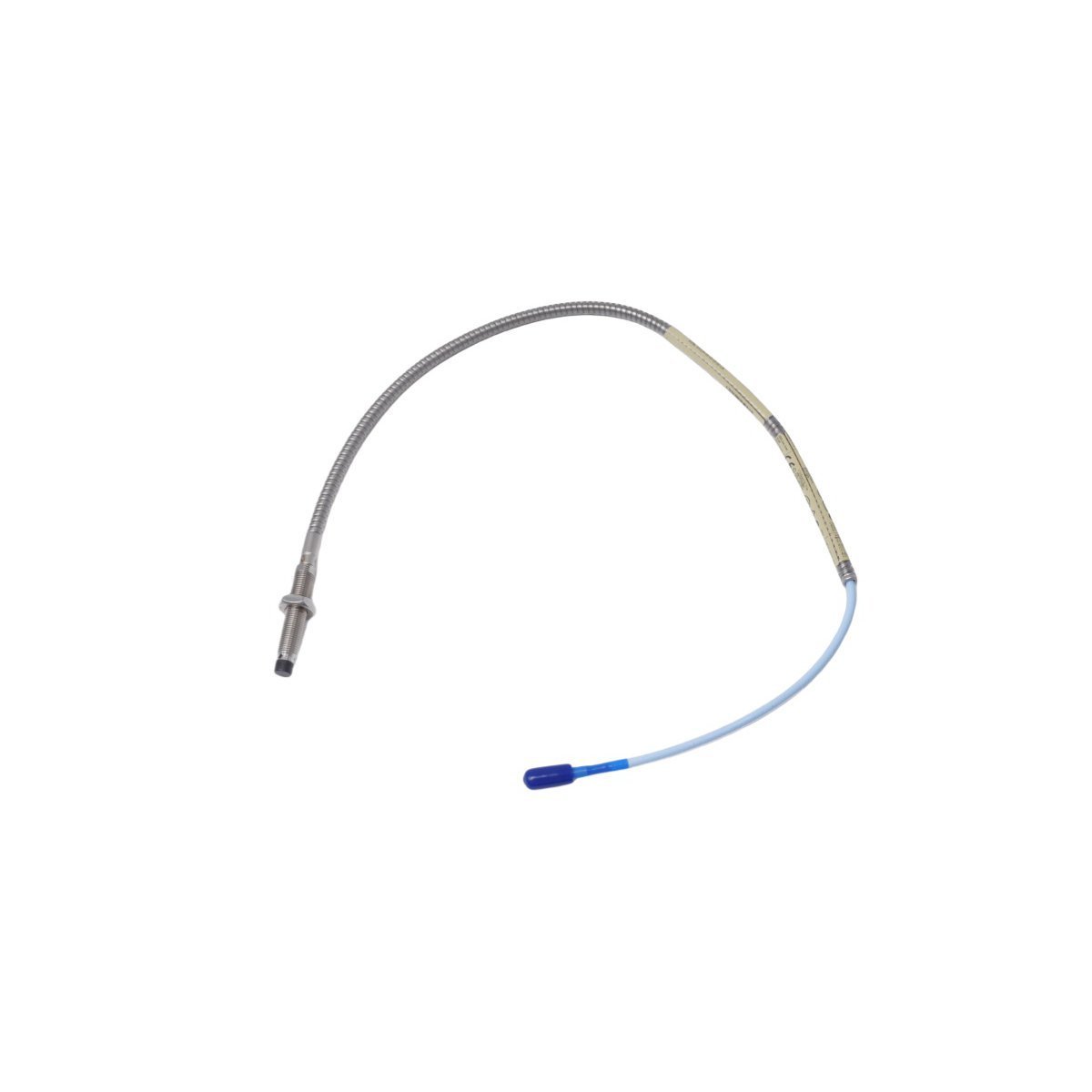

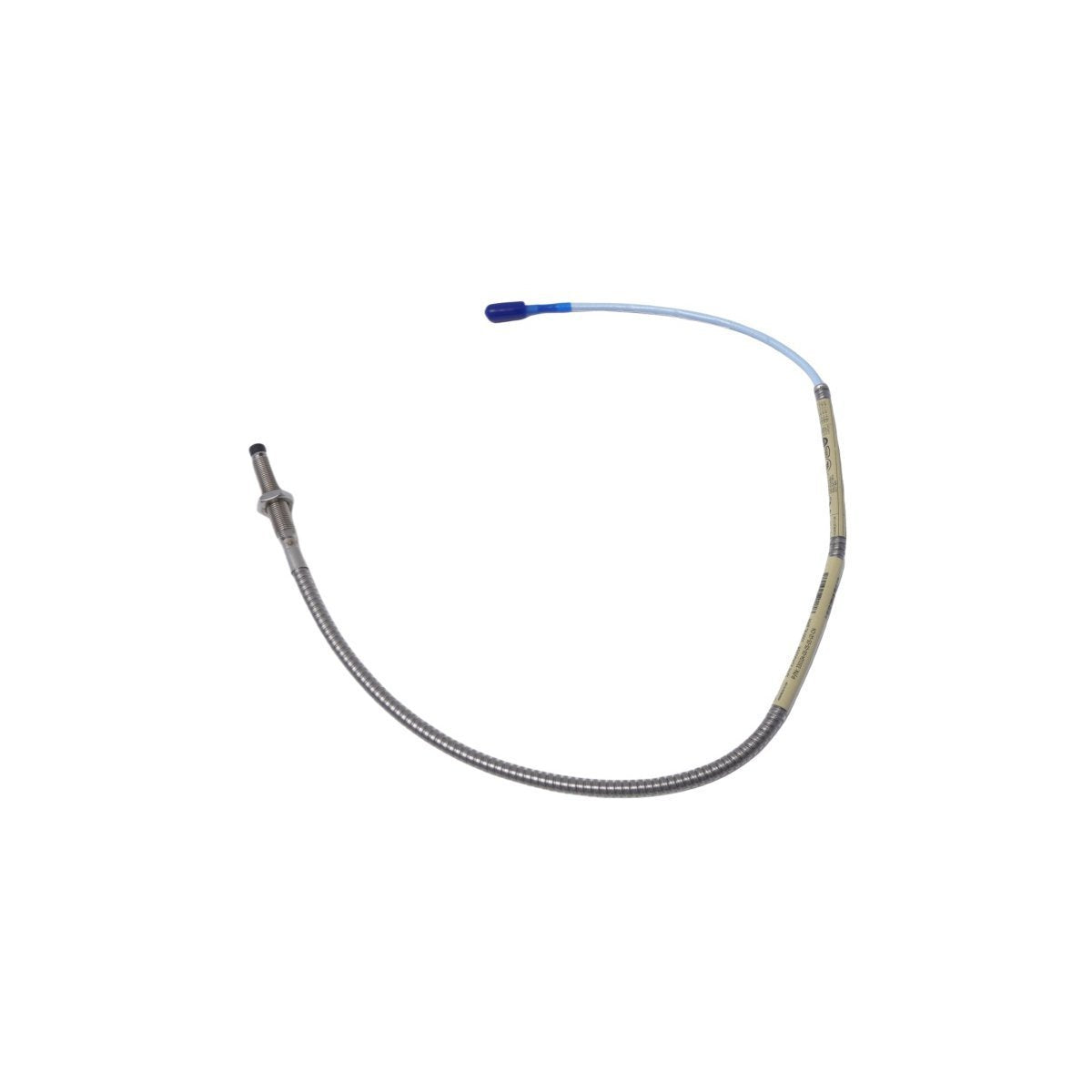

تم تكوين Bently Nevada 330101-00-28-10-12-CN (مسبار التقارب 8 مم من طراز 330101-00-28-10-12-CN) لدقة الإزاحة واستشعار الاهتزاز في الآلات الدوارة، ويوفر هذا المسبار تنفيذًا ماديًا مباشرًا لقياس المسافة بالتيار الدوامي داخل منصات مراقبة التوربينات (TSI).

توضيح تسميات النموذج

تم تكوين طراز 330101-00-28-10-12-CN وفقًا لمعايير نظام محول Bently Nevada 3300 XL 8 مم:

• 330101: مسبار 8 مم بدون حماية.

• 00: طول غير مسنن (0 مم).

• 28: الطول الكلي للعلبة (280 مم).

• 10: الطول الإجمالي (1.0 متر).

• 12: نوع الموصل (موصل مع غلاف).

• CN: موافقة الوكالة (معايير الصين CCC/CNEx).

المواصفات الفنية

استشعار التيار الدوامي وديناميكية الدوار

يعمل نظام المحول هذا عبر حث التيار الدوامي، ويتطلب معايرة دقيقة للمسبار للحفاظ على خرج خطي ضمن النطاق المقصود. أثناء التشغيل، يعد التحقق من جهد الفجوة إلزاميًا؛ حيث يقوم نقطة الضبط المستهدفة البالغة -10 فولت تيار مستمر بتركيز المسبار ضمن منطقته الخطية لضمان بيانات اهتزاز دقيقة. يتضمن نظام 3300 XL كبحًا متقدمًا للتداخل، مما يمنع التداخل بين المجسات المتجاورة في معماريات TSI متعددة القنوات. تتيح هذه الميزات للمسبار مراقبة ديناميكية الدوار بدقة، واكتشاف موضع الخط المركزي للعمود، وتحديد إشارات الاهتزاز الشعاعي في الآلات التوربينية عالية السرعة.

معلومات الطلب

• مسبار تقارب واحد (1) 330101-00-28-10-12-CN.

• غطاء طرف واقي.

• وثائق الامتثال الفني (معتمدة من CNEx).

• ملاحظة: تُباع كابلات التمديد ومستشعرات Proximitor بشكل منفصل ويجب مطابقة مقاومتها لنظام 3300 XL.

إرشادات التركيب الميداني

• الواجهة الميكانيكية: قم بتأمين المسبار في غطاء صلب؛ تأكد من أن طرف المسبار عمودي على هدف العمود لمنع التحيز.

• ضبط الفجوة: استخدم مقياس فجوة معاير أو ميكرومتر عمق لإنشاء الفجوة الميكانيكية الأولية؛ تحقق من جهد الخرج عند كتلة طرف Proximitor.

• الكابلات: استخدم روابط كابلات مناسبة لتأمين الكابل المحوري، وتأكد من أنه لا يلامس المكونات الدوارة أو يهتز ضد الحواف الحادة.

• معالجة الموصل: يجب أن تكون الموصلات المتزاوجة نظيفة؛ تجنب القوة المحورية المفرطة عند التوصيل بكابلات التمديد لمنع تلف الدبوس المركزي.

• الحماية البيئية: ضع شحم عازل على خيوط الموصل إذا كانت بيئة التركيب عرضة للرطوبة أو التعرض للسوائل.

الأسئلة المتكررة

• ما هو جهد الفجوة المستهدف لهذا الطراز؟

  جهد الفجوة الاسمي هو -10 فولت تيار مستمر، مما يضمن عمل المسبار ضمن نطاق الاستشعار الخطي الخاص به لقياس الاهتزاز بدقة.

• هل لاحقة "CN" مهمة للتركيب؟

  نعم، يشير رمز "CN" إلى أن المسبار يفي بمتطلبات شهادة مناطق الخطر الخاصة بالصين CCC وCNEx للامتثال للتركيب المحلي.

• هل يمكنني استبدال مسبار 3300 القديم بنموذج 3300 XL 330101؟

  يتوافق نظام 3300 XL بشكل عام، ولكن تحقق من أن جهاز Proximitor وكابلات التمديد لديك متوافقة أيضًا مع 3300 XL لضمان معايرة شاملة للنظام.

• كيف يؤثر طول العلبة البالغ 280 مم على التثبيت؟

  يحدد طول العلبة البالغ 280 مم قدرة الإدخال المادي؛ تأكد من أن كتيفة التركيب تسمح بهذا العمق لتحقيق الفجوة الميكانيكية المطلوبة.

• هل هذا المسبار مناسب لبيئات درجات الحرارة العالية جدًا؟

  تم تقييم المسبار للتشغيل المستمر حتى +177 درجة مئوية؛ تأكد من أن Proximitor وكابل التمديد مصنّفان أيضًا لدرجة الحرارة المحيطة لموقع التركيب الخاص بك.

• كيف يُشار إلى العطل بواسطة نظام المراقبة؟

  يُشار عادةً إلى عطل المسبار بواسطة "خطأ في الفجوة" على شاشة مراقب TSI، وغالبًا ما يشير إلى دائرة قصر أو دائرة مفتوحة أو انحراف الجهد خارج الهدف الاسمي -10 فولت تيار مستمر.

• لماذا مواصفات الخيط 3/8-24 UNF؟

  يعتبر هذا الملولب قياسيًا للمجسات مقاس 8 مم للسماح بإجراء تعديلات دقيقة أثناء عملية ضبط الفجوة.

• هل يتطلب هذا المسبار تأريضًا خاصًا؟

  يتم تأريض جسم المسبار من خلال حامل الغلاف؛ تأكد من أن كتيفة التركيب لديها اتصال منخفض المقاومة بأرض الماكينة لتقليل الضوضاء.
