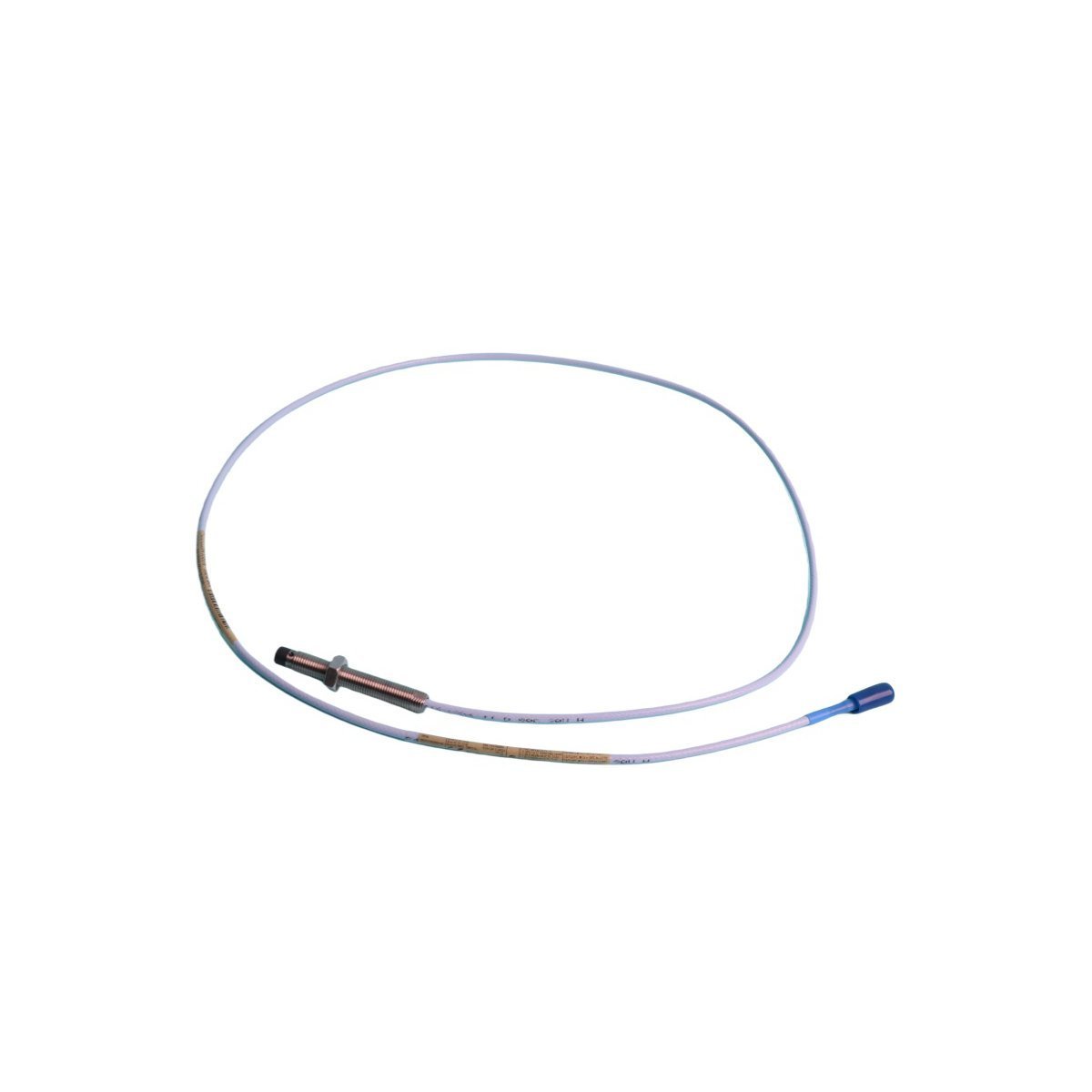

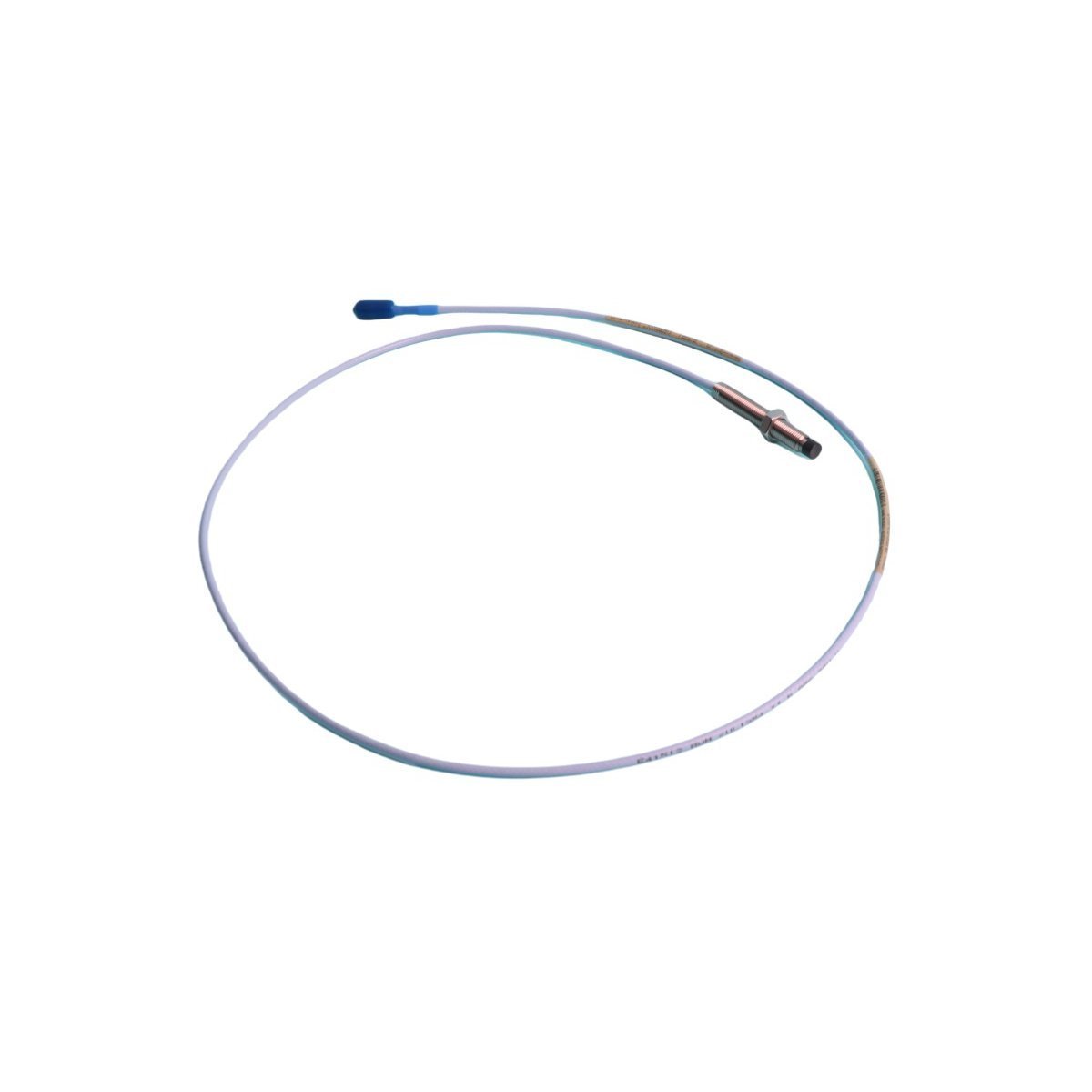

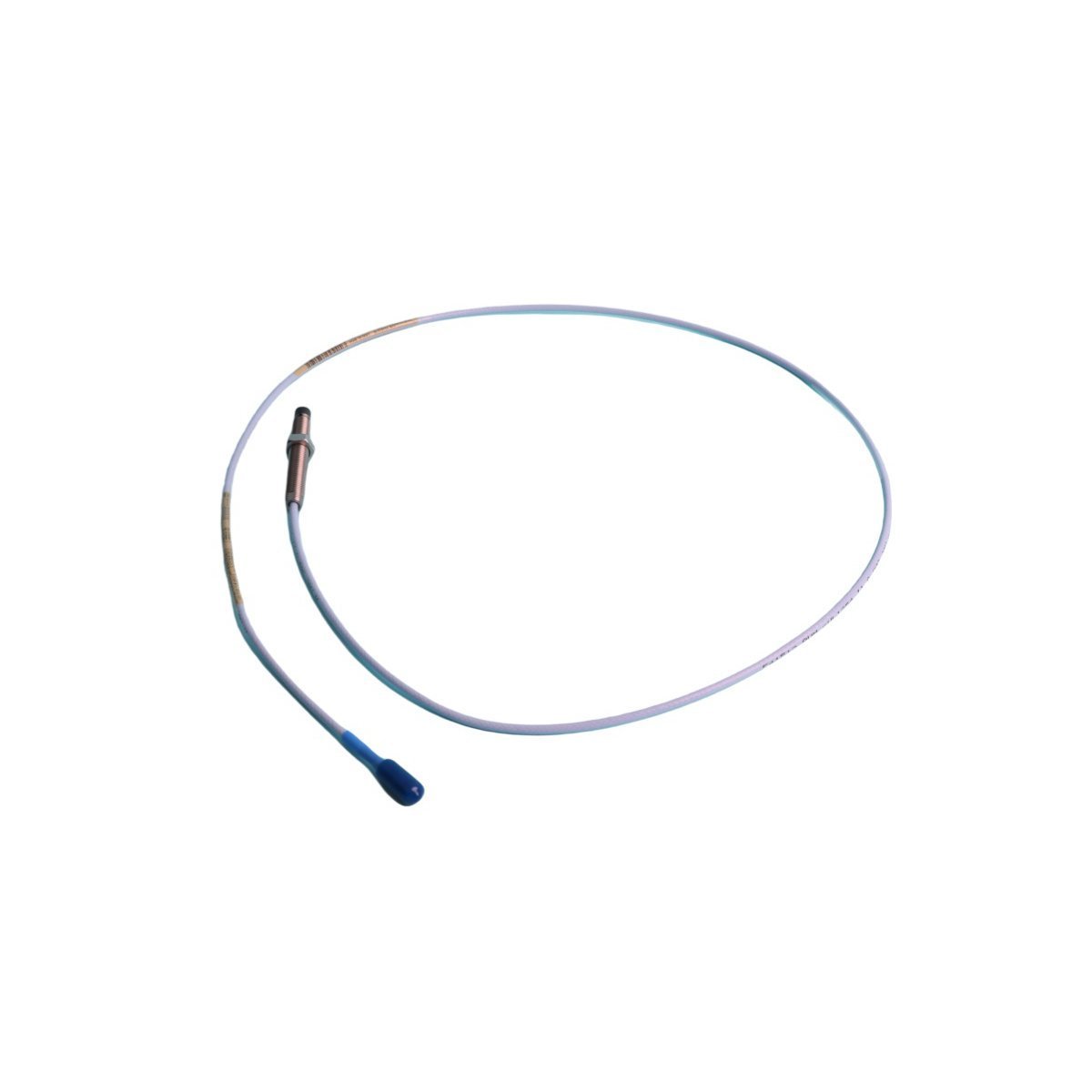

تم تكوين Bently Nevada 330101-00-23-05-02-00 (مسبار التقارب 330101-00-23-05-02-00) لقياس الاهتزاز والإزاحة بدون تلامس في منصات المراقبة 3300 XL، وهو يوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا لمراقبة حركة العمود الشعاعية والمحورية.

مصفوفة تكوين اللاحقة

تستخدم سلسلة 330101 نظام ترميز موحدًا لتحديد الخصائص الميكانيكية والكهربائية. يحدد التكوين -00-23-05-02-00 الطول الفيزيائي، وأبعاد الخيط، وإنهاء الموصل، وتركيب المواد المطلوبة لتركيبات المسبار القياسية في واجهات الآلات الصناعية.

المواصفات الفنية للأجهزة

سلامة المحول الكهربائي

يتطلب الأداء الأمثل معايرة دقيقة لمسبار التيارات الدوامة لضمان خرج جهد خطي يتوافق مع الفجوة المستهدفة. يجب على المستخدمين التحقق من صحة جهد الفجوة (أهداف -10 VDC) عند خرج مستشعر Proximitor أثناء التشغيل للتأكد من أن النظام يعمل ضمن النطاق الخطي المعاير. يعتمد اكتساب بيانات ديناميكيات الدوار عالية التردد على قمع الضوضاء الكهرومغناطيسية؛ لذلك، يتم تحقيق قمع التداخل من خلال ضمان استمرارية التدريع المحوري وتأريضه حصريًا عند طرف الشاشة للتخلص من تيارات الحلقة الأرضية.

معلومات الطلب

• مسبار تقارب 330101-00-23-05-02-00

• كابل محوري مدمج مع موصل

• صواميل تثبيت من الفولاذ المقاوم للصدأ

• دليل التثبيت الفني

بروتوكولات التثبيت الميداني

• إعداد السطح: تأكد من أن منطقة عمود الهدف خالية من الخدوش أو النتوءات أو الطلاءات السطحية التي قد تؤثر على انتظام مجال التيار الدوامة.

• التركيب الميكانيكي: أحكم ربط جسم المسبار في كتيفة التثبيت حتى يتلامس مع العمود، ثم تراجع إلى مسافة الفجوة المطلوبة.

• التعامل مع الموصل: احمِ الموصل المحوري من الرطوبة والملوثات باستخدام الأغطية المرفقة حتى التكامل النهائي.

• التدريع: تأكد من تثبيت مسار الكابل باستخدام مشابك معزولة لمنع التآكل والإجهاد الميكانيكي على عازل الكابل المحوري.

• مطابقة المعاوقة: تحقق من أن الطول الكلي للنظام يطابق معايرة Proximitor 5 أمتار أو 9 أمتار لتجنب أخطاء تحويل الطور في الإشارة المراقبة.

اللوجستيات والعبور

• وقت التسليم: 3-5 أيام عند انتهاء الدفع.

• يتم الشحن عبر DHL/FEDEX/UPS.

• يتم تأمين جميع المكونات داخل عبوات صناعية مضادة للكهرباء الساكنة للحماية من التفريغ الكهروستاتيكي والصدمات الميكانيكية.

الأسئلة الشائعة

• هل يمكن استخدام هذا المسبار في أنظمة 3300 القياسية (غير XL)؟ لا، مكونات 3300 XL معايرة خصيصًا لمستشعرات Proximitor 3300 XL؛ سيؤدي خلط السلسلتين إلى أخطاء في القياس.

• ما هو تأثير تلف طرف المسبار؟ الخدوش البسيطة على طرف PPS لا تؤثر بشكل عام على القراءات، ولكن التلف الهيكلي سيبطل منحنى المعايرة.

• هل طول الكابل قابل للتعديل ميدانيًا؟ لا، الطول ثابت في المصنع. يؤدي قطع الكابل إلى تغيير سعة النظام ويجعل المستشعر غير دقيق.

• كيف أحدد حلقة أرضية؟ عادةً ما تشير تداخلات عالية التردد 50/60 هرتز الملاحظة على إشارة الاهتزاز إلى حلقة أرضية أو إنهاء غير صحيح للتدريع.

• هل يمكن استخدامه في البيئات المبردة بالهيدروجين؟ نعم، المواد متوافقة مع بيئات المولدات القياسية المبردة بالهيدروجين.

• كيف يتم الحفاظ على الحساسية؟ الحساسية ثابتة عند 200 مللي فولت/ميل (7.87 فولت/مم) ويتم الحفاظ عليها بواسطة مجموعة Proximitor-Probe-Cable المتطابقة.

• هل يؤثر الاتجاه على القياس الشعاعي؟ يجب تثبيت المجسات بزاوية 45 درجة بالنسبة للخط المركزي العمودي لتحليل محمل العمود الأمثل.

• لماذا يستخدم غلاف الفولاذ المقاوم للصدأ؟ يوفر مقاومة للتآكل وسلامة هيكلية لتركيب الآلات الصناعية.
