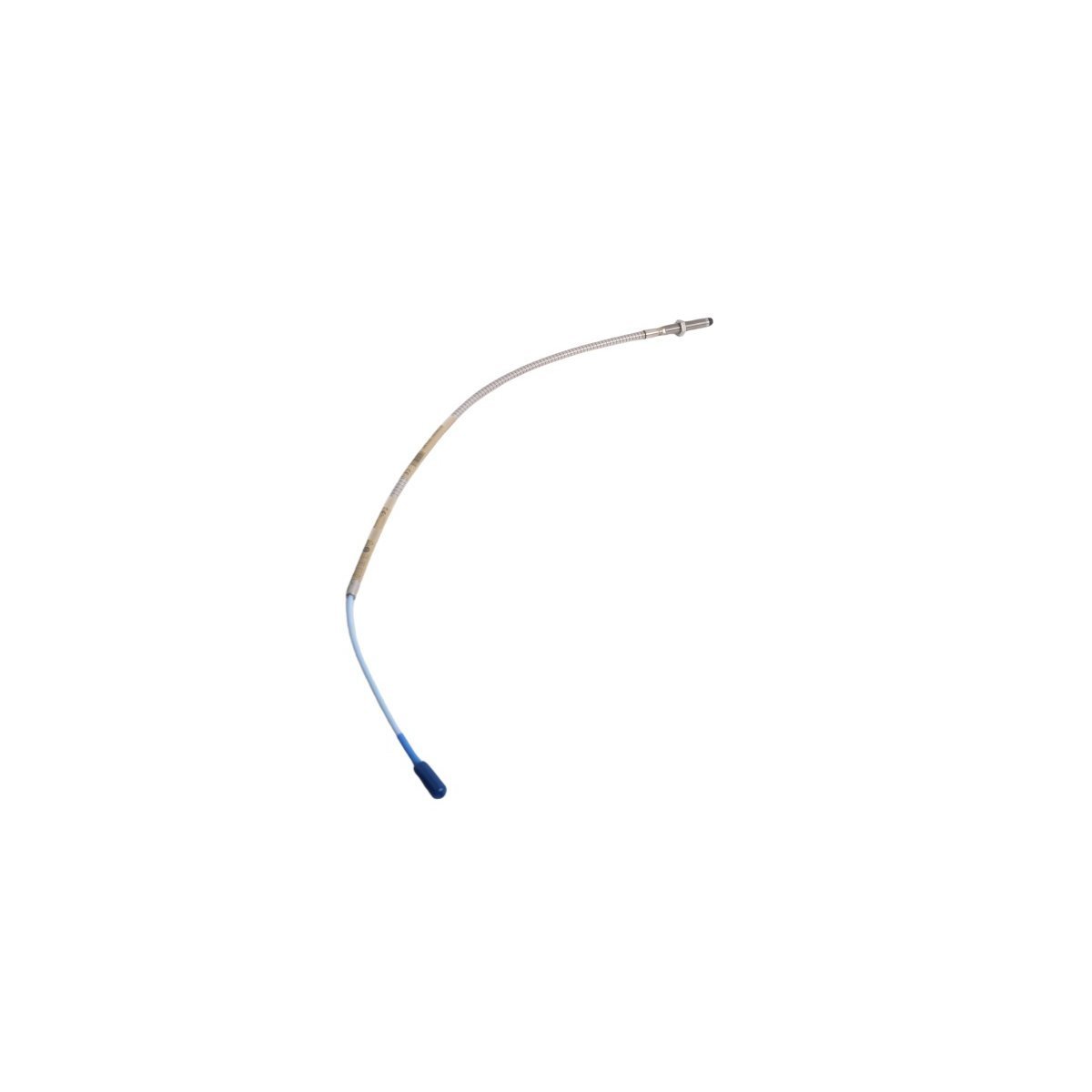

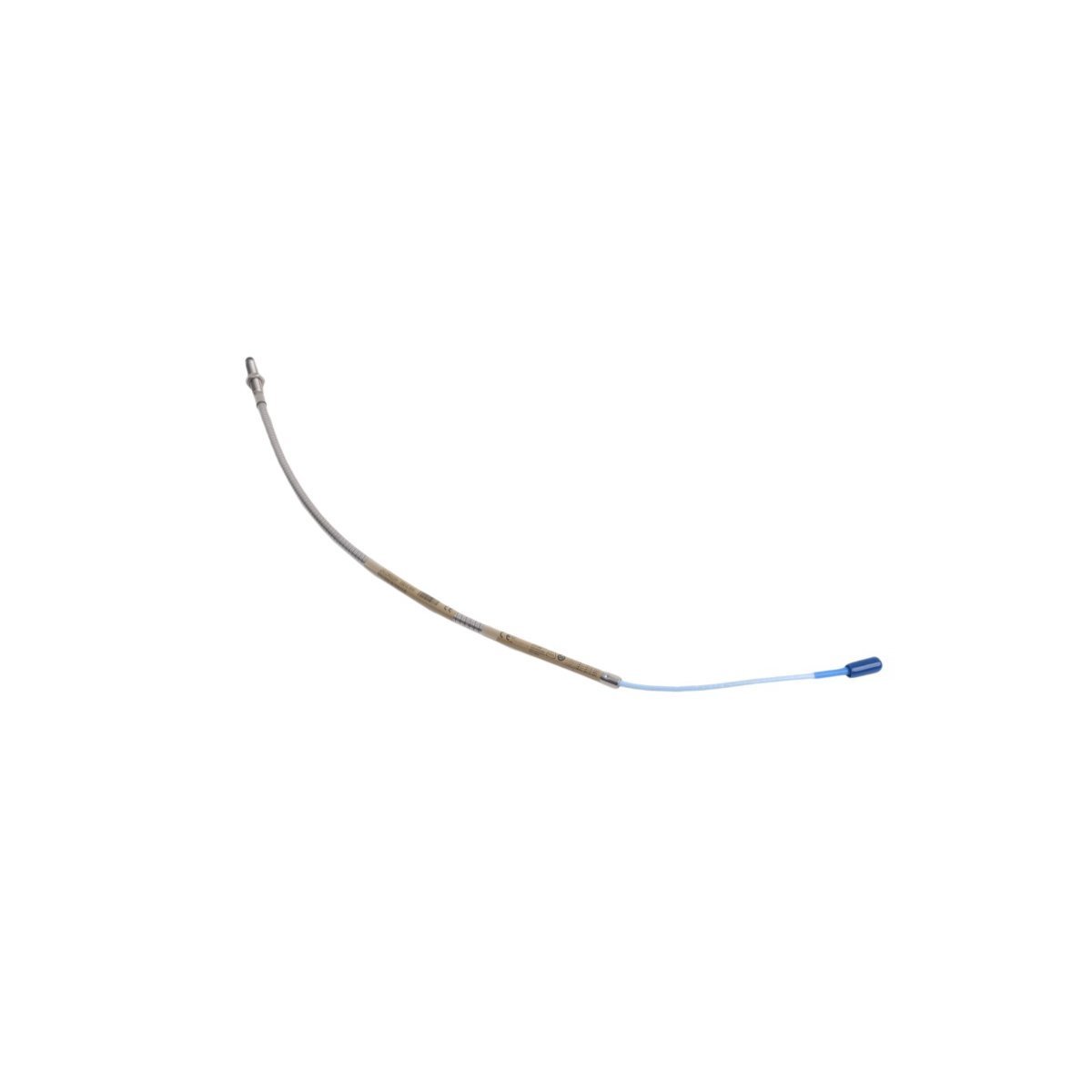

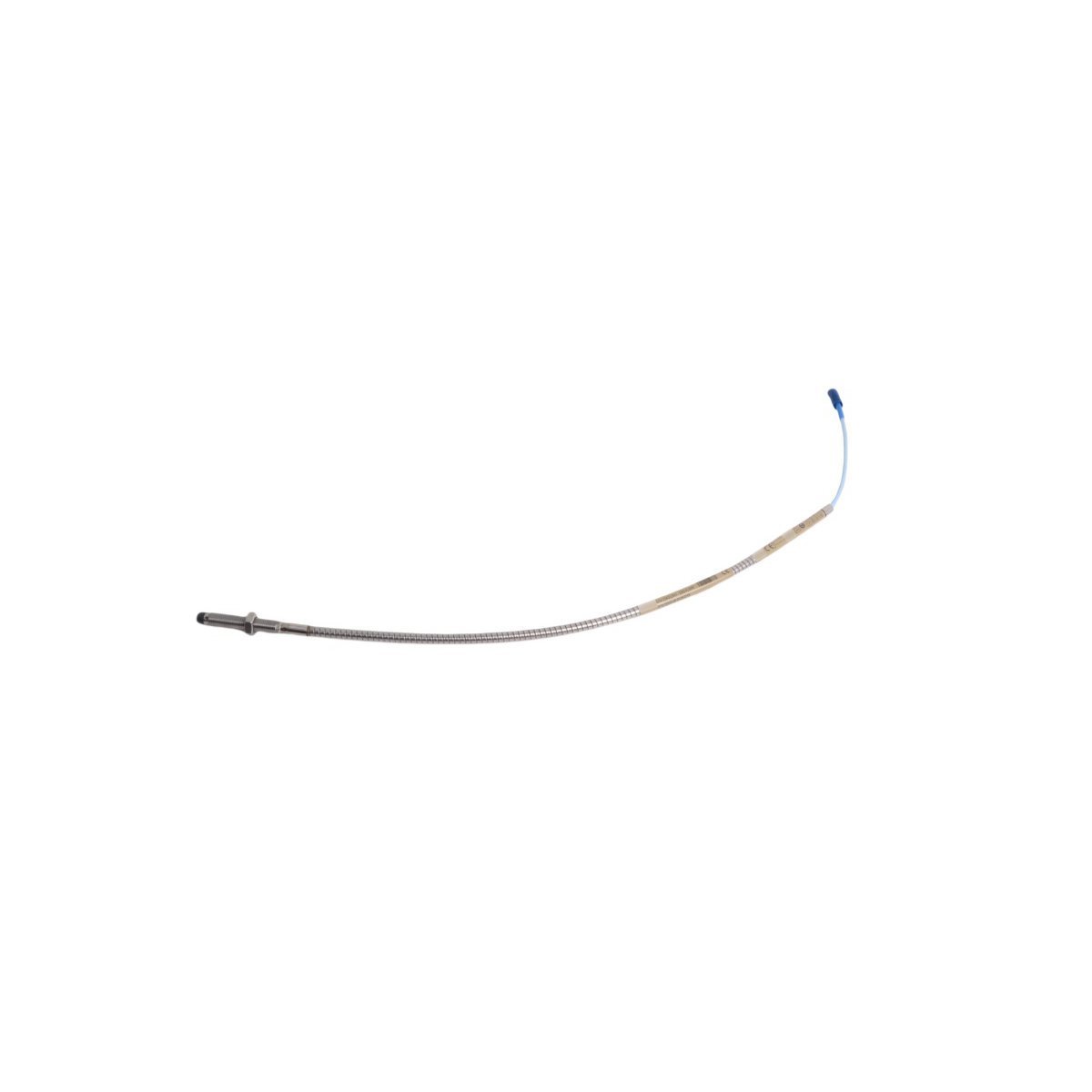

يعمل Bently Nevada 330101-00-20-05-02-00، والمُدرج أيضًا تحت اسم 330101 مسبار التقارب (Proximity Probe)، كمكون مادي مخصص للقياس المستمر لاهتزاز العمود وموضعه بدون تلامس ضمن منصات مراقبة 3300 XL. تعمل هذه الوحدة عن طريق الكشف عن الحركة النسبية اللحظية بين طرف المسبار والهدف الموصل، وتوليد إشارة تردد لاسلكي مُعدلة للمعالجة بواسطة مستشعر Proximitor المرتبط.

تفسير لاحقة النموذج

• 330101: مسبار تقارب 3300 XL 8 مم

• 00: طول غير مسنن (متري)

• 20: الطول الإجمالي للعلبة (متري)

• 05: الطول الكلي (متري)

• 02: نوع الموصل (Miniature ClickLoc)

• 00: موافقة الوكالة (غير مطلوبة)

مواصفات الأجهزة

المراقبة الميكانيكية وديناميكيات التيار الدوامي

تعتمد دقة قياس نظام 3300 XL على معايرة دقيقة لمسبار التيار الدوامي، وعادةً ما يتم معايرته عند 7.87 فولت/مم (200 ملي فولت/ميل). أثناء التثبيت والتشغيل، يلزم التحقق من جهد الفجوة لضمان عمل المسبار عند هدف -10 فولت تيار مستمر ضمن النطاق الخطي لمستشعر Proximitor. لضمان دقة القياس، يجب تطبيق قمع التداخل عن طريق الحفاظ على مسافة فيزيائية لا تقل عن 40 مم بين أطراف المسبار المتجاورة، مما يمنع تداخل تردد الموجة الحاملة 1 ميجاهرتز.

معلومات الطلب

• 1 × مسبار تقارب 330101-00-20-05-02-00

• 1 × واقي موصل

• 1 × وثائق فنية

إرشادات التثبيت

• التركيب الميكانيكي: استخدم مفتاح عزم لشد صامولة القفل، لضمان بقاء المسبار ثابتًا في ظروف الاهتزاز العالي.

• حدود الرؤية الجانبية: حافظ على مسافة لا تقل عن 10 مم من جدار فتحة التركيب لمنع تداخل المعادن المحيطة.

• الكابلات: استخدم قناة معدنية مؤرضة لتوصيلات الكابل المحوري لتوفير حماية ضد التداخل الكهرومغناطيسي الخارجي.

• الاقتران: تحقق من أن اتصال ClickLoc مثبت بالكامل؛ وتأكد من تثبيت الغطاء الواقي لمنع دخول الرطوبة.

• فحص الإشارة: قم بإجراء قياس جهد الفجوة عند كتلة طرف الشاشة للتحقق من التباعد الصحيح قبل دوران الآلة.

الأسئلة المتكررة

• س: هل يمكنني استخدام هذا المسبار مع Proximitor غير من سلسلة XL؟

  ج: لا. تم مطابقة معاوقة مجسات 3300 XL خصيصًا مع Proximitors من سلسلة 3300 XL. التوافق مع سلسلة 3300 القديمة غير مدعوم.

• س: كيف أتحقق مما إذا كان طرف PPS تالفًا؟

  ج: افحص الطرف بصريًا بحثًا عن أي تشققات أو خدوش. يؤدي التلف المادي للطرف إلى تغيير المجال الكهرومغناطيسي وينتج عنه انحراف في الإخراج.

• س: ما هو أقصى تصنيف للضغط لهذا المسبار؟

  ج: تم تصنيف المسبار للعمل في بيئات تصل إلى 60 بار عند تثبيته بحشيات إغلاق مناسبة.

• س: هل تؤثر مادة الهدف على الإخراج؟

  ج: نعم، يتم معايرة المجسات في المصنع لصلب 4140. تتطلب الأهداف الحديدية أو غير الحديدية ذات الخصائص المغناطيسية المختلفة تعديلات في عامل القياس.

• س: هل يمكن إصلاح الكابل المحوري إذا قطع؟

  ج: لا. الكابل المحوري هو مكون أساسي للدائرة الرنانة؛ يؤدي تقسيم أو إصلاح الكابل إلى إتلاف الاستجابة الترددية.

• س: لماذا يعتبر -10 فولت تيار مستمر هو الهدف الاسمي؟

  ج: يؤدي الهدف -10 فولت تيار مستمر إلى تركيز مسافة الفجوة ضمن النطاق الخطي، مما يوفر أقصى نطاق ديناميكي لالتقاط سعة الاهتزاز.

• س: هل هذا المسبار آمن جوهريًا؟

  ج: يعتمد الامتثال لمعايير المناطق الخطرة على استخدام حواجز عزل أو زينر معتمدة في حلقة الدائرة.

• س: كم مرة يجب أن أتحقق من جهد الفجوة؟

  ج: يجب التحقق من جهد الفجوة أثناء التشغيل، بعد أي صيانة بالقرب من المسبار، أو أثناء عمليات تدقيق صحة الماكينة الدورية.
