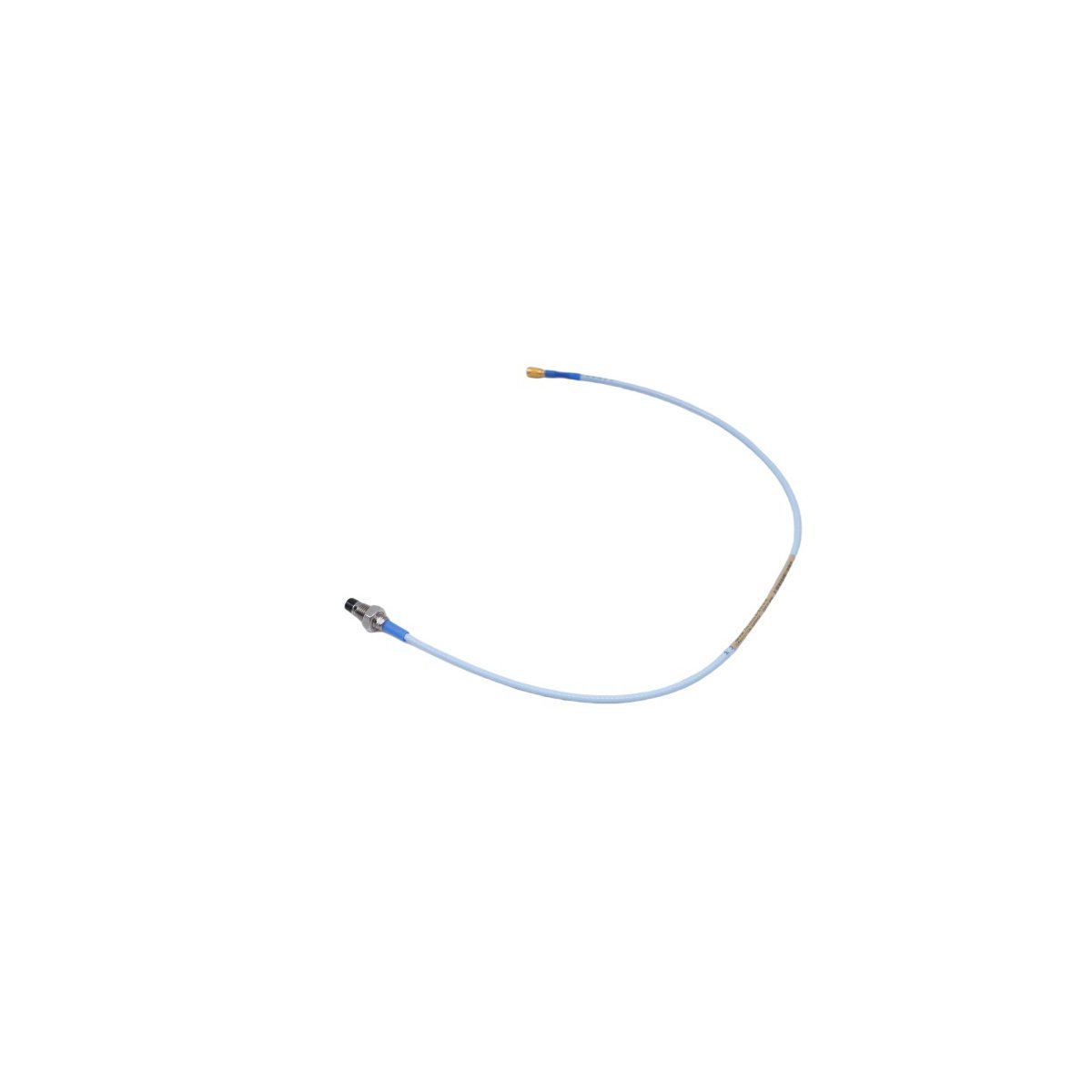

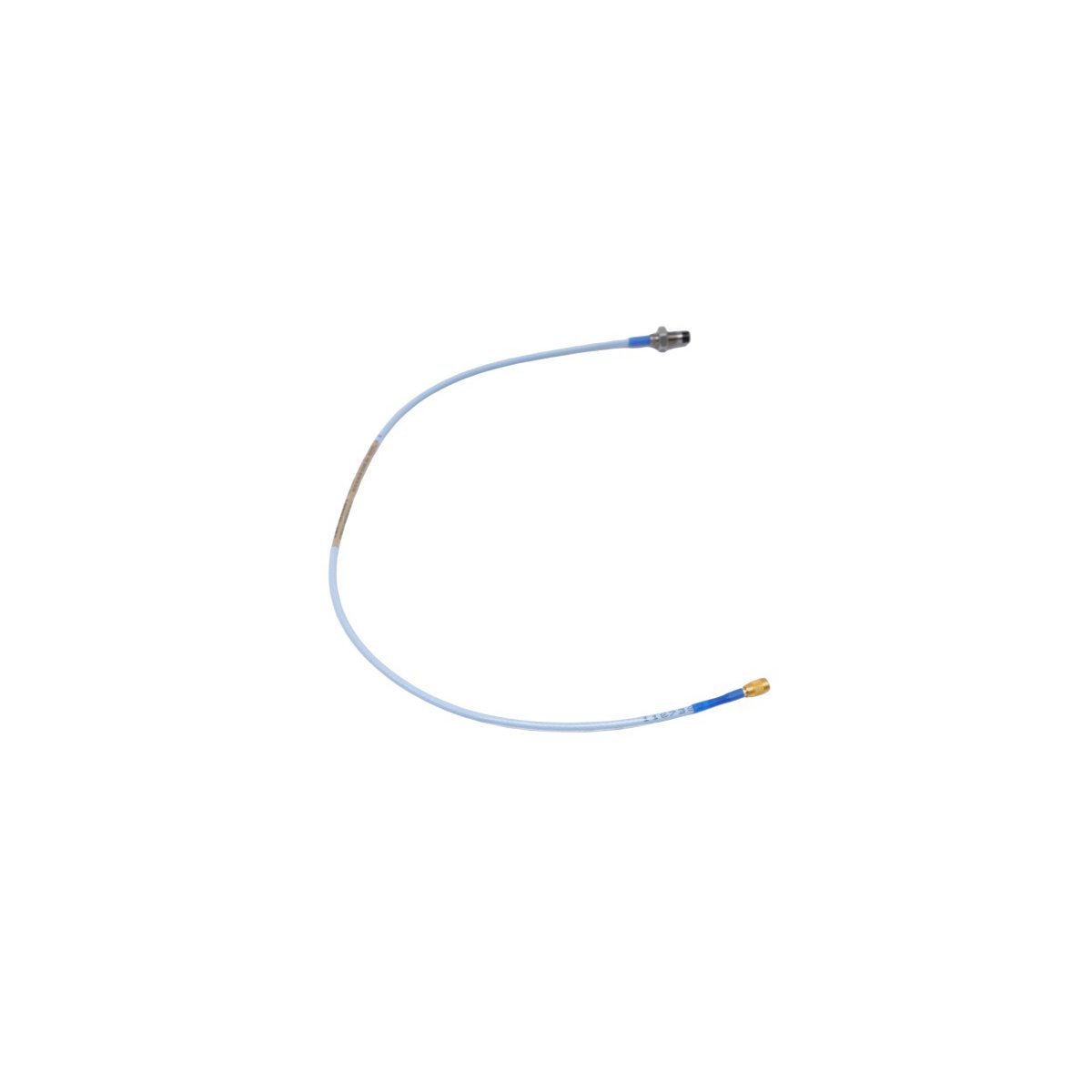

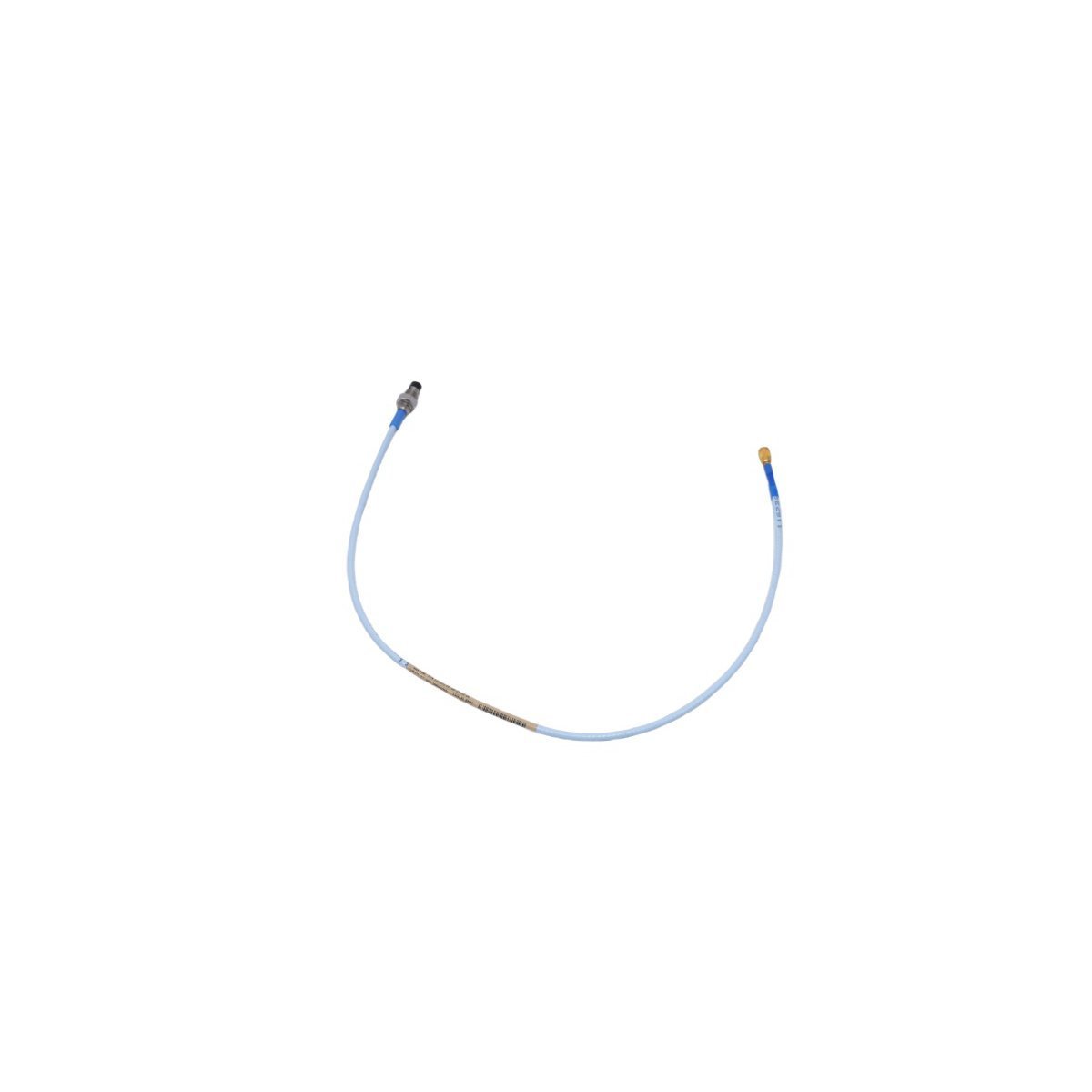

يعمل Bently Nevada 330101-00-08-05-02-05 كمسبار تقارب أساسي 330101 يُستخدم لإجراء قياسات إزاحة العمود غير التلامسية والاهتزاز الديناميكي عبر منصات نظام حماية الآلات 3300 XL. يُحوّل الجهاز تغيرات المسافة الفيزيائية بين وجه المستشعر وهدف موصل دوار إلى تغيير مكافئ في معاوقة التردد اللاسلكي. تُعالَج هذه الخاصية الكهربائية المعدلة بواسطة مستشعر Proximitor خارجي لإخراج تمثيل جهد دقيق وخطّي للحركة الميكانيكية.

خيارات متغيرات رقم القطعة

• 330101: مسبار تقارب 3300 XL 8 مم، خيط 3/8-24 UNF، بدون درع.

• 00: خيار الطول غير المُسنّن (0.0 بوصة).

• 08: خيار الطول الكلي للغلاف (0.8 بوصة).

• 05: خيار الطول الإجمالي (0.5 م / 1.6 قدم).

• 02: خيار الموصل (موصل ClickLoc محوري مصغر مع واقي موصل).

• 05: خيار موافقة الوكالة (موافقات متعددة لأنواع الخيوط).

البيانات الميكانيكية والكهربائية

التحقق من جهد الفجوة وتحليل ديناميكيات الدوار

يتطلب تكوين مسبار التيار الدوّامي ذو 8 مم وضعًا فيزيائيًا دقيقًا لتحقيق منحنيات معايرة الهدف القياسية. أثناء مرحلة إعداد الجهاز الأولية، يجب إجراء التحقق من جهد الفجوة لمركزة خرج الوضع الثابت عند أهداف تقارب -10 فولت تيار مستمر بالنسبة للسطح المُراقَب. تتوافق هذه المرجعية للجهد مع المركز الهندسي لمدى المعايرة الخطي على الفولاذ القياسي AISI 4140. يحد المحاذاة المكانية الصحيحة من فشل قمع التداخل الفيزيائي عند وضع مسابير متعددة في مكان قريب لمراقبة ديناميكيات الدوار المعقدة، بما في ذلك تجاوزات السرعة الحرجة أو سلوك دوامة الزيت.

مخزون الشحن

• 1 مسبار تقارب 330101-00-08-05-02-05 مع سلك توصيل محوري بطول 0.5 متر

• 2 صامولتي قفل 3/8-24 UNF

• 1 واقي موصل ClickLoc مُثبت من المصنع

• 1 كتيب تعليمات التركيب التقنية

قواعد التركيب الميكانيكي والأسلاك

• ملفات الخيوط وعزم التثبيت

• أدخل غلاف المسبار عبر المنفذ المُسنّن الداخلي 3/8-24 UNF، مع ضمان ما لا يقل عن 5 خيوط كاملة للاشتباك لدعم تحديد المواقع الفيزيائي القوي.

• ثبّت التجميع عن طريق شد صامولتي القفل المزدوجتين إلى مواصفات نهائية تبلغ 10.7 نيوتن متر (95 بوصة-رطل).

• حماية التوصيل وعزل الدرع

• وجّه سلك التوصيل المحوري مع الحفاظ على نصف قطر انحناء هيكلي أدنى يبلغ 25.4 مم (1.0 بوصة) لحماية الطبقة العازلة الأساسية الداخلية.

• ضع جميع أسلاك إرسال المستشعر داخل خطوط أنابيب معدنية مستمرة لفصل الإشارات الضعيفة عن مسارات الجهد العالي العابرة.

الأسئلة المتكررة

• ما هو جهد الفجوة الأساسي الذي يجب تحديده أثناء تحديد الموقع الميداني؟

  يجب تعديل الجهاز ميكانيكيًا لتحقيق خرج مرجعي لأهداف -10 فولت تيار مستمر من Proximitor المقابل، مما يركزها داخل المدى الخطي.

• هل يمكن توصيل هذا المسبار بطول 0.5 متر مباشرة في حلقات المراقبة القياسية بدون أسلاك تمديد؟

  لا، يتطلب خيار المسبار هذا المحدد بطول إجمالي يبلغ 0.5 متر كابل تمديد مطابق بطول 4.5 متر أو 8.5 متر لإكمال النظام الموالف الاسمي بطول 5.0 متر أو 9.0 متر.

• هل يتضمن رقم القطعة هذا درعًا مرنًا من الفولاذ المقاوم للصدأ فوق الغلاف الخارجي؟

  لا، تستخدم مواصفات 330101-00-08-05-02-05 رمز الخيار 00 للطول غير المُسنّن وإنشاء سلك محوري قياسي غير مُدرّع.

• هل سيؤثر تقصير الكابل المدمج إلى طول أقصر على تتبع النظام؟

  نعم، يغير تقليل الطول الفيزيائي السعة الكلية لدائرة التردد اللاسلكي، مما يحول حدود المعايرة ويقلل من أداء عامل القياس.

• ما هي مادة الهدف السبائكي القياسية المستخدمة لمعايرة هذا المستشعر؟

  تم تكوين منحنى المعايرة المصنعي خصيصًا لفولاذ AISI 4140؛ ستؤثر المعادن المستهدفة الموصلة الأخرى على دقة جهد الخرج.

• هل يُسمح بتوصيل أو فصل هذا المسبار أثناء تشغيل رف المراقبة؟

  نعم، لن تتسبب عمليات التبديل الساخن عند موصل ClickLoc المحوري في تلف الدوائر الكهربائية، على الرغم من أنها ستؤدي إلى إنذار عطل قصير في القناة.

• كيف يجب حماية موصل الطرف الداخلي من تسرب الرطوبة؟

  قم بتركيب غلاف واقي الموصل المرفق بإحكام فوق الوصلة أو لف الواجهة بشريط عزل ذاتي الانصهار لمنع دخول الرطوبة.

• ما هي نتيجة شد صواميل التركيب السداسية بما يتجاوز الحد المخصص؟

  قد يؤدي تجاوز 10.7 نيوتن متر إلى تشقق أو تشويه تجميع الطرف السيراميكي الداخلي، مما يغير المعاوقة بشكل دائم أو ينهي وظيفة المستشعر بالكامل.
