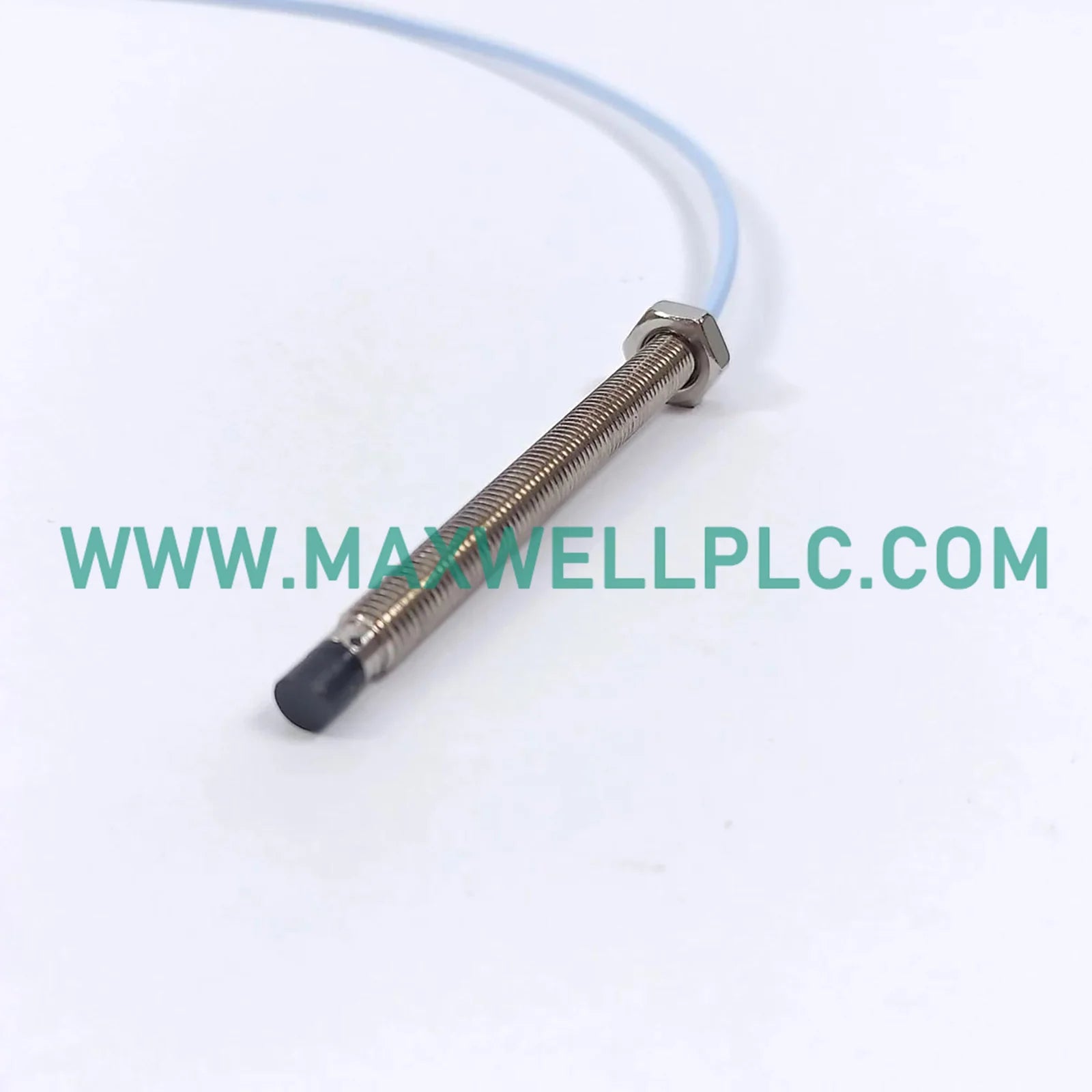

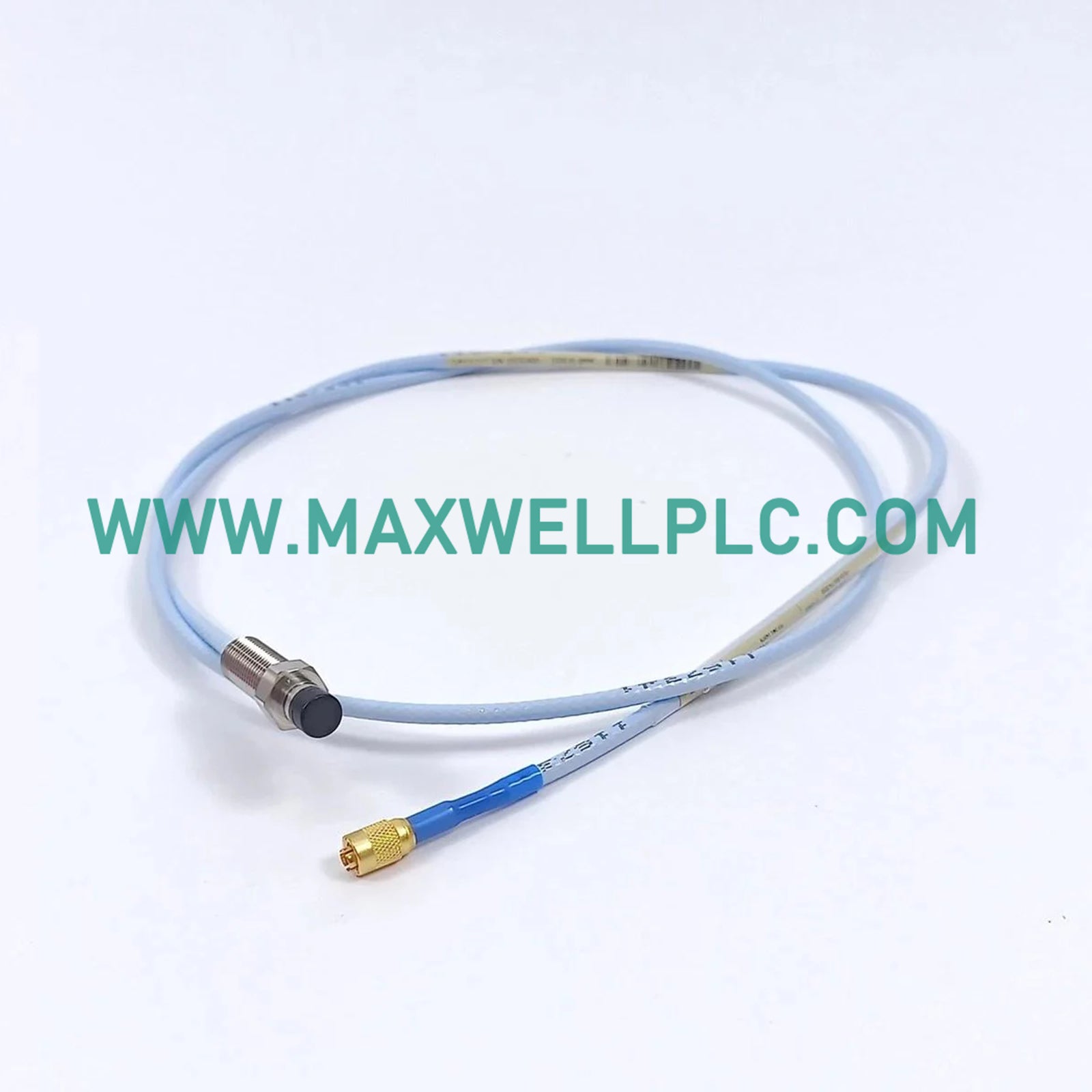

يعمل Bently Nevada 31000-27-05-15-040-03-02 كمكون مادي مخصص للحماية الميكانيكية والعزل البيئي لأجهزة استشعار الإزاحة ضمن هياكل التشغيل الآلي الصناعية. يحوي هذا التجميع الميكانيكي حاويةً ويحكم إغلاق مسبار تقارب غير متصل ضد التلف الفيزيائي، وتسلل السوائل، وحدود العملية ذات الضغط العالي، مما يسهل ردود الفعل المباشرة لموضع الدوار والاهتزاز الديناميكي في البنية التحتية المتخصصة لمراقبة الآلات التوربينية.

تفكيك مصفوفة رمز الخيارات

• 31000: بادئة النموذج الأساسي لتجميعات غلاف مسبار التقارب الإنجليزي القياسية.
• 27: تكوين مستشعر متكامل يحدد مسبار تقارب 3300 XL NSv مع موافقات متعددة الوكالات.
• 05: خيار طول كابل المسبار الداخلي غير المدرع المحدد عند 0.5 متر (20 بوصة).
• 15: خيار طول محول التباعد الذي يحدد بعدًا فيزيائيًا يبلغ 1.5 بوصة (38 مم).
• 040: خيار اختراق المسبار المُشَكَّل مسبقًا في المصنع والذي يحدد 4.0 بوصات (101.6 مم).
• 03: مجموعة تركيب الاتصال التي تحتوي على سدادتين، وتركيب 3/4-14 NPT، ومخفض من الفولاذ المقاوم للصدأ 3/4-14 إلى 1/2-14 NPT، وقبضة إحكام كابل متعددة الحلقات.
• 02: متغير أبعاد سن توصيل تثبيت الهيكل الذي يستخدم واجهات توجيه 3/4-14 NPT.

المعايير الفنية للتجميع

تكامل مسبار التقارب وحماية ديناميكيات الدوار

يوفر 31000-27-05-15-040-03-02 مسارًا ميكانيكيًا آمنًا مطلوبًا لمعايرة مسبار التيار الدوامي عالي الدقة في ظل ظروف التشغيل القاسية. من خلال تثبيت مسبار 3300 XL NSv في كم صلب ومخمّد للاهتزاز، يمنع الغلاف الانحرافات الفيزيائية الخارجية من تعطيل معايير التحقق من جهد الفجوة الحرجة (-10 فولت تيار مستمر). يتيح هذا الاستقرار للمسبار تتبع حركات العمود عالية التردد دون تشويه هندسي. كما يوفر الغلاف الهيكلي المصنوع من الفولاذ المقاوم للصدأ تثبيط التداخل عن طريق عزل المستشعر عن الضوضاء الكهرومغناطيسية المجاورة، والحفاظ على بيانات ديناميكيات الدوار الخام لأنظمة حماية الآلات النهائية (TPS).

وثائق التعبئة والتغليف القياسية

• 1 × تجميع غلاف من الفولاذ المقاوم للصدأ 31000-27-05-15-040-03-02
• 1 × مسبار تقارب 3300 XL NSv متكامل
• 1 × تركيب مخفض من الفولاذ المقاوم للصدأ 3/4-14 إلى 1/2-14 NPT
• 2 × فواصل NPT سداسية ملولبة
• 1 × قبضة إحكام كابل الضغط مع مجموعة من الحلقات المطاطية متعددة الأحجام

إرشادات التركيب الميكانيكي في الموقع

قواعد التأريض

• تأكد من استمرارية التأريض الهيكلي بين جسم الغلاف الفولاذي الخارجي وكتلة غلاف الماكينة الرئيسية.
• حافظ على معلمات العزل الكاملة بين درع كابل المسبار الداخلي وإطار القناة الخارجي لمنع حلقات حث الضوضاء الكهربائية الصناعية.

قيود الأسلاك

• تأكد من أن طول سلك المسبار الداخلي غير المدرع البالغ 0.5 متر يمر بسلاسة داخل تجويف الكم دون انثناءات حادة أو انضغاط هيكلي حاد.
• اختر تصميم حلقة الختم المطاطية الداخلية الدقيقة المطابقة للقطر الخارجي لخط التمديد الميداني.

متطلبات التدريع

• وجه جميع مسارات تمديد المحول خارج الغلاف عبر أنابيب معدنية مرنة مانعة للسوائل ومربوطة بالبنية التحتية الأرضية المحلية.
• اعزل مسارات قناة المستشعر عالية التردد عن خطوط محرك المحرك ذات السرعة المتغيرة بهامش أمان متوازٍ لا يقل عن 300 مم.

ضوابط عزم الدوران الميكانيكية

• أدخل ما لا يقل عن 5 لفات سن مستمرة كاملة عند تثبيت ساق القاعدة 3/4-14 NPT في جدار غلاف الآلات.
• ضع معجونًا عالي الحرارة مضادًا للتآكل عبر سنون التثبيت لتجنب التآكل الميكانيكي الشديد أثناء التعديلات اللاحقة.

القيود البيئية

• شد صامولة القبة الخارجية الضاغطة بإحكام حول طبقة غلاف الكابل لمنع تسرب الرطوبة الناتجة عن العملية أو الزيت الصناعي من إتلاف كتل الموصل الداخلية.
• لا تعدل عناصر محول التباعد الداخلي أو حدود الاختراق الفيزيائي بما يتجاوز مواصفات المصنع دون إعادة معايرة محاذاة المستشعر.

الأسئلة المتداولة

• س: ما هي حدود سلوك التبديل السريع الموجودة عند صيانة مسبار 3300 XL الداخلي داخل تجميع الغلاف؟

  ج: يجب أن يكون الغلاف خاليًا من ضغط السائل الداخلي ويجب وضع حلقة مراقبة التقارب المطابقة في وضع تجاوز لتجنب إشارات التعثر الخاطئة.

• س: ما هو الحمل الكهربائي للوحة الخلفية الذي يضعه تجميع الغلاف المحدد هذا على إطار التحكم؟

  ج: إن الأجهزة عبارة عن تجميع غلاف حماية ميكانيكي سلبي يستهلك 0 مللي أمبير من طاقة لوحة الخلفية للأداة الداخلية.

• س: هل يؤدي هيكل الغلاف إلى تأخير في انتشار الإشارة أثناء التقلبات الاهتزازية عالية السرعة للآلات؟

  ج: لا، يعمل الغلاف المعدني كغطاء حماية هيكلي فقط، مما يضيف 0 مللي ثانية من زمن الاستجابة إلى مسارات مجال مستشعر التيار الدوامي الفيزيائي.

• س: هل هناك حاجة إلى ترقيات توافق البرامج الثابتة عند تثبيت تكوين الغلاف هذا على الأجهزة القديمة؟

  ج: لا، هذا عبارة عن تثبيت ميكانيكي بالكامل يحوي مستشعرات تناظرية، مما يجعله مستقلاً عن إصدارات البرامج الرقمية أو البرامج الدقيقة للنظام.

• س: ما هو العزل الكهربائي للإشارة المتوفر بين إطار الغلاف المعدني وعنصر المحول الداخلي؟

  ج: جسم المسبار المتكامل معزول كهربائيًا عن غلاف الفولاذ المقاوم للصدأ لعزل حلقة المستشعر عن ضوضاء علبة الآلة.

• س: ما هي قيود الأسلاك الميدانية التي يفرضها هيكل تركيب مدخل القابس المزدوج؟

  ج: يجب سد منافذ دخول NPT غير المستخدمة باستخدام الفواصل الفولاذية الملولبة المتوفرة لإغلاق التجويف ضد تسرب الرطوبة الجوية.

• س: هل يمكن لهذا الغلاف الحفاظ على مقاييس قياس الهدف الدقيقة إذا تغيرت مادة عمود الهدف؟

  ج: لا يتأثر الغلاف الميكانيكي، ولكن يجب إعادة معايرة مسبار 3300 XL NSv الداخلي إذا تحولت سبيكة العمود الهدف بعيدًا عن الفولاذ القياسي AISI 4140.

• س: لماذا يجمع هذا التكوين بين محول تباعد 1.5 بوصة جنبًا إلى جنب مع كم خيار اختراق 4.0 بوصات؟

  ج: يضع هذا المزيج طرف المسبار على عمق 4.0 بوصات بالضبط داخل جدار الغلاف، بينما يحمي الخلوص الخارجي البالغ 1.5 بوصة مجموعة موصل المستشعر.
