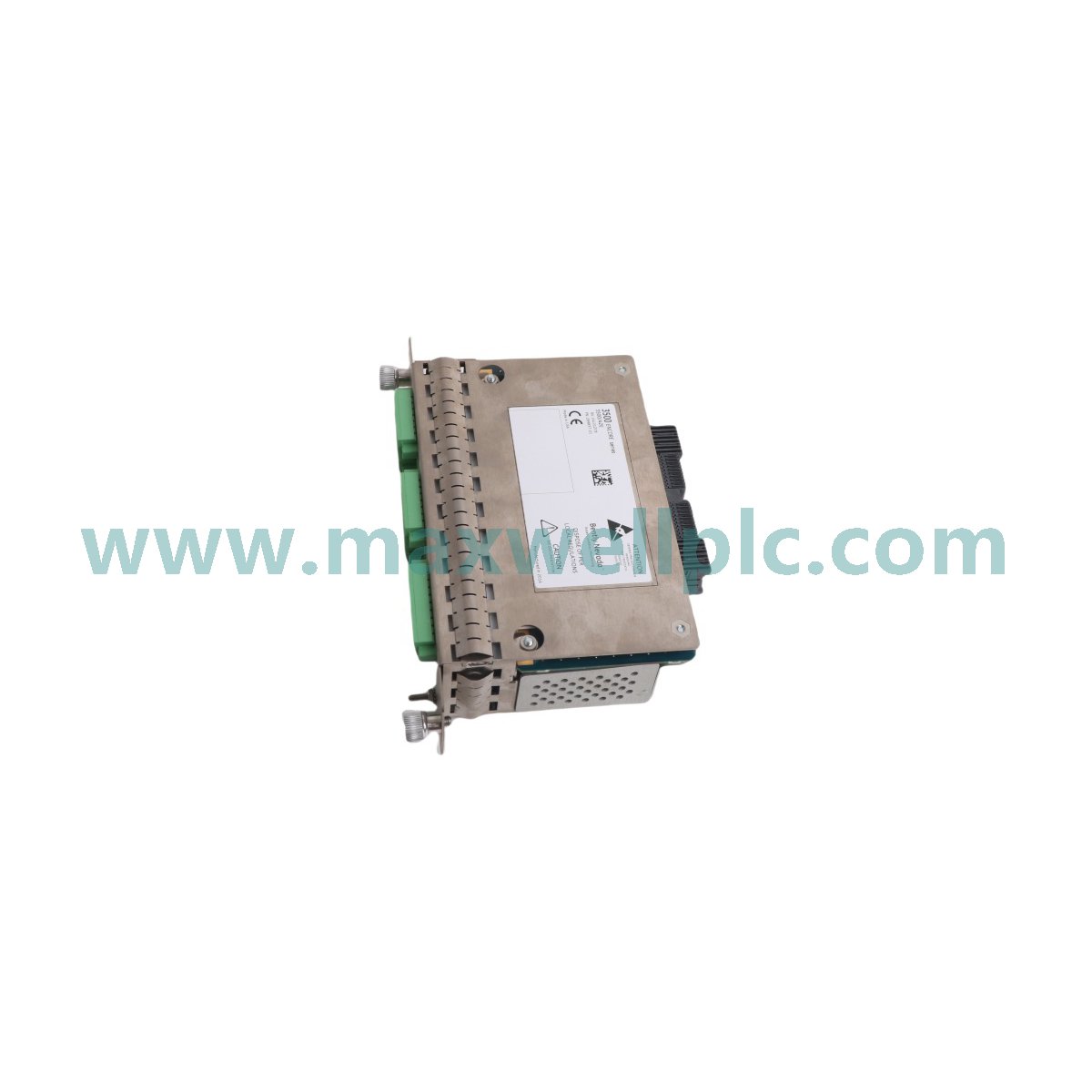

تم تكوين Bently Nevada 289837-01 (وحدة مراقبة الاهتزاز 3500/42E) للحصول على إشارات عالية التردد في أنظمة حماية الآلات 3500، ويوفر هذا الجهاز معالجة مباشرة للإشارة الفيزيائية لمدخلات الاهتزاز الشعاعي والدفع والتسارع. تقوم مكونات الأجهزة هذه بمعالجة الفولتية الأولية للمحولات لاستخلاص قيم اهتزاز متناسبة للتنبيهات المحلية على الرف والاتصال على مستوى المضيف.

مصفوفة تحديد الطراز

يحدد رقم الجزء 289837-01 تكرارًا محددًا لسلسلة وحدات 3500/42E. تم تصميم هذه الوحدة للدمج في اللوحات الخلفية لرف 3500 القياسية، مما يسهل توجيه إشارة الإدخال/الإخراج لمدخلات مستشعرات القرب والاهتزازات. لا توجد مصفوفة تكوين فرعي أو متغير لهذا الرقم الخاص بالقطعة؛ إنه تجميع أجهزة ثابت.

مواصفات الأجهزة

المراقبة الميكانيكية ومعالجة الإشارة

تستخدم وحدة 3500/42E دوائر متخصصة لمعايرة مسبار التيار الدوامي، مما يسمح بتحويل دقيق لتغيرات جهد الفجوة إلى إزاحة أو سعة اهتزاز. تقوم الوحدة بإجراء تحقق مستمر لجهد الفجوة مقابل أهداف -10 VDC لضمان سلامة المسبار وخطّيته. وللحفاظ على دقة القياس في تكوينات الرف متعددة القنوات، تطبق الوحدة قمعًا محليًا للتداخل المتبادل، مما يمنع التداخل بين القنوات أثناء التقاط بيانات الاهتزاز عالية التردد. تتم مراقبة ديناميات الدوار من خلال مخرجات الإشارة المخزنة مؤقتًا، والتي توفر تمثيلاً غير مفلتر لمدخل المحول الخام للتحليل الخارجي.

معلومات الطلب

• تجميع الوحدة: 289837-01 (جهاز مراقبة الاهتزاز 3500/42E).

• الوثائق المطلوبة: التوافق القياسي ودليل مرجعي فني.

• يجب طلب وحدات الإدخال/الإخراج المتوافقة بشكل منفصل لأنواع مستشعرات الإدخال المحددة (Proximitor أو Seismic).

• تختلف كتل التوصيل الطرفية الواقية وكابلات واجهة الرف عن عملية شراء هذه الوحدة.

إرشادات التثبيت الميداني

• تأكد من تثبيت الوحدة بالكامل في موصل اللوحة الخلفية للرف لإنشاء اتصال آمن مع واجهة البيانات العابرة (TDI).

• أحكم ربط المسامير اللولبية العلوية والسفلية للوحة الأمامية لضمان تأريض الهيكل بشكل صحيح.

• قم بتوجيه كابلات إشارة الإدخال عبر قنوات الأدوات المخصصة، مع الحفاظ على فصلها عن خطوط طاقة التيار المتردد.

• تحقق من إنهاء التدريع الصحيح في اللوحة الخلفية للرف لتقليل إدخال الضوضاء النمطية المشتركة.

• تأكد من تطابق تكوين البرنامج مع حساسية المحول المثبت (mV/um أو mV/mm/s).

الأسئلة الشائعة حول الاستفسارات الفنية

• هل يمكن استبدال هذه الوحدة أثناء تشغيل الرف؟

  نعم، تدعم وحدة 3500/42E الاستبدال السريع. ومع ذلك، سيتم قطع إخراج الإشارة طوال مدة استبدال الوحدة.

• ما هي سرعة الاتصال عبر ناقل الرف؟

  تتواصل الوحدة عبر ناقل اللوحة الخلفية الخاص بـ 3500 بمعدلات عالية السرعة القياسية التي تحددها وحدة واجهة الرف (RIM).

• هل تتطلب هذه الوحدة مزامنة البرامج الثابتة؟

  نعم، يجب أن تكون البرامج الثابتة للوحدة متوافقة مع إصدار البرامج الثابتة لـ TDI للرف لضمان التكامل الصحيح للبيانات على مستوى النظام.

• كيف تتعامل الوحدة مع أعطال المحول؟

  تراقب الوحدة جهد الفجوة المستمر؛ إذا تجاوزت الإشارة النطاق الصالح (عادةً > -1 فولت تيار مستمر أو < -20 فولت تيار مستمر)، يتم تشغيل حالة "خطأ المحول".

• هل الإخراج المخزن مؤقتًا معزول؟

  نعم، يتم عزل المخرجات المخزنة مؤقتًا عن الدوائر الداخلية للوحدة لمنع حلقات تأريض الإشارة.

• كيف تتم إدارة نقاط ضبط الإنذار؟

  تتم إدارة نقاط الضبط عبر برنامج تكوين رف 3500 ويتم تخزينها في الذاكرة غير المتطايرة للوحدة.

• ما هو تأثير إزالة كتلة التوصيل الطرفية أثناء التشغيل؟

  ستؤدي إزالة كتلة التوصيل الطرفية إلى إنشاء دائرة مفتوحة عند مدخل المستشعر، مما يؤدي على الفور إلى تشغيل إنذار "خطأ المحول".

• هل يمكن لهذه الوحدة دعم إشارات الضغط الديناميكي؟

  لا، تم معايرة هذه الوحدة لمدخلات الاهتزاز والإزاحة؛ تتطلب إشارات الضغط الديناميكي سلسلة 3500/64M.
