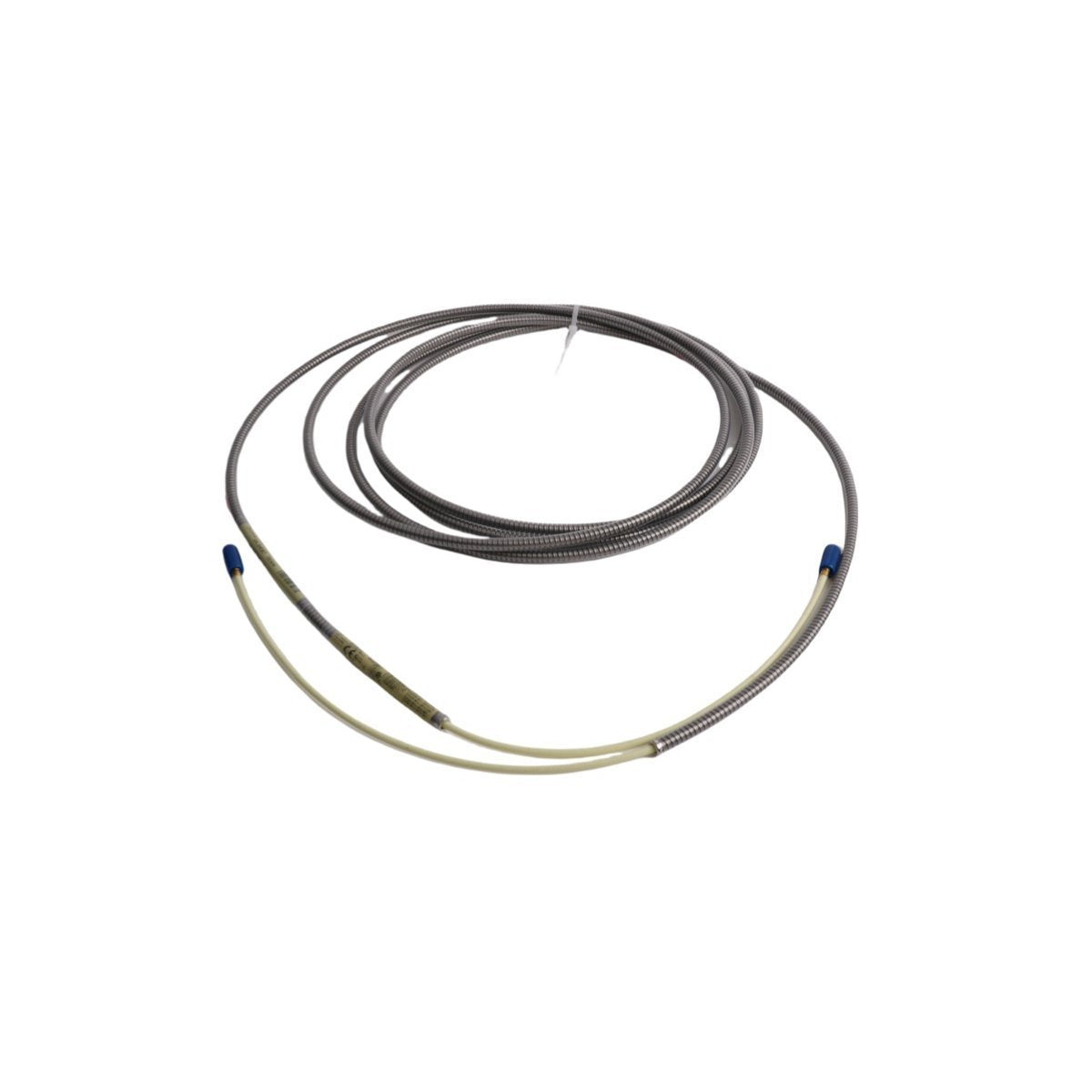

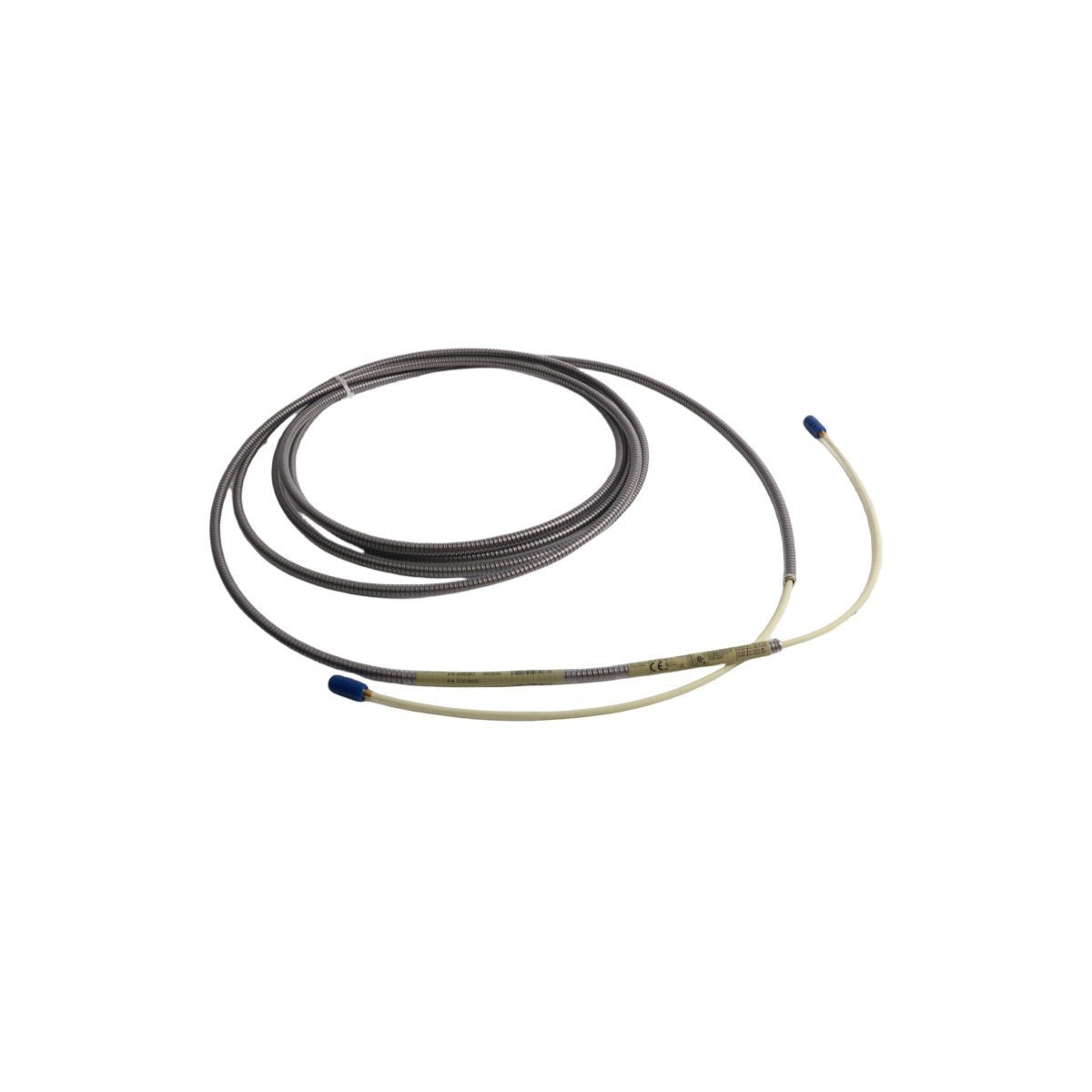

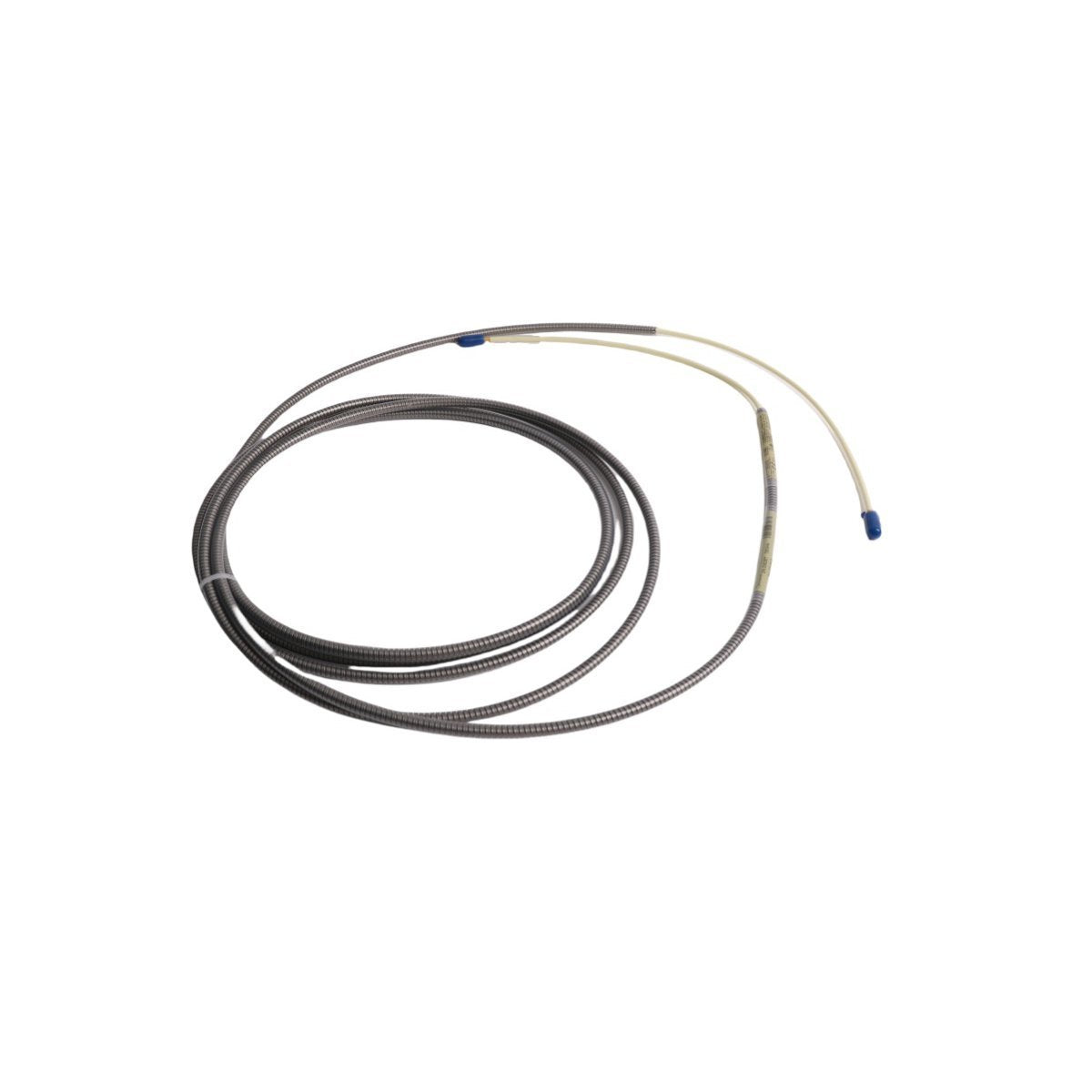

تم تكوين الكابلBently Nevada 21747-045-01 (كابل التمديد 21747-045-01) لنقل الإشارة بين المجسات التقاربية ومستشعرات Proximitor، ويوفر تنفيذًا فيزيائيًا مباشرًا لتوجيه الإشارة المحورية منخفضة الفقد ضمن منصات أنظمة المحول القديمة.

مصفوفة النموذج وتصنيف التكوين

يتبع كابل التمديد من السلسلة 21747 معيار تكوين Bently Nevada القديم:

• 21747: رقم جزء كابل التمديد.

• 045: طول الكابل (4.5 متر).

• 01: خيار الموصل والإنهاء.

المواصفات الفنية

خصائص مجس التيار الدوامي و TSI

تم تصميم تجميع الكابل هذا للحفاظ على اتساق مقاومة النظام، مما يضمن معايرة دقيقة لمجس التيار الدوامي لمراقبة الاهتزاز والإزاحة. نظرًا لأن أنظمة المحول القديمة تتم معايرتها كمجموعة متكاملة (مجس + كابل تمديد + Proximitor)، فإن طول الكابل هو أحد مكونات منحنى استجابة التردد الكلي. يستخدم الهيكل درعًا قياسيًا لقمع التداخل، مع الحفاظ على دقة الإشارة في رفوف المراقبة الصناعية. مطلوب دمج مناسب لتحقيق نقطة ضبط جهد الفجوة الاسمية -10 VDC ولمنع توهين الإشارة على مدى تشغيل الكابل المحدد.

معلومات الطلب

• كابل تمديد (1) 21747-045-01.

• أغطية موصلات واقية.

• الوثائق الفنية.

• ملاحظة: تم تصميم هذا الكابل لأطوال نظام قديمة محددة؛ تحقق من متطلبات المعايرة على مستوى النظام قبل النشر.

إرشادات التركيب الميداني

• التوجيه: قم بتركيب الكابلات في قنوات أو صواني مخصصة؛ حافظ على فصلها عن خطوط الجهد العالي لمنع التداخل الكهرومغناطيسي.

• التوصيل: تأكد من أن الموصلات المحورية متصلة بالكامل ومحكمة باليد. لا تستخدم أدوات قد تتلف أجسام الموصلات أو المسامير المركزية.

• الحماية: ضع شحم عازل على خيوط الموصلات في البيئات الصناعية عالية الرطوبة أو المسببة للتآكل للتخفيف من مقاومة التلامس.

• تخفيف الإجهاد: استخدم مشابك الكابلات لتوفير تخفيف الإجهاد في كل من طرف المجس وطرف Proximitor لمنع التوتر الميكانيكي على الموصلات.

• نصف قطر الانحناء: التزم بالحد الأدنى لنصف قطر الانحناء لتجنب إتلاف العازل الداخلي أو درع الكابل المحوري.

الأسئلة الشائعة

• هل يؤثر طول كابل التمديد على المعايرة؟

  نعم. يتم معايرة نظام المحول لطول إجمالي محدد. سيؤدي تغيير طول الكابل أو تبديل المكونات إلى تغيير استجابة النظام.

• هل هذا الكابل متوافق مع مكونات سلسلة 3300 XL؟

  كابل السلسلة 21747 هذا مخصص في المقام الأول للأنظمة القديمة. يجب التحقق من التوافق مع مكونات 3300 XL مقابل أدلة النظام المحددة.

• هل يمكنني تقصير طول الكابل البالغ 4.5 متر؟

  لا. يؤدي تغيير الطول إلى تغيير مقاومة النظام واستجابة التردد، مما سيبطل معايرة المصنع ويقلل من جودة بيانات الاهتزاز.

• كيف أحدد الكابل التالف؟

  القراءات غير المنتظمة، أو قفزات الضوضاء، أو حالة الدائرة المفتوحة/القصيرة المشار إليها على رف المراقبة هي علامات شائعة لتلف الكابل أو تلوث الموصل.

• ما هي أقصى درجة حرارة تشغيل؟

  تم تصنيف الكابل للتشغيل المستمر حتى +177 درجة مئوية؛ تأكد من أن التوجيه يتجنب المناطق التي تتجاوز هذا الحد.

• كيف أحمي الملامسات المطلية بالذهب؟

  احتفظ بالأغطية الواقية على الموصلات حتى خطوة التركيب النهائية وتجنب ملامستها للمذيبات الصناعية أو الأدوات الحادة.

• هل يتطلب هذا الكابل تأريضًا؟

  يتم تأريض درع الكابل من خلال تثبيت وتوصيل Proximitor؛ تأكد من أن النظام بأكمله لديه مسار منخفض المقاومة إلى أرضية الماكينة.

• كيف يتم التحقق من الاستمرارية الكهربائية؟

  يمكن التحقق من الاستمرارية باستخدام مقياس متعدد عالي المقاومة للتحقق من وجود دائرة مفتوحة أو قصيرة بين السن المركزي والدرع.
