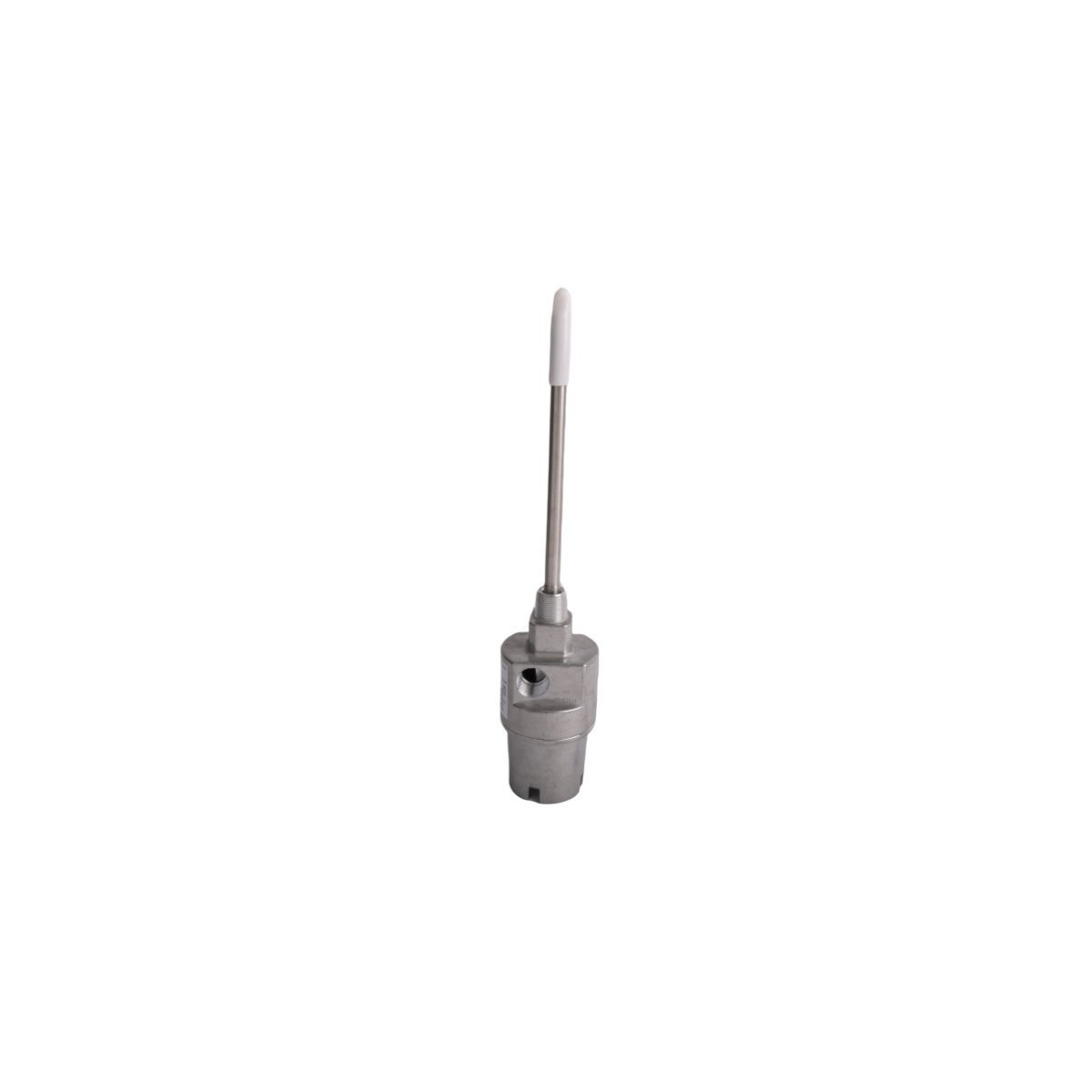

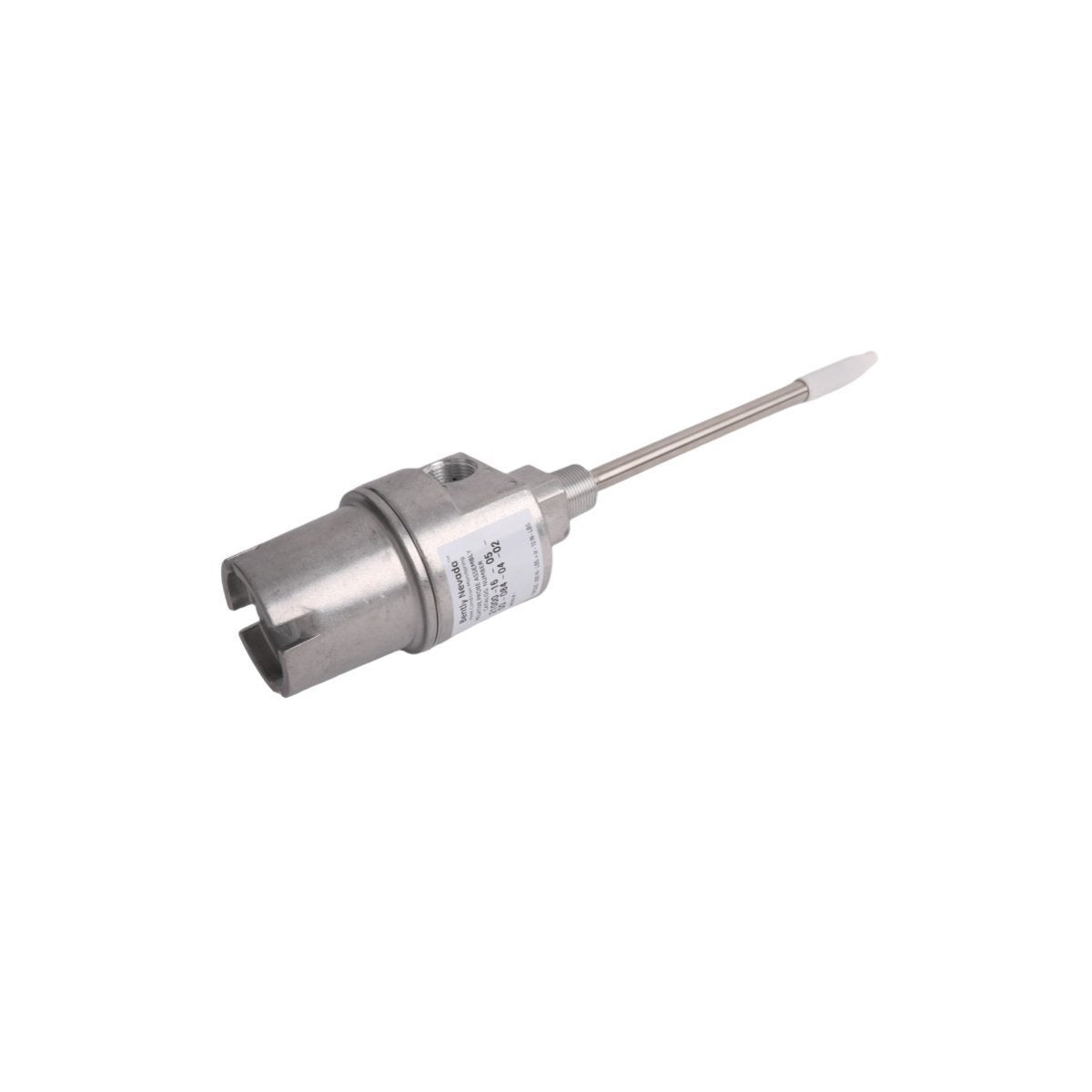

يعمل جهاز Bently Nevada 21000-34-10-20-062-04-02 كغطاء للمجس التقاربي 21000 Assemblies المُستخدم لتنفيذ التركيب الخارجي والحماية البيئية للمجسات التقاربية عبر منصات أدوات الإشراف على التوربينات (TSI). يوفر هذا التجميع الميكانيكي تغليفًا هيكليًا، مما يسمح بالتعديل عبر الإنترنت وتحديد موضع مستشعرات التقارب بالنسبة إلى الأعمدة الدوارة الداخلية تحت ضغوط غلاف التشغيل الحي.

خيارات رمز المكونات

• 21000: وحدة غطاء مسبار التقارب الأساسية المقاومة للانفجار.

• -34: خيار تهيئة خيط المسبار (خيوط 5/8-18 UNF).

• -10: خيار واجهة تركيب الأنبوب (تخطيط NPT مزدوج 1/2-14).

• -20: خيار مادة الهيكل الرئيسي (هيكل من الفولاذ المقاوم للصدأ 316).

• -062: خيار طول إدخال الكم (عمق معاير 6.2 بوصة).

• -04: مواصفات مركب الحلقة الدائرية (مانعات تسرب الإيثيلين بروبيلين).

• -02: مجموعة أدوات تركيب الأجهزة الميكانيكية ذات التركيب العكسي.

بيانات الأداء والمواصفات المادية

مراقبة الآلات وواجهة ديناميكيات الدوار

يزيل الغلاف المصنوع من الفولاذ المقاوم للصدأ 310 ذو الكتلة العالية والصلابة الهيكلية 21000-34-10-20-062-04-02 تضخيم الرنين عالي التردد، مما يحافظ على خطوط أساس قياس مسبار التيار الدوامي الحقيقية. من خلال تثبيت جسم المسبار 5/8-18 UNF بإحكام، تعمل الوحدة على تخميد الاقتران الميكانيكي المتبادل الذي يمكن أن يشوه القياس عن بعد لديناميكيات الدوار في الوقت الفعلي. يحقق أخصائيو الأجهزة التحقق من جهد الفجوة (أهداف -10 VDC) عن طريق تمديد أو سحب برميل الكم الداخلي القابل للتعديل بطول 6.2 بوصة. يعمل هذا التكوين على استقرار وجه رأس المستشعر بالنسبة إلى عمود الهدف، مما يحسن مسارات قمع التداخل بين حلقات التقارب المتوازية على نفس كتلة المحمل.

توضيحات تقنية

س: كيف تعمل موانع تسرب الإيثيلين بروبيلين الداخلية ذات اللاحقة -04 تحت ظروف العملية؟

ج: تحدد اللاحقة -04 حلقات O-ring من الإيثيلين بروبيلين (EPDM) المصنفة للتشغيل المستمر حتى +120 درجة مئوية. يوفر هذا المركب مقاومة ضد الماء الساخن والبخار والسوائل الكاوية، على الرغم من أنه لا يجب استخدامه في اتصال مستمر مع الزيوت البترولية التي تتسبب في تدهور سلسلة البوليمر.

س: هل يمكن صيانة وحدة الغطاء هذه أثناء تشغيل الأصول الخاضعة للمراقبة بسرعة عالية؟

ج: نعم. تحافظ مسارات الختم الديناميكي المتحدة المركز على الاحتواء الميكانيكي ضد ضغوط الغلاف الداخلية أثناء حركة الكم. يسمح هذا التصميم للمشغلين باستبدال أو معايرة محولات التقارب الداخلية دون إيقاف حلقة الآلات.

س: ما هي طرق عزل التأريض المضمنة في هذا الغطاء الفولاذي الثقيل؟

ج: تحتوي بنية الكم الداخلية على أكمام عزل غير موصلة تعزل جسديًا جسم المسبار 5/8-18 UNF عن الغلاف الخارجي المصنوع من الفولاذ المقاوم للصدأ 316. يمنع هذا الفصل ضوضاء تأريض الآلة الناتجة عن الوضع المشترك من إتلاف مسارات إرجاع الإشارة ذات الجهد المنخفض.

بروتوكول التركيب الميكانيكي

قم بتركيب شفة الغطاء الأساسية المصنوعة من الفولاذ المقاوم للصدأ على وسادة آلة مسطحة ومصنعة، موجهة ضمن 0.5 درجة عمودية على محور العمود. قم بتوصيل خطوط الأنابيب 1/2-14 NPT لضمان حد أدنى يبلغ 5 خيوط كاملة من التداخل للحفاظ على احتواء المنطقة الخطرة المقاومة للانفجار. ضع طبقة رقيقة من مادة تشحيم متوافقة مع العملية على أختام EPDM قبل إدخال عمود الكم بطول 6.2 بوصة لمنع تمزق السطح. بمجرد أن يؤكد التحقق من جهد الفجوة إزاحة خط الأساس المستهدفة -10 VDC، قم بقفل مجموعة الياقة الضاغطة الخارجية للقضاء على انحراف الموضع الناتج عن اهتزاز الآلات.

محتويات حزمة الشراء

• 1 × جسم غطاء خارجي من الفولاذ المقاوم للصدأ Bently Nevada 21000 316

• 1 × غطاء حامل مسبار قابل للتعديل بطول 6.2 بوصة (جاهز لخيط 5/8-18 UNF)

• 2 × حلقات إغلاق من الإيثيلين بروبيلين

• 1 × حزمة أجهزة تركيب هيكلية بتركيب عكسي

• 1 × غطاء واقي فولاذي ملولب خارجي

شحن وتجميع التعبئة والتغليف

وقت التسليم: 2-7 أيام عند الانتهاء من الدفع، يتم شحنها عبر شبكات النقل العالمية المتميزة بما في ذلك DHL/FEDEX/UPS. يتم إغلاق جميع المكونات المصنعة داخل أغلفة تغليف صناعية شديدة التحمل مضادة للكهرباء الساكنة ويتم تثبيتها داخل كتل رغوة البولي إيثيلين عالية الكثافة المقطوعة خصيصًا لمنع ضغط الخيط أو خدش السطح أثناء النقل.
