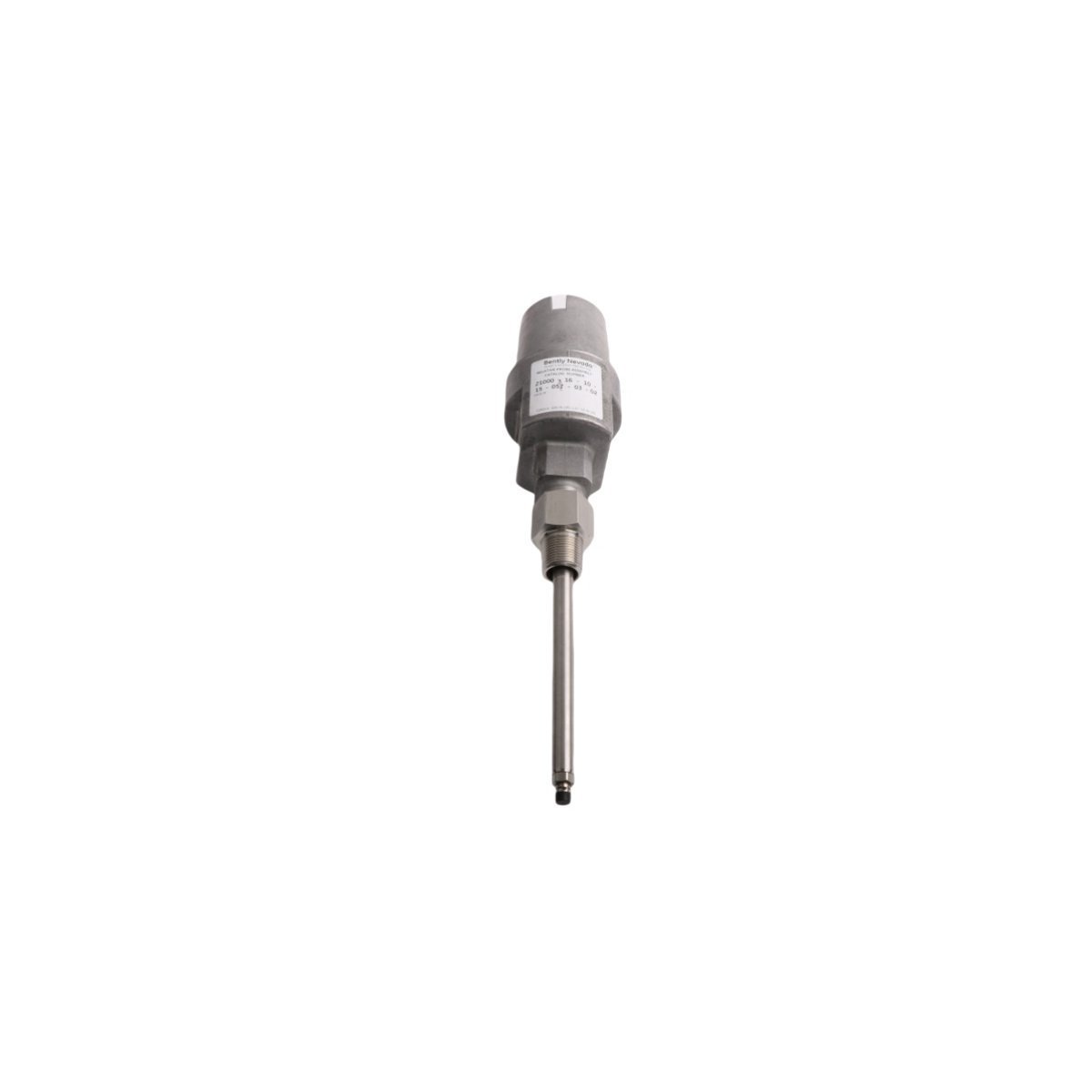

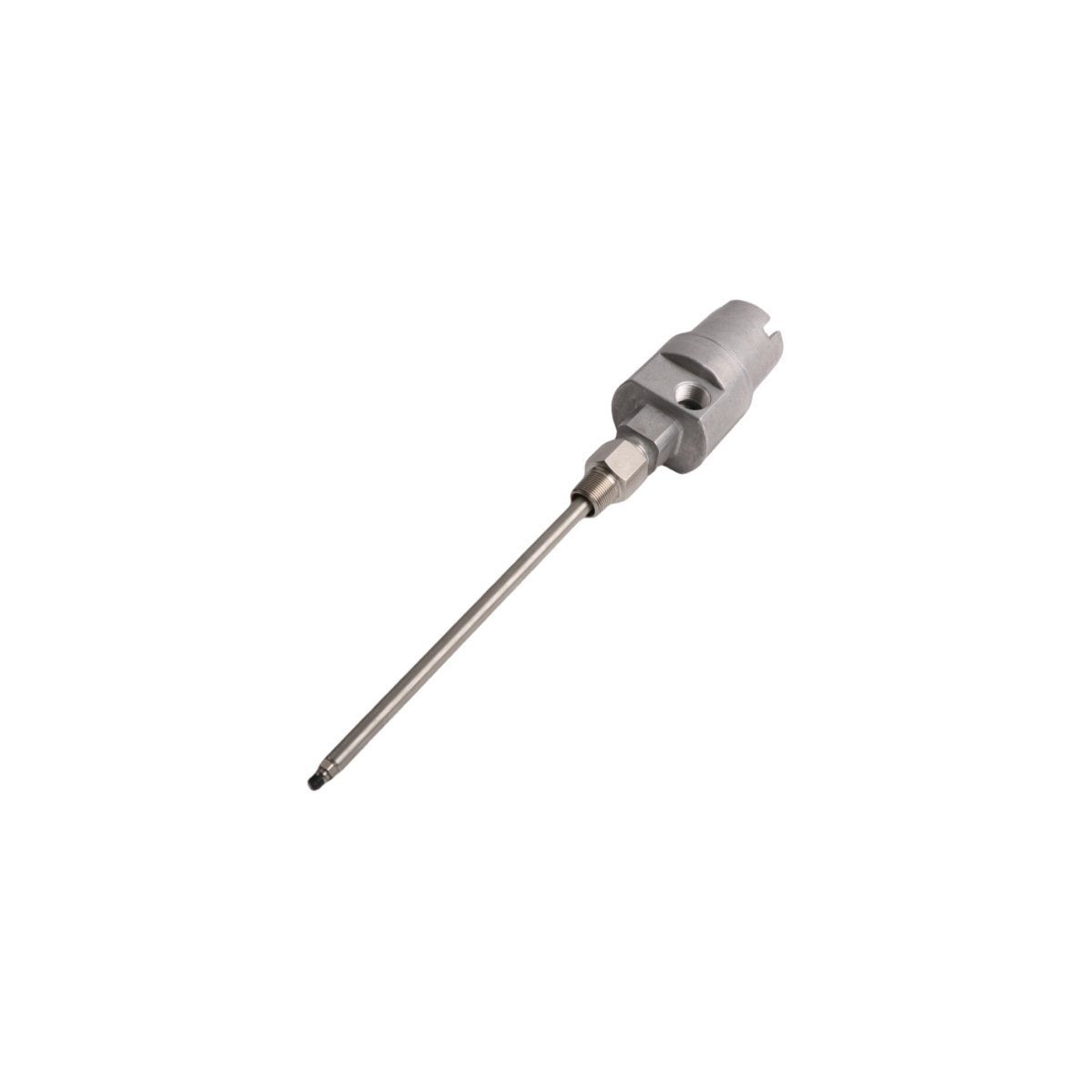

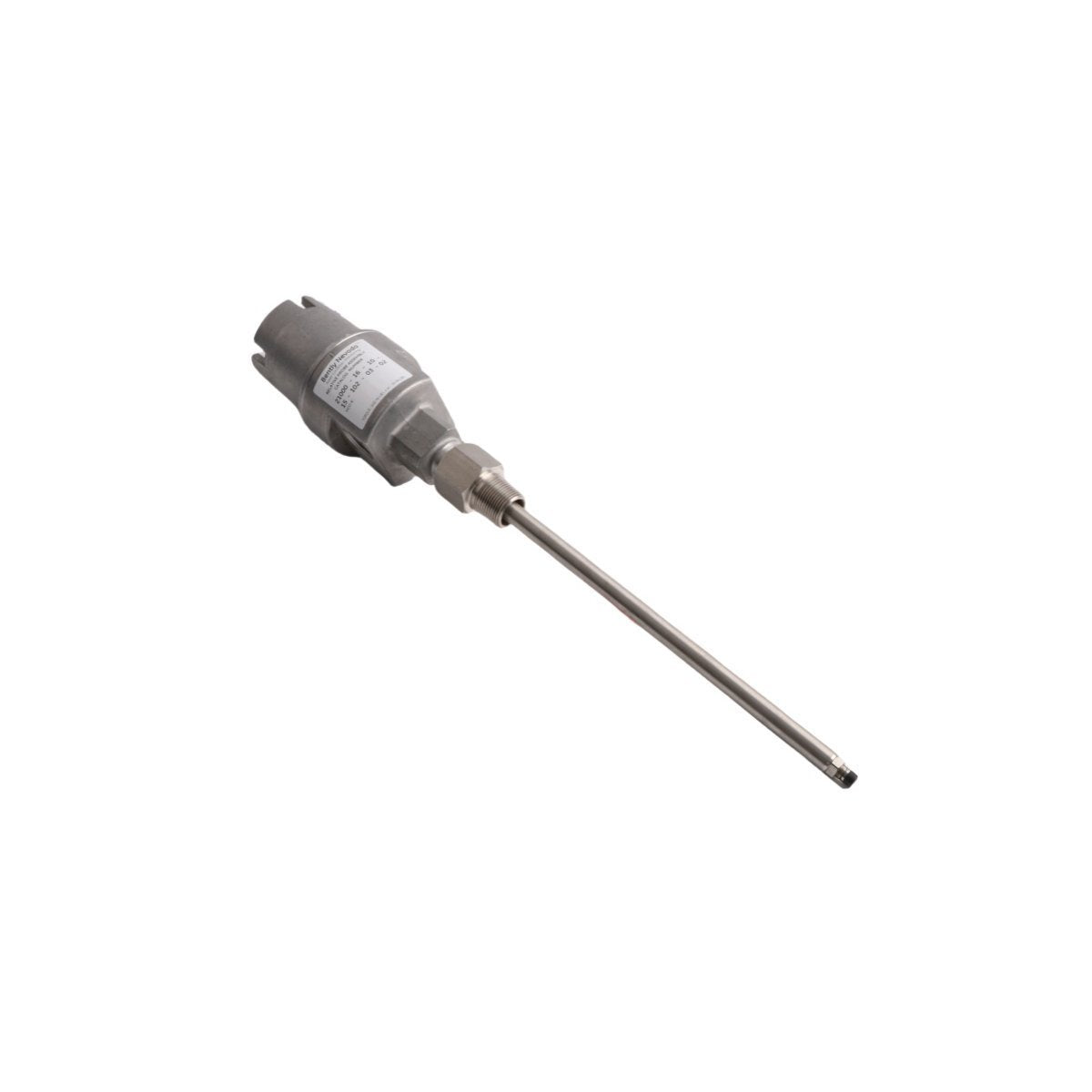

يعمل Bently Nevada 21000-28-05-15-012-04-02، والمدرج أيضًا في الكتالوج باسم السلسلة 21000 من Proximity Probe Housing، كمكون أجهزة مخصص لتحديد الموضع الميكانيكي والاحتواء البيئي للمحولات الكهرومغناطيسية الدوامية داخل واجهات غلاف الماكينة.

مصفوفة تكوين النموذج

يشير رقم الجزء 21000-28-05-15-012-04-02 إلى تكوين تجميع محدد. تحدد المعلمات واجهة خيط مسبار 1/2-20 UNF، وخيط تثبيت 1/2 بوصة NPT، وطول غلاف 12 بوصة (حوالي 305 ملم). تم تصميم هذا التجميع لتسهيل تحديد الموضع المحوري لطرف المحول بالنسبة لسطح عمود الدوران، مما يضمن بقاء مسافة الفجوة مستقرة أثناء تشغيل الماكينة.

مواصفات الأجهزة

أداء المحول الكهرومغناطيسي الدوامي

تعتمد دقة النظام في مراقبة ديناميكيات الدوار على الاستقرار الميكانيكي لمجموعة الغلاف. يجب تثبيت الغلاف باستخدام صامولة القفل المدمجة لمنع انحراف الإشارة الناتج عن الاهتزاز. يلزم التحقق الدقيق من جهد الفجوة أثناء التثبيت؛ يجب وضع المحول لتحقيق جهد الفجوة الاسمي المستهدف -10 VDC لضمان تشغيل إشارة الخرج ضمن النطاق الخطي المعاير. علاوة على ذلك، يجب مراعاة قمع التداخل عن طريق الحفاظ على مسافة كافية بين تركيبات المجسات المتعددة لمنع التداخل الكهرومغناطيسي من المذبذبات المجاورة.

## معلومات الطلب

• 1x مجموعة غلاف مسبار 21000-28-05-15-012-04-02

• 1x صامولة قفل وحلقة O-ring

• 1x وثائق التثبيت الفنية

إرشادات التثبيت الميداني

• تحضير السطح: تأكد من أن قاعدة تثبيت الماكينة مسطحة ومُسنّنة لعمق يسمح بما لا يقل عن 5 دورات كاملة لسن اللولب NPT الخاص بالتركيب.

• الإغلاق: ضع مانع تسرب للخيط معتمد من الصناعة على خيوط NPT لمنع تسرب مواد التشحيم من الغلاف الداخلي.

• التمركز: قم بربط الغلاف في قاعدة التركيب واضبطه محوريًا حتى يحقق طرف المسبار جهد الفجوة المطلوب -10 VDC بالنسبة لسطح العمود.

• التأمين: أحكم ربط صامولة القفل بعزم 5.1 نيوتن متر (45 رطل-بوصة) لتثبيت موضع الغلاف ومنع الحركة الميكانيكية أثناء الدوران.

الأسئلة الشائعة

• هل هذا الغلاف متوافق مع المجسات غير الخاصة بـ Bently؟ تم تصميم الغلاف لأبعاد خيوط المجسات القياسية؛ ومع ذلك، لم يتم التحقق من التوافق مع هندسة المجسات الخاصة بالجهات الخارجية.

• ما الغرض من الطول البالغ 12 بوصة؟ يوفر هذا البعد للتطبيقات التي يكون فيها جدار غلاف الماكينة سميكًا أو يتطلب موضع تثبيت غائر للمسبار.

• هل يمكن استخدام هذا الغلاف في مناطق الزيت ذات الضغط العالي؟ نعم، شريطة إغلاق خيوط NPT بشكل صحيح وفحص الحلقة O-ring للتأكد من سلامتها لمنع تسرب السوائل.

• هل يؤثر هذا الغلاف على حساسية المسبار؟ لا، الغلاف هو مكون ميكانيكي سلبي؛ لا يغير الخصائص الكهرومغناطيسية للمسبار.

• هل يمكن إعادة استخدام صامولة القفل بعد الفك؟ نعم، إذا بقيت الخيوط سليمة وخالية من الحطام أو التشوه.

• ماذا لو لم يصل المسبار إلى الهدف؟ تأكد من أن الغلاف ملولب بعمق كافٍ في قاعدة التركيب أو تحقق من سمك غلاف الماكينة.

• لماذا تعتبر الحلقة O-ring مهمة؟ تعمل الحلقة O-ring كختم أساسي بين الجزء الداخلي للماكينة والبيئة الخارجية لاحتواء سوائل العمليات أو مواد التشحيم.

• هل يمكنني استبدال الحلقة O-ring ببديل عام؟ يوصى باستخدام الحلقة O-ring الموردة من المصنع لضمان التوافق الصحيح للمواد مع مواد التشحيم الصناعية.
