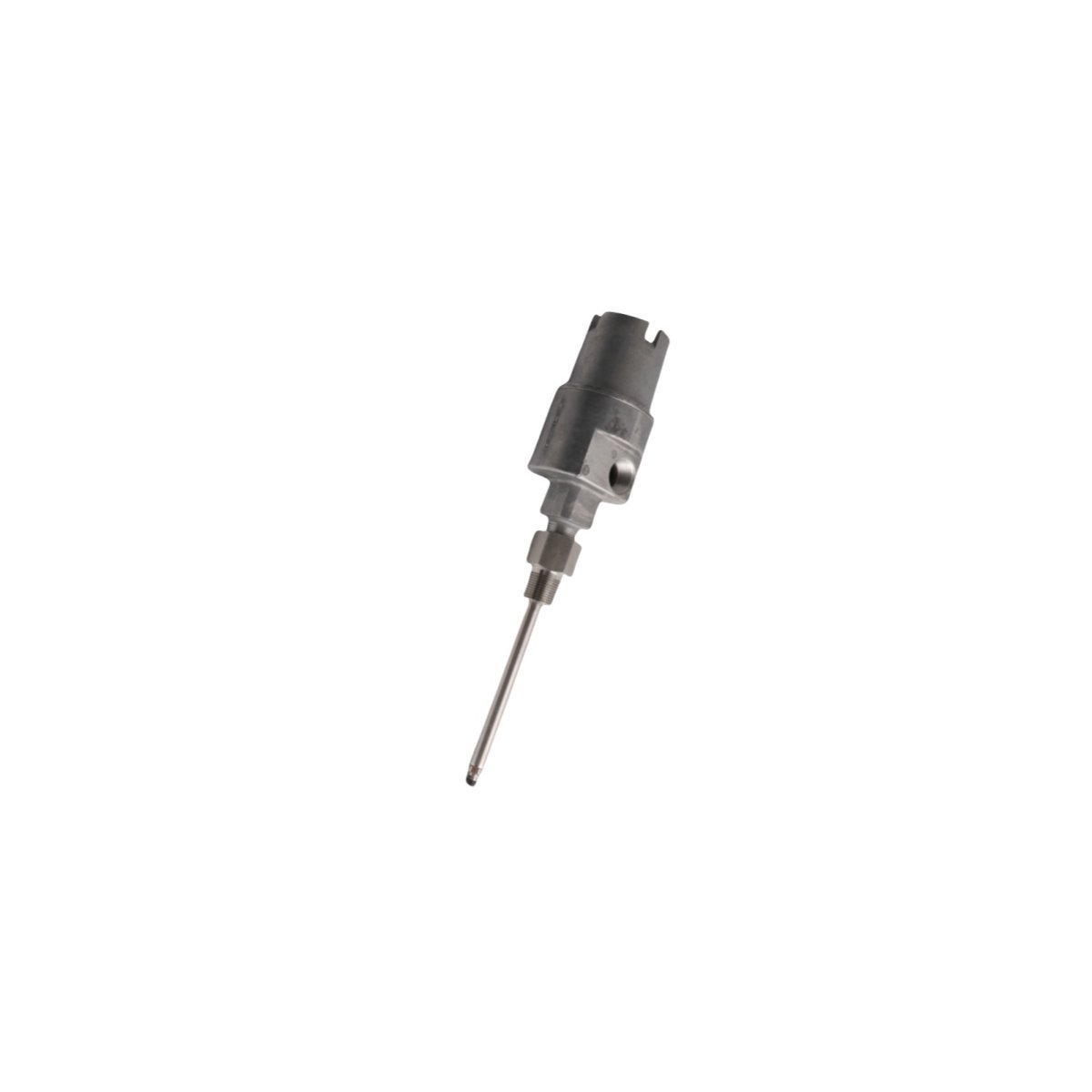

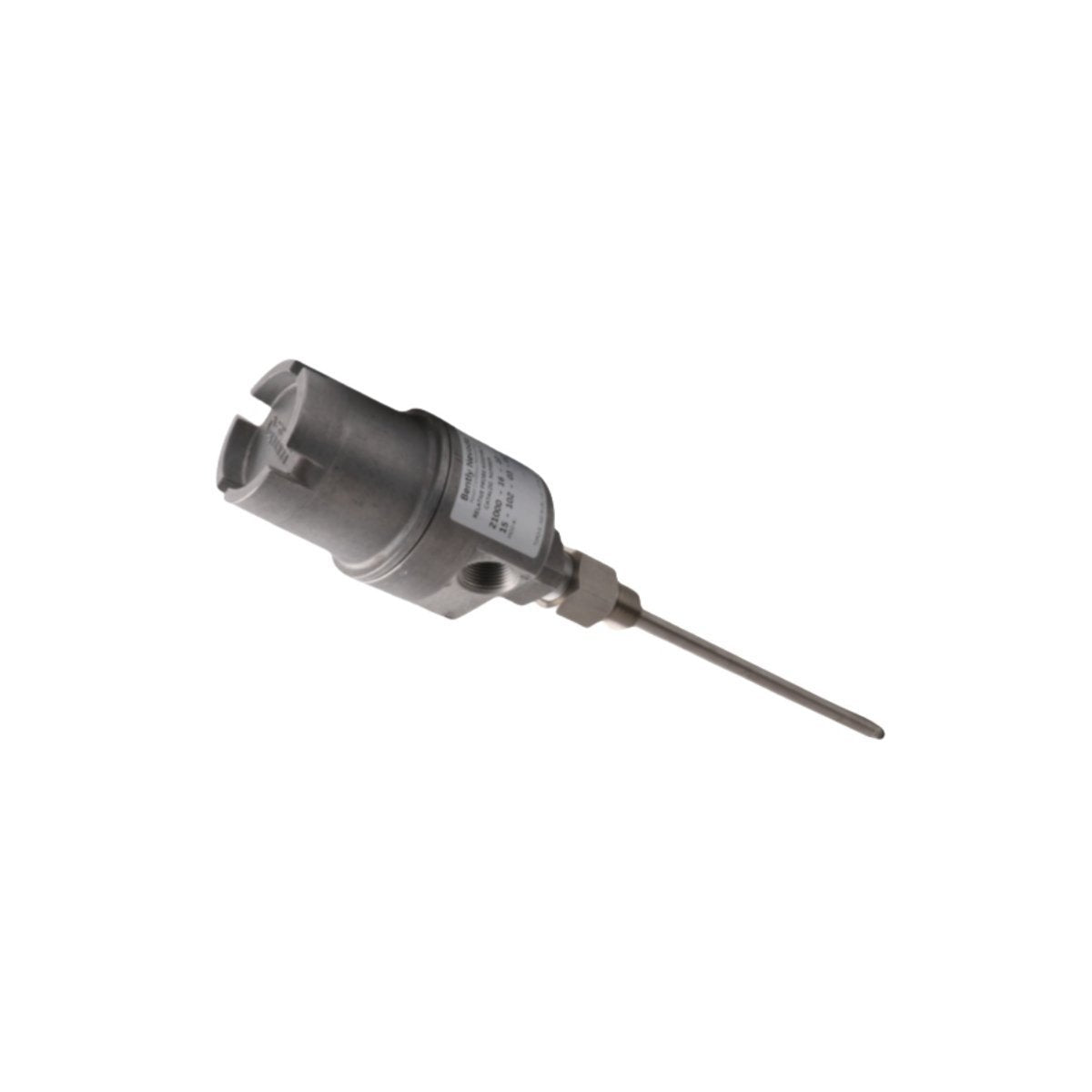

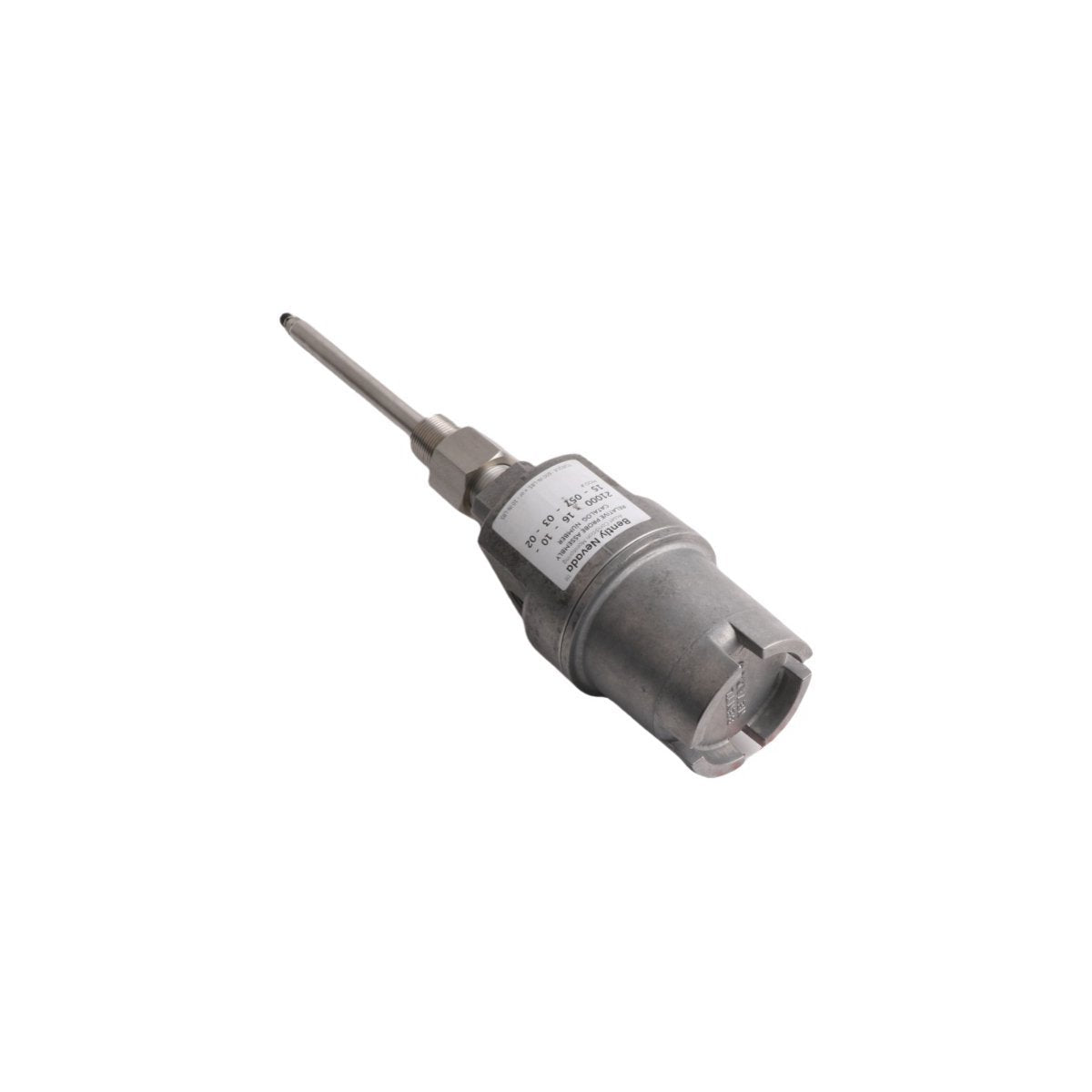

يعمل Bently Nevada 21000-28-05-00-061-03-02 (مجموعة غلاف مجس القرب 21000-28-05-00-061-03-02) كمكون مادي مخصص لحماية محولات الطاقة الميكانيكية وتعديل إعداد الفجوة داخل منصات أجهزة إشراف التوربينات (TSI).

تفكيك اللاحقة ومصفوفة النموذج

• 21000: سلسلة غلاف مجس القرب القياسية.

• 28: توافق مجس 8 مم.

• 05: خيط تركيب آلة 3/4-14 NPT.

• 00: تكوين قياسي (لا يوجد تمديد وسيط).

• 061: طول مجموعة الغلاف الإجمالي 61 مم.

• 03: واجهة قناة 1/2-14 NPT.

• 02: مواصفات مادة مقاومة لدرجات الحرارة العالية/المواد الكيميائية.

مواصفات الأجهزة

تكامل TSI الميكانيكي

يوفر غلاف سلسلة 21000 الأساس المادي لمعايرة مجس التيار الدوامي بدقة. من خلال ضمان واجهة صلبة ومنخفضة الانحراف بين غلاف الماكينة ومحول الطاقة، يزيل الغلاف ضوضاء الإشارة الناتجة عن الرنين الميكانيكي. تم تصميم هذه المجموعة للحفاظ على وضع المجس المعاير، مما يضمن أن محول الطاقة يحافظ على جهد الفجوة المحدد (الذي يتركز عادة عند -10 VDC) المطلوب لمراقبة إزاحة العمود الخطية. يقلل الهيكل المتين من مشاكل قمع التداخل في مصفوفات التركيب عالية الكثافة.

معلومات الطلب

• مجموعة غلاف واحدة (1) من طراز 21000-28-05-00-061-03-02.

• صمولة قفل قياسية وصمولة تثبيت.

• طقم سدادات O-ring لتركيب محكم الضغط.

• ملاحظة: تأكد من توافق عمق منفذ الماكينة لضمان أن طول 61 مم يلبي متطلبات بروز المجس المحددة.

إرشادات التثبيت

• تحضير المنفذ: نظف منفذ الماكينة جيدًا لإزالة أي مواد مانعة للتسرب أو حطام معدني متبقي قد يعرض السداد المحكم للضغط للخطر.

• المحاذاة: تأكد من أن الغلاف عمودي على خط محور العمود؛ تحقق من إمكانية ضبط طرف المجس إلى مسافة الفجوة المطلوبة دون عوائق.

• ضبط العمق: استخدم ميكرومتر العمق لضبط الفجوة؛ أحكم ربط صواميل التثبيت فقط بعد تأكيد جهد الفجوة المطلوب عند طرف اختبار إدخال الشاشة.

• التأريض: ثبت الغلاف المصنوع من الفولاذ المقاوم للصدأ بهيكل الماكينة لتوفير مسار تأريض منخفض المعاوقة للدرع الكهرومغناطيسي لمحول الطاقة.

• إدارة القناة: ثبت القناة الواقية داخل وصلة 1/2-14 NPT؛ تجنب نصف أقطار الانحناء الحادة التي قد تسبب إجهادًا ميكانيكيًا على درع الكابل المحوري.

الأسئلة المتداولة

• هل يمكن استخدام هذا الغلاف لمراقبة الاهتزازات الشعاعية؟

  نعم، إنه مصمم للمجسات القريبة القياسية المستخدمة في تطبيقات مراقبة الاهتزازات الشعاعية، والموضع المحوري، والسرعة في الآلات التوربينية الصناعية.

• ما هو تأثير رنين الغلاف على دقة الإشارة؟

  يمكن أن يتسبب الرنين الميكانيكي أو الغلاف غير المحكم في إدخال بيانات اهتزاز خاطئة؛ يلزم تركيب صلب ومحكم بشكل صحيح لضمان دقة الإشارة.

• هل مادة الغلاف مقاومة لزيت التوربينات؟

  نعم، الفولاذ المقاوم للصدأ من سلسلة 300 متوافق كيميائيًا مع معظم زيوت التوربينات القياسية، والزيوت الاصطناعية، والزيوت الهيدروليكية.

• كيف تُستخدم وصلة القناة؟

  تثبت الوصلة المدمجة القناة الواقية، وتحمي كابل محول الطاقة من التأثيرات البيئية، ورذاذ الزيت، والتلف المادي.

• هل تتضمن هذه المجموعة مجس القرب؟

  لا، هذه مجموعة غلاف ميكانيكي؛ يُطلب مجس القرب وكابل التمديد بشكل منفصل.

• هل يمكن استخدام الغلاف في تجاويف الزيت عالية الضغط؟

  نعم، بشرط أن تُثبت خيوط 3/4-14 NPT بمادة مانعة للتسرب أو مركب خيط مصنف للضغط العالي.

• كيف يمكنني تأكيد متطلبات الطول 61 مم؟

  تأكد من عمق المنفذ ومسافة بروز المجس المطلوبة؛ 61 مم هو الطول الإجمالي من خيط التركيب إلى واجهة القناة.

• هل متطلبات تأريض الغلاف حاسمة؟

  نعم، الحفاظ على مسار تأريض منخفض المعاوقة هو شرط لتقليل تداخل RFI/EMI على إشارة التيار الدوامي الحساسة.
