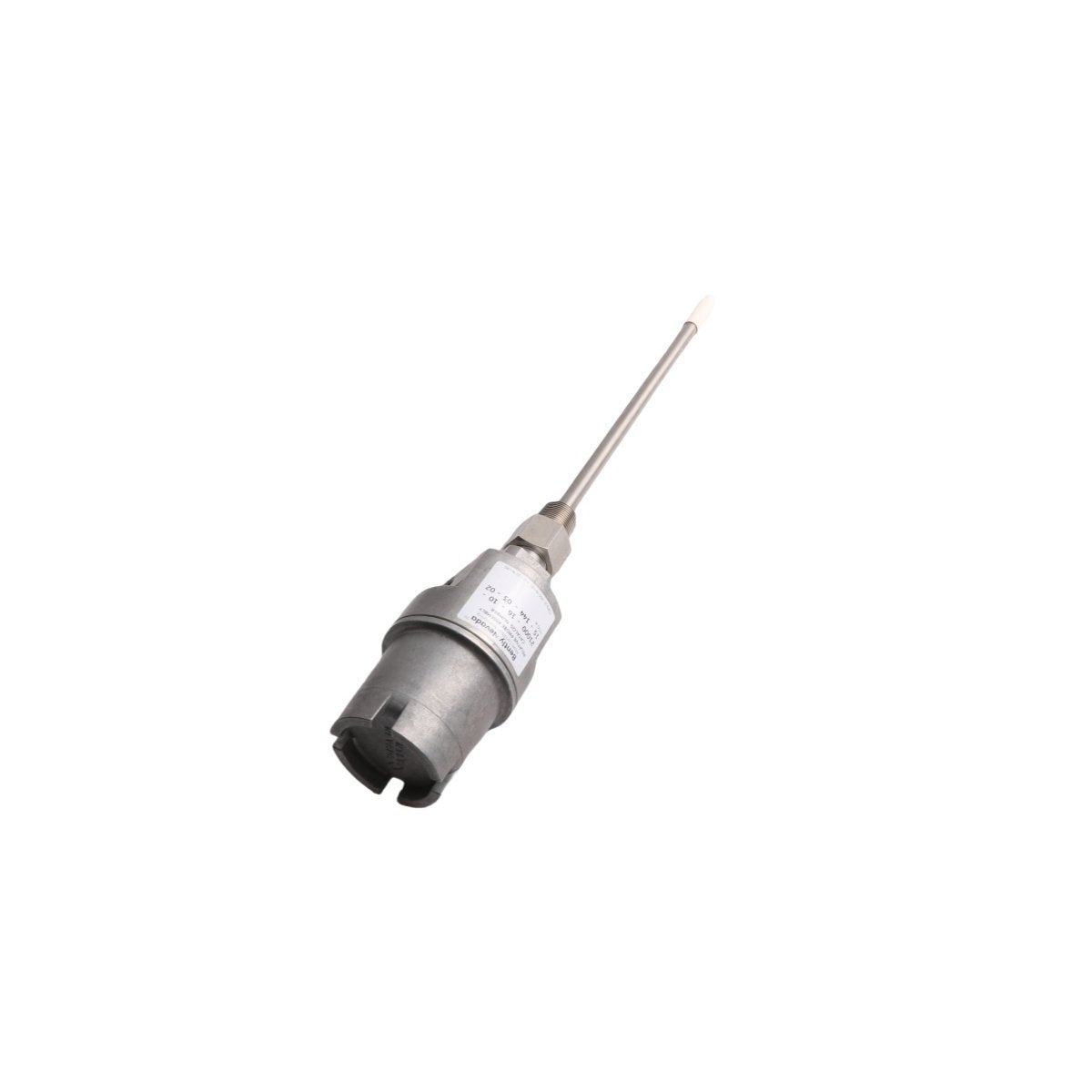

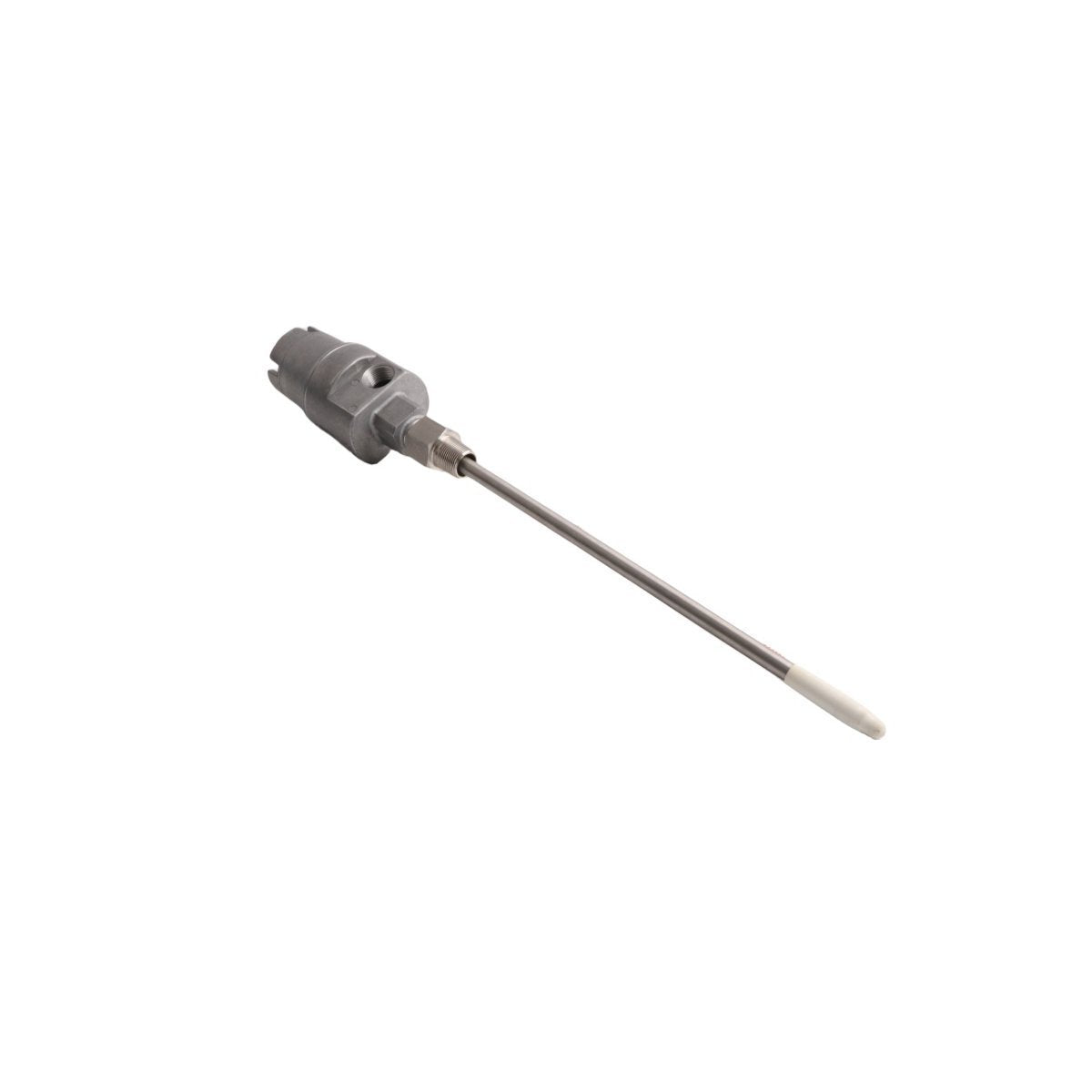

يعتبر Bently Nevada 21000-00-00-00-00-02 بمثابة21000مجموعة غلاف مجس القرب الأساسية المستخدمة لتنفيذ إحكام ميكانيكي دقيق وحماية فيزيائية لمجسات القرب عبر منصات سلسلة 21000. تحيط الآلية الميكانيكية بمستشعر المجس الداخلي لعزل مكونات المحول الكهربائي عن سوائل المعالجة ذات الضغط العالي، ورذاذ زيت التشحيم الداخلي، والملوثات البيئية الخارجية، مع تسهيل الضبط الخارجي لفجوة التتبع.

انهيار ترميز اللاحقة الهيكلية

• 21000: تسمية القاعدة لتجميع غلاف مجس القرب المصنوع من الألومنيوم.

• -00: خيار طول سن اللولب للمجس يحدد تكوين خط الأساس الأدنى/الفارغ.

• -00: خيار الطول الكلي للمجس يحدد الافتراضي للخيار القياسي الذي يطابق التخطيط.

• -00: خيار بئر التهدئة يحدد عدم وجود هيكل مرفق لبئر التهدئة.

• -00: خيار موضع كم الغلاف المقاوم للانفجار يحدد طول الدخول القياسي الافتراضي.

• -02: خيار موافقة الوكالة يحدد علامات الامتثال المقاوم للانفجار في البيئات الخطرة المصنفة بمنطقة ATEX / IECEx.

المواصفات الفيزيائية والبيئية

واجهة دوّارة ديناميكية ميكانيكية والتحقق من جهد الفجوة

يحكم الهيكل الميكانيكي لغلاف 21000-00-00-00-00-02 المحاذاة الفيزيائية للمجس المثبت داخليًا (تيار إيدي) بالنسبة للعمود المستهدف. أثناء حلقات التركيب الميداني، يقوم المهندسون بمعالجة قسم الأسطوانة الملولبة الخارجية لتغيير خلوص فجوة المستشعر، مما يسمح بالتقاط الهدف بدقة. يسمح ضبط كم الغلاف الخارجي هذا للموظفين التقنيين بتأمين هدف التحقق من جهد الفجوة الضروري (أهداف -10 VDC) على وحدات التشغيل الداخلية دون تعريض الأفراد أو الإلكترونيات لعناصر ديناميكية الدوار قيد التشغيل، بينما يضمن الدرع المعدني الهيكلي قمع التداخل بين قنوات القياس الشعاعية.

قائمة محتويات طقم اللوجستيات

• هيكل غلاف ألومنيوم واحد (1) Bently Nevada 21000-00-00-00-00-02

• طقم إحكام حاجز سائل (O-ring) داخلي واحد (1)

• مجموعة صامولة قفل ملولبة وحلقة ضبط واحدة (1)

• دليل شهادة فنية يحدد مقاييس تصنيف السلامة القياسية

إرشادات التركيب الميكانيكي والإغلاق

• تأكد من أن منفذ الاستقبال الرئيسي لغلاف الآلة نظيف وخالي من النتوءات قبل ربط جسم الغلاف في مكانه.

• ربط مجموعة قاعدة الغلاف في جدار غلاف الآلة باستخدام 5 لولبات NPT كاملة على الأقل لتلبية قيود الإغلاق البيئية القياسية.

• تأمين مجس القرب الداخلي داخل كم تجويف الغلاف، وتمرير سلك الكابل المدمج عبر القنوات التوجيهية الداخلية.

• توصيل مقياس فولت رقمي معاير بنقاط اختبار Proximitor المقابلة لمراقبة جهود الخرج أثناء تعديل تصميم الخيط الخارجي.

• تدوير مجموعة ضبط الغلاف حتى الوصول إلى إحداثي التحقق من فجوة -10 VDC الموحد، ثم قفل صامولة القفل السداسية حتى 11.3 نيوتن متر لتجميد الحركة الميكانيكية.

بروتوكول التعبئة والتغليف والشحن اللوجستي

وقت التسليم: 3-5 أيام عند الانتهاء من الدفع، مع توجيه جميع الشحنات عبر شركات الشحن العالمية المميزة بما في ذلك DHL أو FEDEX أو UPS. يتم إرفاق مجموعات الغلاف الميكانيكية داخل كتل تغليف صناعية مضادة للكهرباء الساكنة وعالية المتانة مع حاجز بخاري لمنع أكسدة الواجهات الملولبة والمقاعد المصنوعة من الألومنيوم. تتميز حاويات التعبئة الرئيسية بهياكل رغوة بولي يوريثان مصبوبة عالية الكثافة ومتعددة الطبقات لعزل التفاوتات الفيزيائية ومسارات الخيط عن التشويه الحركي أثناء خطوط النقل الدولية.

الأسئلة الشائعة في الهندسة التقنية

س: هل يمكن للمهندس استبدال أو تعديل مجس القرب الداخلي دون إزالة غلاف سلسلة 21000 هذا من علبة الآلة؟

ج: نعم. تسمح هندسة سلسلة 21000 بفك الغطاء الخلفي الخارجي، مما يتيح استخراجًا أو تركيبًا مباشرًا لعنصر المجس الداخلي دون كسر ختم عملية NPT الأساسي على جدار غلاف الآلة.

س: ما هي حالة الفشل التي تنشأ إذا تدهور ختم حلقة O-ring لسائل العملية الداخلي بمرور الوقت؟

ج: يؤدي تدهور حلقة O-ring إلى السماح لزيوت أو أبخرة العملية بالانتقال إلى تجويف كم الغلاف. على الرغم من أن هذا لا يسبب ضررًا ميكانيكيًا فوريًا للغلاف، إلا أن تجمع الزيت حول وصلات كابل المجس يمكن أن يشوه سعة الحلقة، مما يسبب أخطاء أثناء التحقق من جهد الفجوة.

س: هل مجموعة الغلاف المحددة هذه متوافقة مع خيارات مجسات القرب المدرعة؟

ج: لا. تم تكوين قنوات التوجيه الداخلية وتفاوتات خلوص الكابل لهذا النموذج لكابلات المجسات المحورية القياسية غير المدرعة ذات واجهات ClickLoc. تتطلب الكابلات المدرعة هندسة تجويف داخلي أكبر لمنع التواء أثناء حلقات الضبط الفيزيائي.
