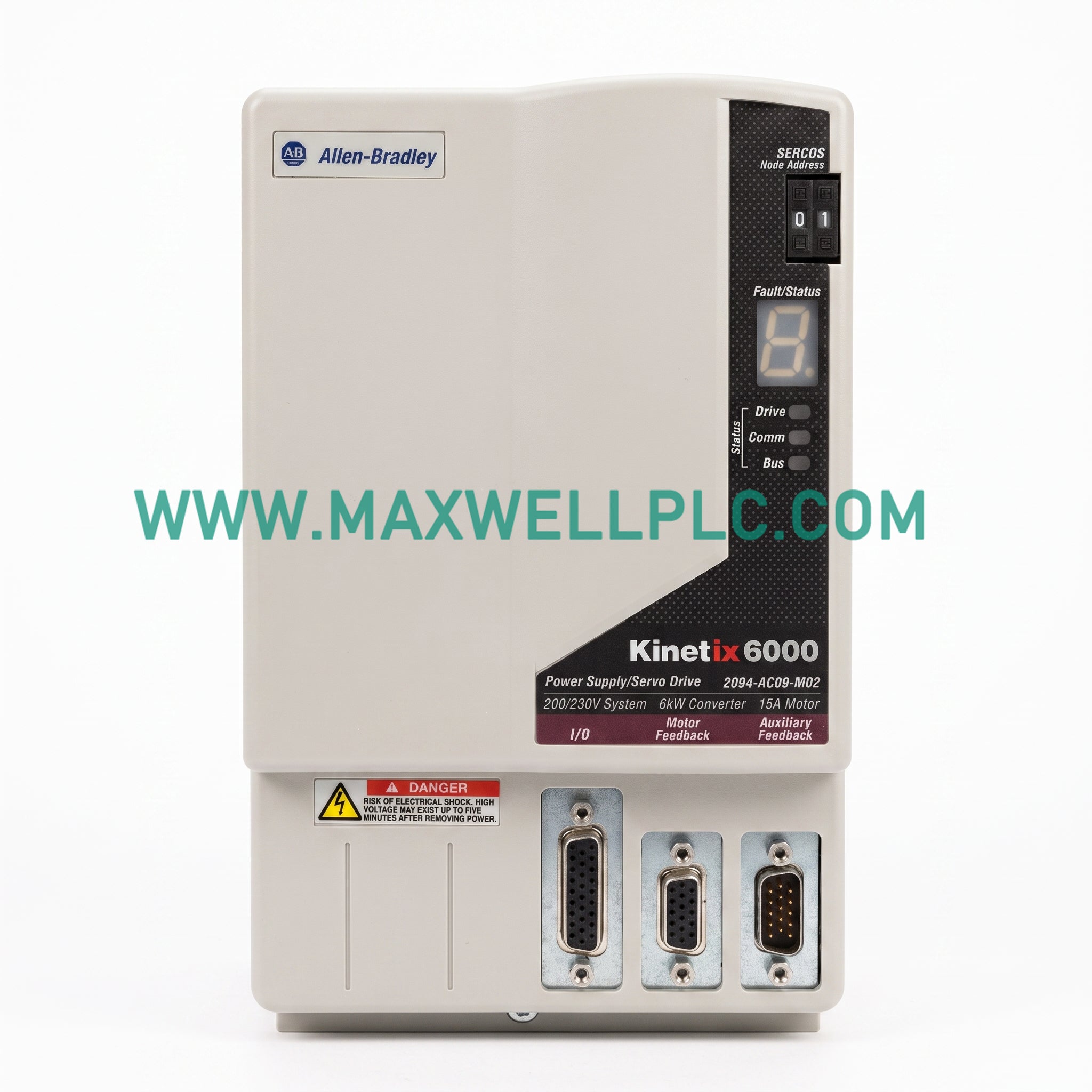

يعمل Allen-Bradley 2094-AC09-M02 كوحدة محاور متكاملة 2094-AC09-M02 أساسية تُستخدم لإجراء تحويل الطاقة من تيار متردد إلى تيار مستمر والتحكم في عاكس محور محرك السيرفو عبر منصات Kinetix 6000. وهي تضم محول بقدرة 6 كيلو واط يقوم بتصحيح إدخال 200 / 230 فولت تيار متردد إلى وصلة ناقل تيار مستمر مشتركة، إلى جانب حلقة عاكس مدمجة بقدرة 3.4 كيلو واط توفر خرجًا مستمرًا قدره 15 أمبير لمحور سيرفو محلي بدون هياكل دوائر مادية لإيقاف عزم الدوران الآمن.

تكوين الوحدة ومصفوفة سلسلة اللاحقة

• 2094: مرجع كتالوج قاعدة نظام سيرفو متعدد المحاور المعياري Kinetix 6000.

• AC09: معلمة سعة طاقة المحول تشير إلى قسم محول بقدرة 6 كيلو واط و19 أمبير.

• M02: معلمة سعة طاقة عاكس المحور تشير إلى قسم عاكس بقدرة 3.4 كيلو واط و15 أمبير.

• اللاحقة /A: تسلسل مراجعة الأجهزة لمواصفات التصنيع الأساسية.

المعلمات الفنية

معالجة الناقل الفرعي الحتمية ومصفوفة المزامنة

تستخدم الوحدة المتكاملة إطار عمل لوحة خلفية متزامنة عالية السرعة لمواءمة مراحل المقوم والعاكس على مرحلتين. يتم توزيع حركة البيانات بسلاسة عبر شبكات Profinet / EtherNet/IP الحتمية عبر روابط رقمية مباشرة، مما يمنع تصادم البيانات. تتيح توافقية فلاش البرامج الثابتة للمصنع تحديثات التعليمات البرمجية الدقيقة الميدانية المتزامنة عبر نظام المحاور المتكامل. يثبت هذا الإعداد قابلية التوسع في كثافة الإدخال/الإخراج متعددة المحاور أثناء تغييرات الأحمال الدورية الثقيلة، مما يمنع التذبذب في التوقيت أو انخفاض الأداء عبر ناقل التيار المستمر المشترك.

مجموعة تجميع التعبئة والتغليف

• 1 وحدة محاور متكاملة Allen-Bradley 2094-AC09-M02

• 1 كتلة موصل طرفي لخط المصنع

• 1 بطاقة مكون التثبيت وورقة المعايرة

إرشادات التثبيت المادي

• التحكم في محاذاة السكة

  قم بتثبيت الهيكل على تصميم سكة الطاقة المتكاملة Kinetix 6000. أحكم ربط جميع وصلات التثبيت الخاصة بالأجهزة لإنشاء مسار تأريض قوي بين اللوحة الخلفية للوحدة ولوحة الحاوية.

• وصلات شريط الأطراف

  قم بتوجيه خطوط مصدر الطاقة ثلاثي الأطوار 200 / 230 فولت تيار متردد مباشرة إلى كتلة الأطراف المدخلة. استخدم أطراف الضغط المحددة وتحقق من حدود عزم الدوران لمنع النقاط الساخنة الحرارية.

• عزل اتصالات الجهد المنخفض

  افصل روابط المشفر والاتصال عن أسلاك خط المحرك. قم بتوجيه الخطوط عبر قنوات مخصصة أو اعزلها بمسافة لا تقل عن 10 سم داخل صينية الكابلات.

الأسئلة المتداولة

• هل يُسمح بإزالة التبديل السريع على مجموعة هيكل المحول/العاكس المتكاملة هذه؟

  لا. سيؤدي فصل الوحدة أثناء تنشيط سكة الطاقة إلى تلف جسيم في الأجهزة بسبب تهديدات القوس الكهربائي عالية التيار من ناقل التيار المستمر المشترك.

• كيف يتعامل النظام مع فشل الاتصال عبر طبقة شبكة اللوحة الخلفية؟

  يسجل الجهاز خطأ في رابط اللوحة الخلفية، ويفتح على الفور حلقة التحكم الرئيسية الداخلية ويعطل مرحلة العاكس النشطة 15 أمبير.

• ما هي الوظيفة الكهربائية لقسم المحول المتكامل داخل هذه الوحدة؟

  يقوم بتصحيح مصدر خط التيار المتردد الوارد 200 / 230 فولت تيار متردد إلى وصلة جهد تيار مستمر منظمة لتشغيل وحدات المحاور المجاورة عبر نظام السكة.

• هل يمكن ترقية هذه الوحدة لدعم السلامة الوظيفية أو عمليات إيقاف عزم الدوران الآمن؟

  لا. يفتقر هذا النوع المحدد من الوحدات إلى الدوائر الداخلية المادية الضرورية، مما يعني أنه لا يمكن تمكين وظيفة STO عبر تحديثات البرامج.

• ما هو الخلوص الفيزيائي المطلوب للتبريد حول حاوية الوحدة الخارجية المهواة؟

  احتفظ بمسافة مفتوحة لا تقل عن 50 مم فوق وتحت غلاف الوحدة للسماح بتدوير الهواء الكافي عبر ألواح المبدد الحراري الداخلية.

• ما هي المعلمات التي يجب التحقق منها أثناء عملية توافق فلاش البرامج الثابتة الميدانية؟

  يتحقق متحكم النظام الرئيسي من تسمية سلسلة الجهاز وإصدار رمز التمهيد قبل بدء فلاش التعليمات البرمجية الدقيقة إلى ذاكرة الوحدة.

• كيف يجب إنهاء درع كابل طاقة المحرك لتقليل الضوضاء الكهربائية؟

  قم بتوصيل درع الكابل 360 درجة حول مشبك التأريض في قاعدة غلاف المحرك لضمان مسار منخفض المعاوقة إلى التأريض.

• ما هي مؤشرات الأعطال التشغيلية التي تنشط إذا انخفض جهد خط الإدخال عن المواصفات؟

  تخرج الوحدة من حالة التشغيل وتبلغ عن رمز خطأ انخفاض الجهد في الناقل إلى المتحكم المضيف عبر رابط الاتصال في الوقت الفعلي.
