1794-IV16 ورقة بيانات ودليل فني لـ Allen-Bradley FLEX I/O

Allen-Bradley

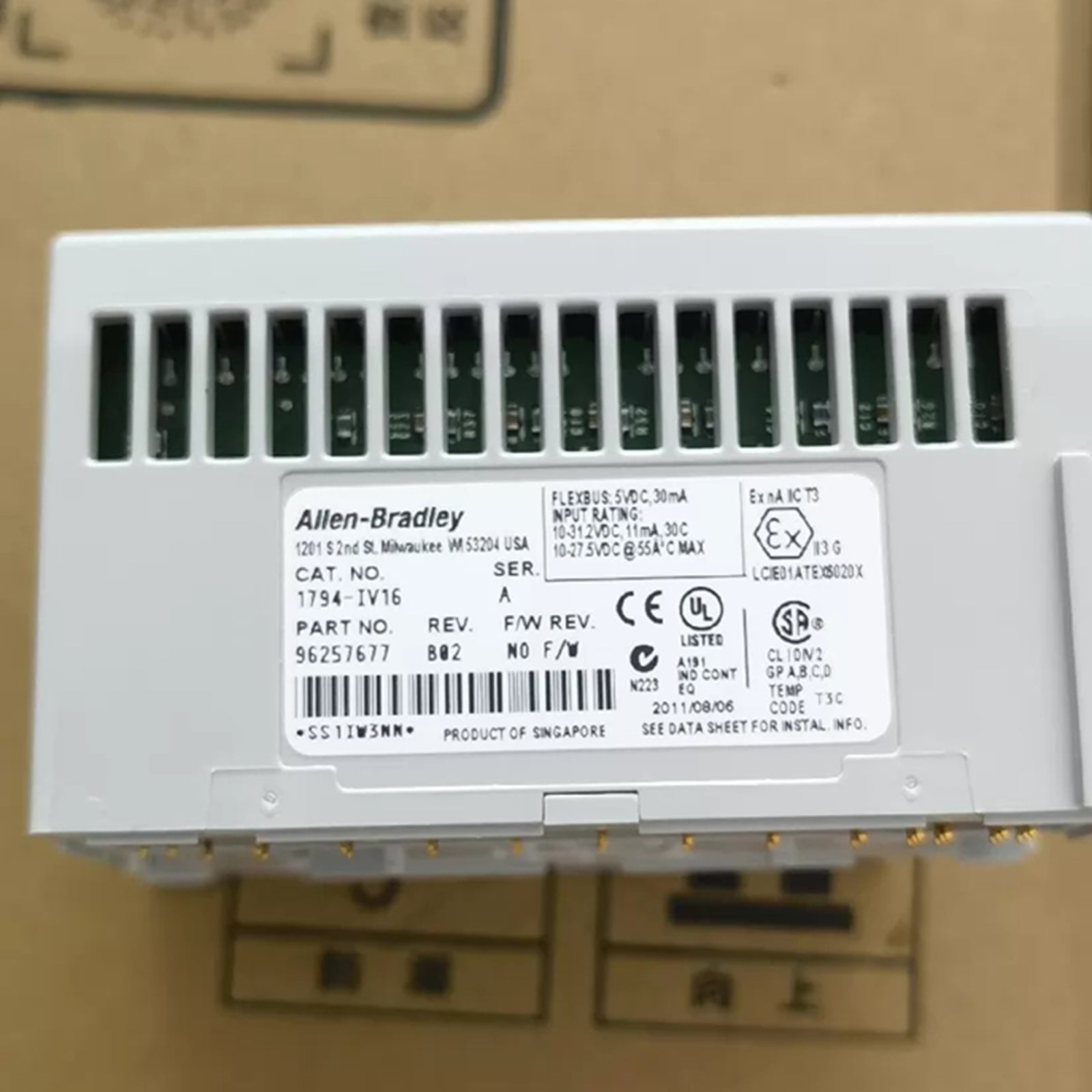

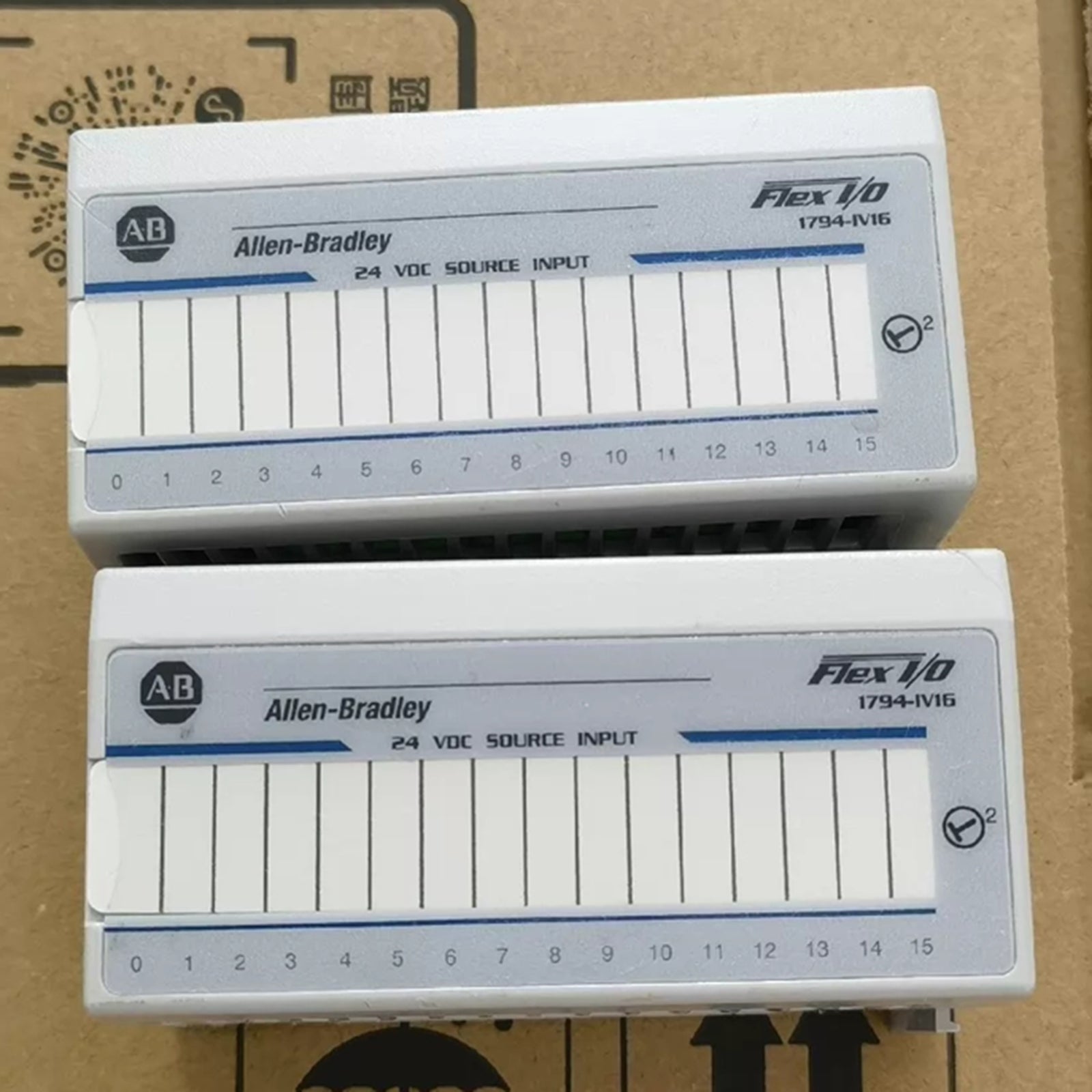

الوحدة الرقمية للإدخال 1794-IV16 من Allen-Bradley FLEX I/O

SKU: 1794-IV16

متوفر في المخزون

الأبعاد: 10.2 سم × 7.6 سم × 5.1 سم
بلد المنشأ: USA
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

الفئات: ألين برادلي, كل المنتجات, وحدات الإدخال/الإخراج الموزعة من ألن برادلي (FLEX/POINT), وحدات الإدخال/الإخراج وموزعات الإشارة

العلامات : Allen-Bradley FLEX I/O, Digital I/O Cards, Digital Input Module

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

تم تكوين وحدة Allen-Bradley 1794-IV16 (وحدة الإدخال الرقمي 1794-IV16/A) للتحقق من صحة الإشارة الثنائية المنفصلة في أطر التحكم الصناعية، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا لوظائف استشعار الحالة عبر هياكل اللوحة الخلفية اللامركزية.

بنية المكونات وتخطيط المتغيرات

1794: تحدد تصميم منصة الأجهزة الصناعية المعيارية للإدخال/الإخراج.
IV: تحدد طوبولوجيا دائرة الإدخال الرقمي المصدرية للمصفوفة شبه الموصلة الداخلية.
16: تحدد تضمين 16 نقطة إدخال منفصلة بالضبط تتم إدارتها عبر كتلة واجهة الحقل.
A: تحدد سجل مراجعة السلسلة الوظيفية لمكونات الطبقة المادية.

المواصفات الفنية للأجهزة

المعلمة	المواصفات
الموديل	1794-IV16
العلامة التجارية	ألن برادلي
المنشأ	الولايات المتحدة
الوزن	0.1 كجم
أبعاد الشحن	10.2 سم × 7.6 سم × 5.1 سم
درجة حرارة التشغيل	0 إلى 55 درجة مئوية
استهلاك الطاقة	نطاق الجهد 10/31 تيار مستمر (تصنيف التيار 11 مللي أمبير)
نوع الإدخال	مدخلات رقمية مصدرية
عدد القنوات	16 نقطة

محولات الشبكة الحتمية وتحجيم الكثافة

يعتمد الجهاز على التحويل الداخلي المتزامن للحفاظ على سرعة الاتصال بحافلة اللوحة الخلفية عبر بنية الهيكل. عندما تتطلب التخطيطات متعددة الوحدات تحجيمًا ممتدًا لكثافة الإدخال/الإخراج، تتصل الأجهزة بسلاسة مع محولات الاتصال المحلية EtherNet/IP و ControlNet، مما يحافظ على ملفات تعريف الاستجابة الحتمية ويمنع زمن انتقال تصادم الإطارات أثناء دورات المسح المستمرة للوحة الخلفية.

قائمة مكونات العبوة

1 × مجموعة وحدة إدخال رقمية 1794-IV16
1 × دليل التركيب والأسلاك الفني من المصنع

قواعد نشر طرف الحقل

وضع الهيكل
- قم بتدوير مفتاح التبديل الهيكلي الموجود على وحدة القاعدة الطرفية إلى الموضع الذي يمليه الدليل الفني قبل محاولة إدخال الوحدة في مكانها.
- اضغط أفقيًا بثبات حتى تتشابك مشابك التثبيت بالكامل على الحامل الأساسي.
بروتوكولات تخطيط الموصل
- افصل مسارات مستشعر التيار المستمر منخفض الجهد عن مسارات التيار الكهربائي الثقيل لمنع تشوهات الحث المغناطيسي.
- حافظ على مسافات مميزة بين أزواج موصل الإشارة وخطوط التبديل الفيزيائية داخل أنظمة تمديد الأسلاك.

الأسئلة الشائعة للدعم الفني

هل تدعم هذه التجميعة الإلكترونية إزالة وإدخال التوصيل والتشغيل السريع (RIUP) أثناء التشغيل؟

نعم، يمكن تنفيذ عمليات RIUP بأمان بشرط أن تكون القاعدة الطرفية مثبتة في بيئة صناعية غير خطرة.
ما هو الحد الأقصى للسحب المستمر للتيار لهذه الوحدة من حافلة اللوحة الخلفية الداخلية؟

تتطلب مكونات المنطق الداخلية تيارًا أساسيًا يبلغ 30 مللي أمبير يتم سحبه مباشرة من مصدر حافلة اللوحة الخلفية بجهد 5 فولت تيار مستمر.
كيف تستجيب الأجهزة الداخلية للوحدة إذا انقطع خط الاتصال بمستشعر؟

تستشعر الدائرة فقدان تدفق التيار وتسجل حالة منخفضة قياسية أو عطل دائرة مفتوحة في كلمة سجل الإدخال.
هل من الممكن خلط طوبولوجيا توصيل المستشعرات الماصة والمصدرية في هذه الوحدة في نفس الوقت؟

لا، تتميز هذه التكوين الخاص للأجهزة ببنية داخلية ثابتة مصممة حصريًا لأجهزة الإدخال المصدرية.
هل تتضمن دائرة الإدخال هذه إعدادات تأخير مرشح رقمي قابلة للتكوين لقمع ارتداد جهات الاتصال؟

نعم، توفر البرامج الثابتة الإلكترونية أوقات مرشح إدخال قابلة للتعديل يمكن برمجتها من خلال ملف بيانات تكوين وحدة التحكم.
ما هي حواجز العزل الكهربائي المتكاملة بين أسلاك جانب الحقل ومنطق اللوحة الخلفية؟

يتميز تصميم الأجهزة بحواجز عزل بصري مصنفة حتى 850 فولت تيار مستمر بين أطراف الحقل الخارجية ودائرة المنطق.
ما هو الحد الأقصى المسموح به لتيار التسرب من مستشعرات الحقل المتصلة في حالة إيقاف التشغيل؟

لمنع التحقق الخاطئ من الحالة، يجب أن يظل تيار التسرب في حالة إيقاف التشغيل من مستشعرات القرب أقل من 1.5 مللي أمبير.
هل يمكن لهذه الوحدة أن تعمل بشكل صحيح إذا انخفضت درجة حرارة بيئة التخزين المحيطة إلى ما دون نقطة التجمد؟

تسمح حدود التخزين ببيئات غير تعمل بين -40 و +85 درجة مئوية دون المخاطرة بحدوث أعطال هيكلية داخلية للوحة.
