1794-IRT8 Allen-Bradley Flex I/O ورقة البيانات والدليل الفني

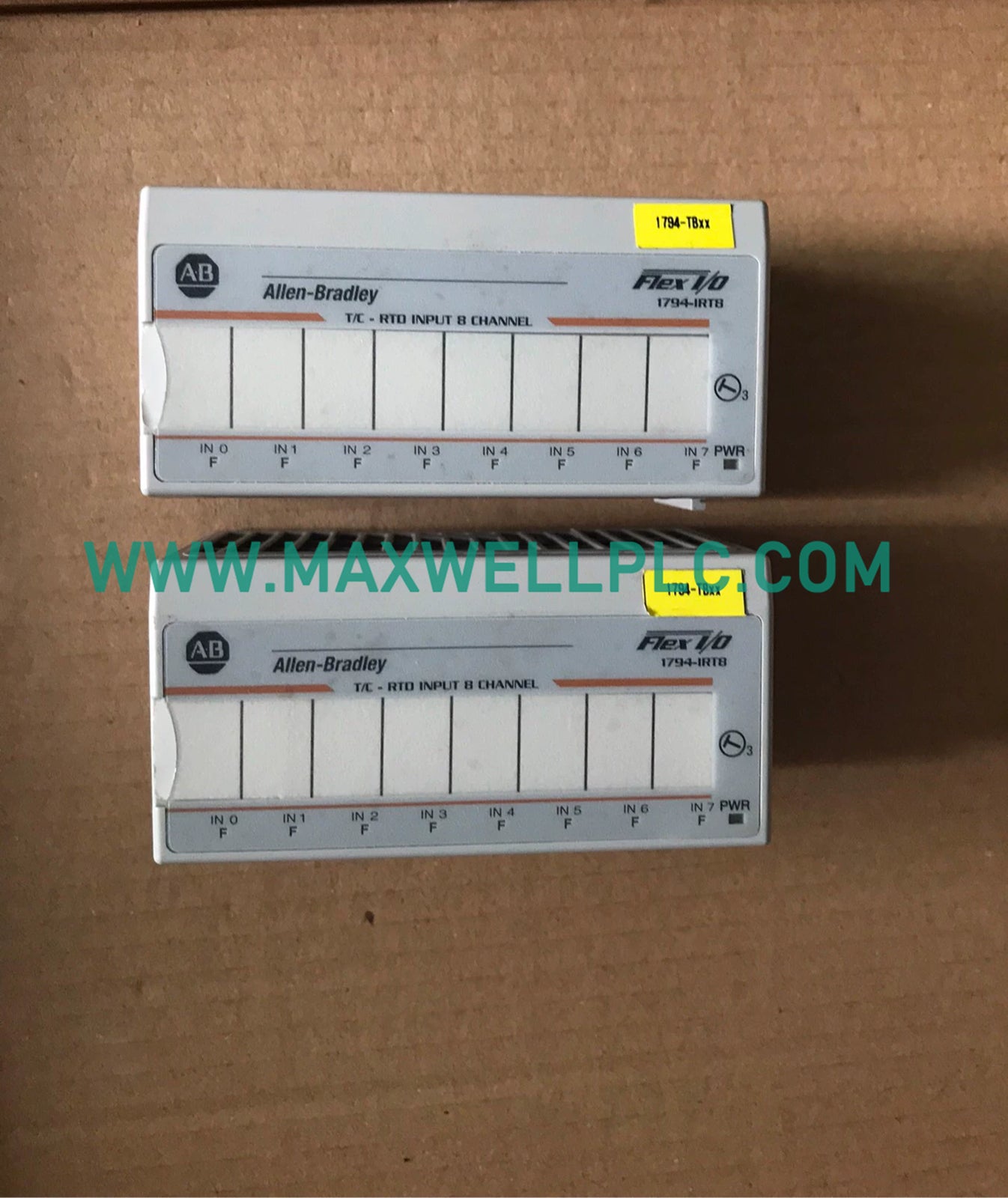

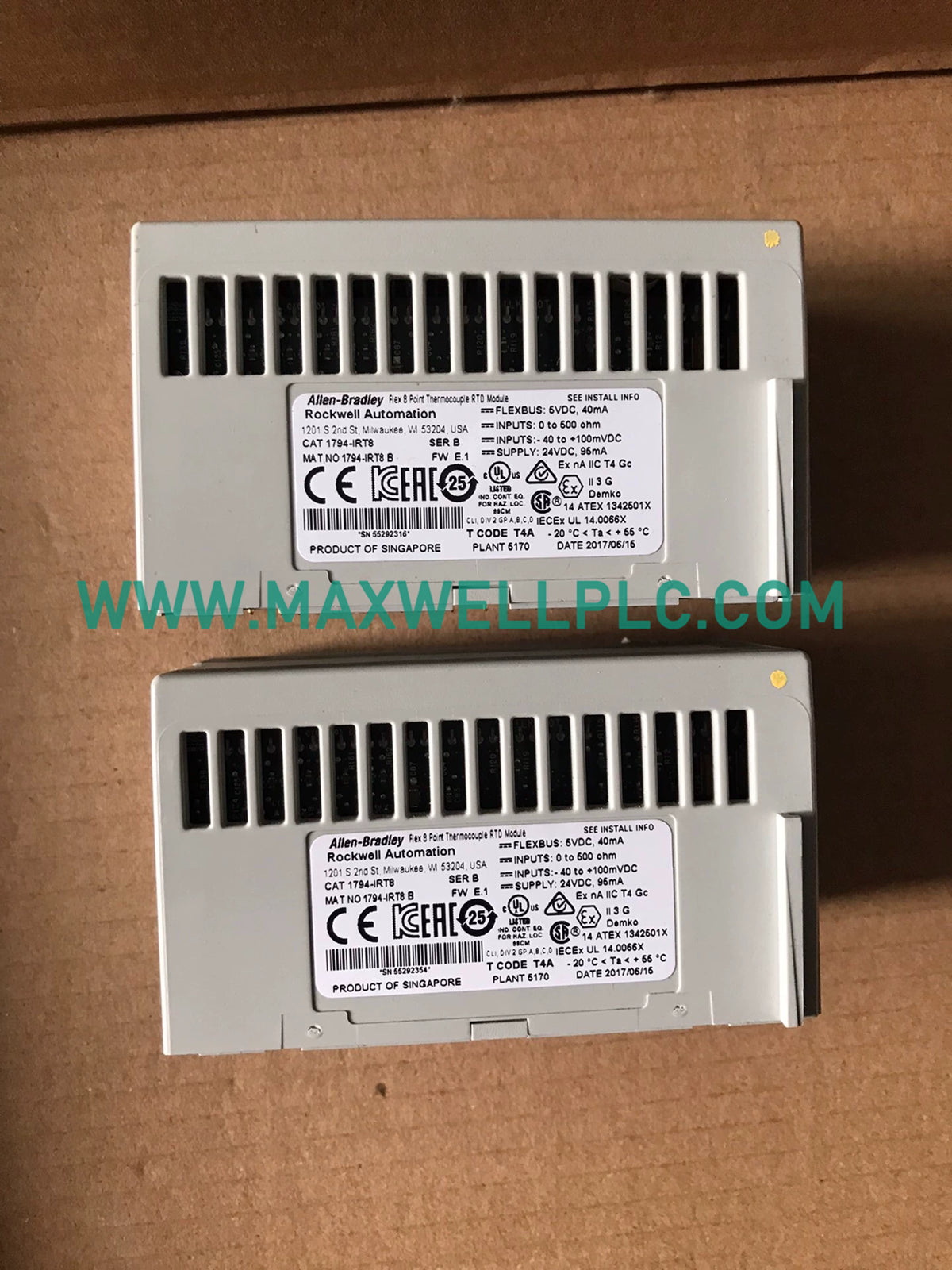

وحدة RTD مزدوج حراري 8 نقاط من ألين برادلي فليكس I/O طراز 1794-IRT8

Allen-Bradley

وحدة RTD مزدوج حراري 8 نقاط من ألين برادلي فليكس I/O طراز 1794-IRT8

SKU: 1794-IRT8

متوفر في المخزون

الأبعاد: 13 × 13 × 8.7 سم
بلد المنشأ: USA
الدفع: تحويل بنكي، ويسترن يونيون
ميناء الشحن: شيامن

الفئات: ألين برادلي, كل المنتجات, وحدات الإدخال/الإخراج الموزعة من ألن برادلي (FLEX/POINT), وحدات الإدخال/الإخراج وموزعات الإشارة

العلامات : Allen-Bradley SLC 500, Analog Input Modules

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

تم تكوينه لاكتساب إشارة درجة الحرارة التناظرية في منصات Flex I/O الصناعية، يوفر Allen-Bradley 1794-IRT8 (وحدة 1794-IRT8 8 نقاط للحرارة المقاومة الحرارية RTD) تنفيذًا ماديًا وكهربائيًا مباشرًا لتحويلات الملليفولت والمقاومة.

توضيح اللاحقة والمصفوفة الفنية

1794: يشير إلى معمارية خط إنتاج Allen-Bradley Flex I/O.
IRT: يحدد وظيفة إدخال كاشف درجة الحرارة المقاومة (RTD) ومزدوجة الحرارة عالية الدقة.
8: يحدد تضمين 8 قنوات إدخال مستقلة ذات طرف واحد.

المواصفات الفنية للأجهزة

المعلمة	المواصفة
النموذج	1794-IRT8
العلامة التجارية	Allen-Bradley
الأصل	الولايات المتحدة الأمريكية
الوزن	0.2 كجم
أبعاد الشحن	13 × 13 × 8.7 سم
درجة حرارة التشغيل	من 0 إلى 55 درجة مئوية
استهلاك الطاقة	جهد اسمي 24 فولت تيار مستمر
نطاقات إدخال الإشارة	-40 إلى 100 ملي فولت تيار مستمر (مزدوجة حرارية) / من 0 إلى 325 ملي فولت (RTD)
الدقة	0.05% من النطاق الكامل في وضع ملي فولت
درجة حرارة التخزين	من -40 إلى 85 درجة مئوية
مقاومة الاهتزاز	5g عند 10 إلى 500 هرتز

ناقل اللوحة الخلفية وتحديد الشبكة

يتكامل الوحدة مباشرة في هيكل اللوحة الخلفية Flex I/O، مستخدمًا آليات مسح حافلة داخلية محددة لتقليل الكمون أثناء زيادة كثافة الإدخال/الإخراج. عند النشر عبر شبكات EtherNet/IP أو ControlNet عبر محولات شبكة متوافقة، تحافظ الوحدة على تزامن مختوم بالوقت عبر القنوات، مما يضمن سلامة البيانات دون التأثير على سرعة اتصال حافلة اللوحة الخلفية.

مكونات الحزمة وتفاصيل المجموعة

1 × وحدة 1794-IRT8 Flex 8 نقاط للحرارة المقاومة الحرارية RTD
1 × دليل تعليمات التركيب والأسلاك الفنية المصنعية

إرشادات التركيب المادي

آليات تركيب الوحدة
- قم بمحاذاة مفاتيح الوحدة مع الفتحات المقابلة في وحدة القاعدة الطرفية 1794.
- اضغط بقوة للأسفل لتثبيت الوحدة بإحكام حتى تتشابك آليات القفل الجانبية.
الأسلاك وتوجيه الدرع
- قم بتوجيه جميع أسلاك إشارة المستشعر بعيدًا عن موصلات التيار المتردد عالية الجهد وكابلات محرك المحرك.
- قم بإنهاء أطراف كبلات الدرع مباشرة عند نقطة أرضية هيكل القاعدة الطرفية.

الأسئلة الشائعة حول الدعم الفني

ما هو استهلاك تيار ناقل اللوحة الخلفية الداخلي لهذه الوحدة؟

يتطلب الجهاز سحب تيار أقصى للوحة الخلفية يبلغ 20 مللي أمبير عند 5 فولت تيار مستمر.
هل يدعم الجهاز الإزالة والإدخال تحت التشغيل (RIUP)؟

نعم، يُسمح بـ RIUP عند التشغيل ضمن قواعد طرفية صناعية محددة في الظروف العادية.
كيف تتعامل الوحدة مع عطل سلك مستشعر مفصول أو مكسور؟

تحدد المنطق الداخلي حالة الدائرة المفتوحة وتجبر بيانات القناة على حدود النطاق الكامل.
ما هي دقة محول الإشارة التناظرية إلى الرقمية لتحويلات الجهد؟

تطبق الوحدة بنية تحويل تناظري إلى رقمي 16 بت لرسم خرائط الإشارة بدقة.
هل العزل من قناة إلى قناة متاح في تجميع الوحدة هذا؟

تتميز الوحدة بعزل من الكتلة إلى اللوحة الخلفية ولكنها لا توفر عزلًا بين القنوات الفردية.
ما هو سلوك إدخال الإشارة الافتراضي للقنوات غير المكونة؟

القنوات غير المكونة تعود إلى نطاق وضع الإدخال من 0 إلى 325 مللي فولت.
ما هي أقصى مقاومة مسموح بها للحلقة لمستشعرات RTD المتصلة؟

يجب ألا تتجاوز أقصى مقاومة للحلقة 20 أوم للحفاظ على دقة التشغيل المحددة.
هل مستشعرات تعويض الوصلة الباردة مدمجة داخل غلاف الوحدة؟

يتم تنفيذ تعويض الوصلة الباردة خارجيًا عبر مستشعرات موجودة في وحدة القاعدة الطرفية المتوافقة.
