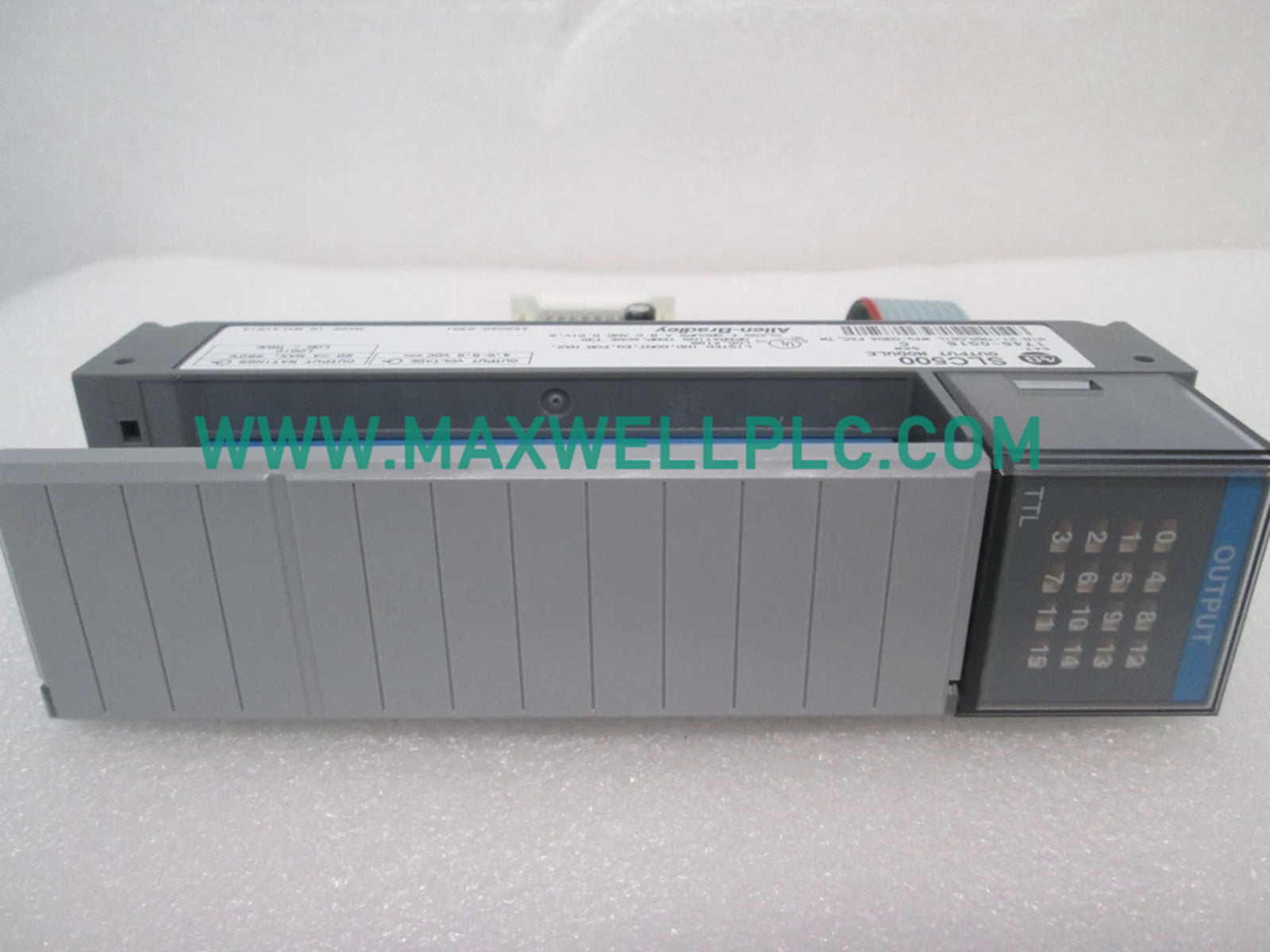

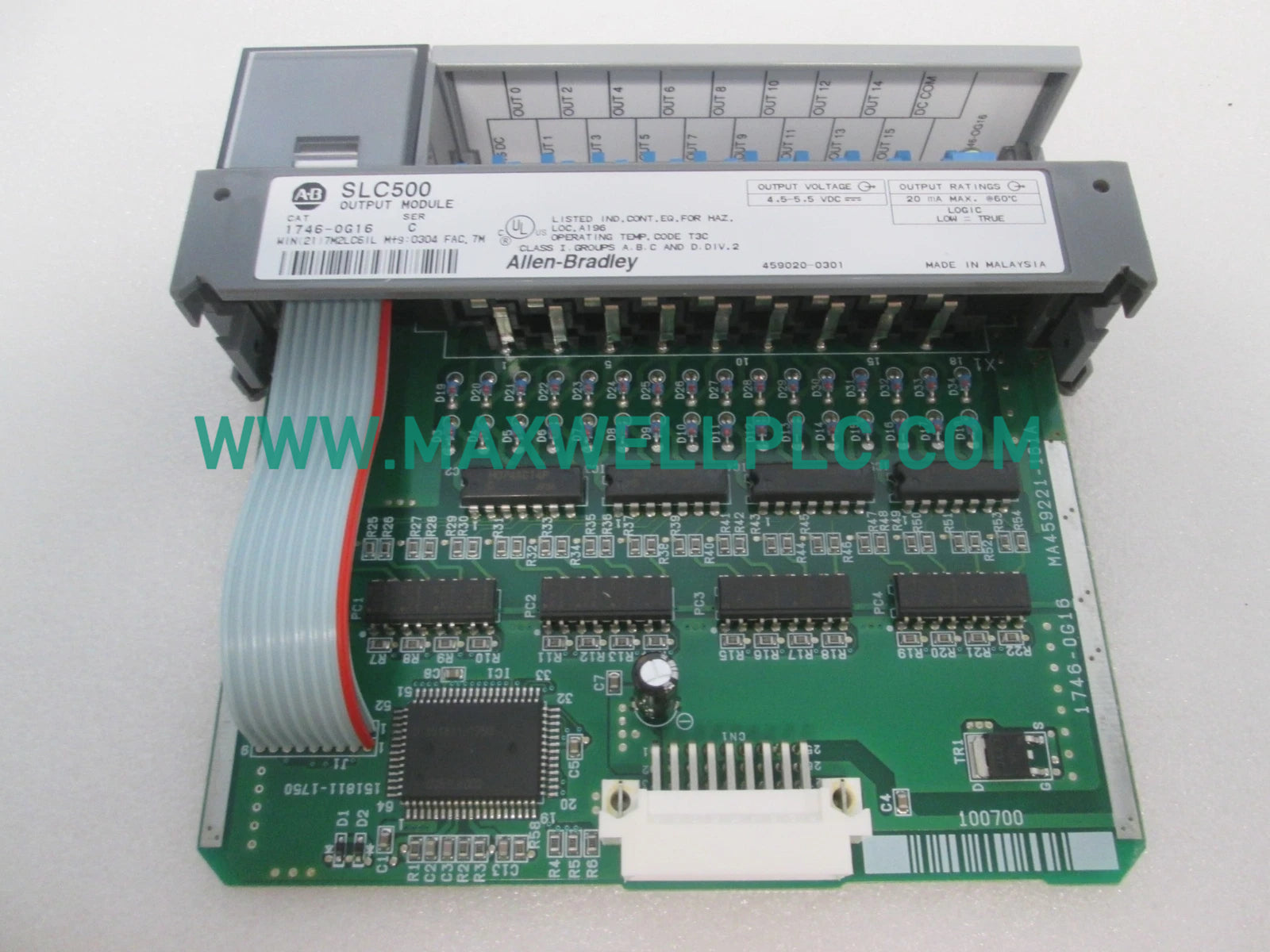

وحدة الإخراج المنطقي الترانزستوري-الترانزستوري (TTL) نوع 1746-OG16 من ألن برادلي لسحب التيار SLC 500
-
الأبعاد: ١٢.٧ × ٥.١ × ١٥.٢ سم
-
بلد المنشأ: USA
-
الدفع: تحويل بنكي، ويسترن يونيون
-
ميناء الشحن: شيامن
تم تكوين وحدة Allen-Bradley 1746-OG16 (وحدة إخراج TTL 1746-OG16 لامتصاص التيار) للتبديل الرقمي للإشارة منخفضة الطاقة في البنى القائمة على رفوف SLC 500، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا. تقوم هذه الوحدة المكونة من 16 نقطة بتحويل أوامر اللوحة الخلفية ذات المستوى المنطقي إلى مخرجات امتصاص منطق الترانزستور-الترانزستور (TTL) المعزولة لتشغيل مرحلات الحالة الصلبة، والدوائر المتكاملة المتخصصة، والأجهزة الطرفية للمعالجات الدقيقة الخارجية دون واجهات تكييف الإشارة.
تحليل كتالوج النموذج
- رقم الجزء الأساسي 1746-OG16: يشير إلى وحدة إخراج TTL ذات 16 قناة و 5 VDC اسميًا لامتصاص التيار لمنصة SLC 500.
- إصدار السلسلة 1746-OG16/A: الإصدار الأولي للأجهزة التي تستخدم تخطيطات مكونات TTL المنفصلة وواجهات اللوحة الخلفية القديمة.
- إصدار السلسلة 1746-OG16/B: تخطيطات دوائر مطورة مع مناعة محسّنة لضوضاء تبديل الدوائر الميدانية.
- إصدار السلسلة 1746-OG16/C: تكامل ASIC مُنقح لتحسين كفاءة طاقة اللوحة الخلفية وحماية المكونات المادية.
البيانات الفيزيائية والكهربائية
| المعلمة | المواصفات |
|---|---|
| النموذج | 1746-OG16 |
| العلامة التجارية | Allen-Bradley |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.3 كجم |
| أبعاد الشحن | 12.7 × 5.1 × 15.2 سم |
| درجة حرارة التشغيل | 0 إلى 60 درجة مئوية |
| استهلاك الطاقة | 0.90 واط (لوحة خلفية) + حمل ميداني |
| قنوات الإخراج | 16 قناة (غير معزولة لكل مجموعة) |
| نطاق الجهد | 4.5 إلى 5.5 VDC لامتصاص التيار |
| تيار الإخراج لكل قناة | 0.024 أمبير (24 مللي أمبير كحد أقصى) |
| تيار الإخراج لكل وحدة | 0.384 أمبير (384 مللي أمبير كحد أقصى) |
| طلب تيار اللوحة الخلفية | 180 مللي أمبير عند 5 VDC |
تكامل اللوحة الخلفية الحتمية واتصالات الناقل
تتفاوض الوحدة على نقل الإشارة عبر إطار عمل سرعة اتصالات ناقل اللوحة الخلفية لهيكل SLC 500 الداخلي، وتعمل بشكل حتمي لمزامنة انتقالات حالة الإخراج مع تنفيذ مسح المعالج. يتم تنفيذ تحديثات حالة المنطق عبر ناقل الرف المحلي دون تأخير انتشار الإشارة الخارجية، مما يحافظ على استقرار توافق فلاش البرامج الثابتة بشكل عام عبر منصات وحدة المعالجة المركزية القياسية 1747. يمنع امتصاص الإخراج منخفض المستوى المنطقي انخفاضات جهد الناقل، مما يحافظ على تنفيذ ديناميكي نظيف عبر وحدات الإدخال/الإخراج عالية الكثافة المجاورة المثبتة على نفس جزء اللوحة الخلفية.
محتويات الطلب والحزمة
- 1 x وحدة إخراج Allen-Bradley 1746-OG16
- 1 x مجموعة طرفية قابلة للإزالة
- 1 x نشرة تعليمات التركيب
قواعد التركيب الميكانيكي والأسلاك
- أوقف تشغيل طاقة اللوحة الخلفية للهيكل قبل إدخال الوحدة أو إزالتها من الفتحة.
- أبعد أسلاك إشارة TTL بجهد 5 VDC عن خطوط التيار المتردد عالية الجهد وأسلاك المحرك الحثي.
- قم بتوصيل طرف التوصيل الأرضي للمصدر الخارجي بجهد 5 VDC مباشرة بالطرف الأرضي المخصص لتجنب ضوضاء حلقات التأريض.
- حدد الطول الكلي للموصل بأقل من 3 أمتار (10 أقدام) لمنع توهين إشارة TTL والرنين.
- تأكد من إحكام جميع براغي الأطراف بعزم 0.6 نيوتن متر (5 رطل بوصة).
أسئلة وأجوبة فنية
-
ما هي آلية التشغيل الكهربائية الأساسية لقنوات الإخراج؟
تعمل الوحدة كجهاز لامتصاص التيار، حيث تسحب ما يصل إلى 24 مللي أمبير لكل قناة نحو الأرض عندما تتحول حالة المنطق إلى منخفضة.
-
هل يمكن لهذه الوحدة تبديل دوائر التحكم الصناعي القياسية بجهد 24 VDC؟
لا. سيؤدي تطبيق جهد كهربائي خارج نطاق 4.5 إلى 5.5 VDC إلى تلف ترانزستورات إخراج TTL الداخلية.
-
هل تسمح الوحدة بالتبديل السريع في ظل ظروف الرف المزود بالطاقة؟
لا. يمكن أن يتسبب الإدخال أو الإزالة أثناء تنشيط اللوحة الخلفية في حدوث أخطاء إشارة غير متوقعة أو تلف دائم للوحدة.
-
ما هو إجمالي سحب التيار من ناقل اللوحة الخلفية الداخلي بجهد 5 VDC؟
تسحب الوحدة تيارًا ثابتًا قدره 180 مللي أمبير مباشرة من سكة 5 VDC للوحة الخلفية لـ SLC 500.
-
ماذا يحدث إذا تم توصيل قطبية المصدر الميداني الخارجي بشكل معكوس؟
يتسبب تطبيق الجهد العكسي في توصيل الصمام الثنائي الأمامي الزائد، مما يؤدي إلى حرق الصمامات الواقية الداخلية أو إتلاف دوائر الإخراج.
-
كيف يتم تنظيم قنوات الإخراج الـ 16 عبر أطراف التوصيل الميدانية؟
تتشارك جميع القنوات الـ 16 مسارًا منطقيًا مشتركًا للعودة الأرضية الداخلية يتم توجيهه عبر كتلة أطراف التوصيل بالوحدة.
-
كيف يؤثر طول الكابل على سلامة نقل إشارة TTL بجهد 5 VDC؟
تؤدي الكابلات الطويلة إلى سعة خطية، مما يتسبب في تدهور الحافة وزيادة الحساسية للضوضاء الكهرومغناطيسية.
-
هل يلزم حماية دائرة خارجية لأحمال TTL الحثية؟
نعم. يجب وضع صمامات ثنائية (flyback diodes) عبر الأحمال الحثية الخارجية لقمع الفولتية العابرة أثناء أحداث الإغلاق.
