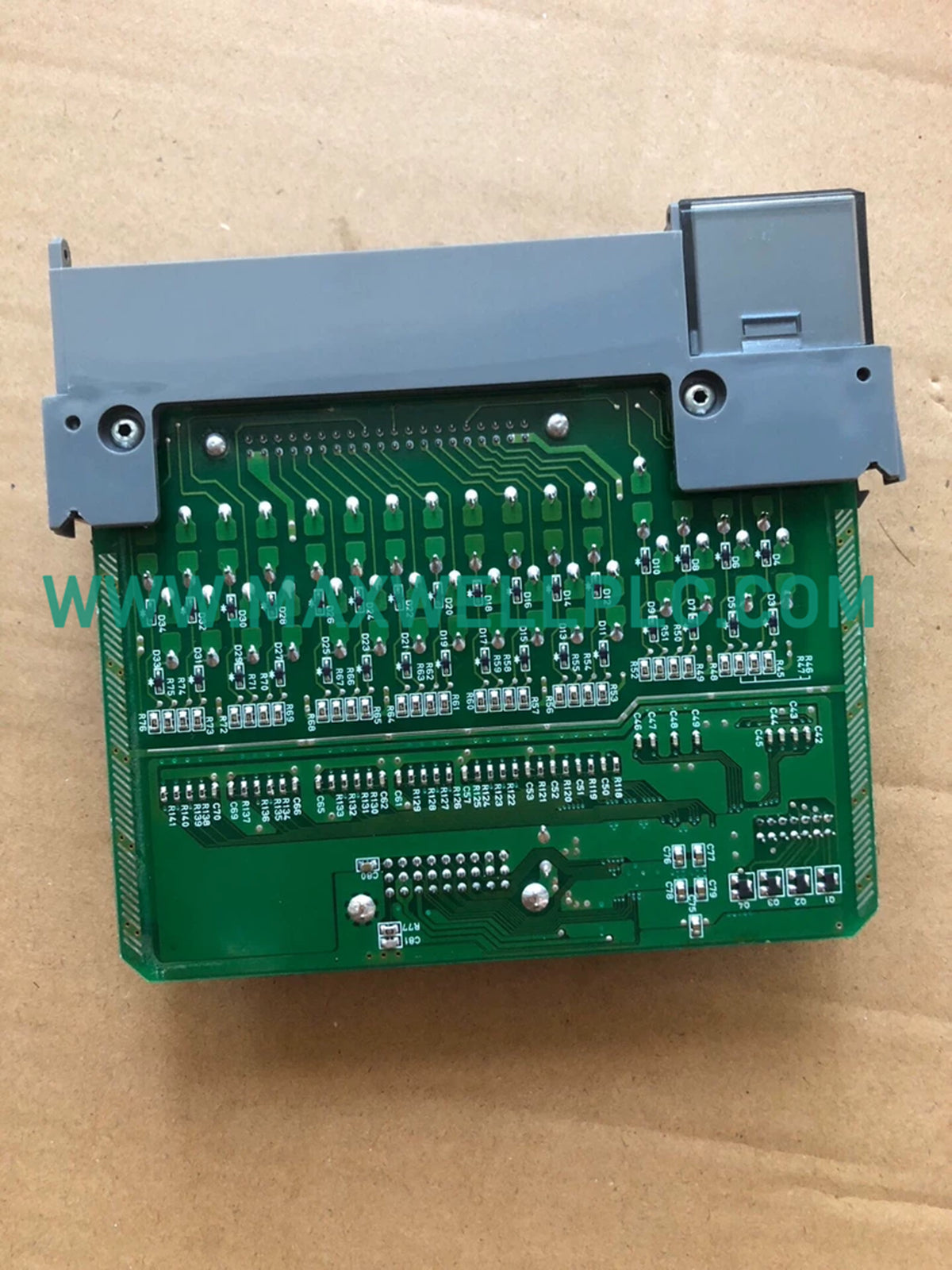

تعمل وحدة خرج تيار مستمر Allen-Bradley 1746-OV32، والمفهرسة أيضًا باسم 1746-OV32 Current Sinking DC Output Module، كمكون مادي مخصص لتنفيذ إشارات منفصلة من 32 نقطة ضمن معماريات هيكل وحدة تحكم منطقية قابلة للبرمجة (PLC) من نوع Allen-Bradley SLC 500. تقوم الوحدة بتصريف تيار الحمل الناتج من الدوائر الميدانية المتصلة بجهد 5...50 VDC إلى مسارات العودة المشتركة المحلية بناءً على تعليمات من المعالج المركزي. تعمل بجهد خط اسمي يبلغ 24 VDC، وتتحكم كل قناة في أحمال تصريف تيار تصل إلى 0.5 أمبير (عند 30 درجة مئوية) أو 0.25 أمبير (عند 60 درجة مئوية) لتنفيذ عمليات التبديل المنفصلة عبر رفوف الإدخال/الإخراج عالية الكثافة.

سلسلة الأجهزة وتفصيل المصفوفة

• 1746: منصة أساسية لوحدة توسيع هيكل نظام SLC 500.

• OV: مُصمم جهاز إلكتروني لخرج الترانزستور عالي الكثافة لامتصاص التيار.

• 32: 32 قناة خرج تشغيلية مقسمة إلى مجموعتين معزولتين مشتركتين من 16 نقطة.

• مراجعة السلسلة C/D: تحديثات المكونات الداخلية لتوجيه التتبع وملفات تعريف تبديل التيار لأشباه الموصلات.

مواصفات تشغيل الأجهزة

رسائل حتمية وتوسع الإدخال/الإخراج

تتصل الوحدة مباشرةً بحافلة اللوحة الخلفية SLC 500 لإجراء تبادل بيانات عالي السرعة دون الحاجة إلى تراخيص سرعة اتصال حافلة اللوحة الخلفية. توزع منطق المعالجة الموجود على متن الوحدة كلمات بيانات الإخراج مباشرةً إلى مشغلات الإخراج، مما يحافظ على التوافق عبر جسور ControlLogix/SLC عبر شبكات EtherNet/IP الحتمية. تعمل تكامل القنوات العالي على تحسين قياس كثافة الإدخال/الإخراج للنظام مع الحفاظ على توافق فلاش البرامج الثابتة عبر واجهات ماسح اللوحة الخلفية وهياكل رفوف المعالج المحلي.

قائمة إنجاز الطلب القياسية

• 1 × وحدة إخراج تيار مستمر Allen-Bradley 1746-OV32

• 1 × كتلة موصل أسلاك قابلة للإزالة من 40 دبوسًا

• 1 × نشرة تركيب الأسلاك والمنتج

إرشادات الأسلاك وتجميع الهيكل

• مسافات تركيب الرف

  • قم بإيقاف تشغيل طاقة اللوحة الخلفية لهيكل SLC 500 قبل إدخال الوحدة أو إخراجها من فتحة الهيكل.

  • قم بمحاذاة لوحة الدائرة مع أدلة الهيكل البلاستيكية وادفع بقوة حتى تستقر مزلاجات التثبيت العلوية والسفلية في مكانها.

• قواعد أسلاك الطرف الميداني

  • قم بتوصيل الطرف الموجب (+VDC) لمصدر طاقة الحمل الخارجي بالحمل، مع عودة خرج الحمل إلى أطراف امتصاص الوحدة.

  • قم بتجميع أسلاك خرج التيار المستمر منخفض الجهد بعيدًا عن موصلات التيار المتردد عالية الجهد لتقليل الضوضاء الكهرومغناطيسية المستحثة.

الأسئلة المتداولة

• هل تدعم وحدة 1746-OV32 التبديل الساخن أثناء تشغيل رف SLC 500؟

  لا، لا تدعم اللوحة الخلفية SLC 500 RIUP (الإزالة والإدخال تحت الطاقة)؛ يجب إيقاف تشغيل طاقة الرف قبل الإزالة.

• ما هي حدود حمل امتصاص التيار المطبقة لكل قناة عند أقصى درجات حرارة التشغيل؟

  تمتص كل قناة ما يصل إلى 0.5 أمبير عند 30 درجة مئوية، والتي تنخفض خطيًا إلى 0.25 أمبير لكل نقطة إخراج عند 60 درجة مئوية.

• ما هو سحب تيار اللوحة الخلفية لوحدة 1746-OV32؟

  تسحب الوحدة 0.27 أمبير عند 5 VDC من قضيب إمداد طاقة منطق اللوحة الخلفية SLC 500 المحلي.

• كيف يتم تجميع قنوات الإخراج البالغ عددها 32 قناة كهربائيًا داخل الوحدة؟

  تنقسم القنوات البالغ عددها 32 قناة إلى مجموعتين منفصلتين ومعزولتين من 16 نقطة، ولكل منهما اتصال مشترك بمصدر الطاقة الخاص بها.

• ماذا يحدث إذا حدث ماس كهربائي لحمل خارجي على طرف إخراج؟

  يجب تركيب صمامات خارجية أو أجهزة تحديد التيار لكل مجموعة لحماية دوائر الترانزستور الداخلية من التلف الناتج عن زيادة التيار.

• هل تتطلب 1746-OV32 مصدر طاقة تيار مستمر خارجي لتشغيل المخرجات؟

  نعم، يلزم مصدر طاقة ميداني خارجي بجهد 5...50 VDC لدفع دوائر حمل الخرج الغارقة المتصلة.

• هل يتم تشغيل مؤشرات حالة الإخراج من اللوحة الخلفية أم من الطاقة الميدانية؟

  تعرض مؤشرات حالة LED حالة منطق تبديل القناة وتسحب الطاقة مباشرة من مصدر اللوحة الخلفية بجهد 5 VDC.

• هل يمكن توصيل نقاط إخراج الوحدة بالتوازي لزيادة سعة التيار؟

  لا يوصى بالتوصيل المتوازي لقنوات إخراج الغرق لأن تأخيرات التبديل الطفيفة يمكن أن تسبب مشاركة غير متساوية للحمل.
