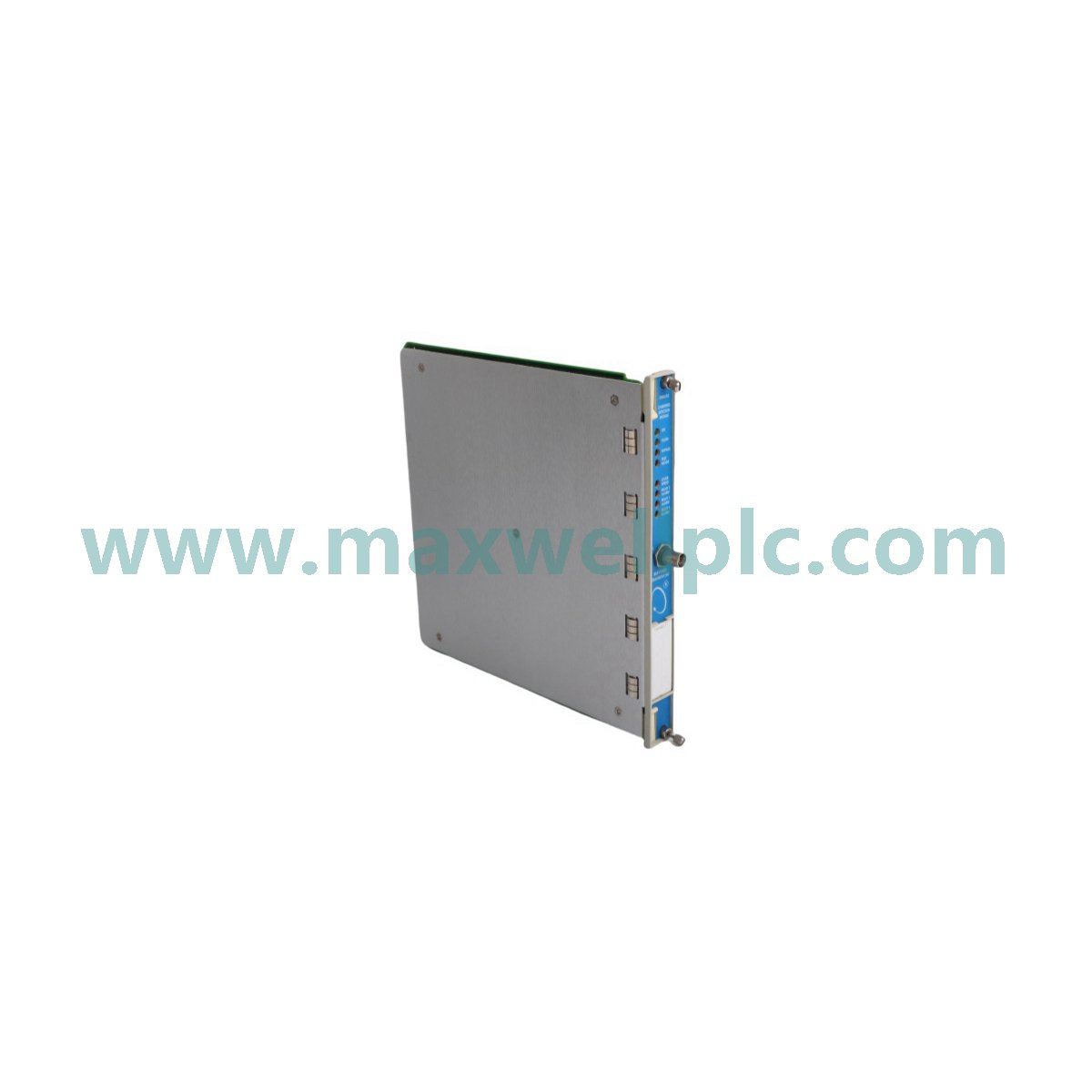

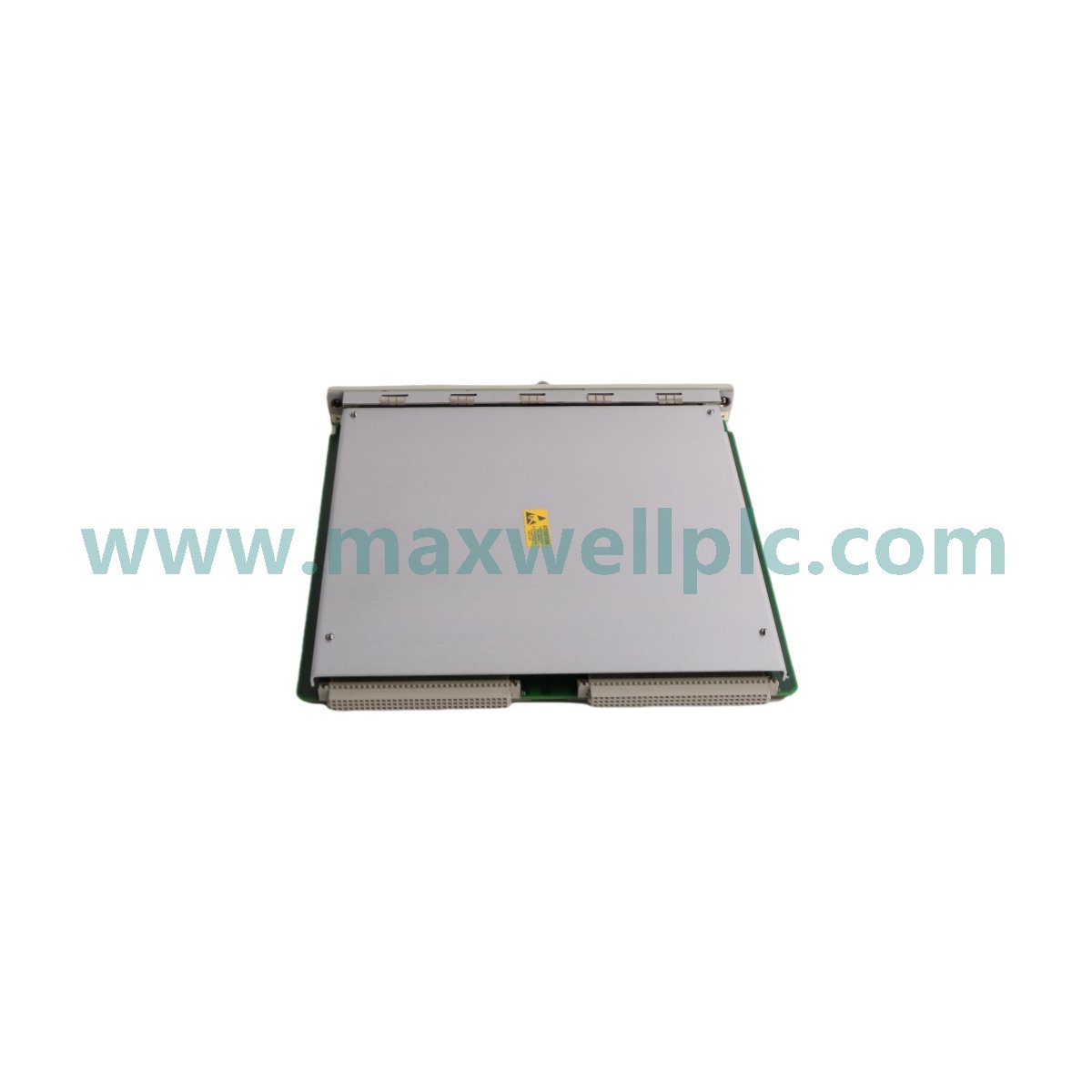

تم تكوين Bently Nevada 133388-01 (وحدة الكشف عن السرعة الزائدة 3500/53) للمراقبة عالية السرعة للتردد الدوراني في نظام حماية الآلات 3500، وتوفر معالجة إشارة مادية مباشرة للتتبع الأولي للسرعة وتنفيذ منطق الفصل.

تكوين الوحدة

• رقم الجزء: 133388-01

• السلسلة الوظيفية: 3500/53

• المنطق الأساسي: الكشف عن السرعة الزائدة

المواصفات الفنية للمعدات

المراقبة الميكانيكية وتكامل الإشارة

تتطلب الوحدة 3500/53 معايرة دقيقة لمسبار التيار الدوامي لتحديد عتبة الإشارة المدخلة لاكتشاف حدث السرعة الزائدة. يتطلب كل قناة التحقق من جهد الفجوة، مستهدفًا نقاط التشغيل القياسية -10 VDC للحفاظ على خطية الإشارة. تستخدم الدوائر الداخلية قمع التداخل النشط لعزل قنوات الإدخال عن الضوضاء عالية التردد المتولدة بواسطة الوحدات المجاورة على اللوحة الخلفية. يضمن التكوين الصحيح لمعلمات ديناميكيات الدوار أن تظل قياسات السرعة دقيقة أثناء حالات الآلة العابرة، مما يمنع تنشيط منطق الفصل غير المقصود مع الحفاظ على مراقبة صارمة للسرعة.

معلومات الطلب

• وحدة الكشف عن السرعة الزائدة 3500/53 (133388-01)

• وحدة طرفية I/O مطابقة (إنهاء داخلي أو خارجي)

• دليل فني ومجموعة وثائق

إرشادات التركيب الميداني

• تركيب اللوحة الخلفية: تأكد من أن الوحدة مثبتة بالكامل داخل رف 3500 لضمان التوصيل الصحيح لموصلات P1/P2.

• التدريع: استخدم كابلات مجدولة محمية لجميع مسارات إشارة الإدخال؛ قم بإنهاء التدريع عند نقطة تأريض الأمان المخصصة للرف لتقليل حساسية التداخل الكهرومغناطيسي.

• المعايرة: تحقق من أن جهد فجوة المسبار ضمن النطاق المستهدف -10 VDC في ظروف الدوار الثابتة قبل تهيئة برنامج مراقبة السرعة.

• بروتوكول التبديل السريع: تدعم هذه الوحدة الإدخال والإزالة المباشرة من اللوحة الخلفية؛ تحقق من أن وحدة واجهة الرف (RIM) تحدد حالة الوحدة عند الإدخال.

الأسئلة الشائعة

• هل تنفذ الوحدة 133388-01 منطقها الخاص لإيقاف تشغيل الآلة؟

  تعالج الوحدة إشارات الإدخال وتقارنها بنقاط فصل الإعداد المبرمجة لتشغيل مخرجات التتابع الداخلية لحماية الآلات الآلية.

• ما هو وقت الاستجابة لاكتشاف حدث السرعة الزائدة؟

  تم تصميم الجهاز لمعالجة الإشارات عالية السرعة لضمان إصدار أوامر الفصل ضمن الإطار الزمني المحدد في تكوين نظام 3500.

• هل هذه الوحدة متوافقة مع جميع أجيال أجهزة رف 3500؟

  تعتمد التوافقية على برنامج واجهة الرف ومراجعة اللوحة الخلفية؛ تحقق من توافق الأجهزة الحالية مع وثائق النظام.

• هل يمكن استخدام 133388-01 لحماية زائدة عن الحاجة من السرعة الزائدة؟

  تدعم بنية نظام 3500 منطق التصويت 2 من 2 من خلال وحدات مزدوجة لتوفير التكرار لحماية الآلات الحيوية من السرعة الزائدة.

• كيف يتم تكوين الوحدة لأنواع المجسات المختلفة؟

  يتم التكوين عبر برنامج تكوين رف 3500، والذي يربط معايرة المحول المحددة بقنوات إدخال الكشف عن السرعة.

• هل تتطلب الوحدة مصدر طاقة خارجي؟

  تسحب الوحدة الطاقة التشغيلية المطلوبة مباشرة من تجميع اللوحة الخلفية 3500.

• كيف يتم الإبلاغ عن ظروف "غير موافق"؟

  تؤدي الأعطال، مثل فصل كابل المستشعر أو فقدان إشارة الإدخال، إلى تشغيل بت حالة "غير موافق" ويمكن ربطها بمؤشرات LED المحلية على لوحة الوجه الخاصة بالوحدة.

• هل يمكن تحديث البرامج الثابتة على هذه الوحدة؟

  يتم تسهيل تحديثات البرامج الثابتة عبر اتصال وحدة واجهة الرف (RIM) ببرنامج محطة العمل الهندسية.
