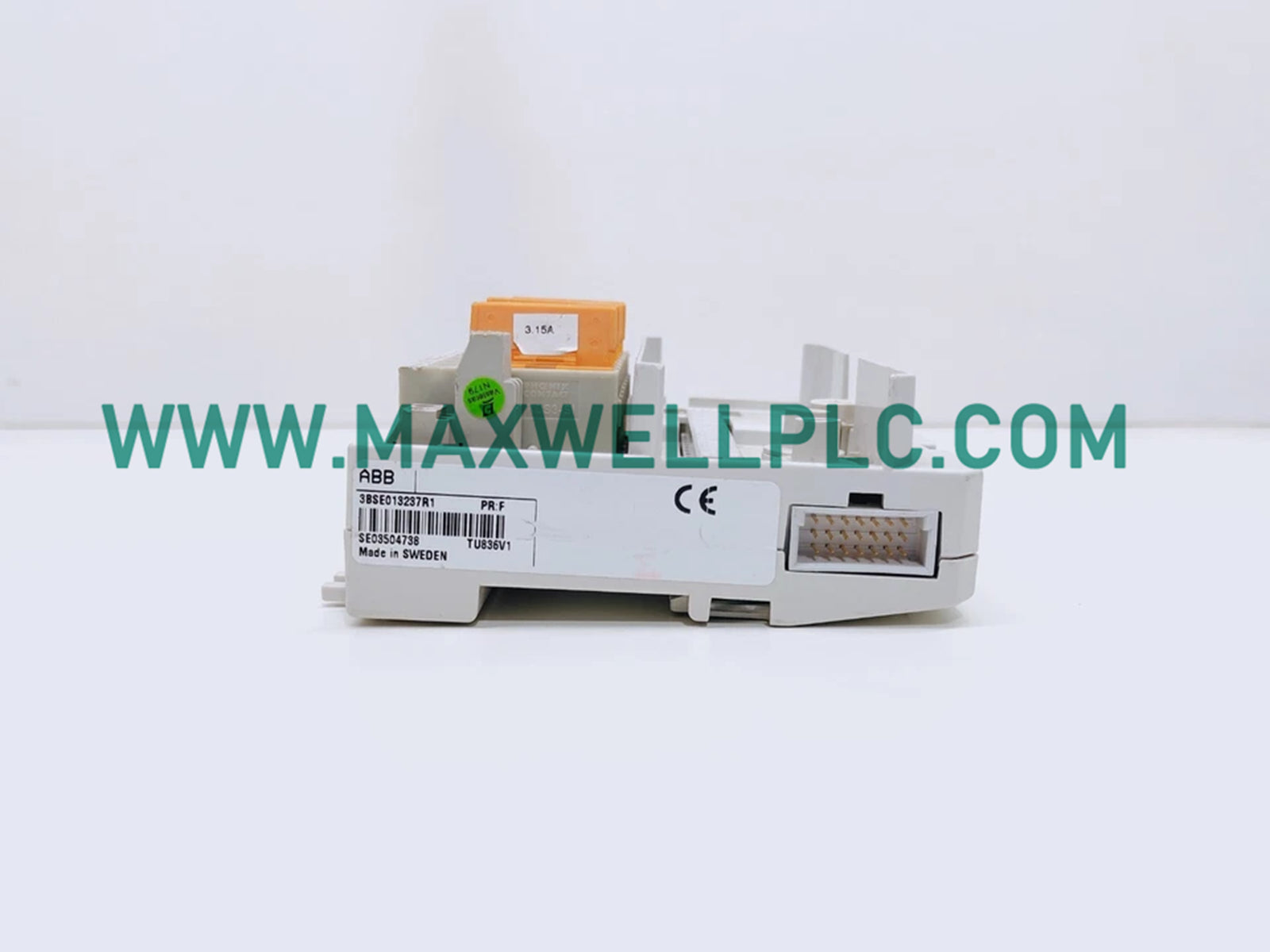

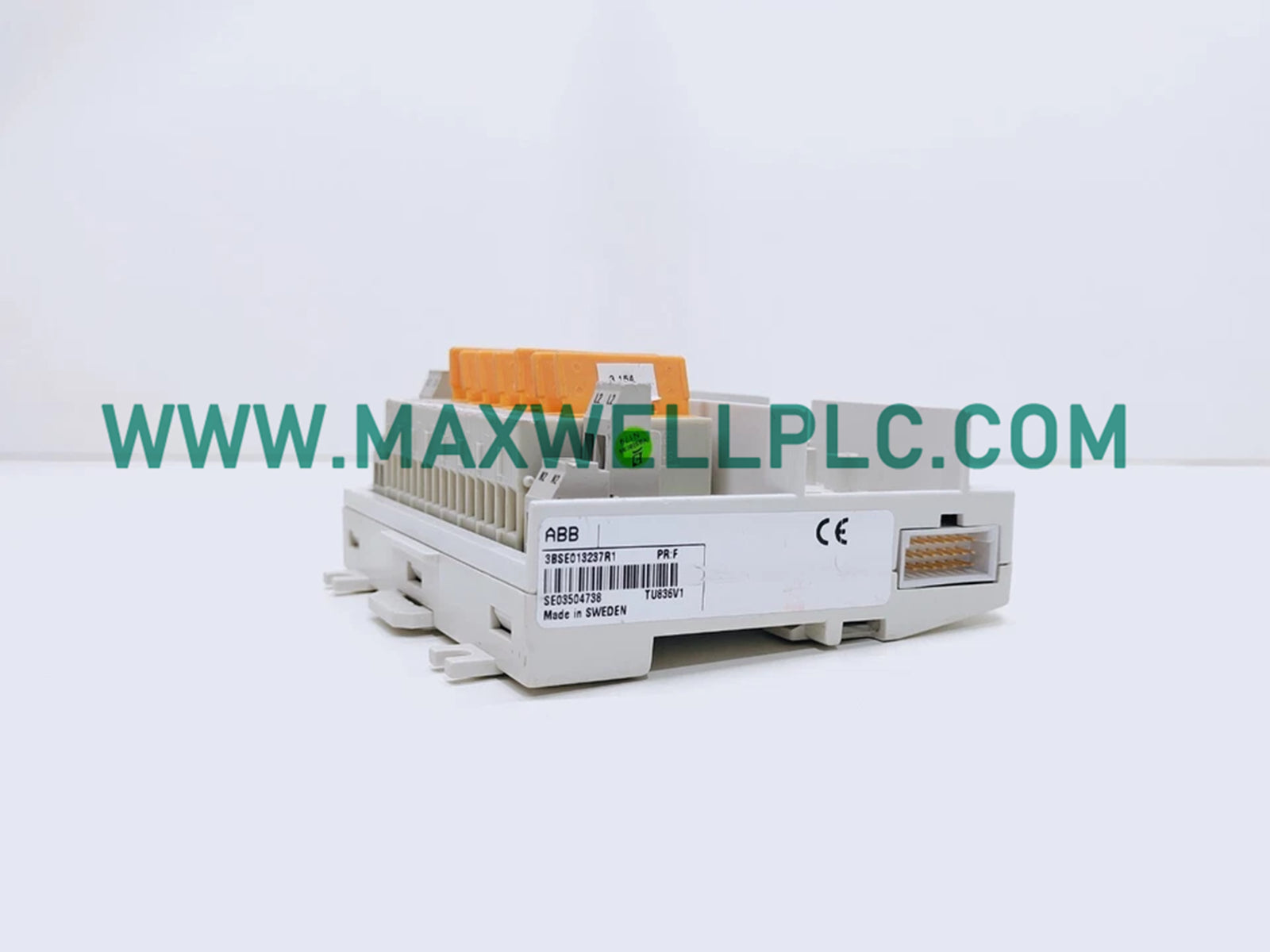

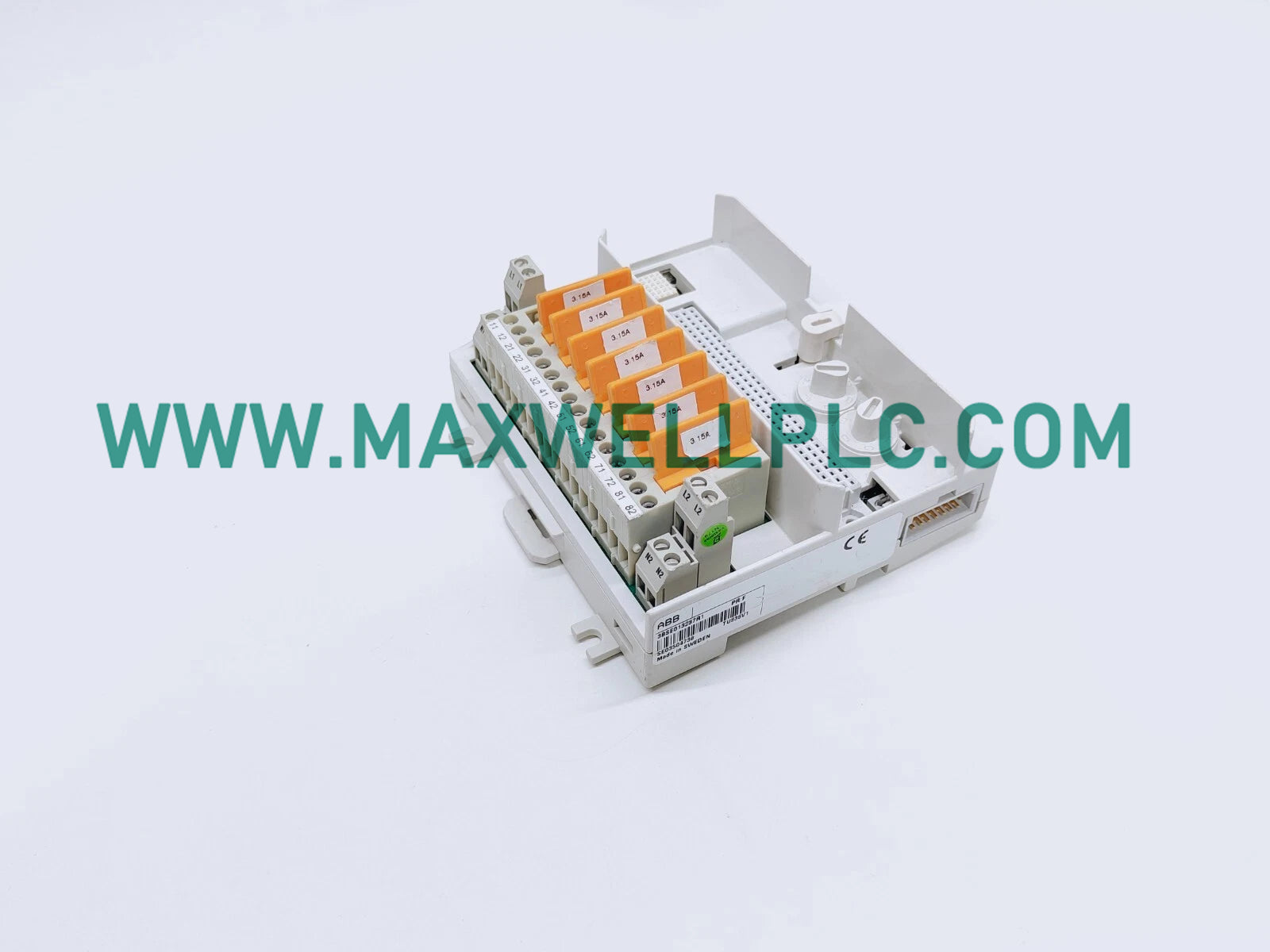

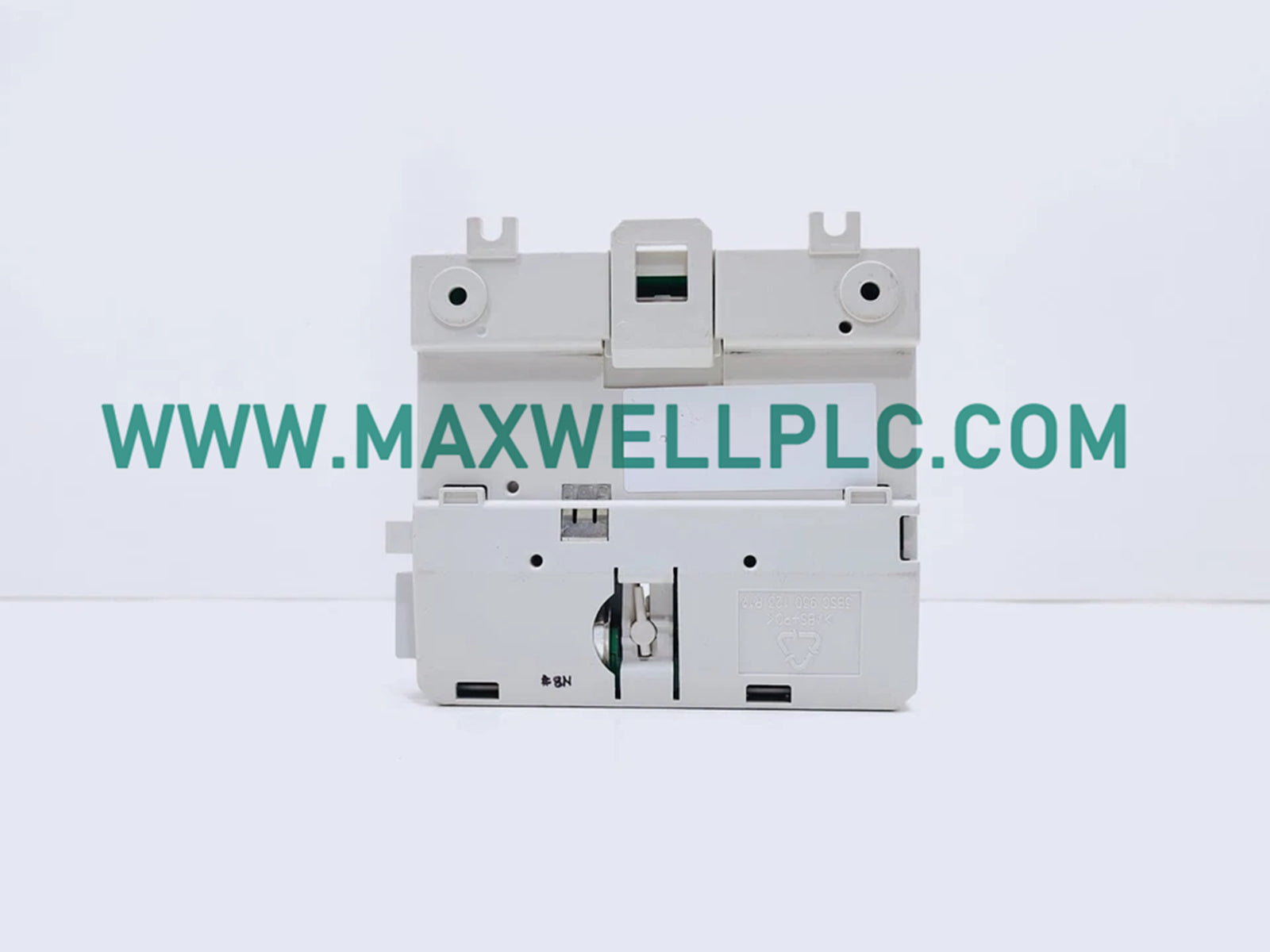

El ABB TU836V1 3BSE013237R1, también catalogado como la Unidad de Terminación de Módulo Extendida TU836V1, funciona como un componente de hardware dedicado para tareas de distribución y terminación de señales de campo dentro de las redes S800 I/O.

Matriz de modelo y desglose de sufijos

• Designación del modelo base: TU836V1 que representa una variante de unidad de terminación de módulo extendida.
• Identificador del número de pieza: 3BSE013237R1 que indica la revisión de fabricación específica y la construcción del hardware.
• Arquitectura de terminal: Bloque de terminales integrado que soporta hasta 8 canales de E/S distintos.
• Agrupación de aislamiento: Grupos de señales de campo aislados duales que contienen 4 canales por grupo.

Especificaciones de hardware

Control industrial y distribución de bus de placa base

• Gestiona la distribución de señales ModuleBus entre los módulos de E/S conectados y las unidades de terminación posteriores.
• Genera direccionamiento de ranura física desplazando las señales de posición salientes a lo largo de la cadena de la placa base.
• Mantiene la agrupación de canales de alta densidad con terminales de alimentación de carga fusionados individualmente por punto de conexión.
• Aplica mecanismos de codificación mecánica utilizando dos llaves de seis posiciones para evitar la inserción incorrecta del módulo.

Información de pedido

• 2 x bloques base de unidad de terminación de módulo extendida TU836V1
• 4 x llaves de configuración mecánica
• 2 x pestillos de bloqueo para carril DIN

Pautas de montaje físico e instalación en campo

• Fije la unidad de terminación directamente a un carril DIN estándar utilizando el dispositivo de enganche mecánico integrado.
• Asegure la continuidad de la conexión a tierra adecuada a través del mecanismo de enganche del carril DIN antes de la conexión del cableado de campo.
• Verifique que las posiciones de las llaves mecánicas se alineen correctamente con el módulo de E/S correspondiente antes de la inserción física.
• Encamine los cables de alimentación de campo de alta tensión por separado de los retornos de señales de bajo nivel para minimizar la interferencia electromagnética.

Preguntas frecuentes

• P: ¿Cuál es la corriente continua máxima por canal de E/S individual?

  R: La corriente nominal máxima por canal de E/S individual es de 3 A.

• P: ¿Cuántos grupos aislados eléctricamente están presentes en esta unidad de terminación?

  R: Hay dos grupos aislados individualmente, cada uno con 4 canales de señales de campo.

• P: ¿Cuál es el propósito de las llaves mecánicas en la unidad de terminación?

  R: Evitan la inserción de tipos de módulos incorrectos en la ranura sin afectar la funcionalidad eléctrica.

• P: ¿La unidad consume activamente energía eléctrica de la placa base?

  R: No, actúa como un componente de distribución pasivo de paso para la energía y las señales de ModuleBus.

• P: ¿Cuál es la tensión de prueba dieléctrica nominal para las barreras de aislamiento?

  R: La tensión de prueba dieléctrica nominal es de 2000 V c.a.

• P: ¿Cómo transmite la unidad la información de la dirección de la ranura al módulo de E/S?

  R: Desplaza las señales de posición salientes por la cadena para asignar automáticamente la dirección de hardware correcta.

• P: ¿Se puede montar esta unidad en orientaciones tanto vertical como horizontal?

  R: Sí, el montaje es compatible en ambas direcciones, adhiriéndose a las pautas de reducción de potencia térmica especificadas.

• P: ¿Qué tipo de interfaz de conexión de cables utiliza la unidad de terminación?

  R: Utiliza una arquitectura de bloque de terminales física estándar para la terminación del cableado de campo.
