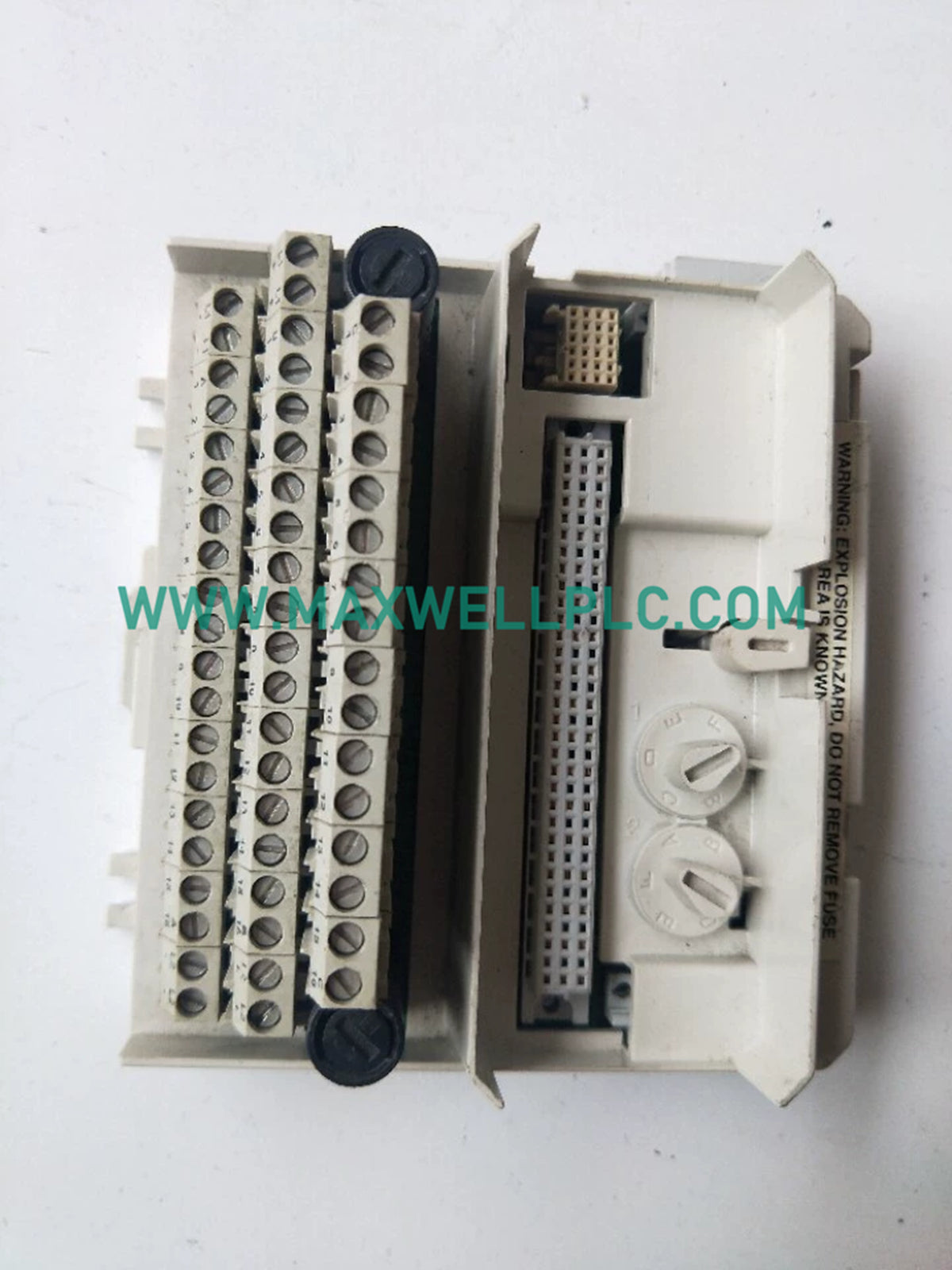

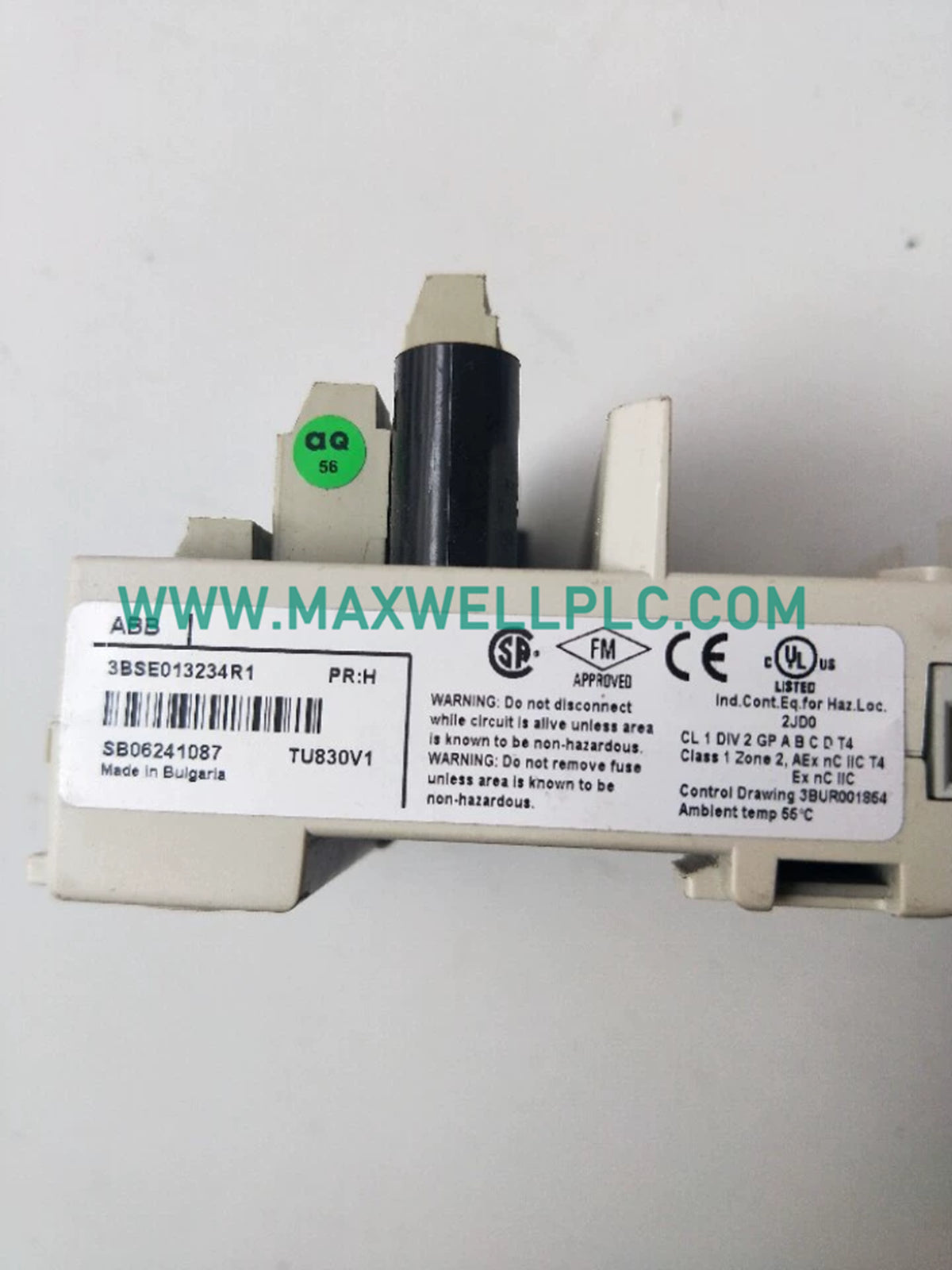

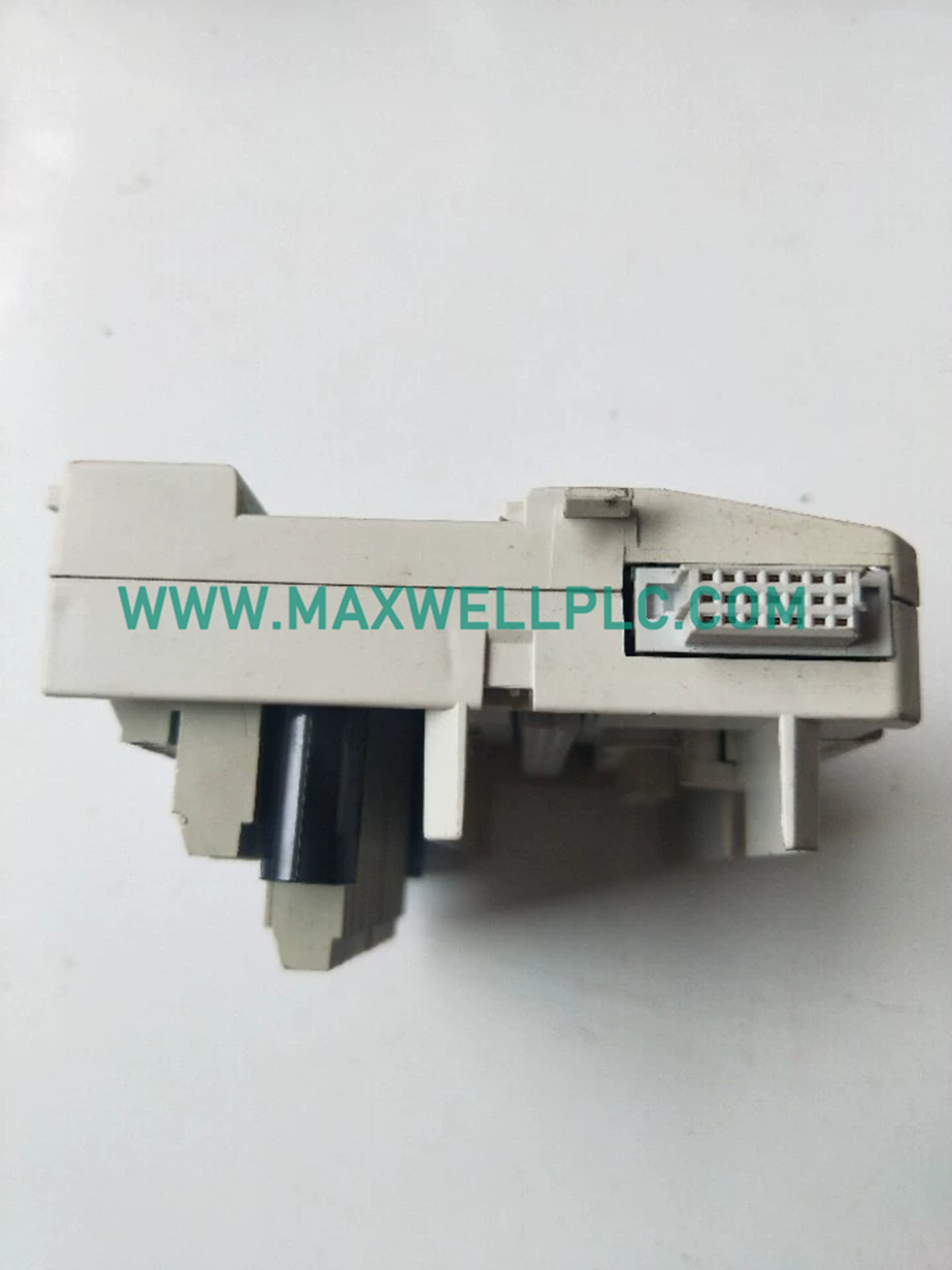

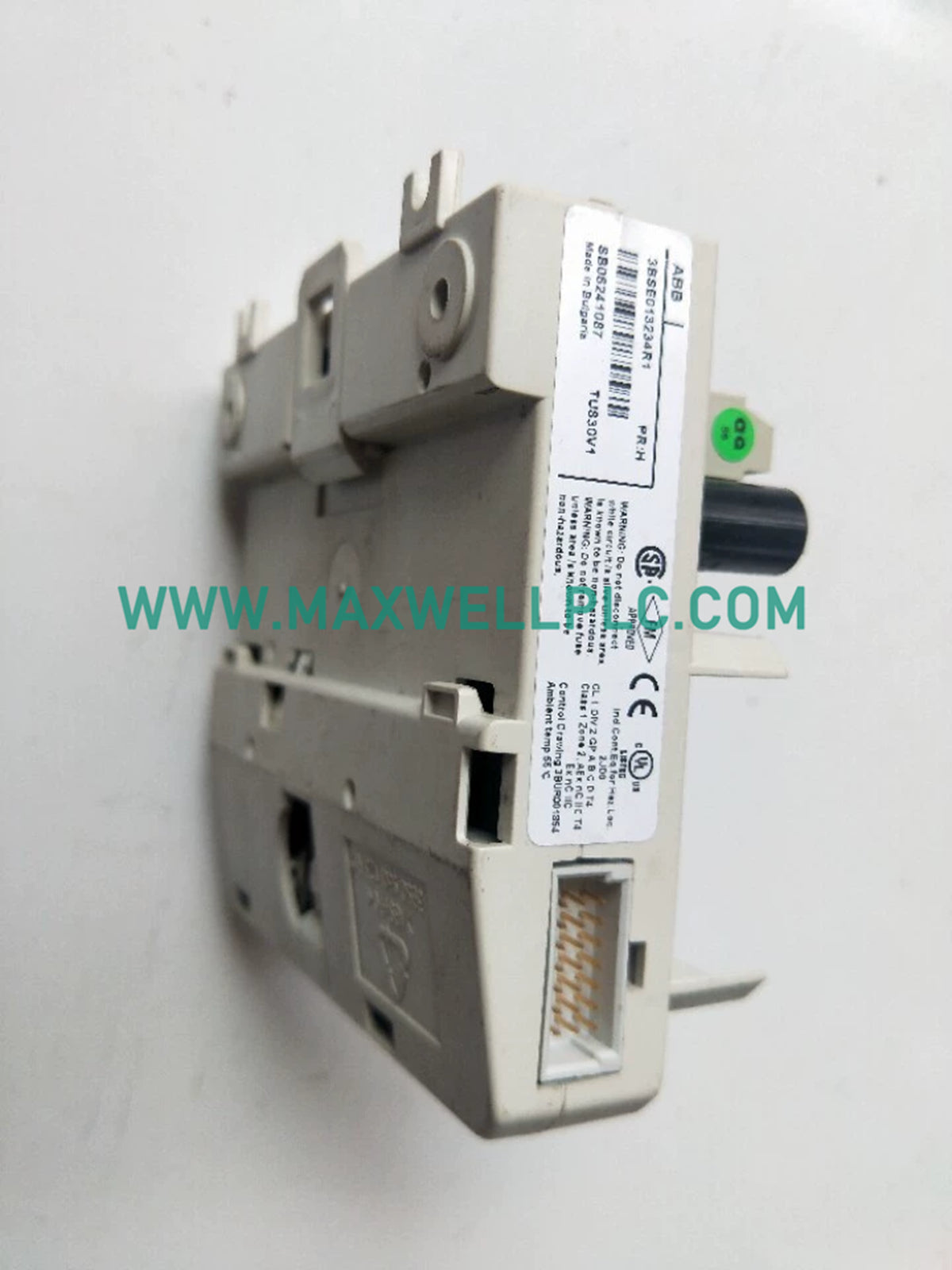

Configurada para la organización de señales de campo en redes de control distribuido, la ABB TU830V1 3BSE013234R1, también catalogada como la Unidad de Terminación de Módulo Extendido TU830V1, proporciona ejecución física y eléctrica directa enrutando hasta 16 canales de cableado de campo de 3 hilos y potencia de proceso a módulos de E/S coincidentes.

Desglose del número de pieza y configuración del modelo

Especificaciones de hardware

Bus de placa base y parámetros de comunicación de red

El hardware utiliza licencias de velocidad de comunicación de bus de placa base para gestionar el paso de datos determinístico a través de bastidores de nodos modulares. La escalabilidad de la densidad de E/S permite la expansión de las interfaces de proceso sin comprometer los intervalos de actualización del bus. La compatibilidad con el firmware flash garantiza que las pilas de comunicación de los módulos de E/S conectados permanezcan sincronizadas con los controladores de nodo central, lo que preserva la precisión de la temporización durante la ejecución activa del proceso.

Contenido del paquete e información de pedido

• 1 x Unidad de Terminación de Módulo Extendido ABB TU830V1 (Número de pieza: 3BSE013234R1)
• 1 x Juego de mecanismo de enganche para carril DIN integrado
• 1 x Folleto de documentación de cumplimiento técnico

Pautas de instalación física y conexión a tierra

• Encaje la unidad de terminación de forma segura en un carril DIN industrial estándar, utilizando ambos mecanismos de bloqueo direccionales para mayor estabilidad.
• Asegúrese de que el dispositivo de enganche integrado haga contacto mecánico firme con el carril DIN para establecer una conexión a tierra adecuada del chasis.
• Conecte el cableado de campo entrante a los bloques de terminales de 16 canales, manteniendo la separación entre las señales de baja tensión y las líneas de distribución de energía.
• Verifique que los pines de chavetero mecánico estén correctamente alineados antes de asentar cualquier módulo de E/S en la base de terminación.

Preguntas frecuentes

• P: ¿Cuál es la función principal de esta unidad de terminación dentro del sistema S800?
• R: Sirve como una base de hardware pasiva para conectar el cableado de campo, los fusibles y la energía del proceso directamente a los módulos de E/S.
• P: ¿Cuántos canales de campo soporta la unidad?
• R: El hardware admite hasta 16 canales de entrada/salida independientes con capacidad de conexión de 3 hilos.
• P: ¿Qué límites máximos de voltaje y corriente se aplican a las conexiones de canal?
• R: La unidad admite una tensión nominal máxima de 50 V con un límite de 2 A por canal y 5 A de corriente total de conexión de proceso.
• P: ¿Están aislados eléctricamente los grupos de tensión de proceso?
• R: Sí, la unidad cuenta con dos grupos de tensión de proceso aislados individualmente, cada uno protegido por un fusible de 6,3 A.
• P: ¿Qué rango de temperatura de funcionamiento se especifica para la unidad?
• R: El hardware funciona de forma fiable dentro de un rango de temperatura ambiente de funcionamiento de 0 °C a +55 °C.
• P: ¿Cómo gestiona la unidad la distribución de ModuleBus?
• R: Distribuye el ModuleBus al módulo de E/S actual y pasa las señales a la siguiente unidad de terminación en secuencia.
• P: ¿Para qué sirve el chavetero mecánico en la base?
• R: Evita la inserción de tipos de módulos de E/S incorrectos, protegiendo los circuitos del sistema de una mala configuración accidental.
• P: ¿Se pueden reemplazar los módulos activos mientras el sistema está encendido?
• R: Las capacidades de intercambio en caliente dependen de la configuración del sistema y de las reglas de distribución de energía de la placa base establecidas para el rack.
