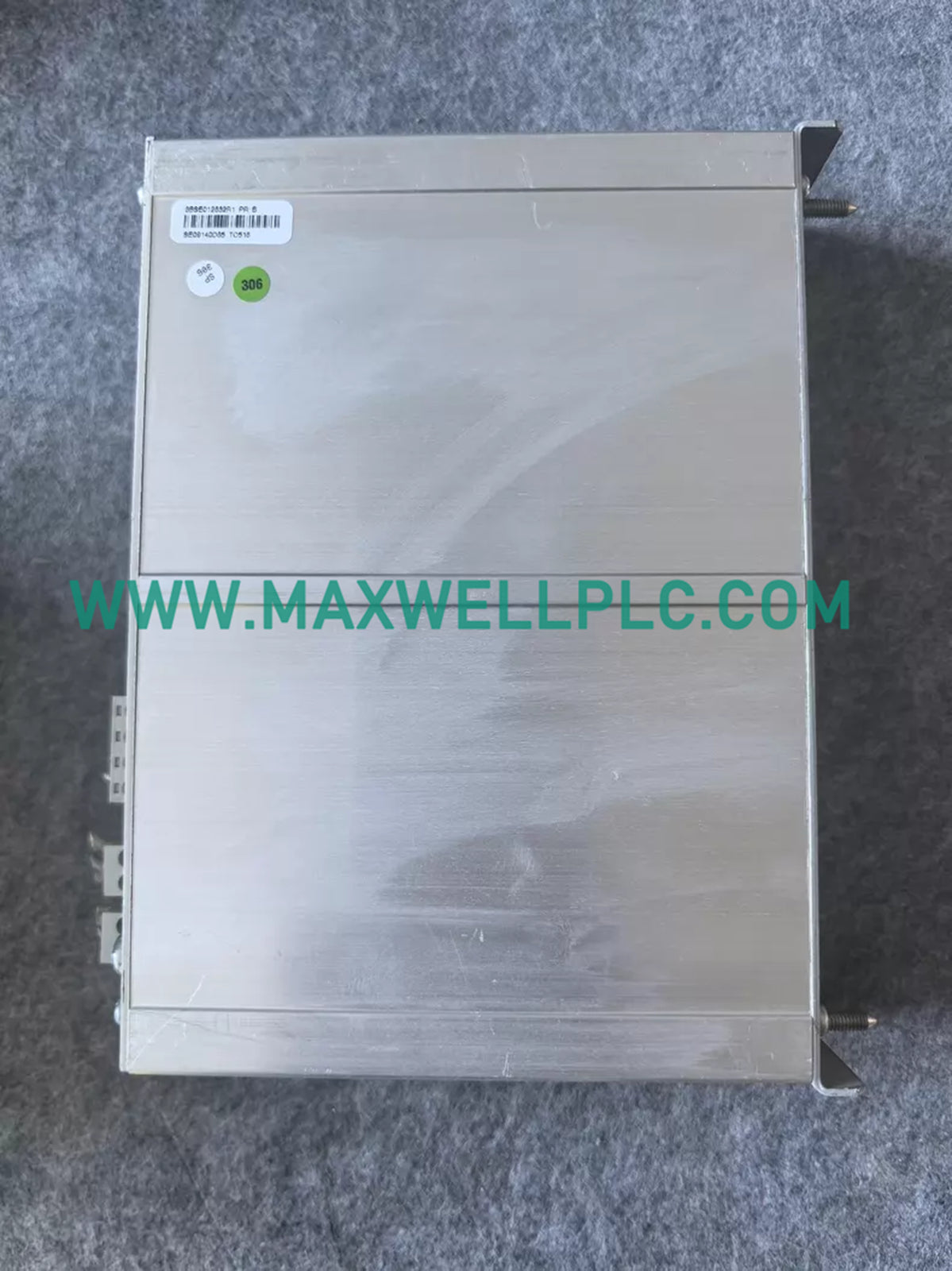

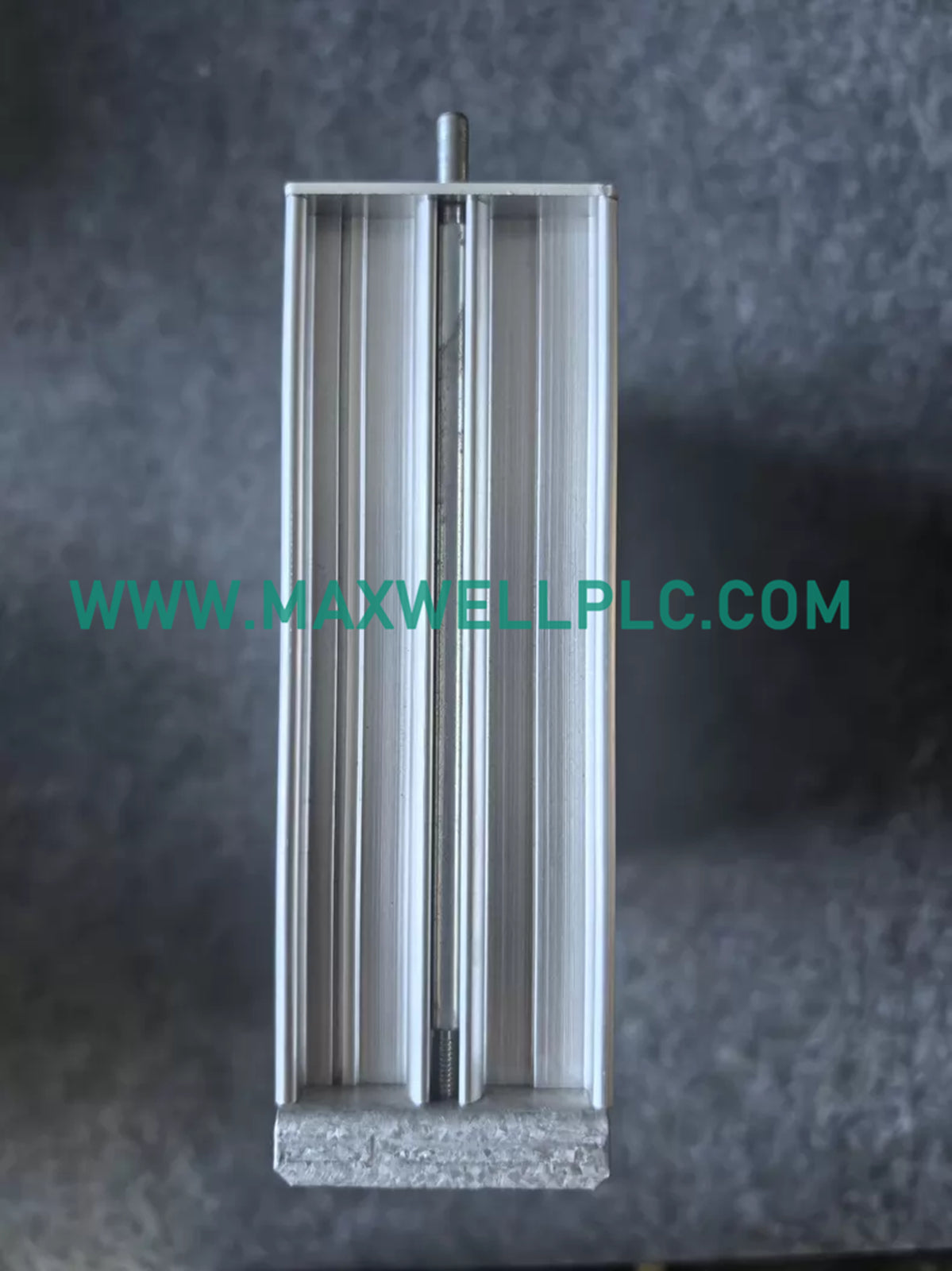

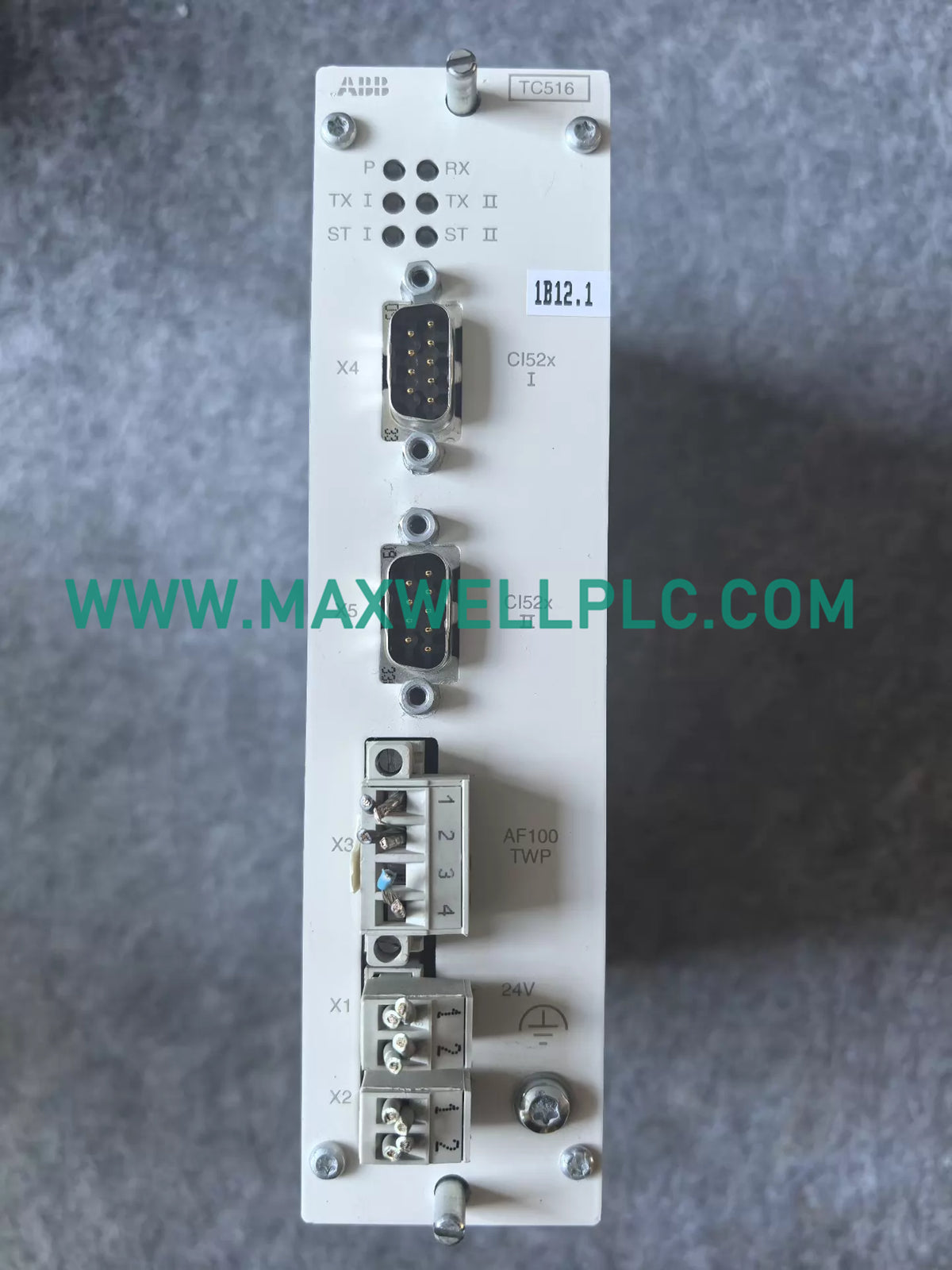

Configurado para la transmisión de datos diferenciales y la conversión de capa física en redes de control industrial, el ABB TC516 3BSE012632R1 (Módem de par trenzado RS485 TC516) proporciona ejecución física/eléctrica directa.

Identificación del modelo y parámetros de abastecimiento

• Designación del modelo base: TC516 que representa el hardware del módem de par trenzado RS485.
• Identificador de número de pieza: 3BSE012632R1 que indica la revisión de fabricación y la construcción específicas.
• Compatibilidad de red: Diseñado para la integración dentro de los bucles de comunicación serie Advant Master.
• Ubicaciones de fabricación: Instalaciones de producción autorizadas ubicadas en Suecia y Polonia.

Especificaciones del hardware

Integración de la red de control y rendimiento de la comunicación

• Gestiona la velocidad de comunicación del bus de la placa posterior y el acondicionamiento de la señal a través de las líneas serie.
• Mantiene una estricta adhesión a las redes deterministas Profinet / EtherNet/IP cuando corresponda o a los parámetros de la arquitectura serie subyacente.
• Maneja las rutinas de compatibilidad de flash de firmware para garantizar un seguimiento consistente de la versión del sistema.
• Ejecuta el soporte de escalado de densidad de E/S para nodos de terminación de red extendidos.

Información para pedidos

• 1 unidad de módem de par trenzado RS485 TC516
• 1 hoja de documentación técnica

Pautas de montaje físico y cableado de campo

• Fije la unidad de módem a un panel de gabinete industrial estándar o a un riel de montaje.
• Asegúrese de la correcta conexión a tierra del blindaje del cable de par trenzado para evitar interferencias electromagnéticas.
• Termine las líneas de comunicación RS485 utilizando resistencias de adaptación de línea apropiadas en los extremos de la red.
• Mantenga el espacio libre recomendado alrededor de la carcasa del gabinete para facilitar una disipación térmica adecuada.

Preguntas frecuentes

• P: ¿Cuál es la función principal del módem TC516 en un sistema de control?

  R: Sirve como un módem de par trenzado RS485 para la transmisión de señales a través de bucles serie Advant Master.

• P: ¿Cómo se debe terminar el blindaje del cable de par trenzado?

  R: El blindaje debe conectarse a tierra correctamente en los puntos de terminación designados del panel para suprimir el ruido de modo común.

• P: ¿Se requieren resistencias de terminación de línea en el bus RS485?

  R: Sí, se deben instalar resistencias de adaptación de impedancia adecuadas en ambos extremos del enlace físico.

• P: ¿Es compatible el intercambio en caliente para este módulo de comunicación?

  R: Se debe desconectar la alimentación del rack antes de insertar o extraer la unidad de hardware.

• P: ¿Qué indica un estado de funcionamiento normal en el dispositivo?

  R: Los LED de estado reflejan la entrada de alimentación activa y la transmisión de tráfico de datos válida.

• P: ¿Puede esta unidad funcionar en entornos industriales de alta temperatura?

  R: Está diseñada para funcionar dentro de rangos de temperatura industrial estándar de hasta 55 °C.

• P: ¿Qué tipo de interfaz física utiliza el módem para la comunicación?

  R: Utiliza señalización diferencial RS485 sobre cableado de cobre de par trenzado.

• P: ¿Cómo se aplica la gestión de versiones de firmware a esta unidad?

  R: La compatibilidad del firmware debe coincidir con los requisitos del controlador de comunicación del sistema correspondiente.
