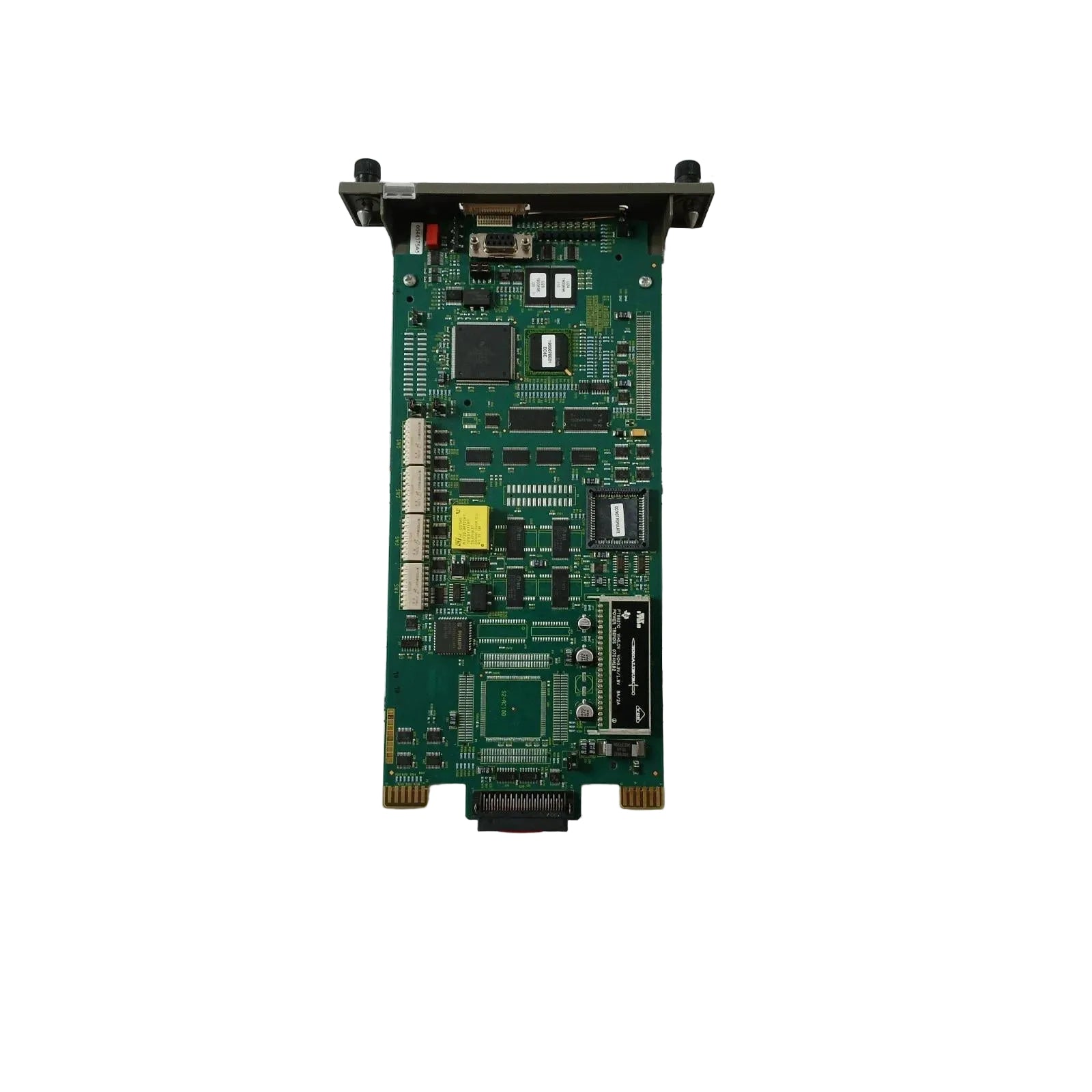

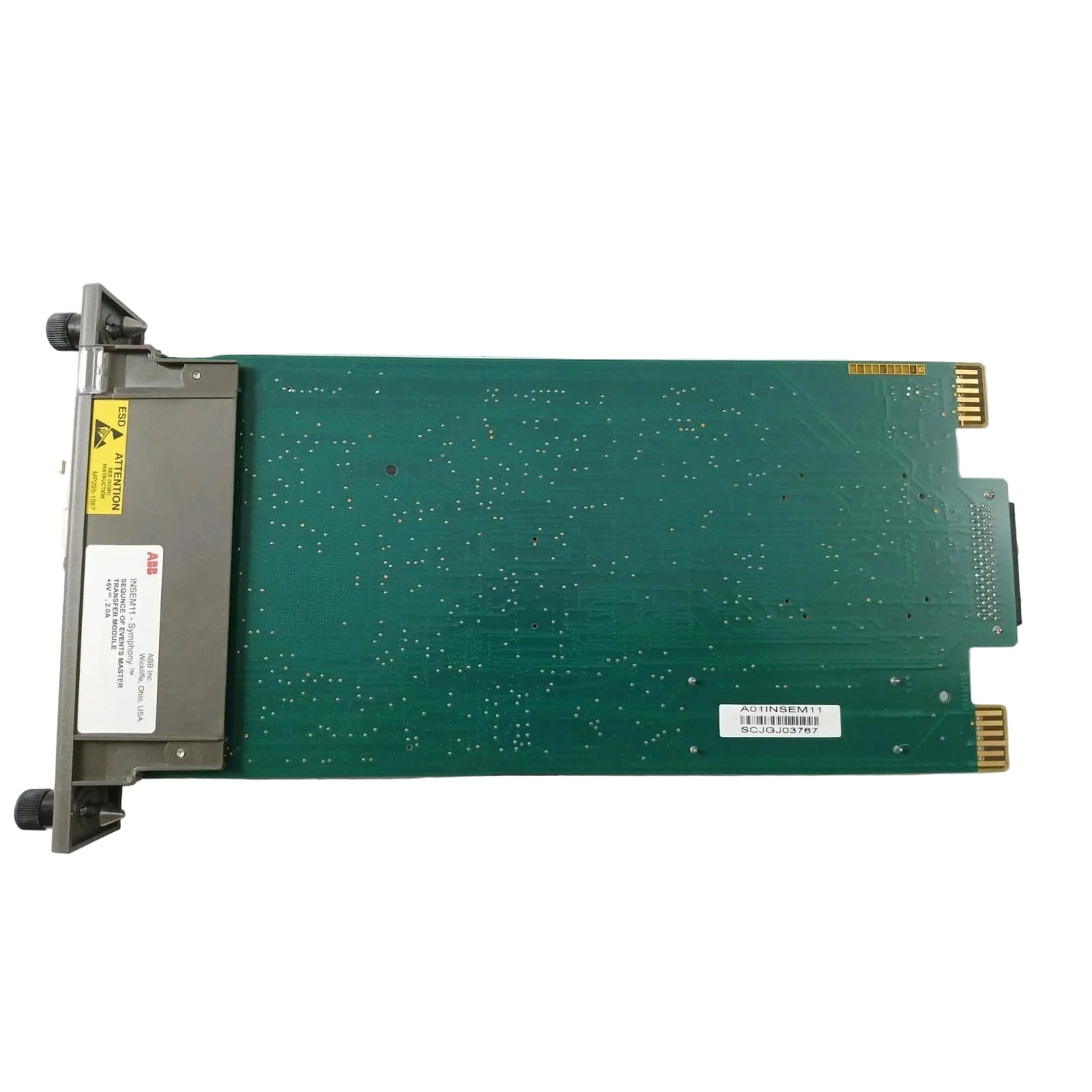

Configurado para la adquisición de datos de procesos distribuidos en redes industriales, el ABB IMRIO22, también catalogado como el módulo de E/S de rack remoto IMRIO22, funciona como un componente de hardware dedicado para conectar los canales de entrada/salida de campo con la arquitectura del nodo de control centralizado.

Identificación del módulo y matriz de piezas

Especificaciones de hardware

Comunicación de placa posterior y escalado de densidad de E/S

El hardware utiliza licencias de velocidad de comunicación de bus de placa posterior para gestionar transferencias de paquetes deterministas a través de racks remotos distribuidos. Las capacidades de escalado de densidad de E/S permiten a los operadores expandir la capacidad del canal de forma incremental sin degradar las tasas de actualización del bus. La compatibilidad con el firmware flash garantiza que las pilas de protocolos de red de bajo nivel permanezcan sincronizadas con las revisiones del controlador del nodo central, minimizando la latencia de ejecución de comandos durante los bucles de proceso de alta velocidad.

Contenido del paquete e información para pedidos

• 1 módulo de E/S de rack remoto ABB IMRIO22 (número de pieza: IMRIO22)
• 1 conjunto de manija de extracción de la placa frontal
• 1 folleto de documentación técnica de cumplimiento e instalación

Pautas de montaje físico y conexión a tierra eléctrica

• Inserte el módulo suavemente en la ranura designada del rack, asegurándose de que el conector de la placa posterior se alinee sin doblar los pines.
• Asegure los tornillos de retención cautivos superiores e inferiores para mantener la estabilidad mecánica contra la vibración industrial continua.
• Conecte la orejeta de conexión a tierra del chasis directamente a la barra de conexión a tierra del gabinete utilizando flejes de cobre de baja impedancia.
• Mantenga el cableado de señal de campo entrante segregado de los conductos de alimentación de alto voltaje para evitar la inducción electromagnética.

Preguntas frecuentes

• P: ¿Cuál es la función operativa principal de este módulo dentro de la red de control?
• R: Actúa como un nodo de interfaz remota para recopilar y transferir datos de E/S de campo al controlador central.
• P: ¿Este hardware admite el intercambio en caliente en línea durante las operaciones activas de la planta?
• R: La capacidad de intercambio en caliente depende de la partición de energía de la placa posterior y de los límites de configuración del bus del rack especificados por el diseño del sistema.
• P: ¿Qué voltaje de fuente de alimentación se requiere para operar el módulo?
• R: La unidad funciona utilizando un riel de fuente de alimentación externo de 24 V CC distribuido a través de la infraestructura del rack.
• P: ¿Cuál es el rango de consumo de energía operativa a plena carga?
• R: El módulo consume entre 10 W y 20 W de energía eléctrica, dependiendo de los estados de los canales activos.
• P: ¿Qué rango de temperatura ambiental está permitido para el despliegue continuo?
• R: El hardware funciona de manera confiable dentro de un rango de temperatura ambiente de -40 °C a +70 °C.
• P: ¿Cómo afecta la gestión del firmware a la estabilidad de la comunicación de red?
• R: La compatibilidad del firmware flash garantiza un procesamiento uniforme del protocolo y evita desajustes de tiempo en el bus.
• P: ¿Por qué debe conectarse la orejeta de conexión a tierra del chasis a la barra del gabinete?
• R: Una conexión a tierra adecuada desvía el ruido electromagnético de alta frecuencia lejos de los circuitos de procesamiento internos sensibles.
• P: ¿Cómo debe manipularse el módulo durante el mantenimiento de rutina para evitar daños electrostáticos?
• R: Los técnicos deben usar una pulsera con conexión a tierra y manipular la placa de circuito impreso estrictamente por sus bordes no conductores.
