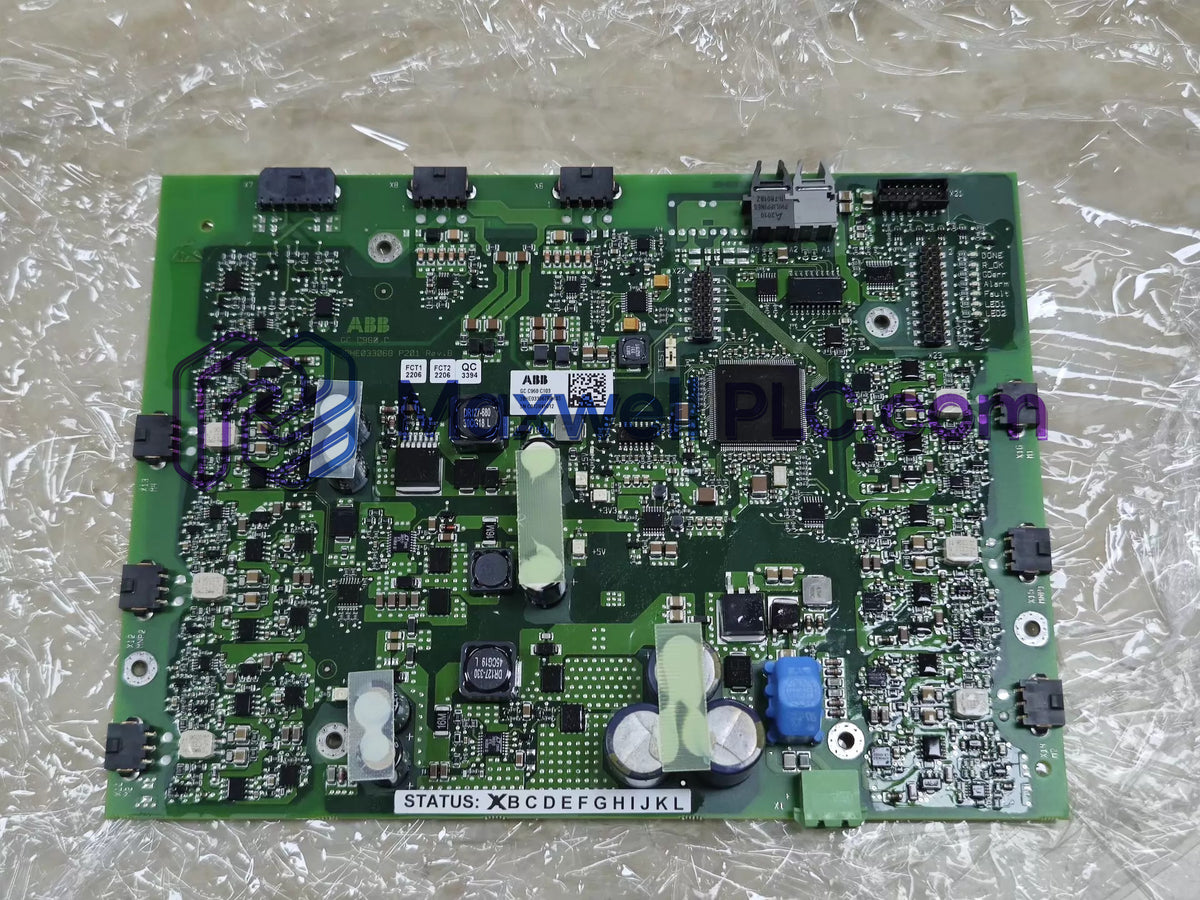

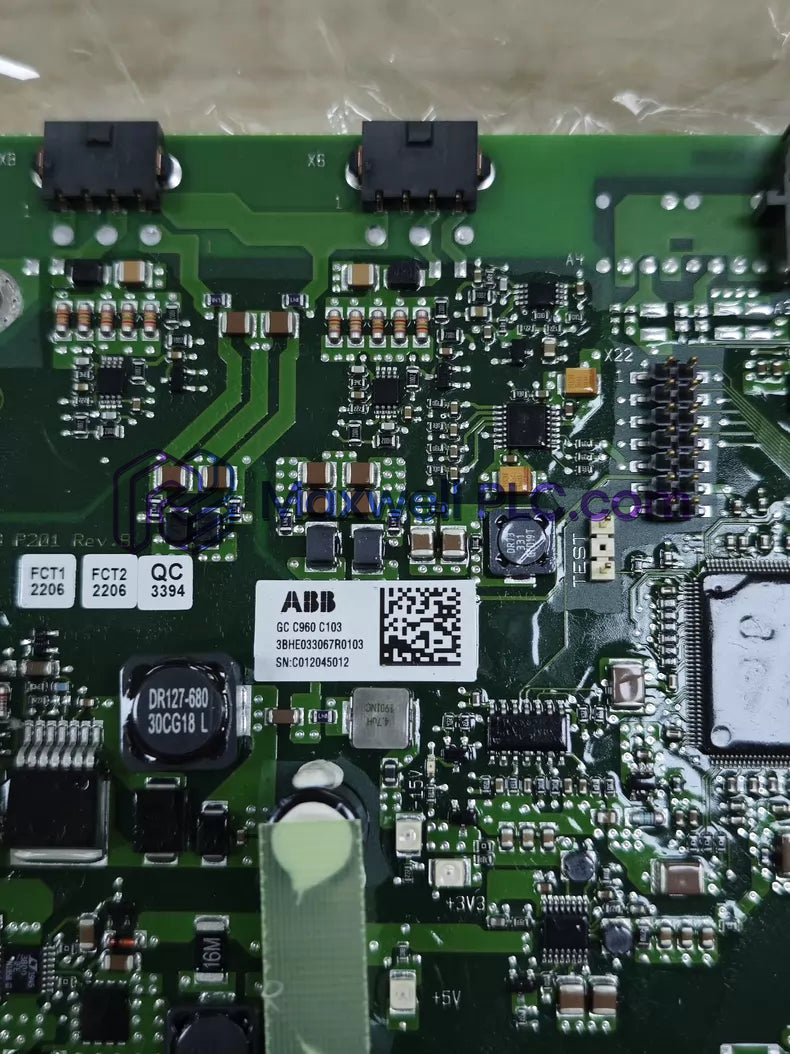

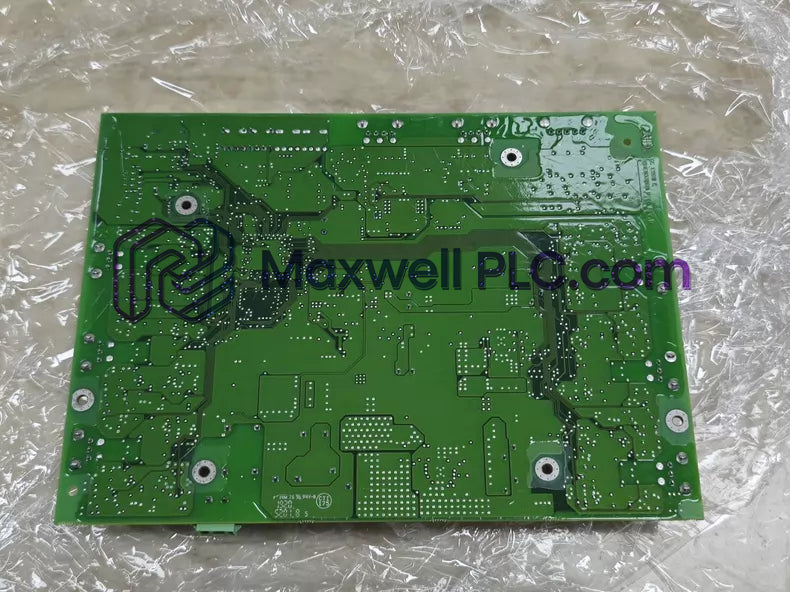

La ABB GC C960 C103 3BHE033067R0103, también catalogada como la tarjeta de interfaz de fase GC C960 C103, funciona como un componente de hardware dedicado para el procesamiento de señales de fase y el control de disparo del convertidor dentro de las plataformas AC 800PEC.

Identificación de hardware y arquitectura del subsistema

La estructura del número de pieza de hardware identifica las características funcionales dentro del chasis del controlador:

• GC C960 C103: Variante de placa de circuito que designa la topología de hardware de interfaz de fase de alta velocidad.

• 3BHE033067R0103: Número de pieza de fabricación único asignado al conjunto de circuito impreso.

• AC 800PEC: Plataforma de sistema de control que utiliza placas de procesamiento dedicadas para los lazos de control del convertidor.

Especificaciones técnicas y ambientales

Comunicación determinista de bus de alta velocidad

El módulo de interfaz de fase se interconecta directamente con los buses de rack de alta velocidad para lograr un tiempo de ejecución predecible para ciclos de conmutación rápidos. La alta velocidad de comunicación del bus del backplane garantiza el intercambio en tiempo real de las variables de estado del convertidor, mientras que la compatibilidad con el firmware flash permite una integración perfecta en las actualizaciones de hardware de control AC 800PEC sin alterar los mapas de memoria RAM a bordo.

Hardware de entrega estándar

• 1 x tarjeta de interfaz de fase ABB GC C960 C103 3BHE033067R0103

Reglas de montaje y manipulación mecánica

• Protocolos de protección ESD: Se aplican las precauciones estáticas estándar. Conecte las muñequeras a tierra al marco metálico del gabinete antes de tocar los conectores de borde de la tarjeta.

• Aislamiento de energía del subrack: Desconecte la fuente de alimentación principal de 24 VCC del chasis del rack antes de insertar o extraer el conjunto de la tarjeta.

• Inserción del conector: Deslice la tarjeta suavemente a lo largo de las guías de la tarjeta del chasis hasta que los encabezados multipines de la interfaz trasera se asienten completamente. Apriete los tornillos de retención del panel frontal.

• Enrutamiento del cableado de campo: Mantenga las líneas de retroalimentación de fase óptica o de cobre de alta frecuencia aisladas de las líneas de alimentación de CC pesadas dentro de los conductos de cable del panel.

Preguntas frecuentes

• ¿Qué tolerancia de voltaje de suministro está permitida en las líneas de entrada de energía?

  La tarjeta requiere una fuente de alimentación nominal de 24 VCC con una ventana de tolerancia operativa permitida de +/- 10%.

• ¿Cuál es el consumo de energía operativo típico de la tarjeta de interfaz de fase?

  Durante la conversión de señal activa, la arquitectura del circuito interno consume típicamente entre 5 W y 10 W.

• ¿La tarjeta admite el intercambio en caliente durante el funcionamiento del convertidor?

  No, quitar o insertar la tarjeta mientras el backplane del subrack está energizado puede dañar los circuitos sensibles del bus digital.

• ¿Cuánta memoria RAM volátil está integrada en el circuito de la tarjeta?

  La arquitectura de memoria a bordo incluye típicamente de 512 MB a 1 GB de RAM para un almacenamiento en búfer de ejecución rápido.

• ¿Qué rango de temperaturas de funcionamiento puede soportar la tarjeta en las instalaciones del gabinete?

  La unidad está clasificada para funcionar en temperaturas ambiente que van desde -20 grados C hasta +70 grados C.

• ¿Cómo se aíslan las señales de conmutación de fase de la lógica del controlador central?

  La tarjeta utiliza barreras de aislamiento ópticas y galvánicas dedicadas para evitar que el ruido del campo afecte los lazos de control centrales.

• ¿Qué procedimiento evita daños en los pines del backplane durante la instalación de la tarjeta?

  Asegúrese de que el módulo se alinee perfectamente con las guías de tarjeta superior e inferior del subrack antes de aplicar una presión firme en la placa frontal.

• ¿Se requiere calibración manual al reemplazar una tarjeta de interfaz dañada?

  No se requiere calibración de hardware; el controlador central descarga los parámetros de configuración de ejecución necesarios al inicio.
