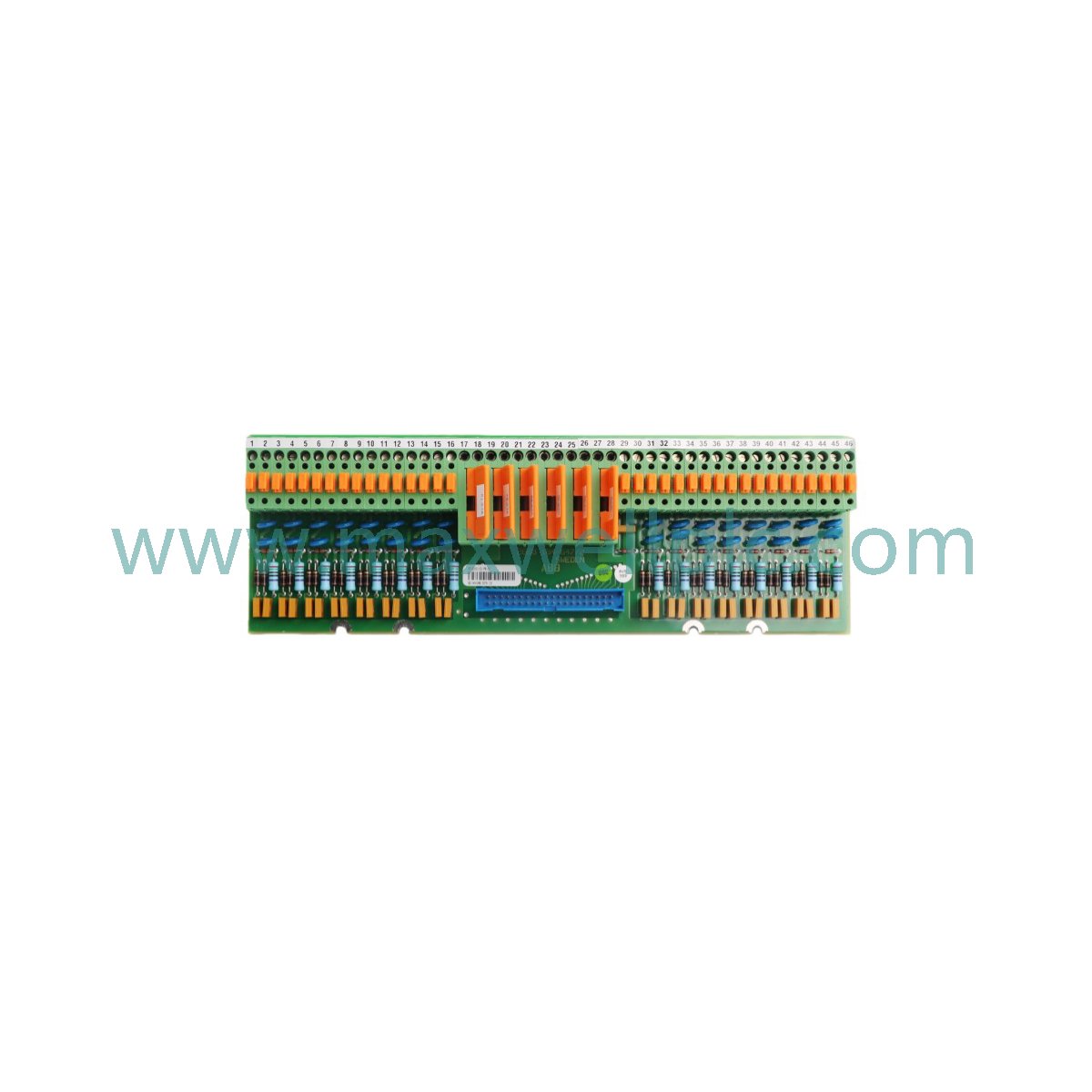

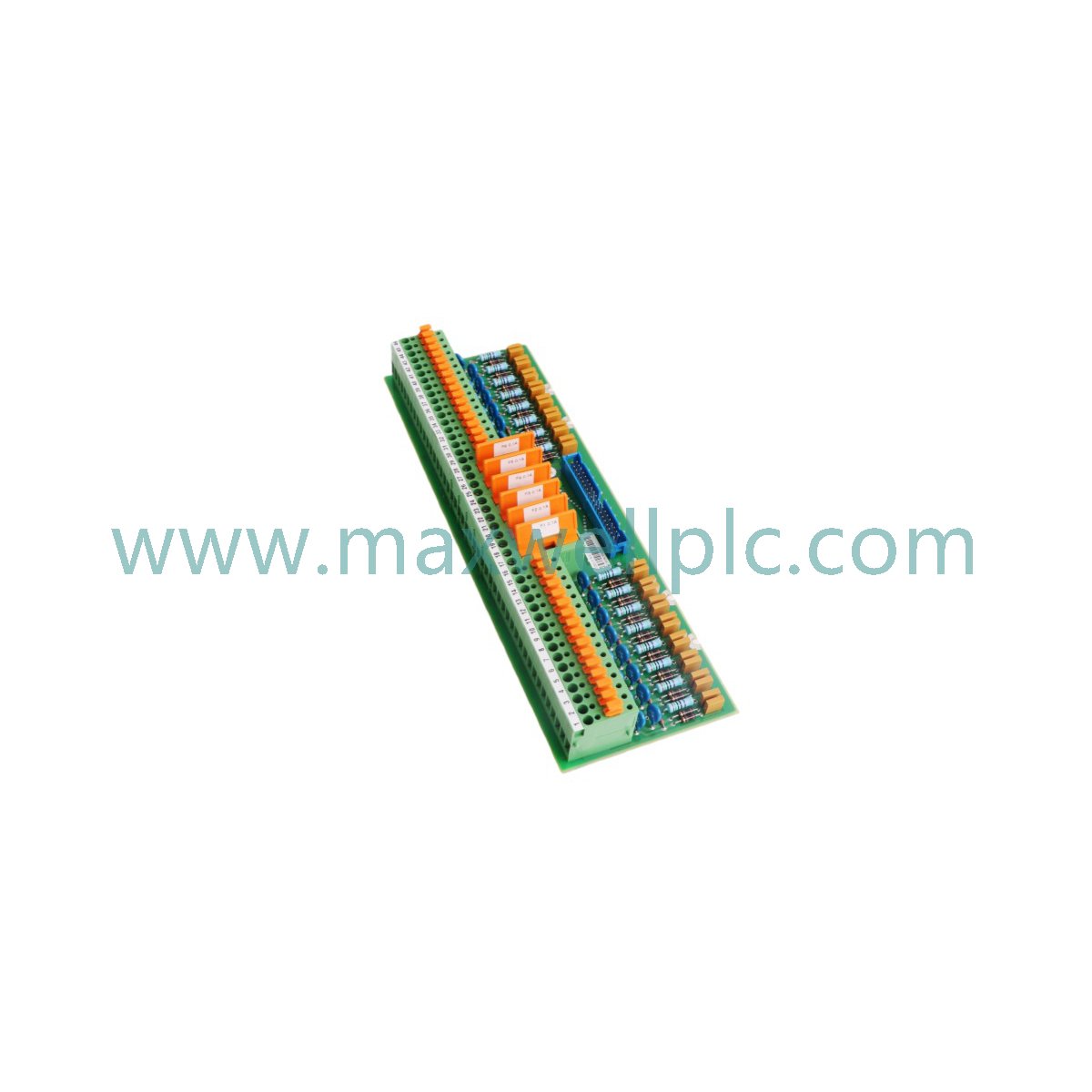

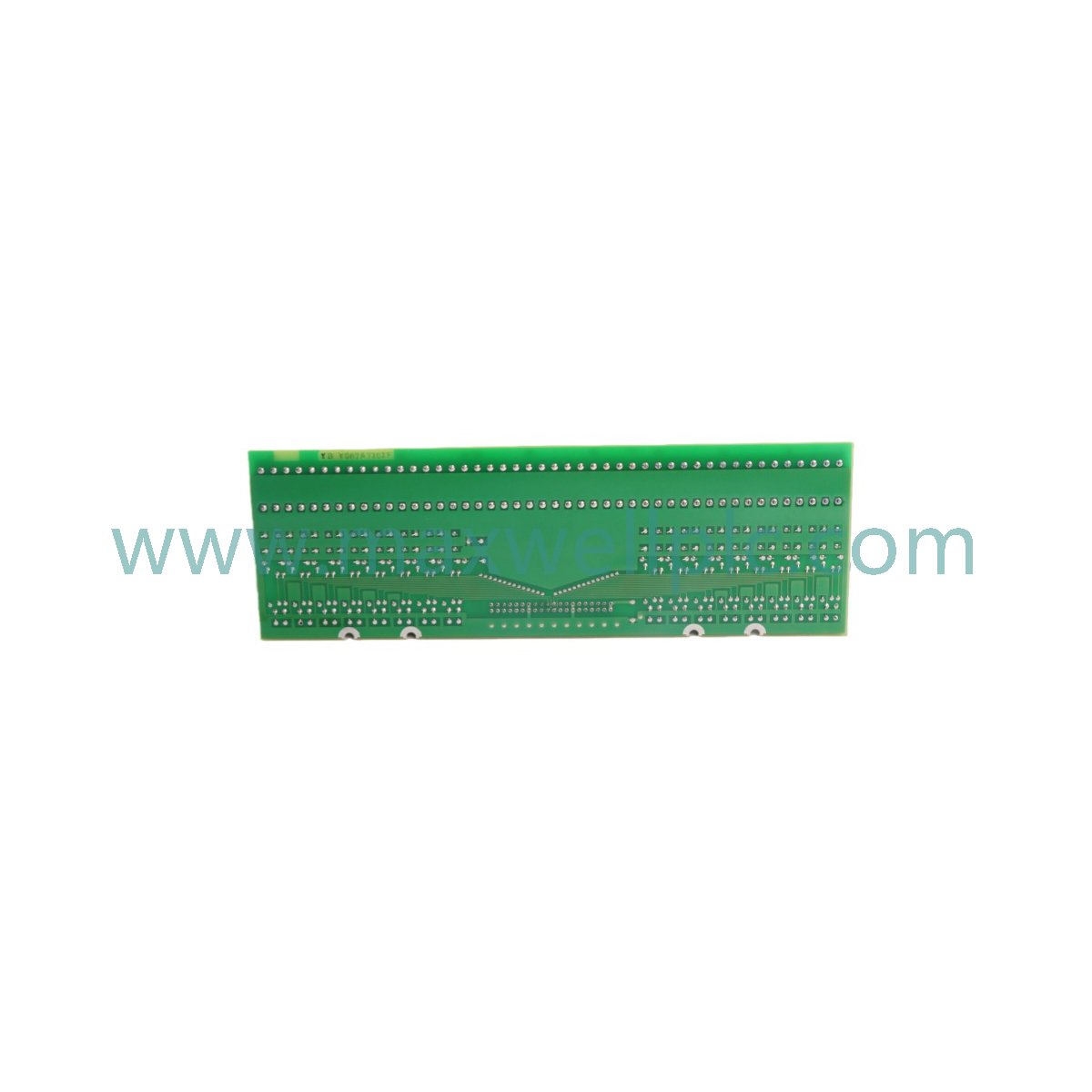

Configurada para la ejecución de la interfaz de señal analógica en arquitecturas de control Advant OCS y 800xA, la ABB DSTA131 57120001-CV (Unidad de Conexión DSTA131) proporciona terminación física directa de la señal para ensamblajes de entrada analógica diferencial de 16 canales.

Lógica de configuración del modelo

La DSTA131 57120001-CV es una interfaz de terminación de señal de diseño fijo. El módulo utiliza una interfaz de conector de 40 pines para la integración en el backplane del sistema y bornes de tornillo para el cableado de campo. No existen subtipos de hardware configurables para este número de pieza; se entrega como un ensamblaje de terminación completo diseñado para una compatibilidad específica con el hardware de entrada analógica de ABB.

Especificaciones del hardware

Integración y escalado de plataformas de control

El módulo está diseñado para interactuar con tarjetas de entrada analógica dentro del ecosistema Advant OCS y 800xA. Permite el escalado de la densidad de E/S al proporcionar un punto de terminación centralizado para 16 bucles analógicos diferenciales. La arquitectura admite la integridad de la señal del bus del backplane al minimizar la resistencia de la ruta de cableado y utilizar redes de resistencias de derivación con una precisión del 0.1%. Esta configuración mantiene la relación señal/ruido requerida para un control de proceso de precisión, asegurando que la tarjeta de entrada analógica reciba una retroalimentación precisa de voltaje o corriente.

Información de pedido

• Unidad de Conexión DSTA131 57120001-CV

• Conjunto de protección con fusible de 1 A integrado

• Documentación técnica para la terminación de la señal

Guía de instalación en campo

• Terminación de terminales: Fije los cables de campo en los terminales de tornillo designados. Asegúrese de que la longitud de pelado sea adecuada para evitar cortocircuitos en el conductor expuesto.

• Conexión a tierra: Conecte a tierra el chasis de la unidad de conexión al bus de tierra común del armario de control para mantener un blindaje eficaz contra las interferencias electromagnéticas.

• Acceso al fusible: El fusible de 1 A está integrado para la protección del circuito; confirme la continuidad del fusible durante el arranque inicial y después de cualquier evento de sobrecorriente.

• Enrutamiento del cableado: Mantenga una separación física entre los bucles de señal analógica y las líneas de alimentación de alto voltaje para evitar la distorsión de la señal inducida.

• Asentamiento del conector: Asegúrese de que el cable de interfaz de 40 pines esté bien conectado a la tarjeta de entrada analógica host para evitar la pérdida intermitente de la señal.

Preguntas frecuentes

• P: ¿Puede utilizarse el DSTA131 para señales analógicas de voltaje y corriente?

  R: Sí, es compatible con bucles de voltaje y corriente diferenciales estándar comúnmente procesados por las tarjetas de entrada analógica de ABB.

• P: ¿Cómo afecta el fusible de 1 A integrado a la operación?

  R: El fusible protege el circuito de entrada contra picos de corriente; si un canal no registra señal, verifique la integridad del segmento de fusible correspondiente.

• P: ¿Esta unidad requiere alimentación externa?

  R: No, el DSTA131 es una interfaz de terminación pasiva que depende de la tarjeta host para la alimentación de procesamiento de la señal.

• P: ¿Se mantiene la precisión de derivación del 0.1% en todo el rango de temperatura?

  R: La precisión se especifica para condiciones de funcionamiento industriales estándar. Evite gradientes de temperatura extremos para mantener la precisión de la medición.

• P: ¿Puedo interconectar esta unidad con tarjetas analógicas que no sean de ABB?

  R: La interfaz de 40 pines es específica para el hardware Advant OCS y 800xA de ABB. La compatibilidad con otros sistemas no está verificada.

• P: ¿Cuál es el beneficio de la configuración de entrada diferencial?

  R: Las entradas diferenciales proporcionan una alta supresión de ruido de modo común, lo cual es necesario para lecturas estables en entornos industriales con ruido eléctrico.

• P: ¿Los terminales de tornillo son reemplazables en campo?

  R: Los bloques de terminales están fijados a la base del módulo; reemplace toda la unidad si se produce algún daño en los terminales para garantizar una conexión eléctrica segura.

• P: ¿Cómo verifico la integridad de la señal a través de la unidad de conexión?

  R: Mida el voltaje o la corriente del bucle en los terminales de tornillo utilizando un multímetro calibrado para comparar con las lecturas de diagnóstico de la tarjeta de entrada.
