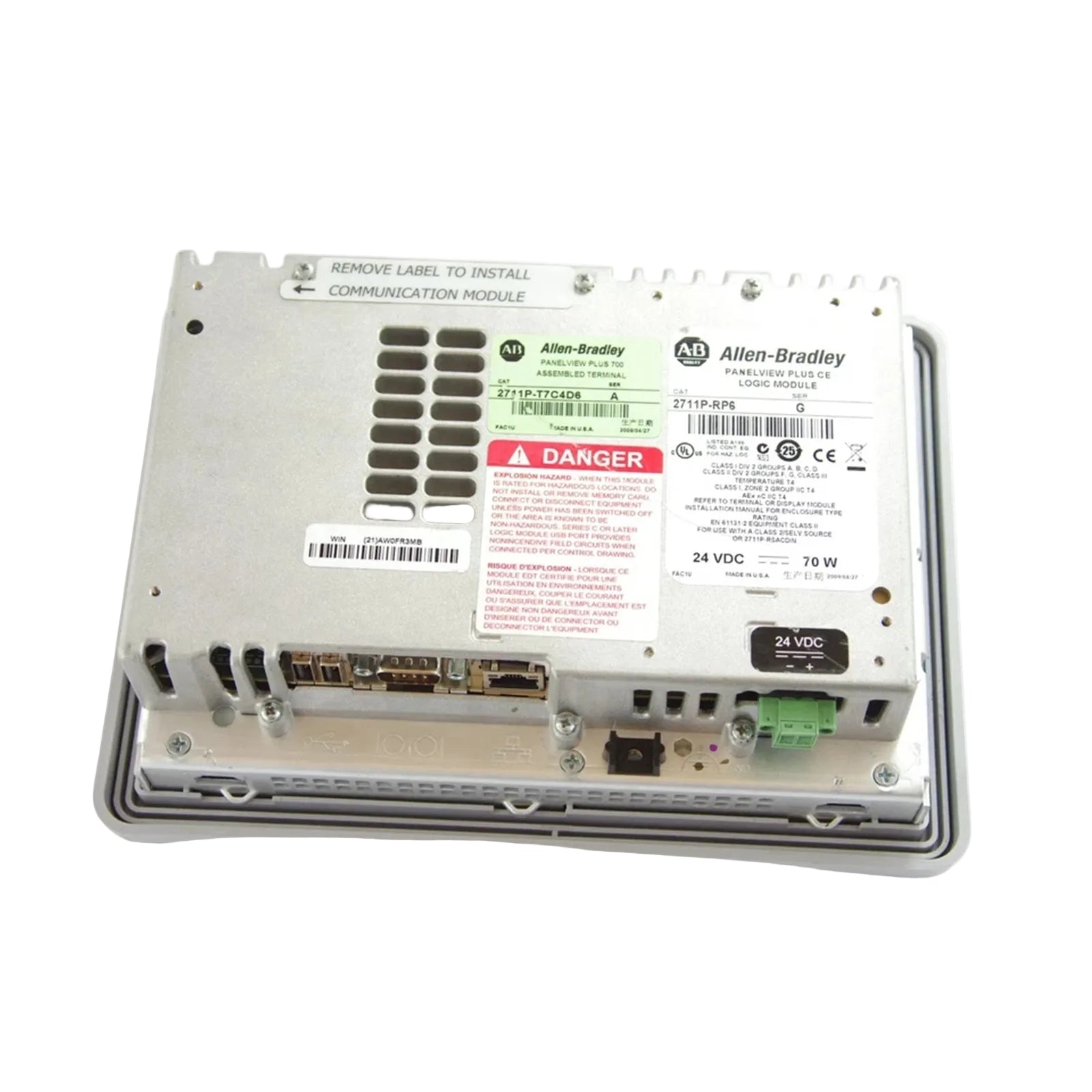

ElAllen-Bradley 2711P-T7C4D6, también catalogado como el Terminal de Interfaz de Operador2711P-T7C4D6, funciona como un componente de hardware dedicado para la visualización de la interfaz hombre-máquina y la modificación de los parámetros de control dentro de las redes EtherNet/IP.

Especificaciones del hardware

Operaciones de red deterministas

La arquitectura de procesamiento de este terminal se basa en interacciones de red coordinadas a través de redes deterministas Profinet / EtherNet/IP. Los chipsets de comunicación interna decodifican los datos de registro recibidos del bus de la placa posterior del procesador industrial, haciendo coincidir las actualizaciones gráficas locales con los parámetros de velocidad de comunicación del bus de la placa posterior. La estabilidad de la aplicación en tiempo real se conserva mediante comprobaciones específicas de compatibilidad de flash de firmware integradas en el ciclo de arranque, lo que garantiza que las matrices de etiquetas de paquetes múltiples del controlador se asignen al banco de memoria local de 128 MB sin latencia de escalado.

Directrices de instalación en campo

Antes de cortar las puertas del gabinete o los paneles de control, verifique la integridad estructural y las especificaciones de superficie plana del área de implementación para evitar una distribución de presión no paralela a lo largo del bisel. Dirija los cables de señalización en serie y Ethernet de bajo voltaje a través de conductos aislados ubicados lejos de los cables del motor de accionamiento de frecuencia variable o de las líneas de CA de alta potencia para suprimir la diafonía electromagnética. Apriete las abrazaderas de montaje perimetrales secuencialmente hasta que el sello interno coincida con los límites de compresión estándar para la exclusión de polvo y humedad. Conecte un cable de tierra de cobre de baja impedancia dedicado desde el terminal de tierra trasero a la rejilla de tierra para disipar la tensión electrostática parásita de la capa de la matriz táctil.

Preguntas frecuentes

P: ¿Cómo se repara un conjunto de retroiluminación degradado o fallido en esta serie de terminales?

R: El marco de iluminación de la pantalla utiliza un diseño modular. Cuando el brillo de salida cae por debajo de los estándares legibles, el subconjunto se puede extraer y reemplazar con el componente independiente 2711P-RL7C2 sin cambiar la lógica del panel táctil principal o el circuito de procesamiento base.

P: ¿Cuáles son las tolerancias eléctricas de entrada para el terminal de conexión de alimentación VCC?

R: La unidad funciona con un circuito nominal de 24 VCC, aceptando un rango de voltaje de entrada continuo de 18-32 VCC. Las fluctuaciones fuera de este límite activarán bucles de protección internos, lo que provocará un apagado sistemático para proteger los chips de memoria internos y las interfaces de red del estrés por sobrevoltaje.

P: ¿Cómo maneja el terminal la compatibilidad de flash de firmware durante la sincronización de red de múltiples controladores?

R: El entorno de tiempo de ejecución requiere que la versión del archivo de aplicación compilado se alinee con la revisión del firmware en la memoria flash local. Si ocurre una falta de coincidencia durante la comunicación a través de la interfaz Ethernet o RS-232, el terminal bloquea la sincronización de etiquetas de control para evitar una ejecución de bits incorrecta.
