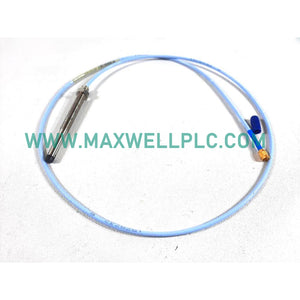

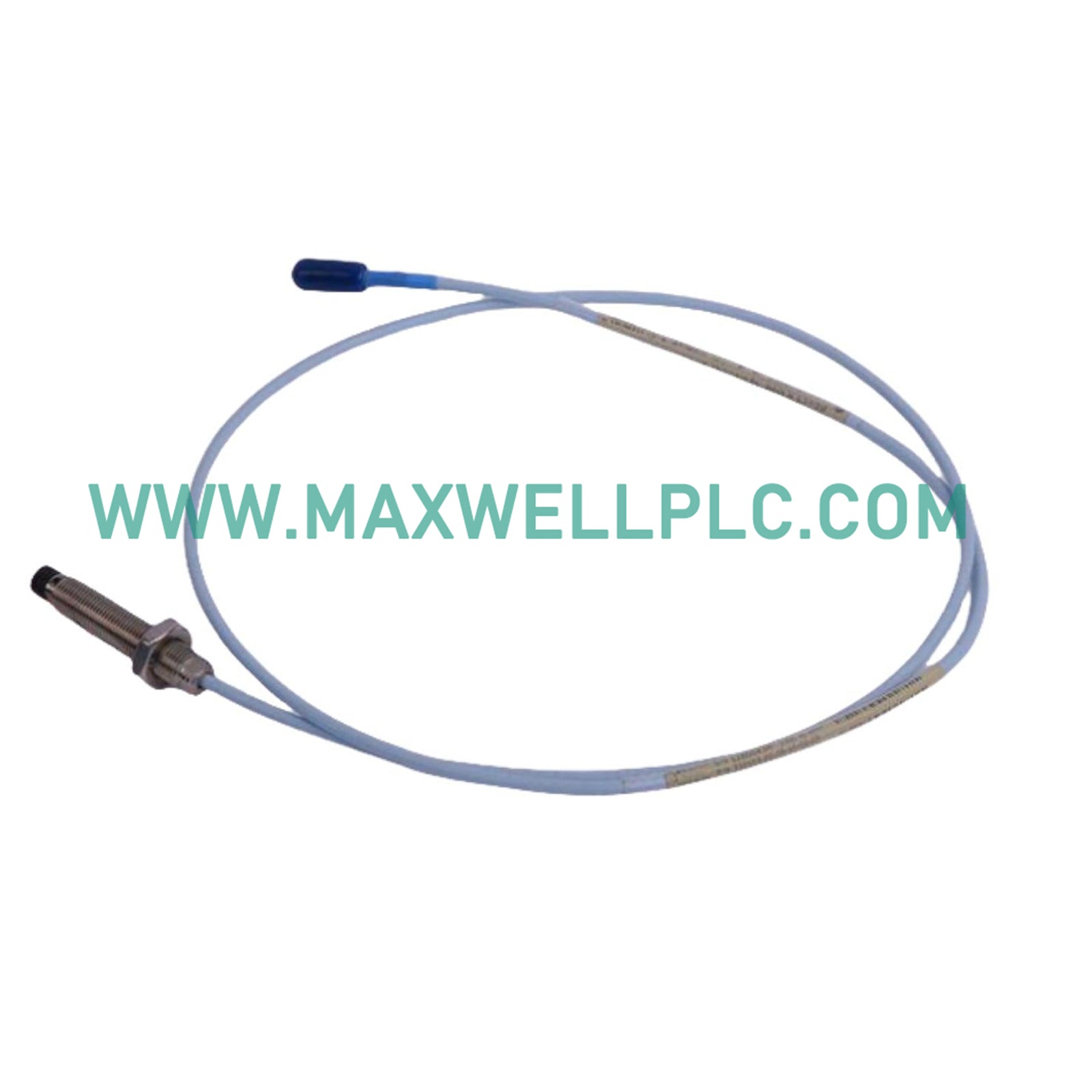

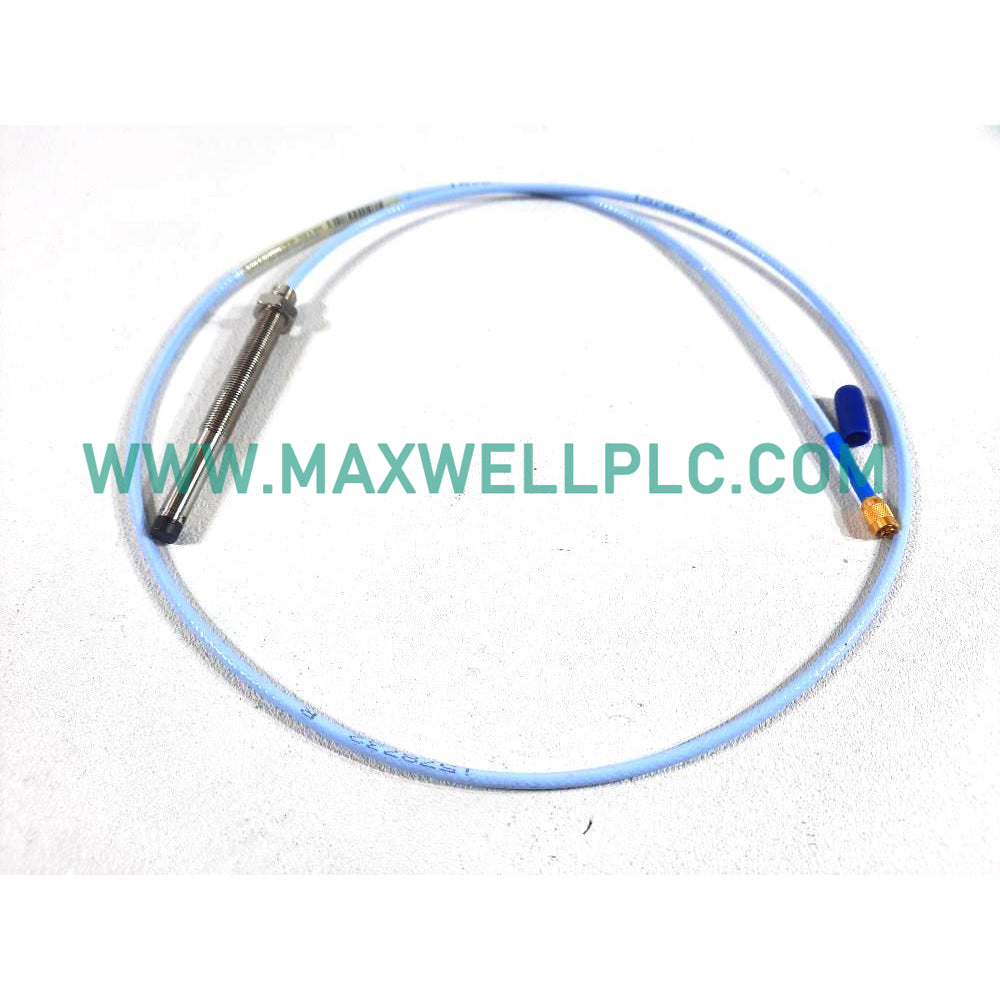

Configurado para mediciones de vibración de eje, posición axial y keyphasor en bucles de monitoreo de maquinaria, el Bently Nevada 21504-000-16-05-02 (sonda de proximidad 21504) proporciona una ejecución física/eléctrica directa.

Desglose de la nomenclatura de sufijos

La configuración mecánica y física específica de esta sonda está determinada por las opciones estructuradas dentro de la secuencia de su número de pieza:

• 21504: Designación del modelo base para la sonda de proximidad de montaje estándar de 5 mm u 8 mm de la serie 7200.
• -000: Especifica una longitud mínima de carcasa sin rosca de 0.0 pulgadas.
• -16: Establece una longitud de carcasa roscada total estándar de 16 mm.
• -05: Establece la longitud del cable coaxial integrado en 0.5 metros (aproximadamente 20 pulgadas, con una tolerancia de fabricación de +0.13 metros a -0.05 metros).

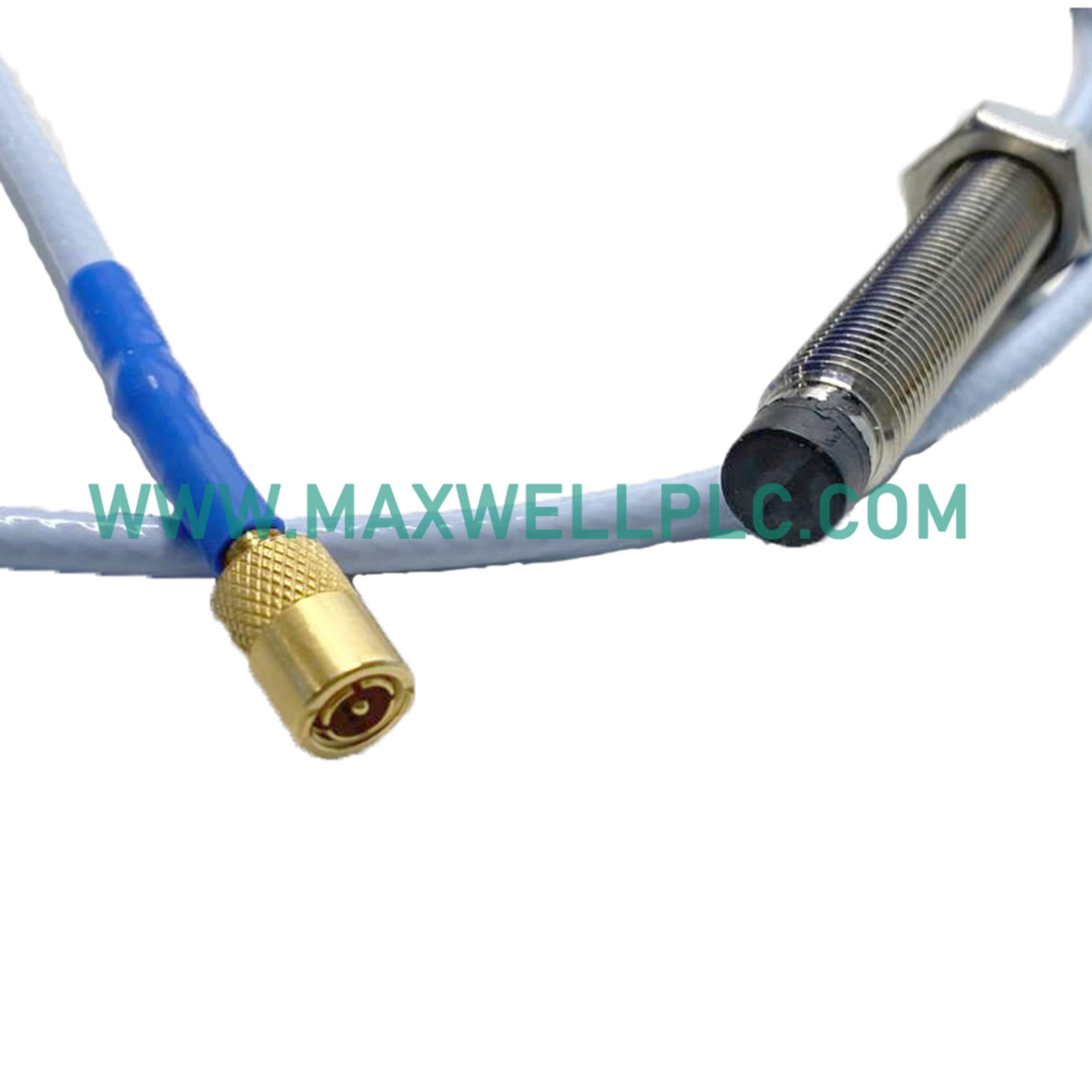

• -02: Configurado con un conector coaxial macho en miniatura integrado.

Parámetros de hardware mecánico y eléctrico

Escala de sonda de corriente de Foucault e integración de la dinámica del rotor

El 21504-000-16-05-02 funciona dentro del sistema de transductores de proximidad de la serie 7200 utilizando los principios de inducción de corriente de Foucault. La bobina integrada en la punta de la sonda es energizada por una señal de RF de alta frecuencia del Proximitor asociado. Esto genera un campo electromagnético que penetra la superficie del eje objetivo.

A medida que la distancia entre el eje (normalmente acero AISI 4140) y la punta de la sonda cambia, las pérdidas por corriente de Foucault alteran la amplitud de la señal de RF. El Proximitor demodula esta señal, convirtiendo la variación en una salida de voltaje lineal proporcional a la brecha física. Para los sistemas de 5 mm y 8 mm de la serie 7200, la validación del voltaje de la brecha se establece normalmente en un sesgo de rango central de aproximadamente -10 VCC. Esta ruta de señal proporciona datos de alta resolución para el seguimiento de la dinámica del rotor de menos de milésimas de pulgada, incluida la vibración radial y la posición de empuje axial sin contacto físico.

Contenido de entrega estándar

• 1 x Sonda de proximidad Bently Nevada 21504-000-16-05-02 (con cable coaxial integrado de 0.5 m)
• 1 x Conector coaxial macho en miniatura (integrado en la terminación del cable)
• 2 x Contratuercas de montaje hexagonales estándar

Pautas de montaje en campo y enrutamiento de cables

• Fijación con contratuerca

  Enrosque el cuerpo de la sonda en el soporte de instalación roscado y asegure su posición física utilizando las contratuercas hexagonales suministradas. Asegúrese de que el soporte mantenga el eje de la sonda perfectamente perpendicular a la superficie del eje objetivo para minimizar la desviación de la medición.

• Establecimiento del voltaje de la brecha

  Mientras el eje de la máquina está en reposo, ajuste mecánicamente la profundidad de inserción de la sonda. Utilice un multímetro digital conectado a los terminales de salida del Proximitor para verificar que el voltaje de la brecha esté dentro del rango de funcionamiento lineal (normalmente se apunta a cerca de -10 VCC).

• Protección del conector

  Evite tirar o aplicar tensión excesiva a la terminación del conector coaxial en miniatura. Se recomienda encarecidamente utilizar una funda protectora de conector a base de silicona para aislar la unión de acoplamiento coaxial del aceite, el polvo y la humedad en la carcasa de la máquina.

• Restricciones de radio de curvatura

  Durante el enrutamiento del cable en campo, mantenga un radio de curvatura mínimo de 25.4 mm (1.0 pulgada) para el cable coaxial sin blindaje. Las curvas pronunciadas o los puntos de pellizco a lo largo de la ruta del conducto causarán fallas internas en el blindaje e interrumpirán la transmisión de alta frecuencia.

Preguntas y respuestas técnicas

• ¿Cuál es el rango lineal estándar al emparejar esta sonda con un Proximitor 7200?

  El rango lineal estándar es típicamente de 2.0 mm (80 mils) cuando se usa con un Proximitor de la serie 7200 calibrado y un objetivo de acero AISI 4140.

• ¿Cómo afecta la humedad o el aceite en la unión del conector a la salida del transductor?

  La humedad o el aceite causan cambios de impedancia en el punto de contacto del conector de alta frecuencia, lo que resulta en ruido de señal, errores de factor de escala y desviación de la calibración.

• ¿Este cable de sonda estándar sin blindaje es adecuado para tender directamente a través de bandejas de cables abiertas?

  No, los cables sin blindaje son vulnerables a daños físicos. Utilice un conducto metálico dedicado o una canalización protectora al tenderlos a través de áreas de maquinaria abiertas.

• ¿Qué ocurre si esta sonda de 0.5 m se conecta directamente a un Proximitor sin un cable de extensión?

  El sistema sufrirá una falta de coincidencia de calibración. La longitud total del sistema debe coincidir (típicamente 5.0 m o 9.0 m) utilizando el cable de extensión adecuado.

• ¿Se puede utilizar esta sonda de la serie 7200 directamente con un Proximitor 3300 XL?

  No. La mezcla de componentes de las series 7200 y 3300 XL altera el perfil de impedancia del sistema, lo que destruye la linealidad e invalida la calibración.

• ¿Cuáles son las limitaciones de la longitud de la carcasa sin rosca para esta configuración de modelo específica?

  La opción -000 especifica que este modelo tiene 0.0 pulgadas de longitud sin rosca, lo que significa que la carcasa está completamente roscada a lo largo de toda la longitud de 16 mm.

• ¿Este modelo de sonda cuenta con aprobaciones de seguridad intrínseca para atmósferas explosivas?

  Sí, cuando se combina con una barrera de seguridad intrínseca aprobada en el bucle del Proximitor, el sistema es adecuado para áreas peligrosas Clase I, División 1.

• ¿Qué límites de par se deben aplicar durante la instalación de la contratuerca en la caja de latón o acero de 16 mm?

  Aplique un par de apriete máximo de 13.5 N-m (120 in-lb) para evitar que se pelen las roscas o se deforme mecánicamente la carcasa de la sonda durante el montaje.
