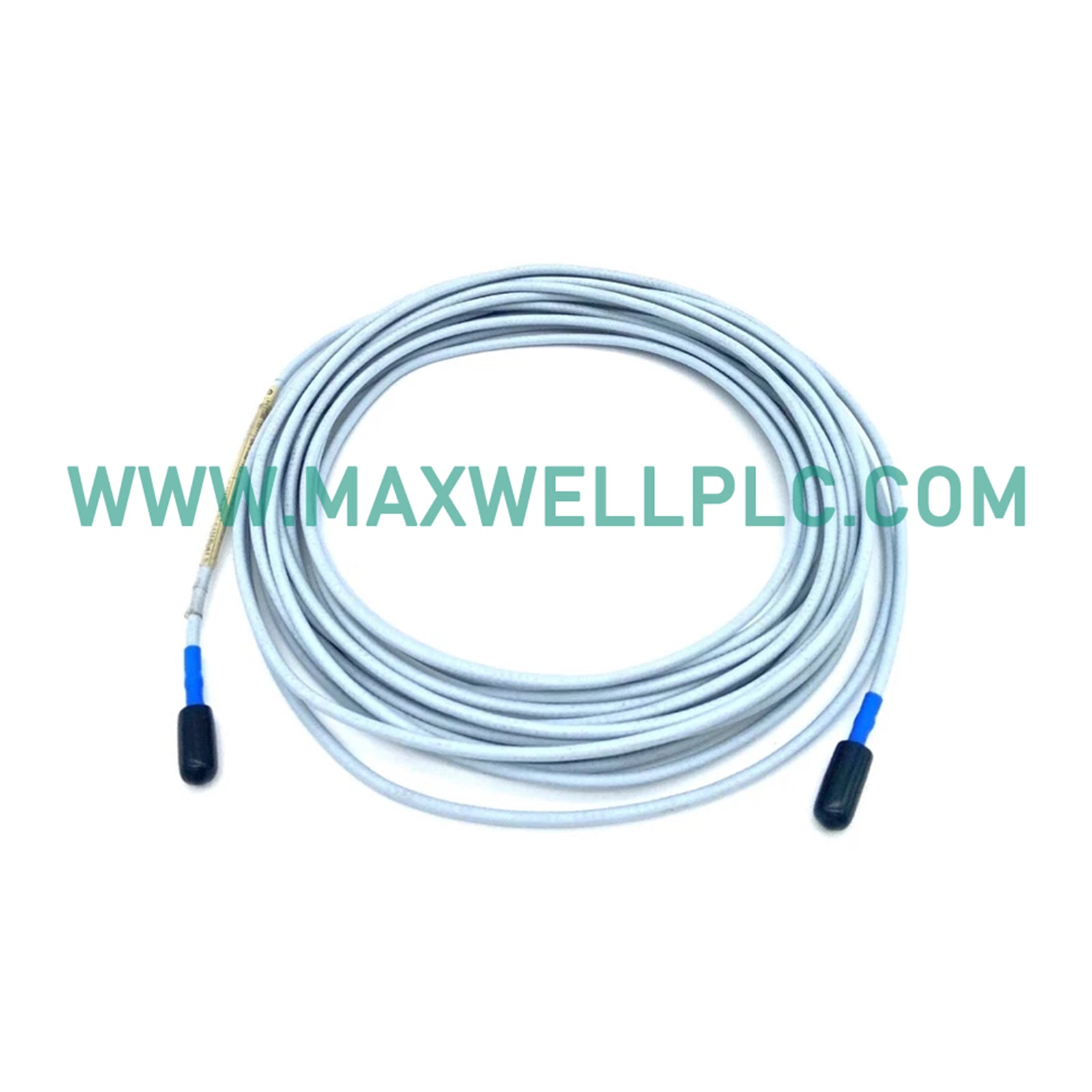

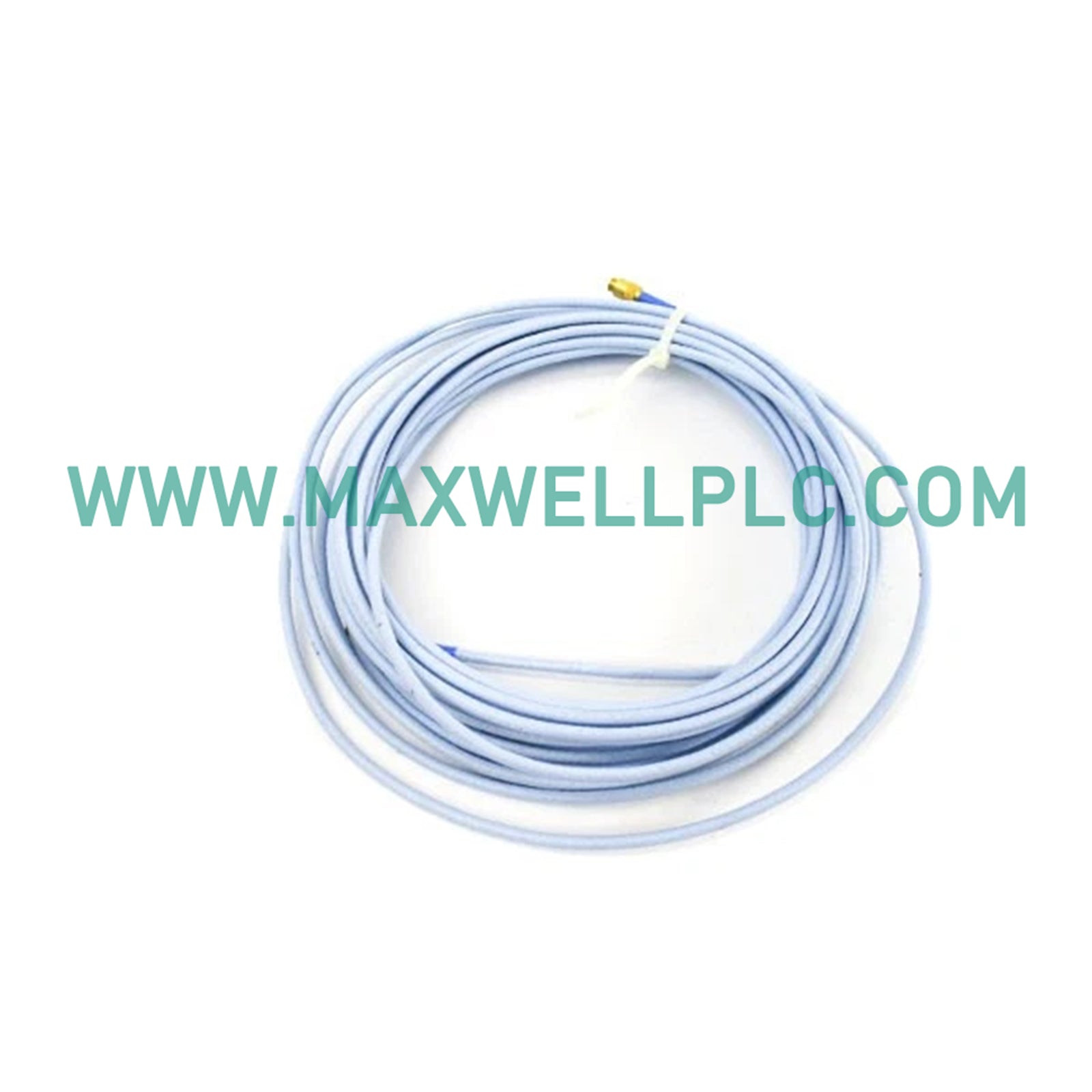

Configurada para la monitorización del desplazamiento radial y axial del eje en los sistemas de protección de maquinaria de la serie Bently Nevada 3300 NSv, la Bently Nevada 330901-00-20-05-02-00 (Sonda de proximidad 330901) proporciona una medición directa de proximidad por corrientes de Foucault para maquinaria rotativa.

Desglose de sufijos y matriz de modelos

Especificaciones de hardware

Escalado de la sonda de corrientes de Foucault y características de voltaje de holgura

La sonda 330901 NSv funciona según el principio de corrientes de Foucault, generando una señal de RF de alta frecuencia que induce corrientes de Foucault en la superficie conductora objetivo. El cambio de impedancia resultante se convierte en un voltaje de CC proporcional a la holgura entre la sonda y el objetivo. El factor de escala nominal es de 200 mV/mil (7.87 V/mm) con un rango lineal que se extiende a aproximadamente 80 mils (2.03 mm) dependiendo del material objetivo y la geometría de la sonda. La validación del voltaje de holgura establece -10 VCC en la salida del transductor bajo condiciones de calibración estándar. La sonda exhibe un rendimiento estable en un amplio rango de temperatura con una deriva térmica mínima cuando se instala correctamente. La supresión de la diafonía se logra mediante el diseño del conector coaxial ClickLoc, que mantiene la integridad de la señal en entornos eléctricamente ruidosos típicos de las instalaciones de maquinaria rotativa.

Información de pedido

• 1 x Sonda de proximidad 330901-00-20-05-02-00 (sin armadura, cable de 0.5 m, conector ClickLoc)

Guías de instalación en campo

• Verifique que la punta de la sonda esté libre de residuos y daños antes de la instalación.
• Enrosque un mínimo de 5 roscas completas del accesorio 1/4-28 UNF en el soporte o la carcasa de la sonda.
• Apriete al par especificado (consulte el manual del sistema 3300 NSv); no apriete demasiado.
• Asegúrese de que la punta de la sonda no entre en contacto con el eje giratorio en ninguna posición durante todo el rango de operación.
• Dirija el cable coaxial lejos de conductores de alta tensión y dispositivos de conmutación para minimizar la EMI.
• Termine el blindaje del cable solo en el extremo del acondicionador de señal (tierra de un solo punto) para evitar bucles de tierra.
• Confirme que el conector ClickLoc esté completamente asentado y que el mecanismo de bloqueo esté activado.

Preguntas frecuentes

• P: ¿Cuál es el objetivo nominal de voltaje de holgura para esta sonda durante la calibración?

  R: El objetivo estándar de voltaje de holgura es de -10 VCC en la salida del transductor cuando la sonda se coloca a la distancia de holgura de punto medio de escala de la superficie objetivo.

• P: ¿Se puede usar esta sonda con cables de extensión de la serie 3300 XL?

  R: No. La sonda 330901 NSv utiliza un conector ClickLoc coaxial en miniatura y está diseñada específicamente para el sistema 3300 NSv. No es compatible con los cables de extensión 3300 XL.

• P: ¿Cuál es el rango de medición lineal de la sonda 330901?

  R: El rango lineal es de aproximadamente 80 mils (2.03 mm) en total, con un factor de escala de 200 mV/mil. El rango utilizable puede variar ligeramente según las propiedades del material objetivo.

• P: ¿La punta de la sonda es reemplazable si se daña?

  R: No. La punta de la sonda es integral al conjunto del sensor. Si la punta se daña, se debe reemplazar toda la sonda.

• P: ¿Qué materiales objetivo son compatibles con esta sonda de corrientes de Foucault?

  R: La sonda está calibrada para materiales conductores ferrosos y no ferrosos. Los objetivos de calibración estándar son de acero 4140. Diferentes materiales producirán diferentes factores de escala.

• P: ¿La construcción sin armadura afecta la instalación en entornos hostiles?

  R: La versión sin armadura es adecuada para entornos industriales estándar. Para áreas con posible abrasión de cables o exposición química, considere la variante blindada de la sonda NSv.

• P: ¿Cuál es la función del mecanismo de bloqueo del conector ClickLoc?

  R: El conector ClickLoc proporciona una conexión segura y resistente a las vibraciones que evita la desconexión accidental debido a la vibración de la maquinaria. Verifique siempre que el bloqueo esté completamente activado después de la conexión.

• P: ¿Se puede cambiar esta sonda en caliente mientras el sistema está operativo?

  R: No. La sonda y su acondicionador de señal deben instalarse y cablearse con el sistema desenergizado. Verifique el voltaje de holgura y la integridad de la señal después de la instalación antes de volver al servicio.
