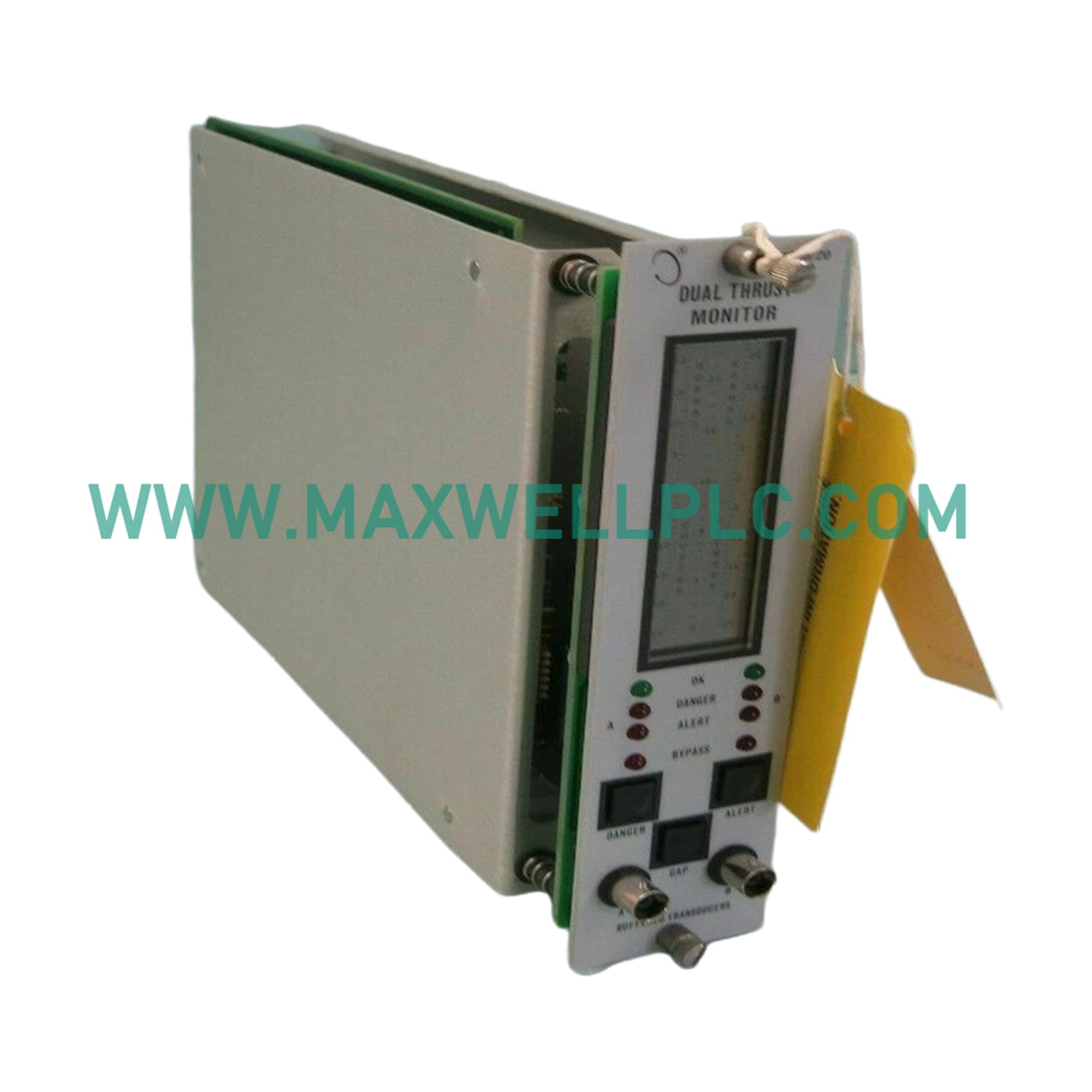

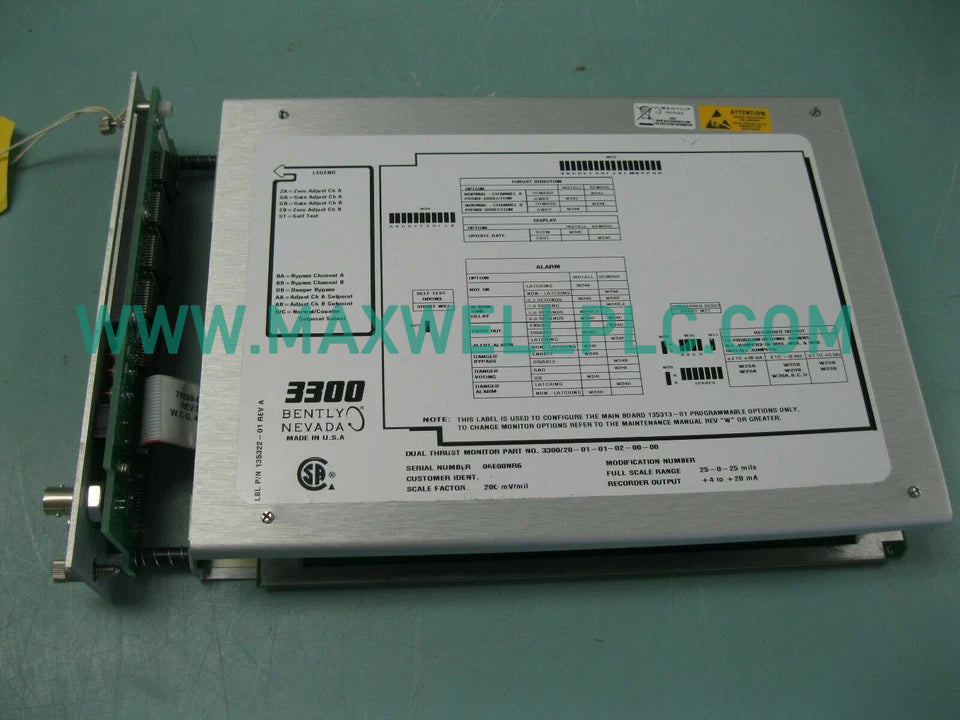

El Bently Nevada 3300/20-05-03-01-00-00 funciona como el Monitor de Posición de Empuje Dual 3300/20 principal utilizado para ejecutar la monitorización de desplazamiento axial del eje a través de las plataformas del Sistema 3300. El módulo procesa dos canales independientes de entradas de sondas de proximidad para detectar movimientos físicos de empuje relativos a un punto de referencia calibrado, generando señales de alarma cuando los límites de desplazamiento cruzan umbrales predefinidos.

Matriz de Cadena de Opciones

• 3300/20 : Modelo Base para Monitor de Posición de Empuje Dual

• -05 : Opción de Rango a Escala Completa: 50-0-50 mils

• -03 : Opción de Entrada de Transductor: Sistemas Proximitor 7200 de 14 mm o 3300 HTPS, escala de 100 mV/mil

• -01 : Opción de Relé de Alarma: Relés sellados con epoxi

• -00 : Opción de Aprobación de Agencia: No requerida / Implementación estándar

• -00 : Opción de Barrera de Seguridad: Ninguna / No hay barreras de seguridad internas instaladas

Detalles de Parámetros Técnicos

Dinámica del Rotor y Validación de Tensión de Separación

El 3300/20-05-03-01-00-00 se basa en la validación continua de la tensión de separación, apuntando a líneas base nominales de -10 VCC para calcular la dinámica axial del eje en tiempo real. El hardware integra algoritmos de escalado de sonda de corrientes de Foucault optimizados para redes Proximitor 7200 de 14 mm y 3300 HTPS, traduciendo las transiciones de voltaje lineales directamente en desplazamientos físicos precisos en micropulgadas. Las topologías de circuitos internos aíslan las rutas de supresión de diafonía estructural a través de la interfaz del plano posterior, evitando que los armónicos de alta frecuencia de la dinámica del rotor activen disparos de relé falsos durante el funcionamiento transitorio de la maquinaria.

Manifiesto del Paquete de Entrega

• 1 x Módulo Monitor Bently Nevada 3300/20-05-03-01-00-00

• 2 x Tornillos de sujeción para integración en el chasis

• 1 x Componente de clip de conexión a tierra

Protocolo de Montaje del Hardware

• Alineación de la ranura del chasis

• Inserte el módulo de hardware suavemente en la ranura designada del chasis del rack 3300 hasta que el conector multipin del plano posterior se asiente completamente.

• Carga del sujetador de retención

• Apriete los tornillos de retención del panel frontal para establecer la continuidad de la conexión a tierra eléctrica a través del conjunto del marco metálico del chasis.

• Continuidad del blindaje del transductor

• Termine el cable blindado entrante del Proximitor en la barra colectora de tierra común de la regleta de bornes del rack, manteniéndolo flotando en el extremo del sensor.

• Separación de canales de cableado

• Encamine los cables de señal del transductor de baja tensión a través de conductos de cableado independientes, separados de los circuitos de contacto del relé de alta tensión, para mitigar la inducción de campos electromagnéticos.

Preguntas de Evaluación Técnica

• ¿Este monitor admite procedimientos de intercambio en caliente en vivo mientras el rack está encendido?

  No. El sistema de rack de la serie 3300 debe apagarse completamente antes de extraer o insertar el módulo para evitar daños eléctricos en las trazas del plano posterior.

• ¿Cuál es la tensión de separación eléctrica objetivo para la alineación inicial de la sonda de proximidad?

  La instalación física de la sonda de proximidad debe ajustarse hasta que la salida del Proximitor registre un valor objetivo de -10 VCC en el punto central físico.

• ¿Cómo responde el monitor a un mal funcionamiento interno del hardware del circuito?

  Una falla de un componente interno activa el indicador de circuito dedicado NO OK, que desenergiza automáticamente el relé de estado del canal para evitar falsas alarmas.

• ¿Se puede conectar un sistema de sonda de proximidad 3300 de 8 mm directamente a este módulo?

  No. Las opciones de calibración de entrada están configuradas explícitamente para entradas Proximitor 7200 de 14 mm o 3300 HTPS utilizando un factor de escala estándar de 100 mV/mil.

• ¿Cuál es el consumo máximo exacto de corriente del plano posterior para una sola ranura del módulo?

  El módulo consume una corriente continua máxima de 450 mA de la línea de suministro de energía interna del rack de +24 VCC bajo una configuración de alarma completa.

• ¿Están configurados los relés de alarma sellados con epoxi para operaciones de enclavamiento o sin enclavamiento?

  El comportamiento del relé de alarma está determinado por la configuración de los puentes de hardware internos en la placa de circuito, que se pueden modificar durante la pre-puesta en marcha en banco.

• ¿Qué protocolo de protección física ofrece la elección del relé sellado con epoxi?

  La configuración sellada protege los contactos internos del relé de atmósferas ambientales corrosivas, evitando la formación de capas de óxido que degradan las trayectorias de la señal.

• ¿Cómo se calibra el rango de desplazamiento a escala completa dentro de este dispositivo específico?

  El rango está definido por hardware mediante las opciones de hardware de escala del panel frontal, estableciendo una envoltura de medición de seguimiento simétrica fija de 50-0-50 mils.
