Configurado para mediciones de vibración radial y empuje axial en sistemas de protección de maquinaria rotativa, el Bently Nevada 32000-29-10-04-055-03-02 (Conjunto de carcasa de sonda de proximidad 32000) proporciona protección física directa y sellado ambiental para transductores internos.

Estructura del Código del Número de Pieza

Las configuraciones mecánicas y de accesorios de este conjunto de carcasa de sonda de proximidad métrica se designan mediante las siguientes opciones:

• 32000: Número de modelo base para el conjunto de carcasa de sonda de proximidad inglés/métrico.
• -29: Integra una sonda de proximidad 3300 XL de 8 mm con un protector de conector.
• -10: Configura una longitud de cable de sonda de 1.0 m (39 pulgadas).
• -04: Especifica una longitud de adaptador de separación de 40 mm.
• -055: Configura una profundidad de penetración de la sonda de 55 mm.
• -03: Incluye dos tapones, un conector M20 y un agarre de sellado de cable con arandelas para cable de sonda blindado.
• -02: Selecciona una opción de rosca de montaje 3/4-14 NPT.

Especificaciones del Hardware

Escalado de Sonda de Corrientes Parásitas e Integración de la Dinámica del Rotor

La sonda 3300 XL de 8 mm integrada dentro de la carcasa 32000-29-10-04-055-03-02 utiliza escalado de sonda de corrientes parásitas de alta frecuencia para convertir la distancia dinámica física en voltaje proporcional. El sistema rastrea la dinámica del rotor generando un campo magnético en la punta de la sonda, interactuando con el eje objetivo de turbinas, compresores o bombas.

Para asegurar un monitoreo preciso sin distorsión de la señal, se debe realizar una validación física del voltaje de separación durante la puesta en marcha. Los técnicos ajustan la profundidad axial de la sonda dentro del manguito hasta que la salida mide un objetivo de -10 VCC. Esto sitúa la sonda en el centro de su rango lineal, lo que permite una resolución óptima para la vibración del eje y la supresión de la diafonía.

Información para Pedidos

• 1 x Conjunto de Carcasa Bently Nevada 32000-29-10-04-055-03-02

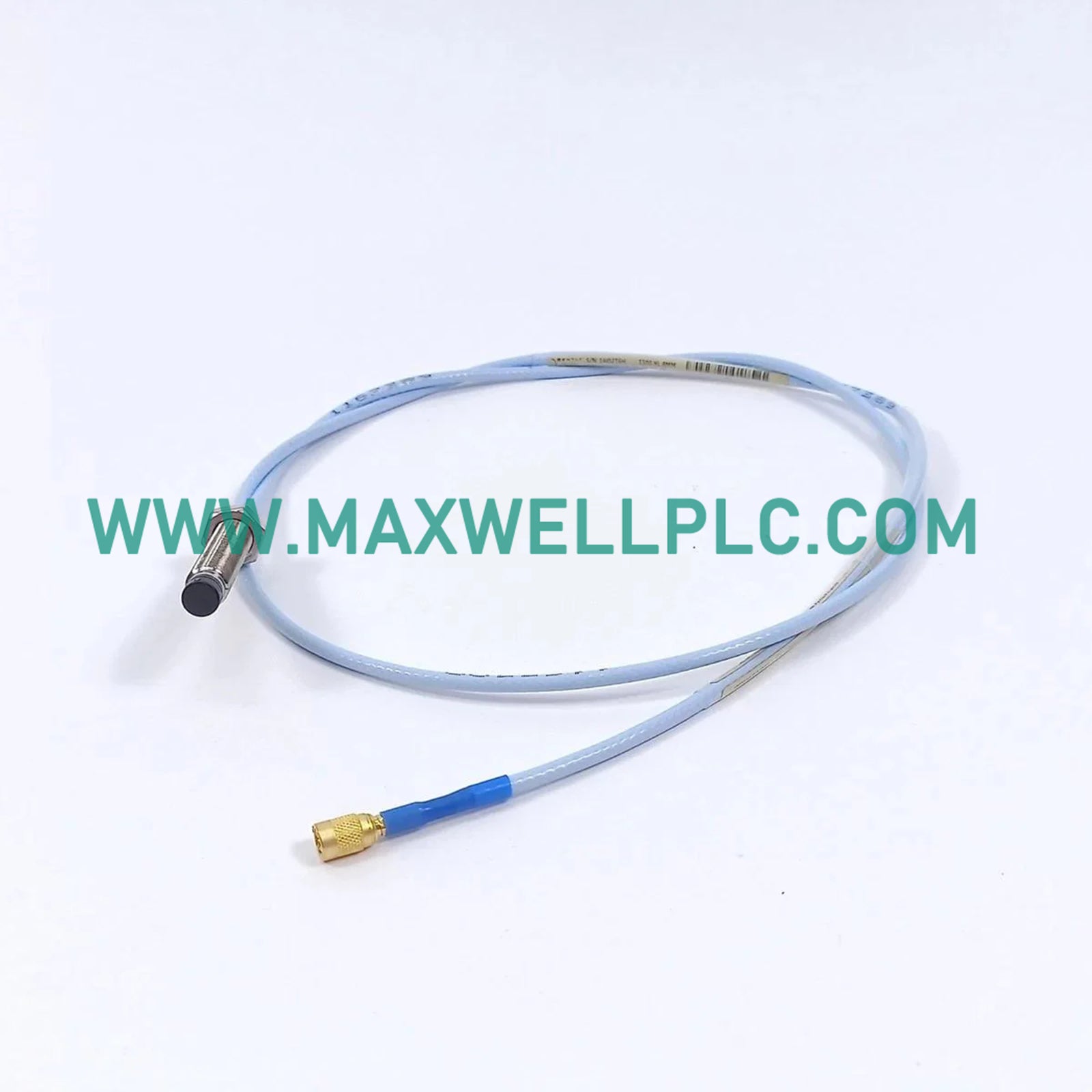

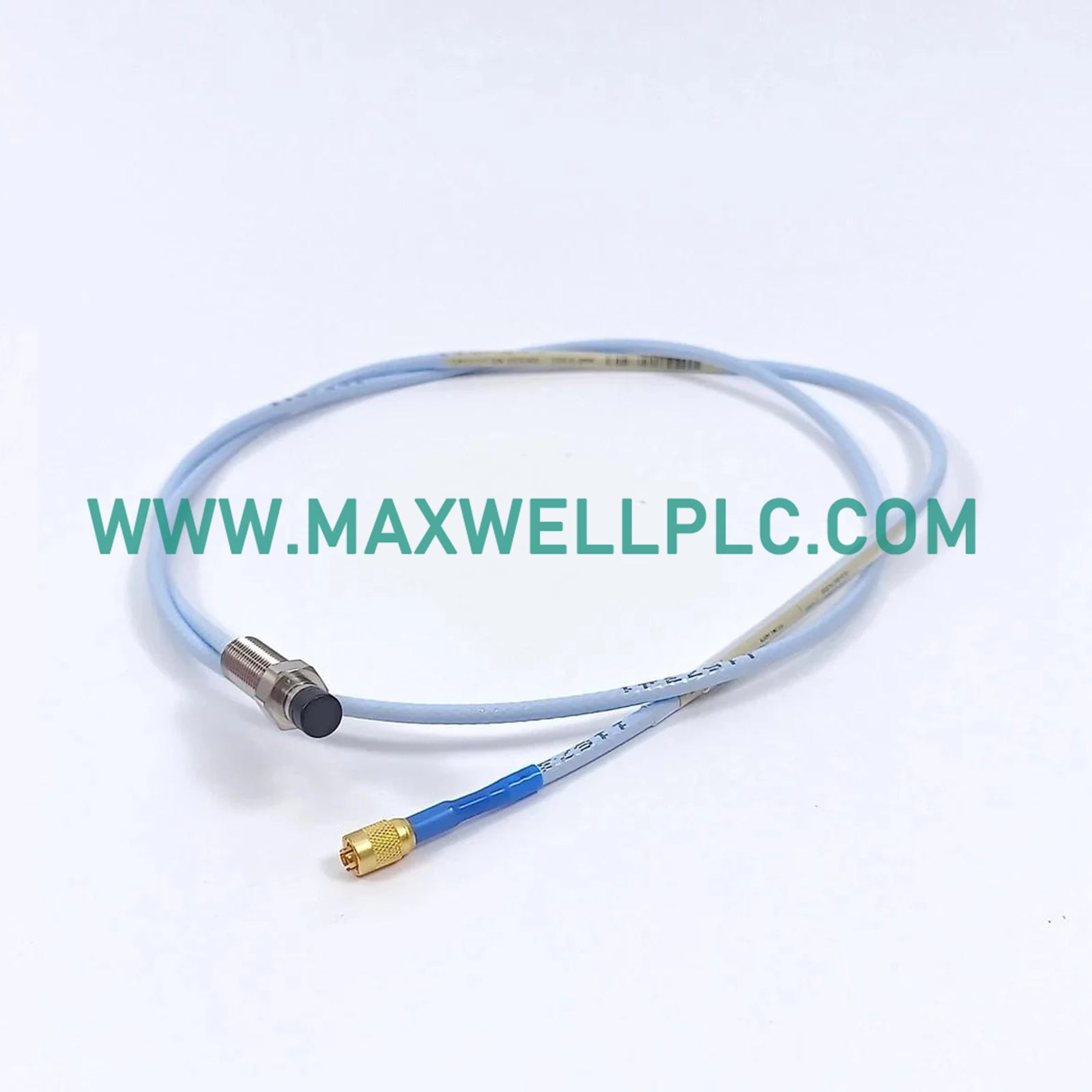

• 1 x Sonda de proximidad 3300 XL de 8 mm integrada con protector de conector
• 2 x Tapones de sellado
• 1 x Conector de conducto M20
• 1 x Agarres de sellado de cable con arandelas para cable blindado

Guías de Instalación en Campo

• Verificación del Sellado de la Rosca de Montaje

  Aplique sellador de roscas líquido de grado industrial a la rosca de montaje 3/4-14 NPT. Asegure un mínimo de cinco roscas completas de enganche en la caja de la máquina para garantizar la estabilidad mecánica bajo vibración intensa.

• Selección de las Arandelas de Cable Correctas

  Utilice las arandelas especializadas incluidas con la opción 03 para sellar el cable de sonda blindado. La arandela debe coincidir con el diámetro exterior de la cubierta blindada para evitar que el aceite lubricante o la humedad entren en la carcasa.

• Protección contra la Entrada de la Junta Tórica Interna

  Inspeccione la junta tórica de neopreno ubicada entre el manguito y el cuerpo de la carcasa antes de fijar la posición. Este sello es necesario para mantener las clasificaciones NEMA 4X e IP66 contra el agua dirigida por manguera.

Preguntas Frecuentes

• ¿Cómo se valida el voltaje de separación objetivo para este conjunto de carcasa específico?

  Se conecta un voltímetro digital al lazo Proximitor asociado mientras la sonda se ajusta mecánicamente dentro del manguito para lograr un objetivo de -10 VCC.

• ¿Se puede reemplazar la sonda 3300 XL interna sin detener la máquina?

  Sí, la carcasa permite el acceso externo, lo que permite a los técnicos retirar el manguito y reemplazar la sonda sin desmontar la maquinaria.

• ¿La carcasa de plástico PPS resiste alta presión dentro de las carcasas de turbinas?

  No, la carcasa sella contra salpicaduras de fluidos y baja presión diferencial, pero no está diseñada ni clasificada para contener alta presión interna de la carcasa.

• ¿Cuál es el beneficio del protector de conector integrado (Opción 29)?

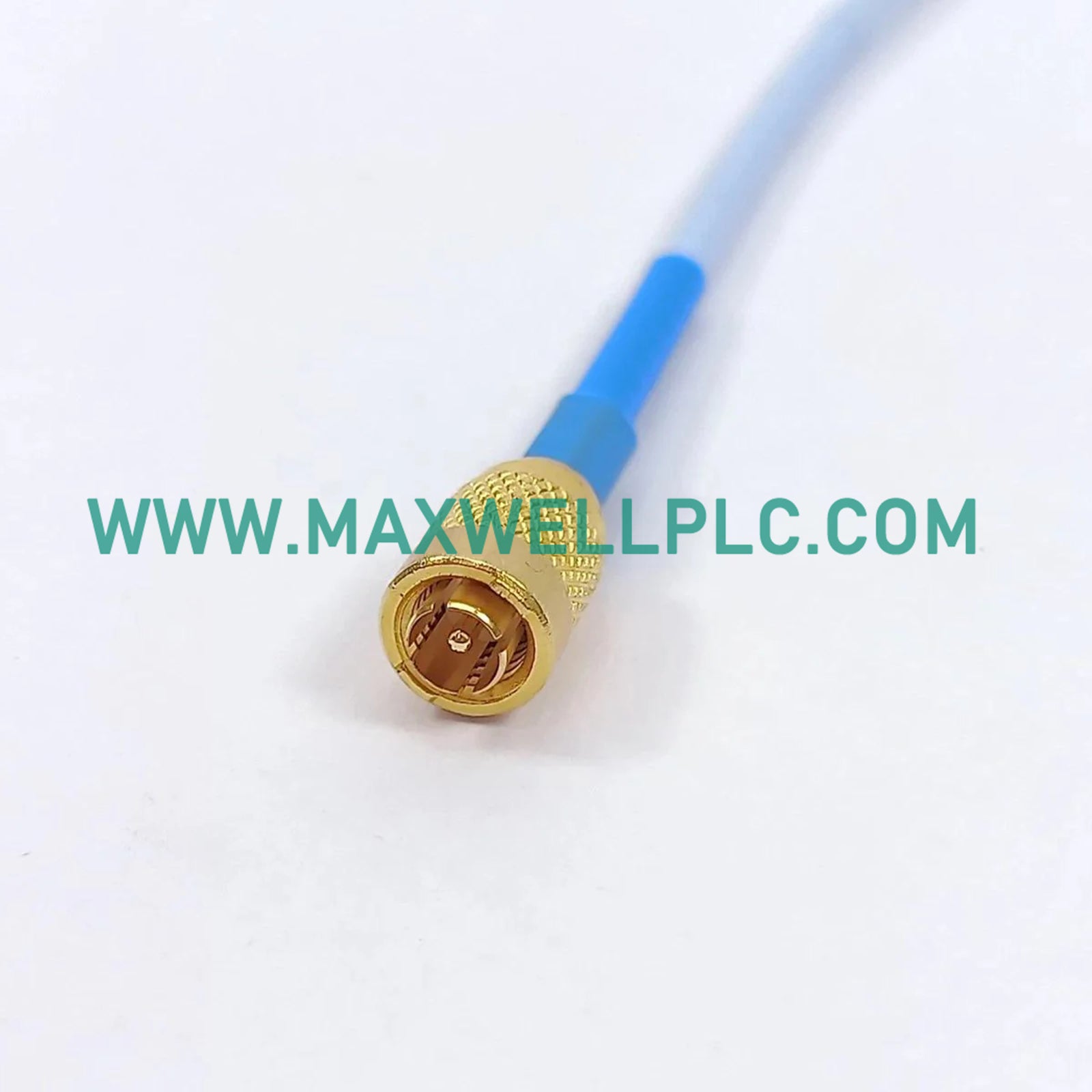

  El protector de conector protege físicamente la conexión coaxial en miniatura de los contaminantes ambientales y evita la desconexión accidental durante el ciclo térmico.

• ¿Se pueden pasar cables de extensión estándar sin blindaje a través de esta carcasa?

  La configuración de la opción 03 está optimizada específicamente con arandelas para cables blindados, aunque se pueden pasar cables estándar si se obtienen arandelas de sellado compatibles.

• ¿Cuál es la función física del adaptador de separación de 40 mm?

  El adaptador de separación posiciona el cuerpo principal de la carcasa a 40 mm de la caja de la máquina, lo que permite el espacio adecuado para la profundidad de penetración de la sonda de 55 mm.

• ¿Cómo afecta el enganche incorrecto de la rosca a las señales de medición?

  Un enganche insuficiente permite que la carcasa se flexione o vibre independientemente de la caja de la máquina, introduciendo ruido mecánico y sesgando los datos de la dinámica del rotor.

• ¿La sonda está calibrada de fábrica para ejes objetivo no magnéticos?

  La sonda está calibrada para objetivos de acero AISI 4140 estándar; los metales objetivo alternativos alterarán la curva de escalado de corrientes parásitas.
