La sonda de proximidad Bently Nevada 22811-00-03-05-02 sirve como la sonda primaria 22811-00-03-05-02 utilizada para ejecutar mediciones de distancia estáticas y dinámicas en las plataformas del sistema de transductores de proximidad 7200. Operando con tecnología de corrientes de Foucault, este hardware traduce los cambios físicos de espacio en señales de voltaje analógicas proporcionales para rastrear la posición del eje, el empuje axial y la vibración en la maquinaria rotatoria.

Estructura del Código del Número de Pieza

La configuración de pedido para el modelo 22811-00-03-05-02 se desglosa en distintas especificaciones mecánicas y físicas:

• 22811: Identificación del modelo central para la sonda de proximidad de montaje estándar de 8 mm de la Serie 7200.
• -00: Opción de longitud sin rosca.
• -03: Designación de la longitud total de la carcasa, que representa 3.0 pulgadas de carcasa roscada.
• -05: Opción de longitud eléctrica total, designando una configuración de cable de 0.5 metros.
• -02: Opción de conector, especificando un conector coaxial en miniatura con protector de conector instalado.

Parámetros Técnicos y Datos Mecánicos

Escalado de Corrientes de Foucault y Validación TSI

Dentro de las configuraciones de monitoreo de maquinaria rotatoria (TSI), el 22811-00-03-05-02 opera generando un campo de RF desde la punta de la sonda. Al emparejar esta sonda con un Proximitor, los ingenieros deben validar los objetivos de voltaje de brecha. Un objetivo de calibración típico produce un factor de escala de 200 mV/mil al mapear distancias contra acero AISI 4140.

Durante los pasos de calibración y puesta a cero, la brecha física debe corresponder a un voltaje de brecha de CC objetivo de aproximadamente -10 VDC para representar el centro del rango de operación lineal. La coincidencia de la longitud del sistema es obligatoria; el cable de la sonda debe emparejarse con un cable de extensión apropiado para lograr una longitud eléctrica total de exactamente 5.0 metros o 9.0 metros según lo requiera el módulo Proximitor específico. Desviarse de la longitud del sistema emparejado altera la impedancia del sistema e invalida el factor de escala.

Lista de Verificación de Hardware Incluido

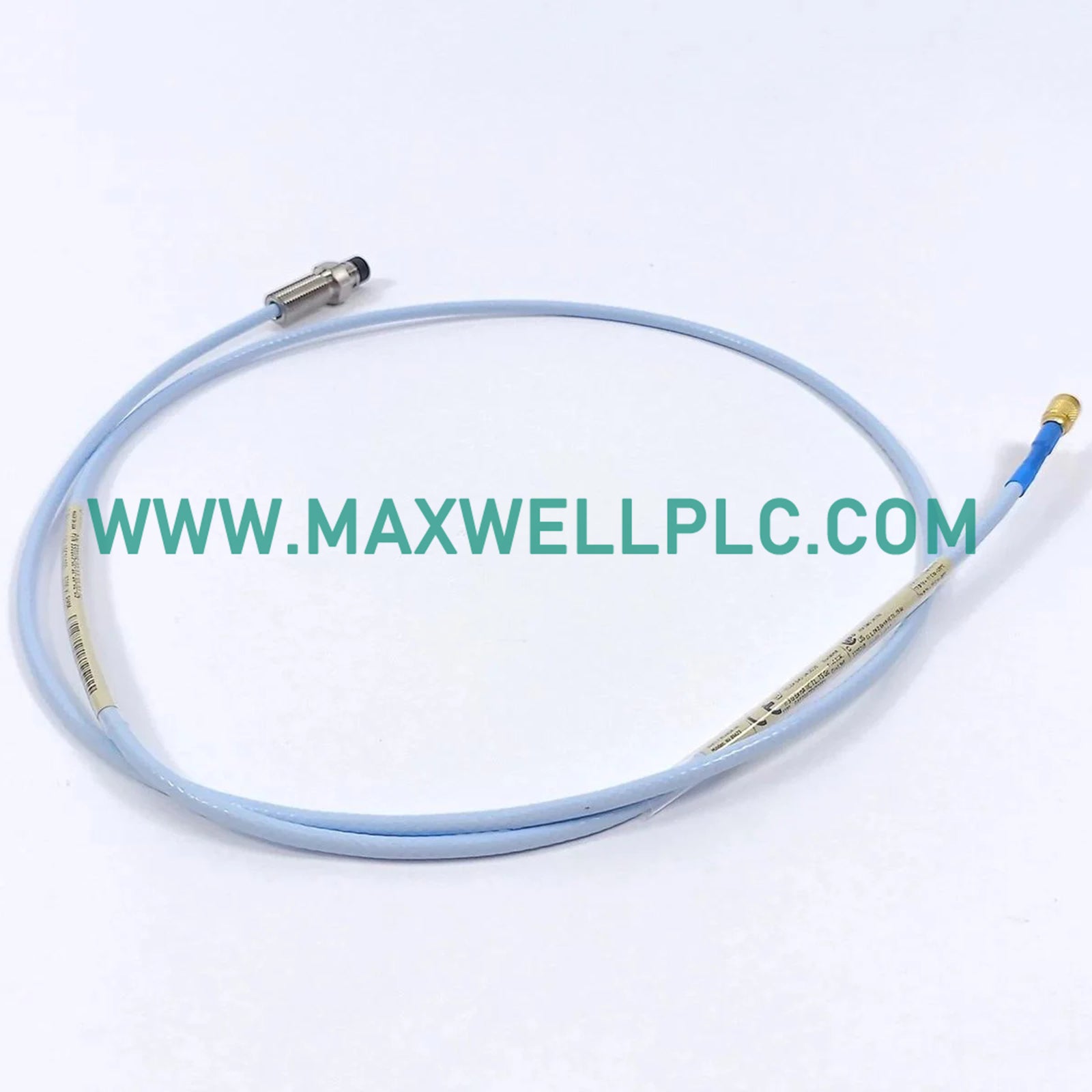

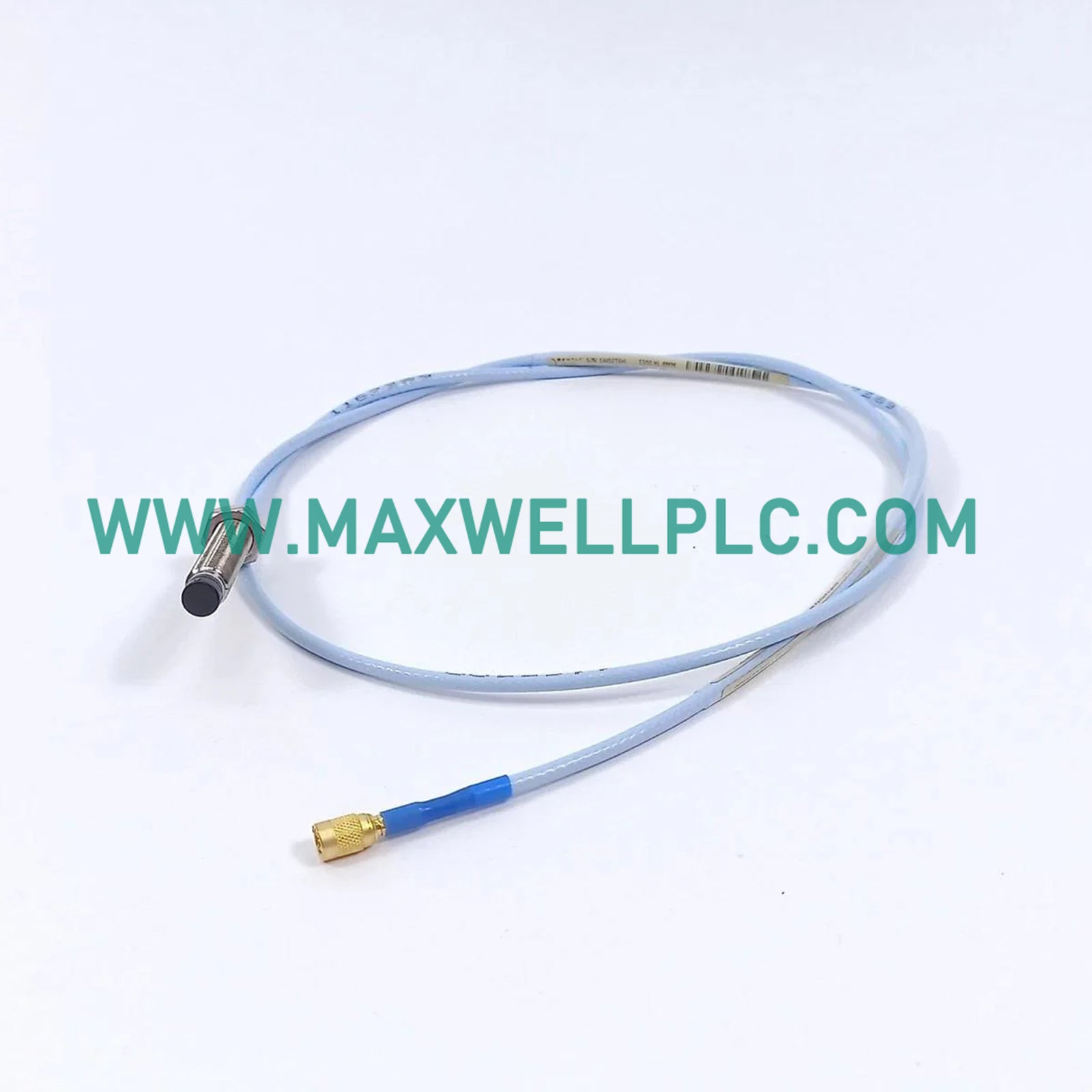

• 1 x Sonda de Proximidad Bently Nevada 22811-00-03-05-02 (que comprende cabezal de sonda de 8 mm, carcasa roscada y cable integrado de 0.5 metros)

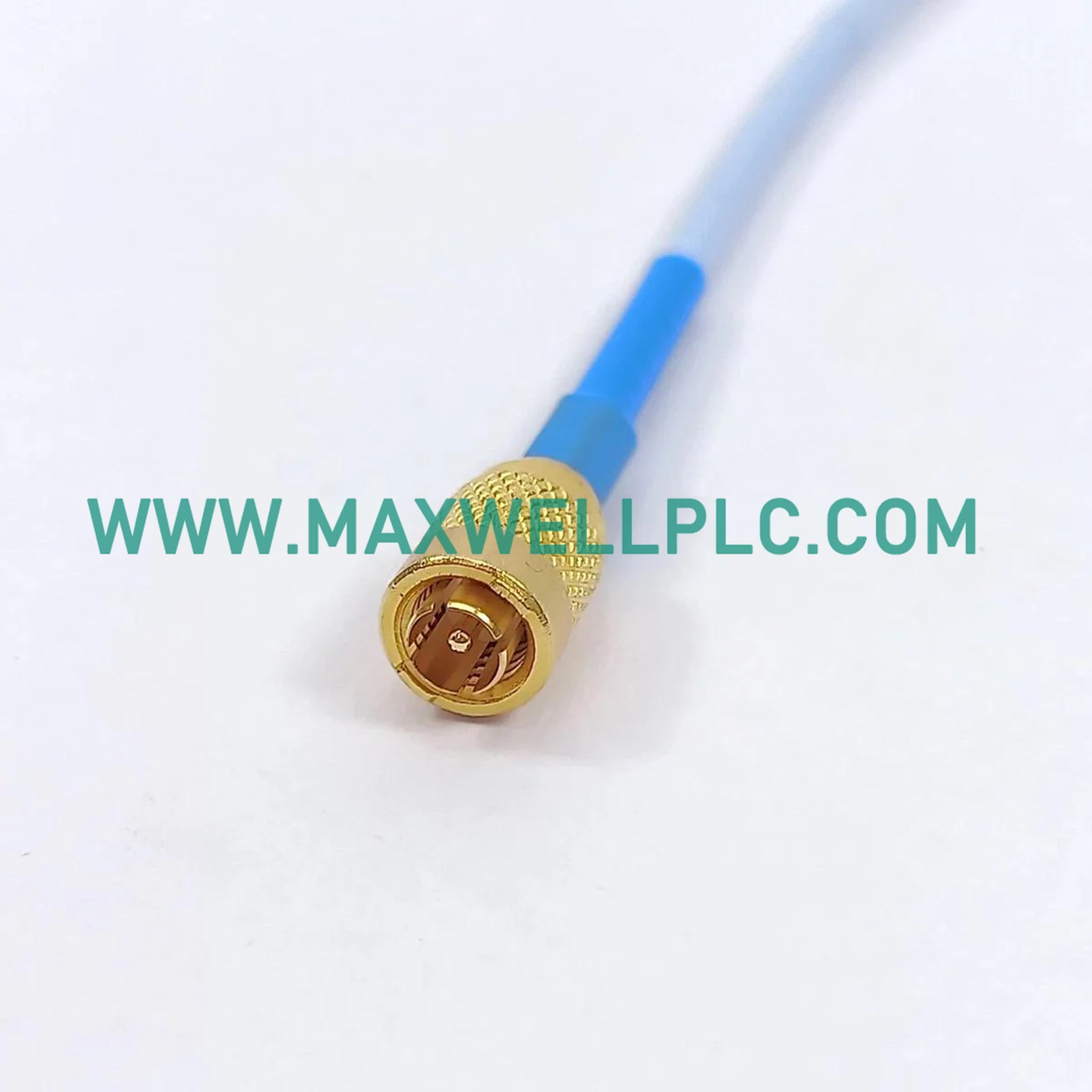

• 1 x Funda protectora de conector coaxial (instalada)
• 2 x Contratuercas hexagonales (instaladas en la carcasa roscada de la sonda)

Guías de Instalación en Campo y Alineación Mecánica

• Límites de Enganche y Par de Rosca

  Asegúrese de que las roscas 3/4-16 UNF se enganchen limpiamente con el soporte de montaje. Apriete las contratuercas con un par de instalación recomendado de 68 N m (50 ft lb). No exceda el límite mecánico máximo de 163 N m (120 ft lb) para evitar el desprendimiento de la rosca o la distorsión de la carcasa de la sonda.

• Radio Mínimo de Curvatura del Cable

  Durante el tendido, el cable coaxial flexible de la sonda nunca debe doblarse más allá de un radio de 25.4 mm (1.0 pulgada). El retorcimiento o la flexión excesiva degradan la capa de blindaje interna, alterando la capacitancia del cable e introduciendo ruido eléctrico en las lecturas de vibración.

• Alineación del Punto Objetivo

  El área de la superficie del eje objetivo debe ser al menos tres veces el diámetro de la punta de la sonda (mínimo 24 mm de diámetro) para evitar interferencias de vista lateral. Asegúrese de que no haya superficies metálicas dentro del campo del sensor lateral para evitar la diafonía o los falsos desfases de calibración.

Preguntas Frecuentes Técnicas

• ¿Se puede conectar este cable de sonda de 0.5 metros directamente a un Proximitor sin un cable de extensión?

  No. El sistema 7200 requiere una longitud eléctrica emparejada de 5.0 metros o 9.0 metros. Debe usar un cable de extensión correspondiente para alcanzar la longitud eléctrica exacta requerida por el Proximitor.

• ¿Cómo afecta el apuntar a un material de eje que no sea de acero a la salida de la sonda?

  El apuntar a aleaciones como el acero inoxidable o el carburo de tungsteno cambia la resistencia a las corrientes de Foucault. Esto altera el factor de escala predeterminado de 200 mV/mil, lo que requiere un módulo Proximitor calibrado a medida.

• ¿Cuál es la consecuencia de exceder la especificación de par máximo de 163 N m durante el montaje?

  Exceder el límite de par deformará la carcasa interna del sensor, romperá el sello hermético o romperá el manguito roscado, lo que resultará en una falla mecánica y eléctrica permanente del sensor.

• ¿Está permitido el intercambio en caliente de la conexión del cable de la sonda mientras el sistema de monitoreo está en vivo?

  Sí, puede desconectar el cable de extensión coaxial mientras el sistema está encendido, pero el canal de monitor vinculado pasará a un estado de "Fallo de sensor" o "NO OK" debido a la pérdida de voltaje de brecha.

• ¿Cuál es el voltaje de brecha de CC objetivo estándar para centrar la sonda en su rango lineal?

  El centro del rango lineal de 80 mils (2.0 mm) corresponde a un voltaje de brecha de aproximadamente -10 VDC, medido en el terminal de salida del Proximitor.

• ¿Cómo se evita la diafonía entre dos sondas 7200 adyacentes de 8 mm?

  Asegure una distancia de separación física mínima de al menos 40 mm entre las puntas de las sondas cuando se montan una al lado de la otra, evitando que sus campos de RF se superpongan e interfieran.

• ¿Qué clasificación ambiental y resistencia química tiene la punta de la sonda?

  La punta de sulfuro de polifenileno (PPS) está diseñada para resistir aceites lubricantes industriales típicos, humedad y lavados químicos, con umbrales de operación que superan los 100 °C.

• ¿Por qué el conector coaxial debe permanecer libre de humedad y aceite?

  La intrusión de humedad o aceite en el punto de conexión introduce resistencia paralela y altera la capacitancia general, lo que lleva a una deriva de calibración errática y a falsas alertas de alta vibración.
