Configurado para mediciones de velocidad de vibración de la carcasa de baja frecuencia en torres de enfriamiento y conjuntos de ventiladores de intercambiadores de calor enfriados por aire, el Bently Nevada 190501-02-99-00 (transductor de velocidad 190501) proporciona una ejecución física/eléctrica directa de la monitorización de vibraciones dinámicas. Este sensor de piezo-velocidad traduce la aceleración mecánica de la carcasa en una señal de salida de velocidad analógica proporcional para el análisis de la estructura y la carcasa de la máquina.

Detalles de la configuración del número de pieza

El número de pieza 190501-02-99-00 representa una configuración de hardware específica definida por las siguientes opciones:

• 190501: Designación del modelo base para el transductor de velocidad Velomitor CT (Cooling Tower).
• -02: Opción de hardware de montaje, especificando un espárrago de montaje de 3/8-in 24 a 1/2-in 20.
• -99: Opción de conexión, designando una unidad suministrada con un cable integrado de 32 pies (aprox. 9,75 metros).
• -00: Opción de aprobación de agencia, que indica que no se certifican aprobaciones de agencia para áreas peligrosas para esta construcción específica.

Especificaciones del hardware

Dinámica del rotor e integración TSI de baja frecuencia

Operando en entornos de torres de enfriamiento y ventiladores de intercambiadores de calor, el 190501-02-99-00 está diseñado para capturar la dinámica del rotor de baja velocidad y las vibraciones de la carcasa. En las configuraciones de instrumentación de turbomaquinaria (TSI), la rotación del ventilador de baja frecuencia (normalmente de 100 a 300 RPM) crea desafíos de medición para los sensores de piezo-velocidad estándar debido al ruido del elemento rodante y a las bajas relaciones señal/ruido en el extremo inferior.

Para superar esto, el Velomitor CT utiliza una electrónica de integración interna especializada que filtra el ruido de alta frecuencia mientras conserva la integridad de la fase y la amplitud hasta 1,5 Hz (90 RPM). Al integrar este transductor en un sistema de protección de maquinaria continuo como el monitor Bently Nevada 3500/42M, es obligatoria la configuración correcta del tipo de sensor de canal. El monitor debe programarse para que coincida con el factor de escala de 3,94 mV/mm/s para garantizar un seguimiento preciso de la velocidad y evitar falsas alarmas de estado "NO OK" o de fallo del sistema causadas por la deriva de la tensión de polarización.

Contenido del paquete de envío

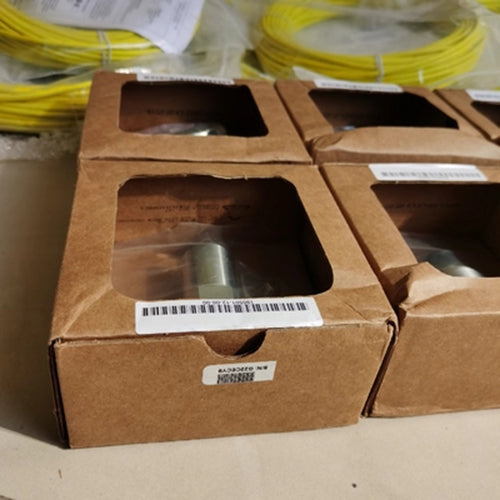

• 1 x Transductor de velocidad Bently Nevada 190501-02-99-00 Velomitor CT
• 1 x Cable de conexión integrado de 32 pies (aprox. 9,75 metros)
• 1 x Espárrago de montaje (tamaño de rosca de 3/8 pulg. 24 a 1/2 pulg. 20)

Pautas de instalación y tendido de cables

• Preparación de la superficie de montaje

  La superficie de montaje del sensor debe ser plana, lisa y limpia para garantizar un acoplamiento mecánico sólido. Prepare una superficie mecanizada con un diámetro de al menos 30 mm para alojar la base del sensor.

• Especificación del par de apriete de la rosca

  Monte el transductor en la superficie preparada utilizando el espárrago de montaje de 3/8-in 24 a 1/2-in 20 suministrado. Apriete el cuerpo del sensor al par de instalación recomendado de 13,5 N m (10 lb-pie) para evitar la pérdida de señal por holgura mecánica.

• Tendido y protección del cable

  Dado que esta unidad cuenta con un cable integrado de 32 pies, asegúrese de que el cable esté asegurado con conductos o bandejas de cables a lo largo de todo su recorrido. Evite tender el cable del transductor en paralelo a las líneas de CA de alta tensión para evitar el acoplamiento electromagnético y el ruido.

• Método de conexión a tierra de la pantalla

  La pantalla del cable integrado debe terminarse solo en el extremo del monitor (tierra común de TSI). No conecte a tierra la pantalla en el extremo del transductor; esto evita bucles de tierra que introducen interferencias eléctricas en la señal de vibración.

Preguntas frecuentes

• ¿Cuál es la velocidad mínima de funcionamiento de la maquinaria que puede monitorizar este transductor?

  El sensor está diseñado para medir vibraciones en torres de enfriamiento y conjuntos de ventiladores que operan a o por encima de 90 RPM (frecuencia de 1,5 Hz).

• ¿Se puede cortar el cable integrado de 32 pies de esta unidad a una longitud más corta?

  Sí, el cable se puede acortar. Este es un transductor de velocidad de corriente constante y baja impedancia, por lo que acortar el cable no afecta el factor de escala de calibración.

• ¿Es este sensor de velocidad adecuado para la inmersión permanente en agua?

  No. Aunque la carcasa de acero inoxidable 316L resiste una humedad de condensación del 100 %, el sensor no está clasificado para una inmersión continua bajo el agua.

• ¿Este modelo específico (190501-02-99-00) cuenta con certificaciones ATEX a prueba de explosiones?

  No. El sufijo "-00" en el código de pedido especifica la opción "Sin aprobaciones", lo que significa que esta unidad no está certificada para áreas peligrosas o explosivas.

• ¿Cómo se alimenta el transductor en una configuración industrial estándar?

  El transductor se alimenta por bucle desde el monitor de protección de la maquinaria, que suministra una corriente constante de 2 a 10 mA a través de las líneas de señal.

• ¿Qué ocurre con las lecturas de vibración si el par de montaje es demasiado bajo?

  Un par de montaje bajo crea una resonancia de alta frecuencia en la interfaz de montaje, lo que puede causar distorsión de la lectura y atenuar las verdaderas señales de vibración de baja frecuencia.

• ¿Se puede montar este sensor horizontalmente en la carcasa de la máquina?

  Sí, el elemento piezoeléctrico de velocidad dentro del transductor es omnidireccional y funciona con precisión tanto en orientaciones de montaje vertical como horizontal.

• ¿Cómo afecta la fluctuación de la temperatura a la sensibilidad del transductor?

  La sensibilidad varía típicamente entre -8 % y +5 % en todo su rango de temperatura de funcionamiento nominal de -40 a +85 °C.
