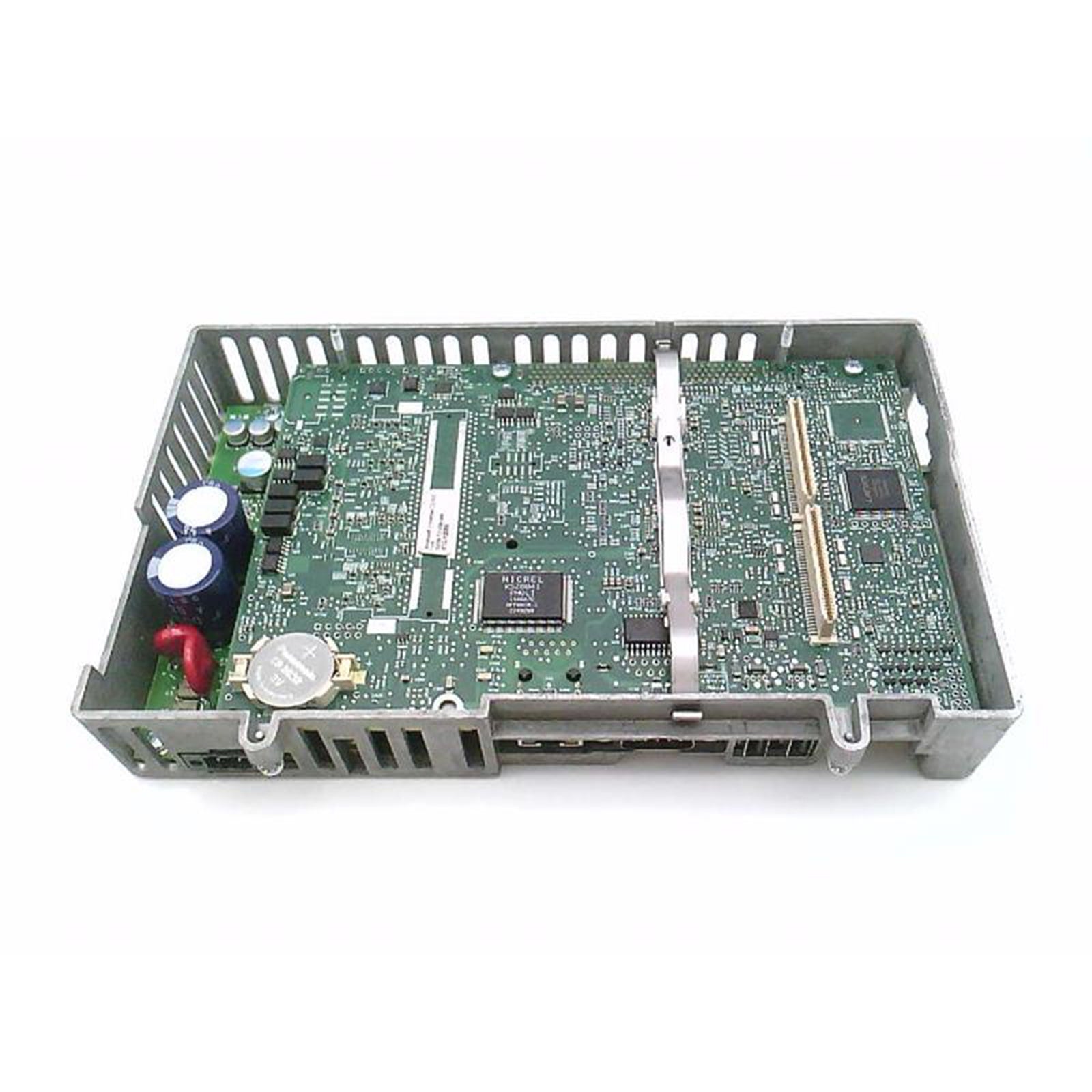

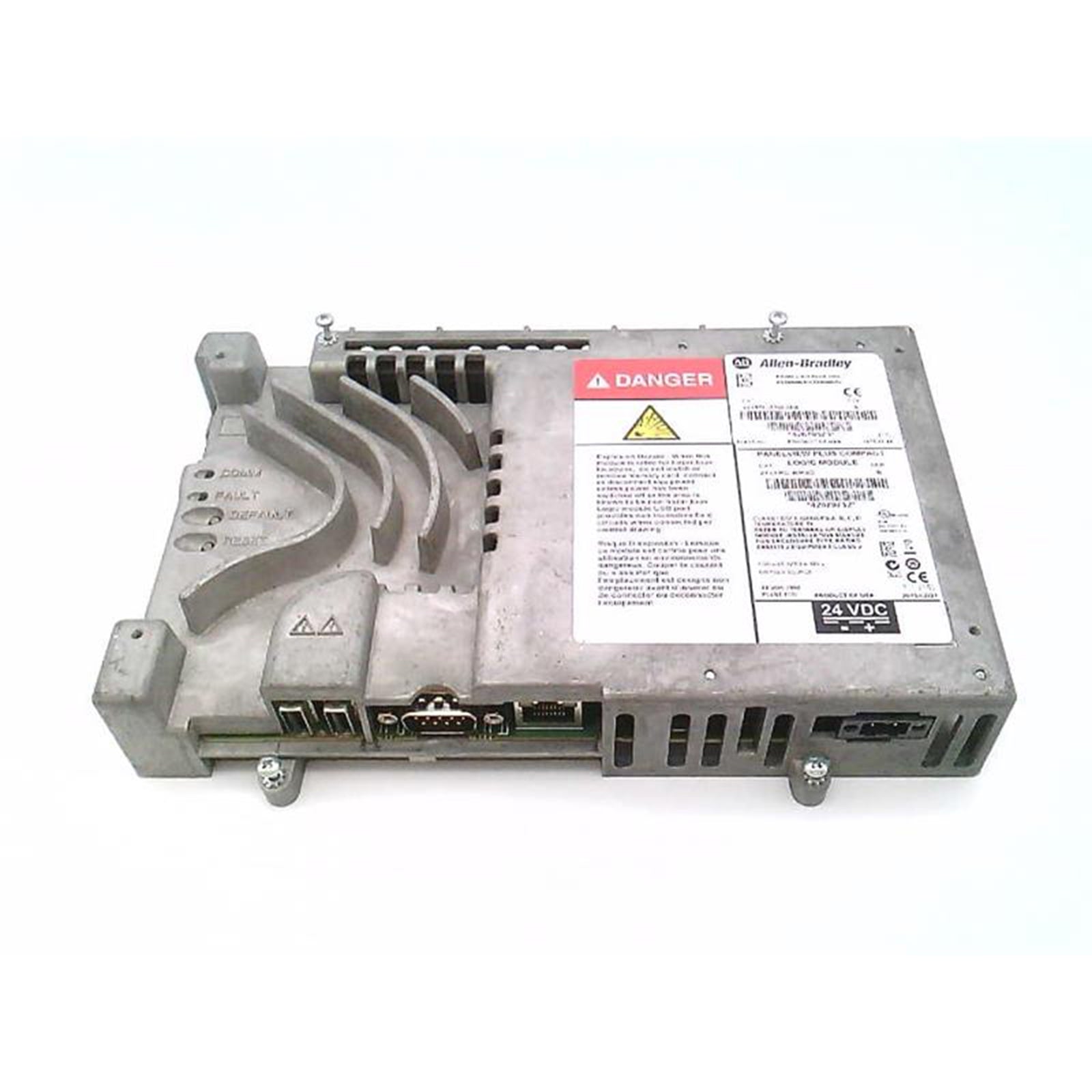

El Allen-Bradley 2711PC-RP8D, también catalogado como el 2711PC-RP8D Terminal de Operador, funciona como un componente de hardware dedicado para la visualización y las tareas de control de la interfaz hombre-máquina dentro de las plataformas de redes industriales.

Identificación del Modelo Técnico

El 2711PC-RP8D es un componente de la familia PanelView Plus 6, diseñado para soportar la ejecución de lógica impulsada por el operador y visualización en tiempo real. Sirve como unidad de procesamiento primaria para los terminales PanelView Plus 6 700-1500.

Especificaciones Técnicas del Hardware

Compatibilidad con Redes Deterministas

Esta unidad proporciona soporte a nivel de hardware para redes deterministas EtherNet/IP, lo que permite una integración perfecta en arquitecturas de control establecidas. La arquitectura del dispositivo admite una compleja compatibilidad con firmware flash, lo que permite actualizaciones estándar a nivel de campo para mantener la sincronización con los niveles de revisión existentes de PLC y controladores. El rendimiento de la comunicación del bus de la placa base está optimizado para el manejo de E/S de alta densidad, minimizando la latencia durante las actualizaciones de estado entre el terminal y el hardware de control conectado.

Contenido del Paquete

• Módulo lógico del terminal de operador Allen-Bradley 2711PC-RP8D.

• El paquete no contiene cables de comunicación, fuentes de alimentación ni medios de memoria externos a menos que se especifique.

Directivas de Montaje e Instalación

• Desconexión de energía: Asegúrese de que el terminal esté aislado de la fuente de alimentación de 24 V CC antes de iniciar la instalación o el servicio.

• Gestión térmica: Mantenga un espacio suficiente alrededor del chasis para facilitar la disipación del calor dentro del rango de funcionamiento de 0 a 55 grados C.

• Protección ESD: Utilice una muñequera conectada a tierra al acceder a las ranuras internas o manipular el terminal para evitar descargas electrostáticas en los circuitos lógicos.

• Aseguramiento del hardware: Asegúrese de que el terminal del operador esté correctamente asentado y que los clips del terminal montados en la parte trasera estén apretados de acuerdo con los estándares de par de fábrica para mantener la integridad estructural de la carcasa.

Estándares de Logística y Tránsito

• Tiempo de entrega: 2-7 días una vez finalizado el pago.

• Enviado a través de DHL/FEDEX/UPS.

• Todo el equipo se envía utilizando embalajes industriales antiestáticos para garantizar la protección contra descargas electrostáticas y daños físicos durante el tránsito internacional.

Preguntas Frecuentes

• ¿El firmware del terminal es compatible con flash?

  Sí, el 2711PC-RP8D admite actualizaciones de firmware flash a través de los puertos Ethernet o USB integrados para mantener la alineación con los entornos RSView / FactoryTalk View.

• ¿Cuál es la función de la ranura CompactFlash?

  La ranura está diseñada para almacenamiento de datos externos, transferencia de archivos de aplicaciones y fines de registro, independientemente de la memoria interna flash principal de 512 MB.

• ¿Puede la unidad funcionar en entornos peligrosos?

  Aunque la unidad cuenta con certificación marina, debe instalarse en una carcasa clasificada para la Clase/División de ubicación peligrosa específica para garantizar el cumplimiento de las normas de seguridad.

• ¿Qué provoca que los indicadores LED de estado parpadeen en rojo?

  Un LED rojo intermitente suele indicar un error de diagnóstico de hardware, como un tiempo de espera de comunicación o un fallo de paridad de memoria, lo que requiere una revisión del registro de eventos del terminal.

• ¿Es constante la clasificación de disipación de energía?

  El valor de disipación de energía de 70 W representa la salida térmica máxima a plena carga; la disipación real puede variar según el uso de periféricos activos y el brillo de la pantalla.
