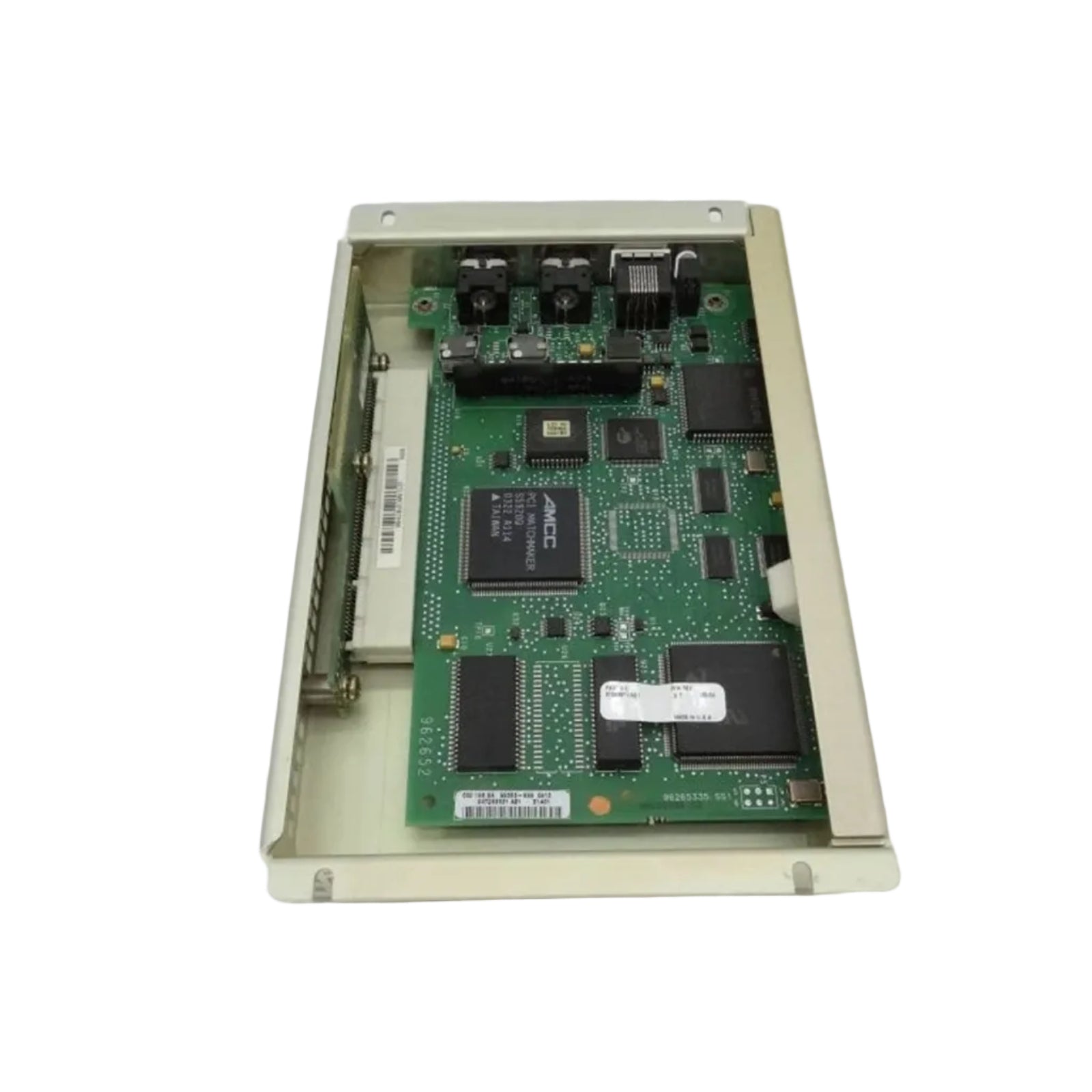

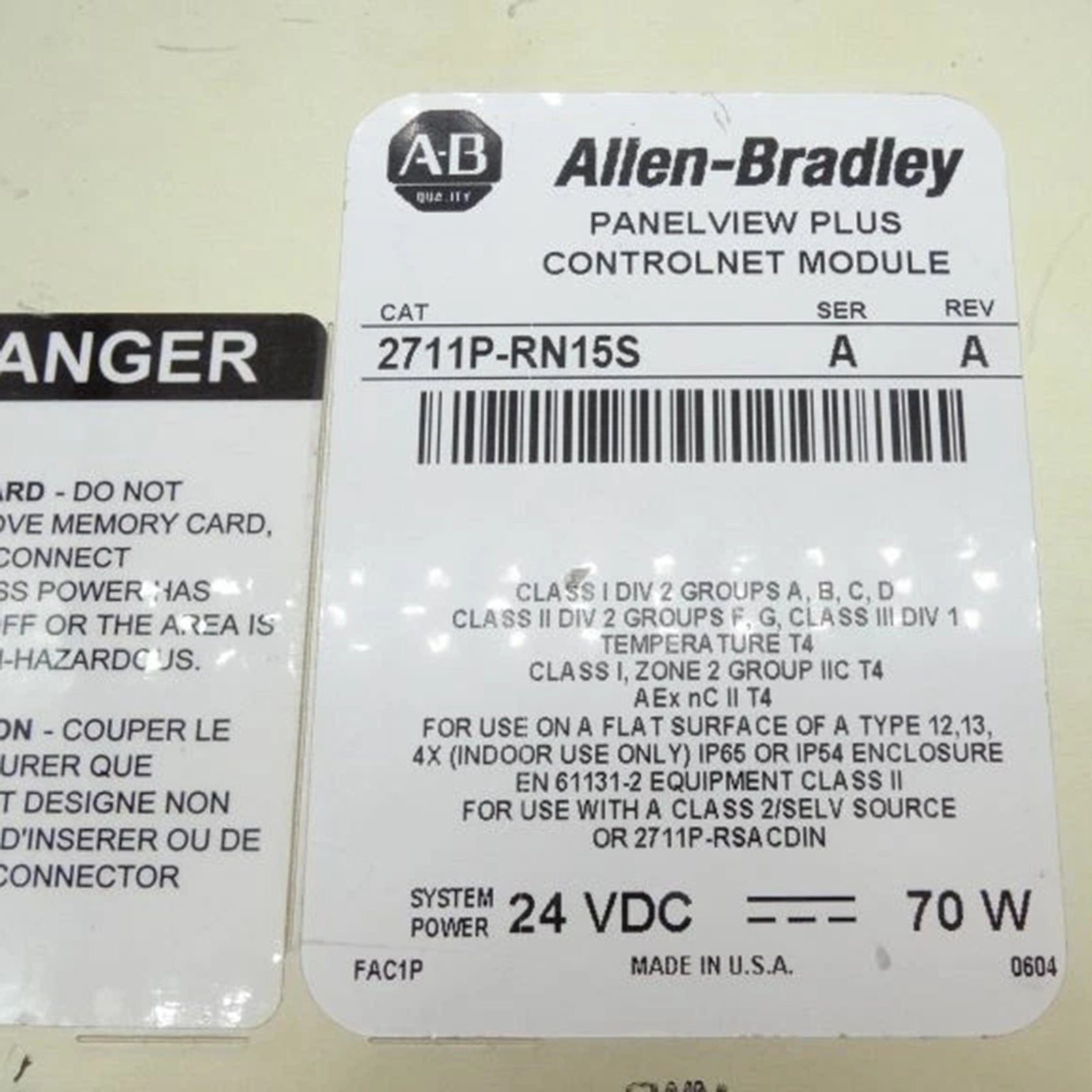

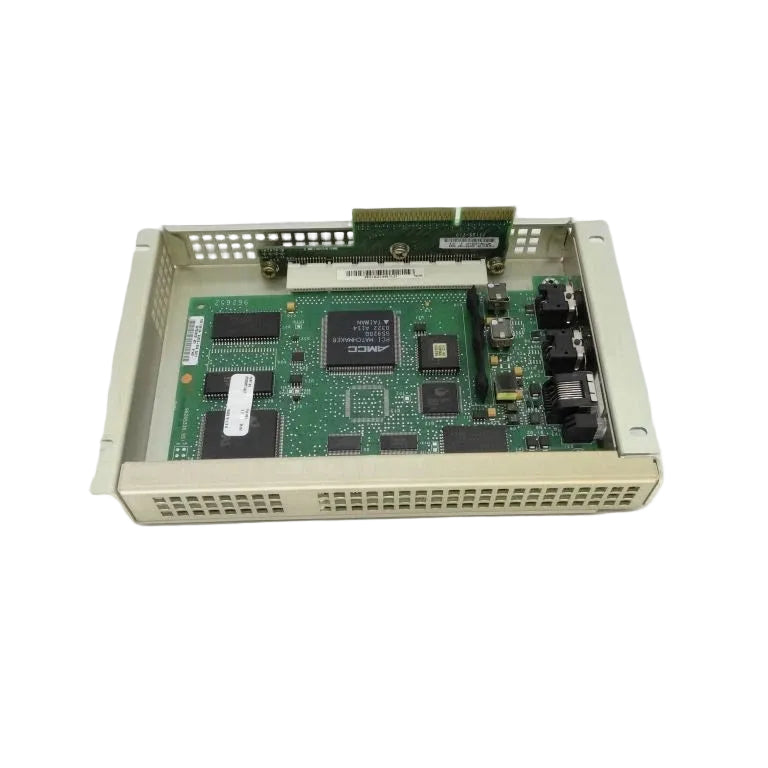

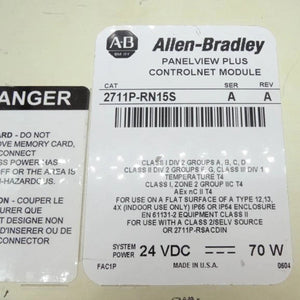

El Allen-Bradley 2711P-RN15S, también catalogado como el Módulo de Comunicación 2711P-RN15S, funciona como un componente de hardware dedicado para la conectividad de red ControlNet dentro de las plataformas de terminales de operador PanelView Plus y PanelView Plus CE.

Datos de identificación del modelo

El 2711P-RN15S sirve como un adaptador de comunicación que facilita el intercambio de datos determinista. La siguiente tabla detalla las especificaciones físicas y técnicas asociadas con este módulo.

Parámetros físicos y operativos

Determinismo y compatibilidad de red

Este módulo utiliza el protocolo ControlNet para mantener una comunicación determinista en todas las topologías de red industriales. La compatibilidad del firmware depende de la versión instalada de RSView Studio y RSView Machine Edition Runtime. Para mensajería no programada, se requiere la v3.10 o posterior para terminales de la serie 700-1500. La comunicación programada requiere la v3.20 o posterior para estaciones de trabajo de configuración y la v3.20.04.43 o posterior para el entorno de ejecución. El Puerto de Acceso a la Red (NAP) proporciona una interfaz directa para la configuración del módulo y el diagnóstico de la red sin necesidad de un puente externo.

Pedido y contenido del paquete

• Unidad de módulo de comunicación Allen-Bradley 2711P-RN15S.

• El paquete no incluye módulos lógicos de terminal, cables de comunicación o software de configuración.

• La instalación requiere el hardware del módulo lógico existente en el terminal del operador.

Directrices de instalación mecánica

• Aislamiento de energía: Asegúrese de que toda la energía eléctrica esté desconectada del terminal del operador antes de la instalación del hardware para evitar arcos eléctricos o incidentes en áreas peligrosas.

• Precauciones ESD: Descargue la electricidad estática tocando una superficie metálica conectada a tierra antes de manipular el módulo o tocar los pines del módulo lógico.

• Alineación: Coloque el módulo en la superficie superior del módulo lógico. Verifique que los pines del conector inferior estén alineados con el receptáculo.

• Especificaciones de torque: Asegure el conjunto utilizando los tres tornillos cautivos integrados. Aplique un torque de 0,34 a 0,45 Nm (3 a 4 lb-in) para asegurar un contacto eléctrico robusto y resistencia a las vibraciones.

Estándares logísticos globales

• Tiempo de entrega: 2-7 días cuando se finaliza el pago.

• Envío vía DHL/FEDEX/UPS.

• Todas las unidades se envían utilizando embalaje industrial antiestático para evitar descargas electrostáticas e impactos mecánicos durante el tránsito.

Preguntas frecuentes

• ¿Cuál es la función del RJ45 NAP?

  El Puerto de Acceso a la Red (NAP) está reservado para la configuración a nivel de módulo y el acceso diagnóstico temporal a la red ControlNet.

• ¿Es este módulo intercambiable en caliente?

  No. El sistema debe desenergizarse antes de instalar o quitar el módulo para evitar daños eléctricos en el backplane del módulo lógico.

• ¿Qué causa los errores de programación de la red ControlNet?

  Los errores de programación suelen ser el resultado de discrepancias de versión entre la estación de trabajo de configuración (RSView Studio) y el firmware de tiempo de ejecución en el terminal PanelView.

• ¿Se puede usar el módulo con terminales de la serie 400-600?

  El 2711P-RN15S está diseñado específicamente para terminales PanelView Plus de la serie 700-1500; no es compatible con los formatos más pequeños de las series 400-600.

• ¿Se incluyen los cables de comunicación con el módulo?

  No. El cableado BNC de ControlNet y los taps de red deben adquirirse por separado según la disposición específica de la red.
