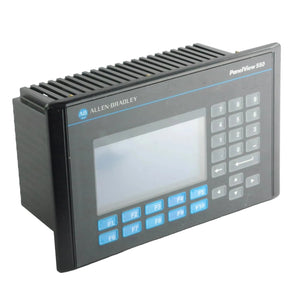

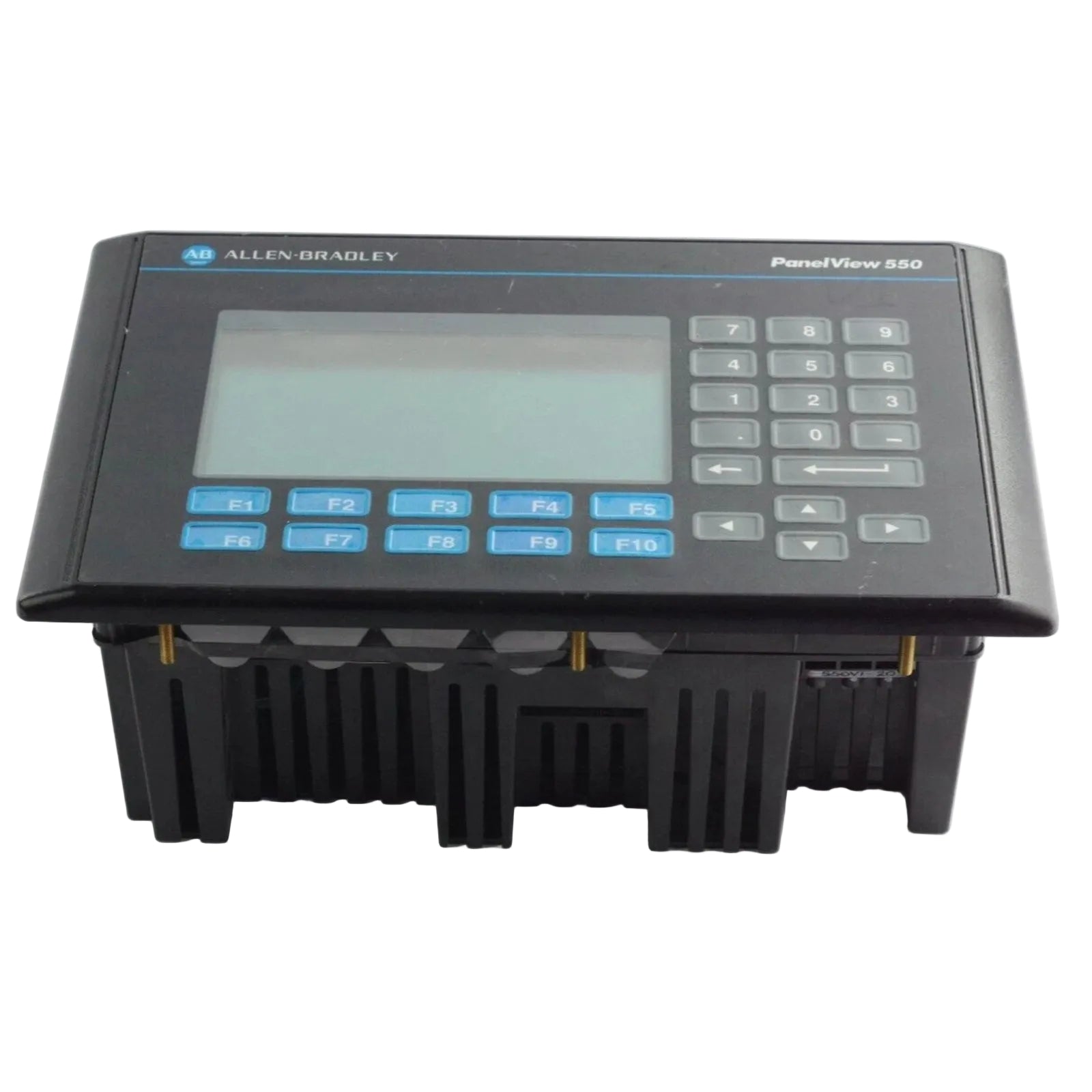

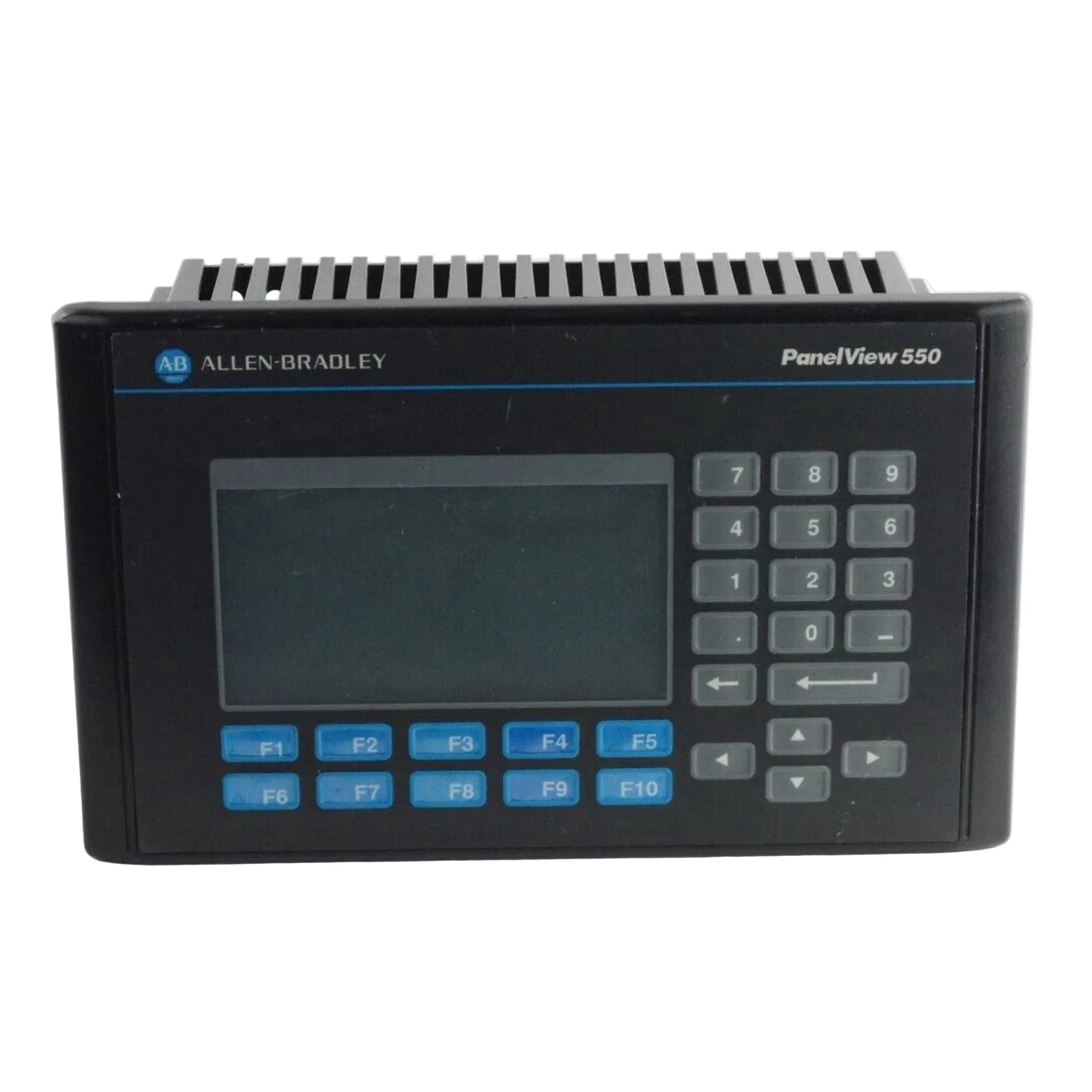

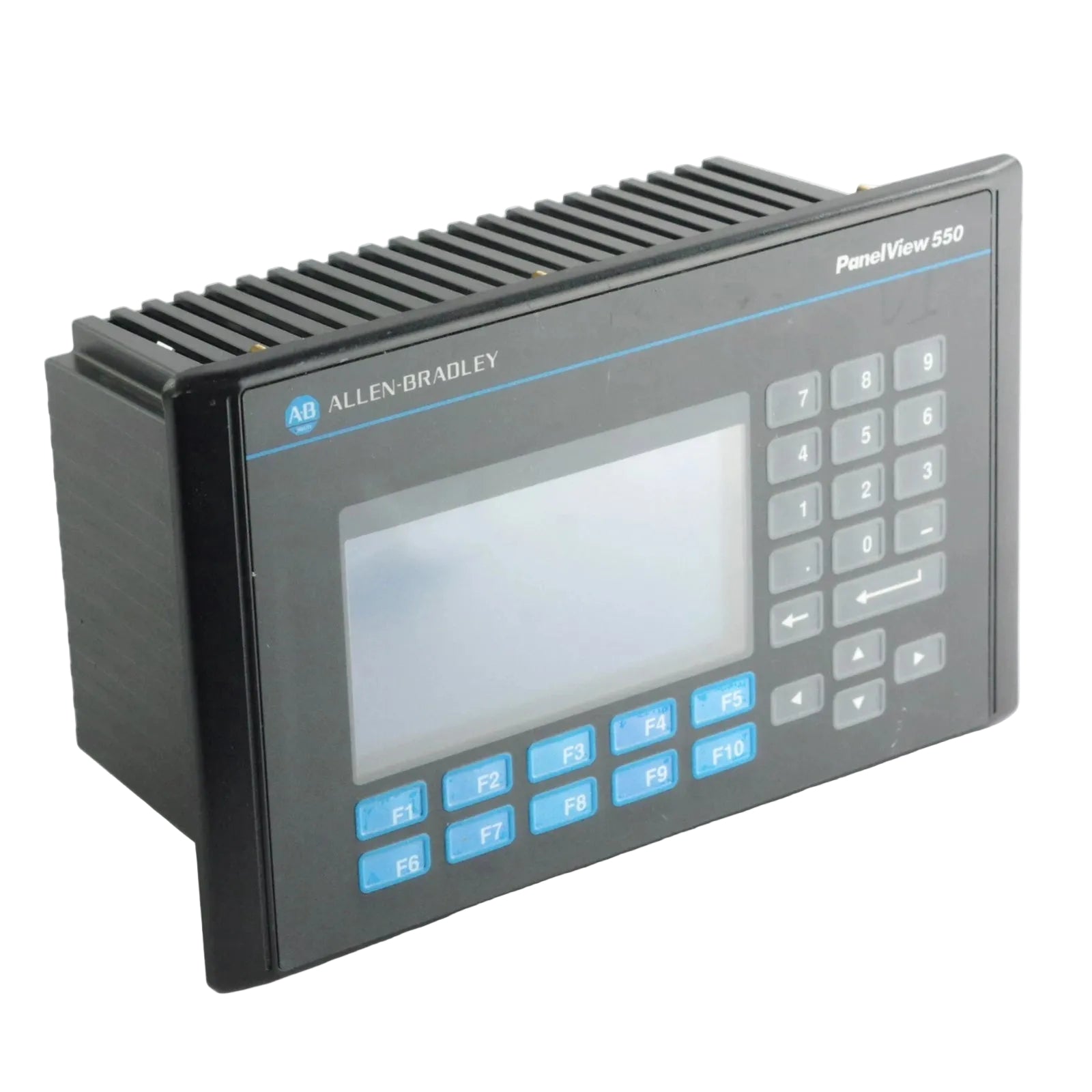

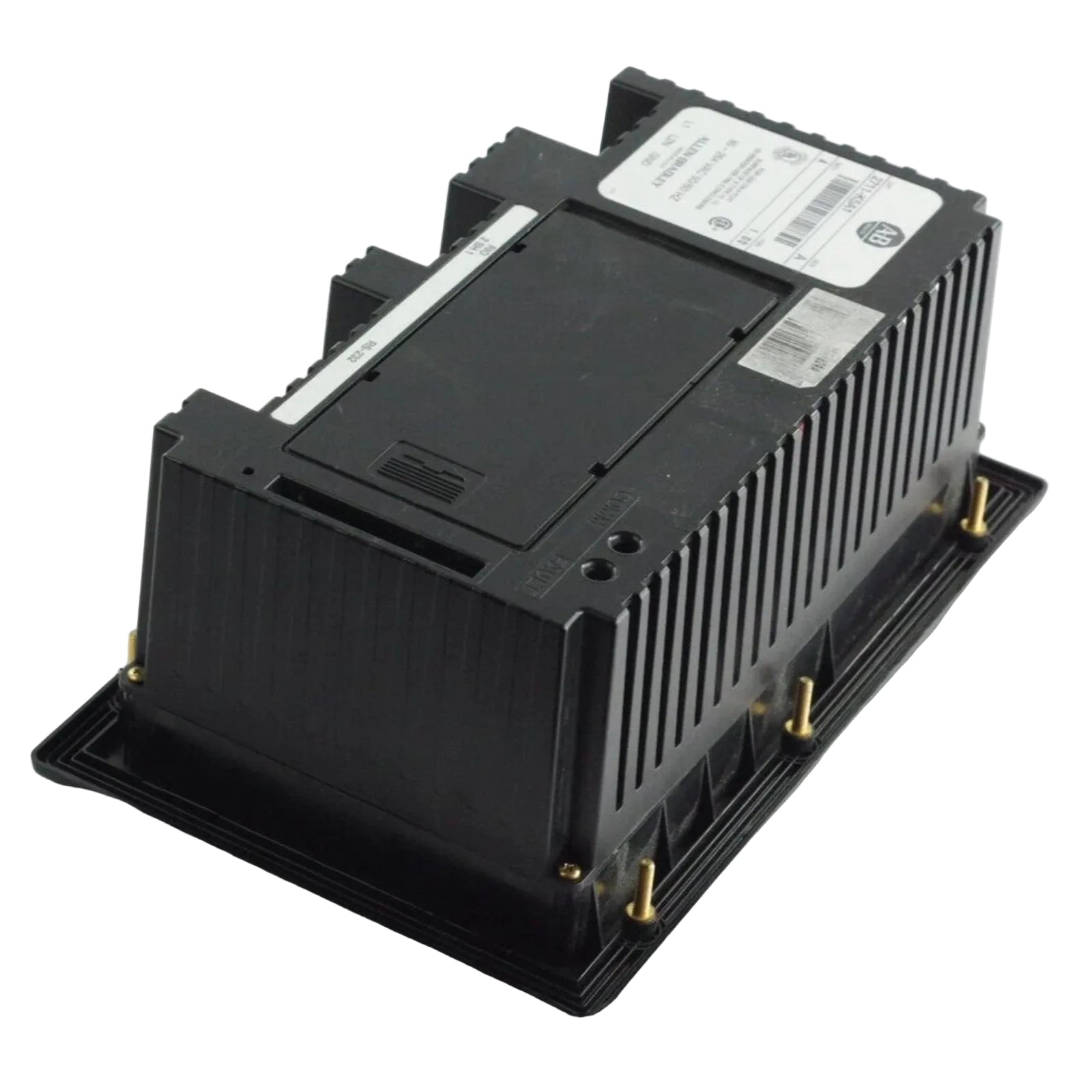

Configurado para la interacción hombre-máquina en tiempo real en sistemas de control automatizados, el Allen-Bradley 2711-K5A1 (Terminal de Operador 2711-K5A1) proporciona la ejecución física y eléctrica directa de tareas de visualización y entrada de datos a través de un teclado integrado.

Designación de la matriz del modelo

El 2711-K5A1 es un terminal LCD monocromático que pertenece a la serie Panelview 550. Cuenta con capacidades de comunicación de E/S remotas (RIO) dedicadas y un puerto serie RS-232 configurado para la salida de datos de la impresora, utilizando 170 KB de memoria de tiempo de ejecución de la aplicación para la ejecución del proyecto.

Especificaciones técnicas del hardware

Integración de red industrial

Este terminal proporciona soporte a nivel de hardware para comunicaciones de E/S remotas (RIO), facilitando el intercambio de datos determinístico dentro de las arquitecturas de red legadas de Allen-Bradley. El sistema admite la compatibilidad con el flash de firmware para la lógica interna, lo que garantiza que la interfaz permanezca sincronizada con los parámetros de comunicación del controlador. La velocidad de comunicación del bus del plano posterior está optimizada para manejar actualizaciones de E/S de baja latencia, minimizando los retrasos en la transmisión de paquetes en entornos de sondeo de alto tráfico.

Pedido y contenido del paquete

• Unidad de terminal de operador Allen-Bradley 2711-K5A1.

• El paquete excluye el cableado de interfaz, los bloques de terminales de alimentación y los clips de montaje, a menos que se incluyan explícitamente en el pedido de compra.

Directivas de instalación en campo

• Aislamiento de la alimentación: Desenergice la fuente de alimentación de 120 VCA antes de montar o cablear el terminal para evitar contactos eléctricos peligrosos.

• Sellado del gabinete: Confirme que el recorte del panel cumpla con los requisitos para garantizar la integridad de la junta y mantener la clasificación NEMA/IP de la instalación del gabinete.

• Conexión a tierra: Fije el chasis del terminal a un punto de tierra común para atenuar la interferencia electromagnética (EMI) que puede afectar la estabilidad de la señal RIO.

• Mitigación de ESD: Use una muñequera conectada a tierra al manipular el terminal para proteger la lógica interna y el controlador de la pantalla de descargas estáticas.

Estándares de logística de envío

• Tiempo de entrega: 2-7 días una vez finalizado el pago.

• Enviado a través de DHL/FEDEX/UPS.

• Todas las unidades utilizan embalajes industriales antiestáticos para mitigar la vibración y el riesgo electrostático durante el tránsito.

Preguntas frecuentes

• ¿Qué indica una falla de comunicación RIO?

  Una falla de comunicación generalmente se identifica mediante un código de error en la pantalla del terminal o un cambio de estado del LED de diagnóstico, generalmente causado por desajustes de dirección o interrupción del enlace RIO.

• ¿Puede la unidad funcionar en entornos peligrosos?

  El terminal debe instalarse dentro de un gabinete clasificado para la Clase y División de ubicación peligrosa específica para mantener la conformidad de seguridad.

• ¿Cómo se configura el puerto de impresora RS-232?

  Los parámetros de configuración (velocidad de transmisión, paridad, bits de datos) se definen dentro del archivo del proyecto; asegúrese de que la configuración se alinee con los requisitos del dispositivo periférico conectado.

• ¿Qué causa la degradación del contraste de la pantalla?

  Los problemas de contraste en la pantalla LCD monocromática a menudo están relacionados con el envejecimiento de la retroiluminación; el componente no es reparable en campo y puede requerir el reemplazo del terminal.

• ¿Es el dispositivo compatible con el intercambio en caliente?

  No. El 2711-K5A1 debe apagarse antes de conectar los cables de comunicación o de alimentación para evitar fallas en el módulo lógico.
