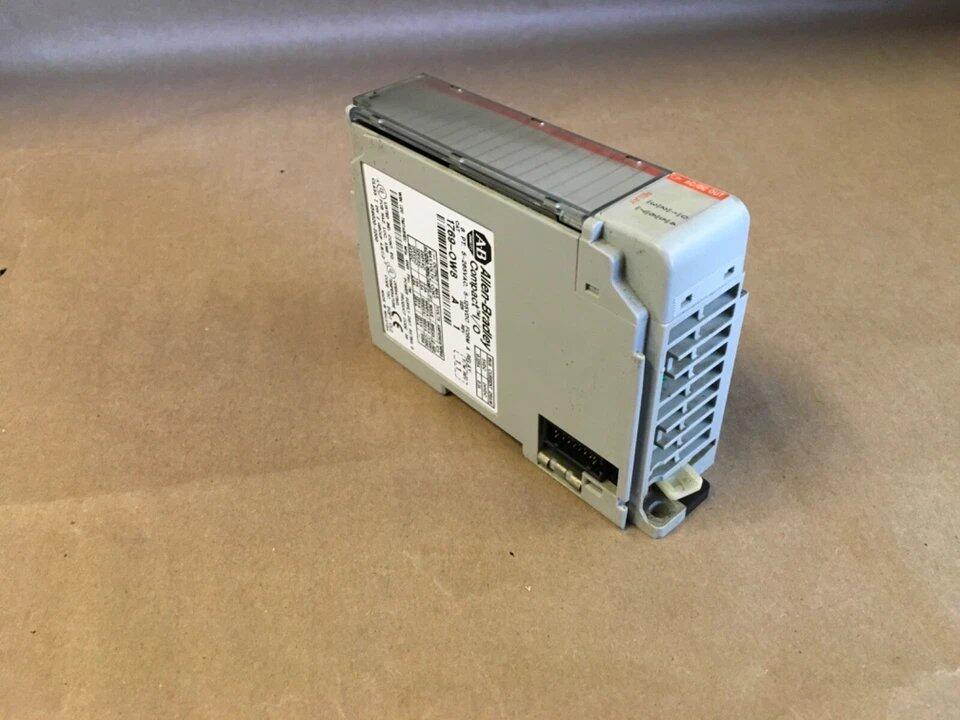

Configurado para la conmutación de carga de alta y baja tensión en arquitecturas de control CompactLogix, el Allen-Bradley 1769-OW8 (1769-OW8 Módulo de Salida Discreta) proporciona ejecución física/eléctrica directa a través de ocho canales de salida de relé. El módulo sirve como interfaz principal para gestionar cargas de campo, operando dentro de un amplio rango de voltaje de 5 a 265 V CA o de 5 a 125 V CC.

Especificaciones de hardware

Integración del sistema de control industrial

El módulo 1769-OW8 está diseñado para admitir una velocidad de comunicación eficiente del bus de plano posterior, asegurando que las transiciones del estado de salida estén sincronizadas con la lógica del controlador. El módulo facilita el escalado de la densidad de E/S al permitir un cableado flexible de terminales (22 a 14 AWG sólido, 22 a 16 AWG trenzado) para adaptarse a varios requisitos de control de campo. Mediante la compatibilidad estándar con la memoria flash del firmware, el sistema mantiene un rendimiento de red determinista, asegurando que las secuencias de comandos del controlador se ejecuten con una temporización e integridad precisas en las redes de automatización distribuidas.

Pautas de instalación en campo

• Montaje: Instale el módulo en el chasis CompactLogix, asegurándose de que el pestillo mecánico esté bien cerrado.

• Cableado: Termine todas las conexiones utilizando cableado de cobre a 90 grados; cumpla con las especificaciones de par estándar para evitar que los terminales se aflojen.

• Aislamiento: Observe el espacio libre adecuado entre las líneas de señal de bajo voltaje y las líneas de alimentación de alto voltaje para evitar el ruido eléctrico inducido.

• Conexión a tierra: Asegúrese de que el módulo y el chasis estén conectados a una toma de tierra verificada para cumplir con los protocolos de seguridad eléctrica.

Información de pedidos

• Contenido: Un (1) módulo de salida de relé de 8 puntos 1769-OW8.

• Documentación: Manual técnico incluido de serie.

• Compatibilidad: Funciona dentro del sistema CompactLogix; confirme la capacidad de alimentación del plano posterior antes de la instalación.

Preguntas frecuentes

P: ¿El módulo 1769-OW8 admite el intercambio en caliente?

R: No, el intercambio en caliente no es compatible; la alimentación debe desconectarse del rack de E/S antes de la inserción o extracción del módulo.

P: ¿Existe una clasificación de distancia específica de la fuente de alimentación para este módulo?

R: Sí, el módulo tiene una clasificación de distancia de la fuente de alimentación de 8, lo que significa que debe ubicarse dentro de 8 módulos de la fuente de alimentación del sistema para mantener la integridad de la señal y los requisitos de alimentación.

P: ¿Cuál es el retardo máximo de la señal durante el funcionamiento?

R: El retardo de la señal para los canales de salida está clasificado en 10 ms para la transición "Encendido"; tenga en cuenta esta latencia al implementar una lógica de control sensible al tiempo.
