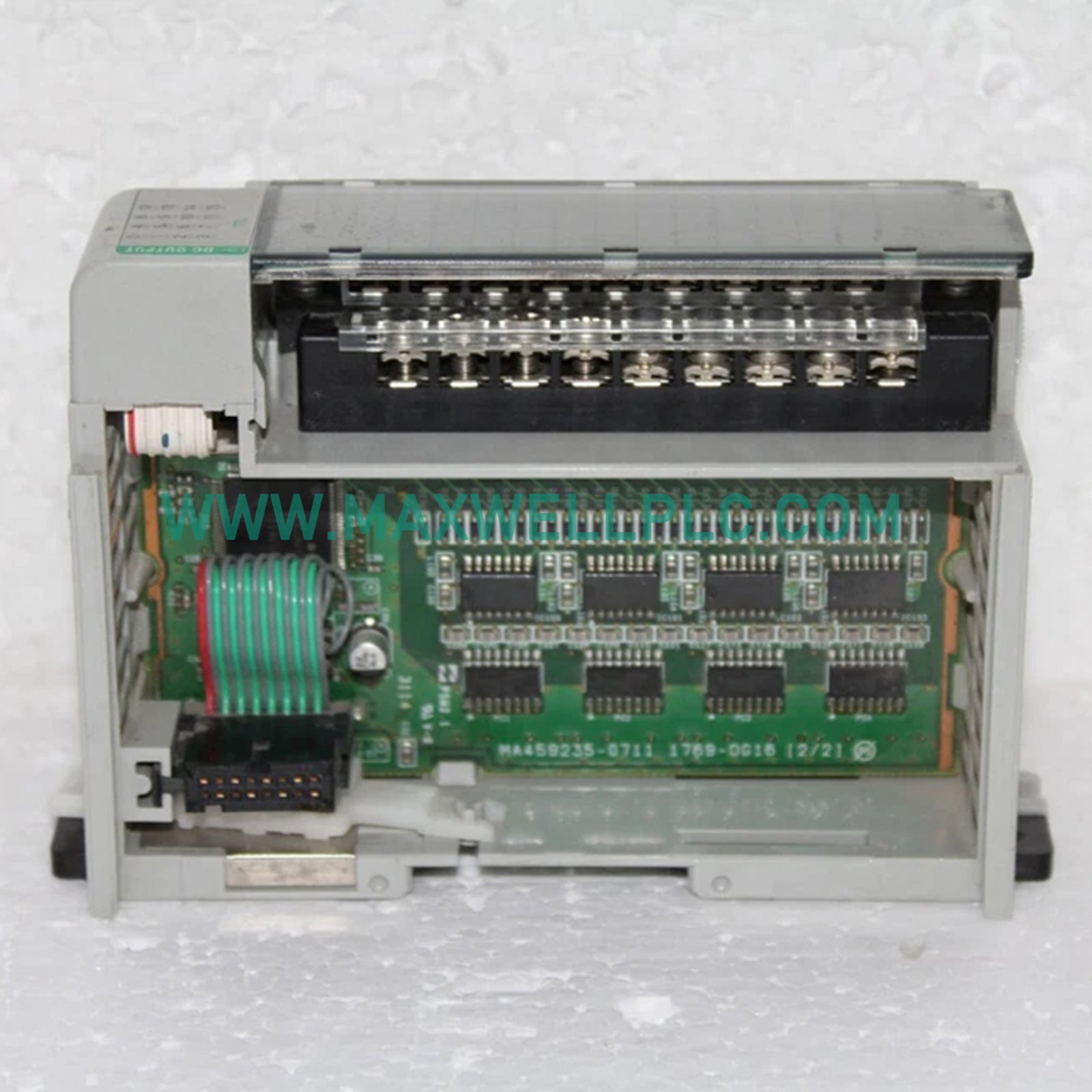

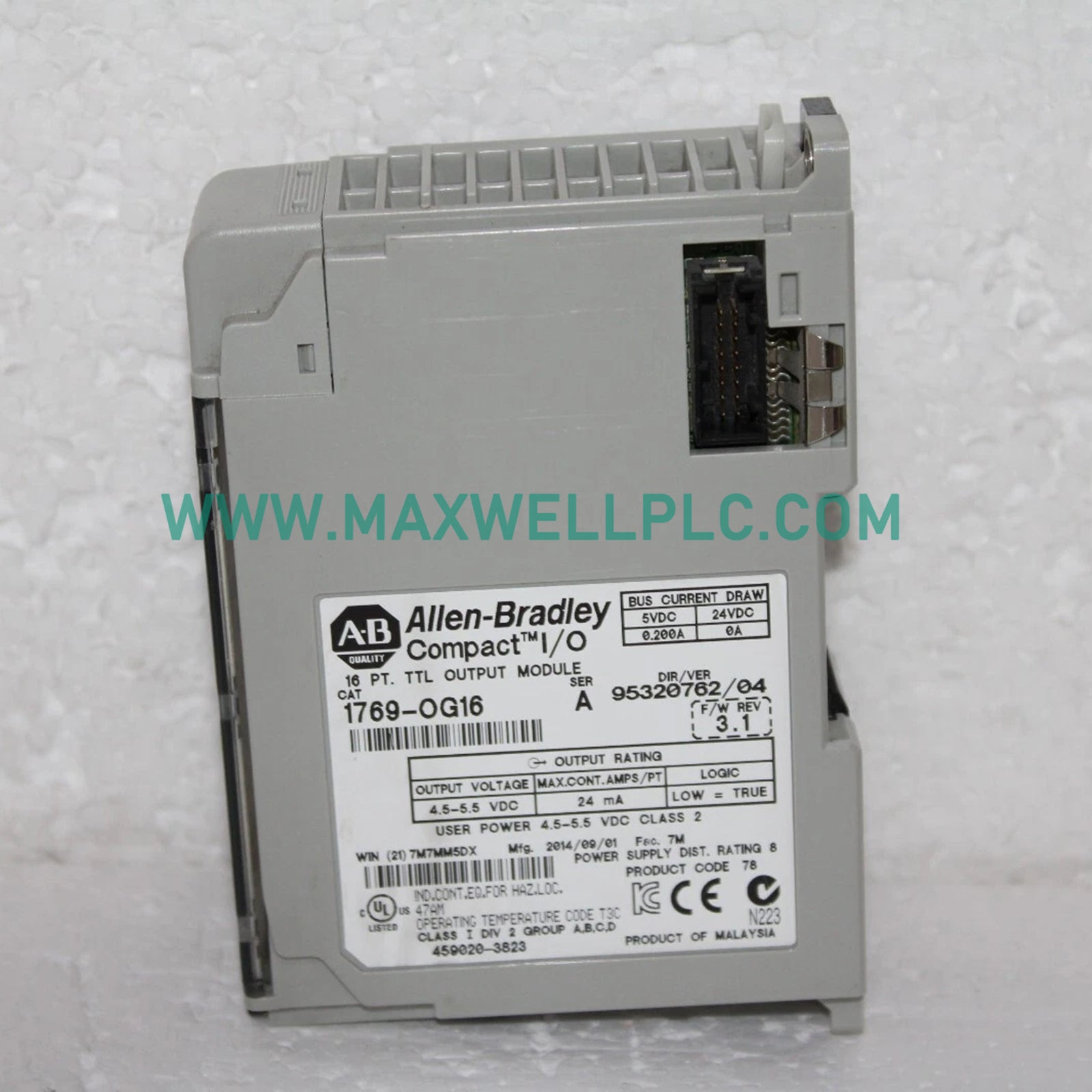

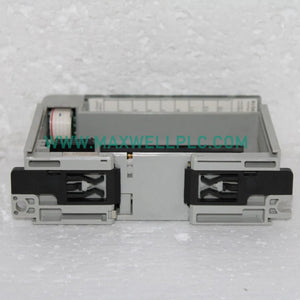

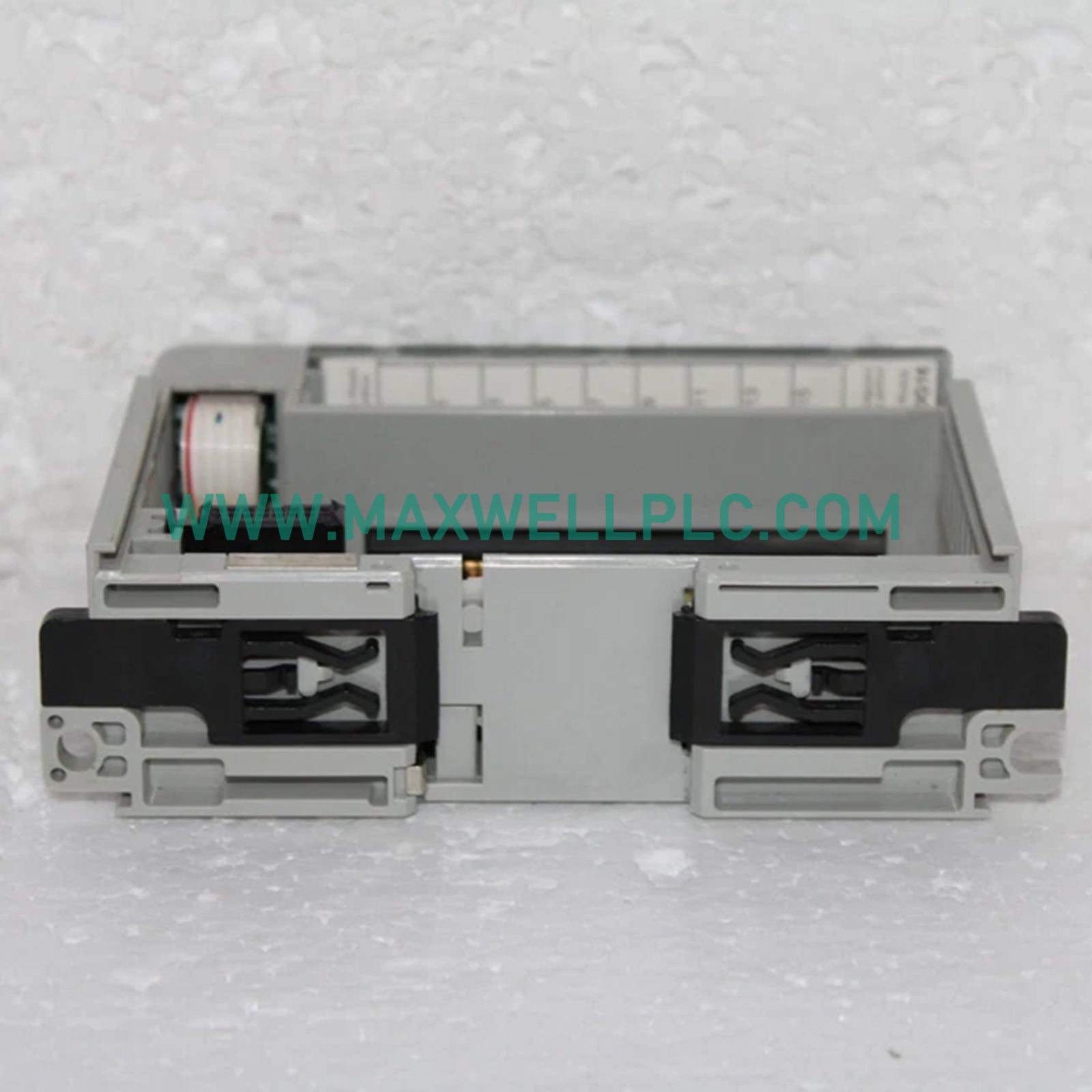

Configurado para la distribución de señales digitales de alta velocidad en plataformas de control CompactLogix, el Allen-Bradley 1769-OG16 (1769-OG16 Módulo de Salida Digital) proporciona ejecución física/eléctrica directa a través de 16 canales de salida TTL de corriente de hundimiento. El módulo utiliza lógica de nivel bajo verdadero para gestionar los requisitos de interfaz digital de CC dentro de los sistemas de automatización integrados.

Especificaciones de hardware

Atributos de control industrial Allen-Bradley

El 1769-OG16 se integra en arquitecturas CompactLogix al aprovechar la velocidad de comunicación del bus de backplane para asegurar transiciones de estado sincronizadas a través de los 16 canales de salida. Este diseño facilita el escalado eficiente de la densidad de E/S, permitiendo un control granular de las interfaces periféricas digitales. La compatibilidad con firmware flash dentro del ecosistema CompactLogix asegura que la ejecución lógica del módulo se mantenga alineada con las instrucciones del controlador, soportando los requisitos de rendimiento de EtherNet/IP y redes de control deterministas.

Pautas de instalación en campo

• Montaje: Asegure el módulo en el chasis del sistema CompactLogix hasta que el pestillo de bloqueo encaje.

• Cableado: Conecte los dispositivos de campo a la interfaz de 16 puntos; observe los requisitos de la lógica de corriente de hundimiento (nivel bajo verdadero).

• Tierra: Asegúrese de que el módulo y el backplane estén correctamente conectados a una tierra de referencia común para mitigar el ruido eléctrico.

• Integridad de la señal: Mantenga un blindaje de cable adecuado y separación de circuitos de CA de alta tensión para evitar la degradación de la señal en aplicaciones TTL.

Información de pedido

• Contenido del paquete: Un (1) módulo de salida TTL 1769-OG16.

• Documentación: Se incluyen las instrucciones técnicas estándar.

• Notas sobre accesorios: Verifique la compatibilidad del conector para la interfaz de 16 puntos antes de la instalación.

Preguntas frecuentes

P: ¿El 1769-OG16 admite la conexión en caliente?

R: No, el módulo no admite la conexión en caliente; la alimentación debe desconectarse del rack de E/S antes de retirar o insertar el módulo para evitar daños eléctricos.

P: ¿Qué indica "Nivel bajo verdadero" para estas salidas?

R: El nivel bajo verdadero indica que la salida está activa cuando el voltaje se lleva a un estado lógico bajo (corriente de hundimiento); asegúrese de que la lógica de control esté programada para tener en cuenta esta polaridad de la señal.

P: ¿Puede este módulo interactuar con cargas digitales estándar de 24 VCC?

R: No, este es un módulo de nivel TTL clasificado para 4.5-5.5 VCC; la interfaz con cargas de mayor voltaje requiere relés de cambio de nivel externos o circuitos de interfaz.
