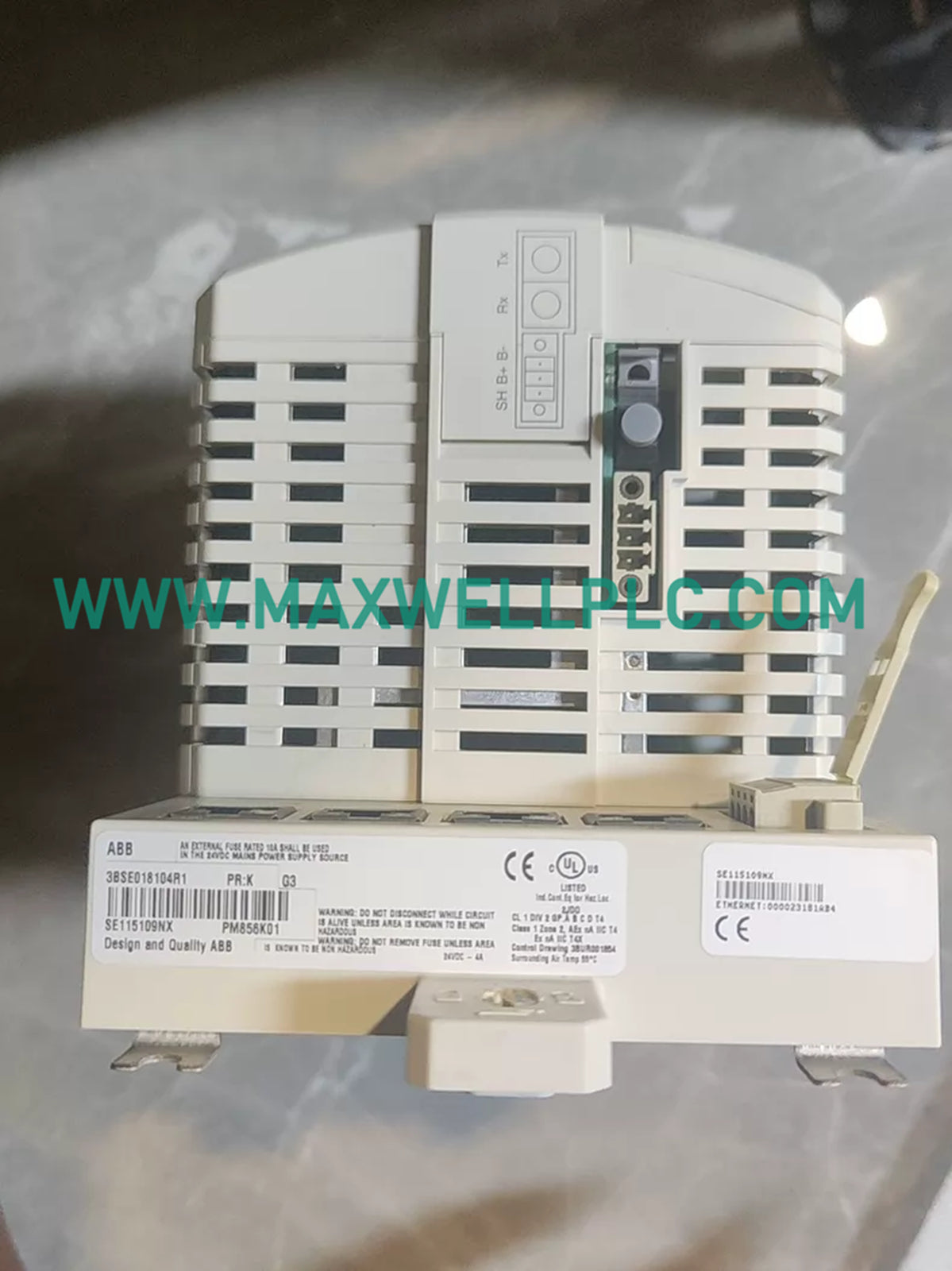

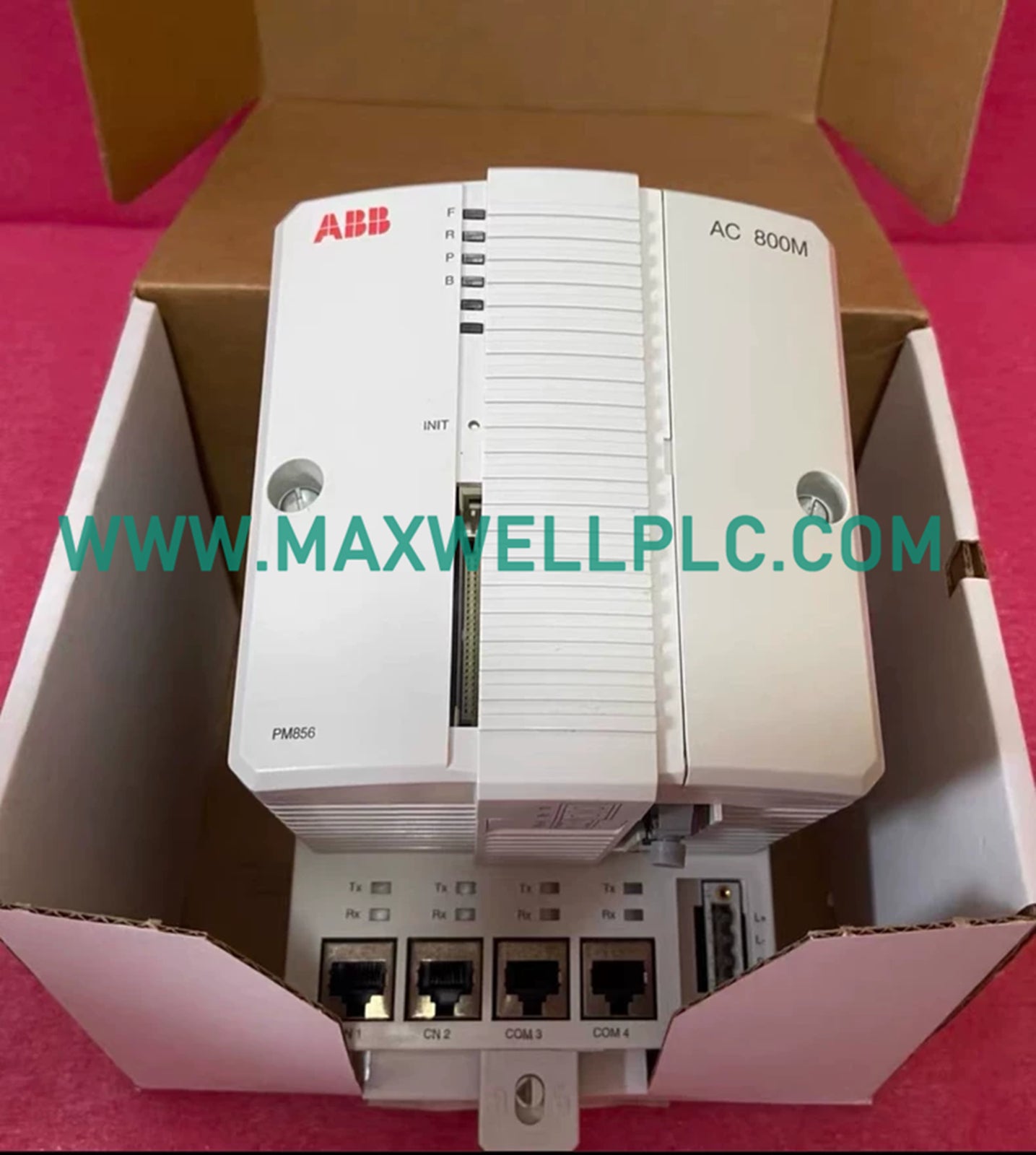

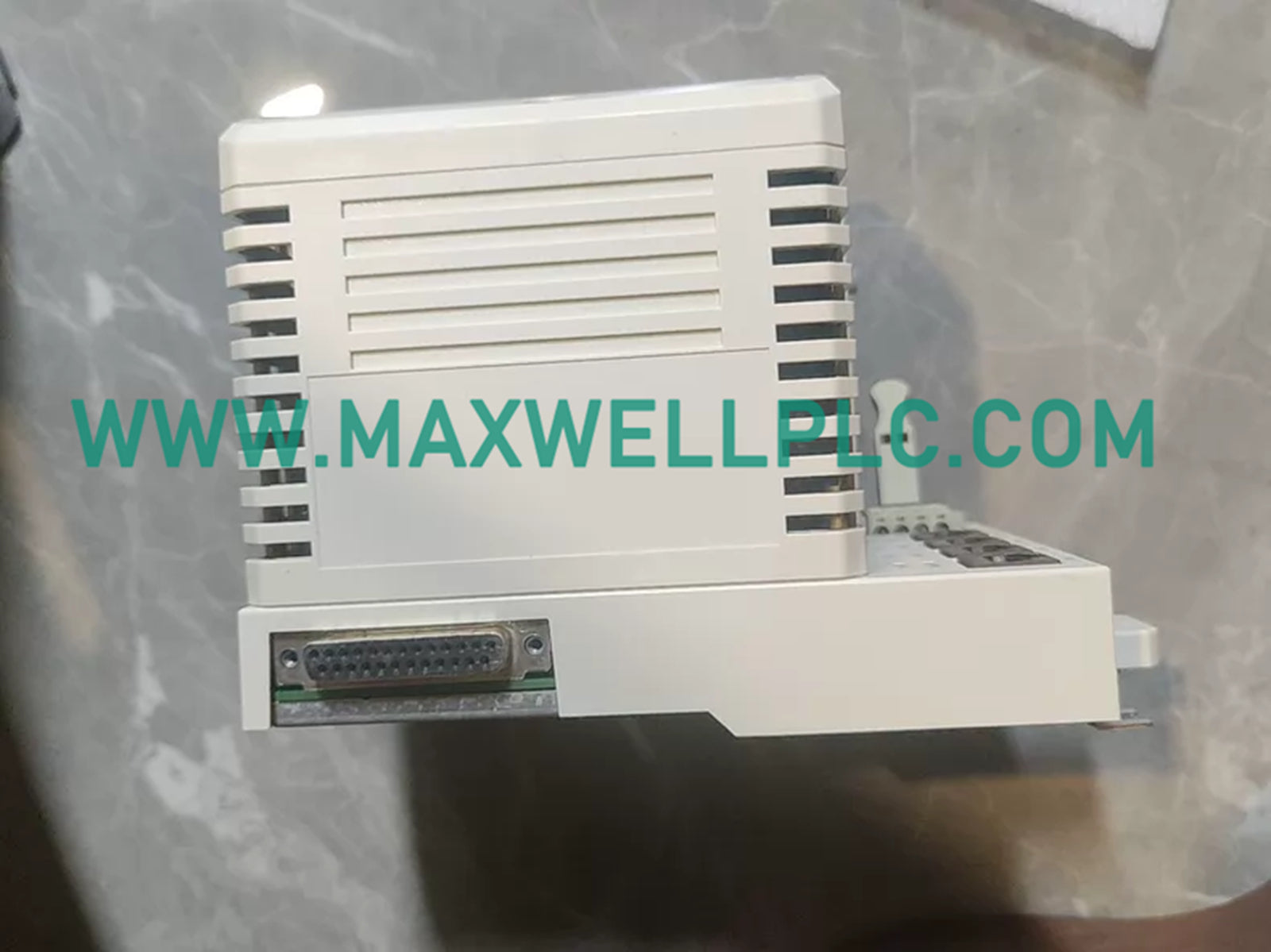

El ABB PM856K01, también catalogado como procesador de CPU PM856K01, funciona como un componente de hardware dedicado para la ejecución de lógica de control y el envío de comunicaciones dentro de las configuraciones del controlador AC 800M. El subsistema de hardware calcula los bucles de control e interactúa con las unidades de E/S secundarias a través de los enlaces de bus de placa base de comunicación integrados.

Matriz de designación de producto

• PM856K01: Kit completo que comprende el módulo de procesador de CPU principal y la unidad de interfaz de placa base correspondiente.
• 3BSE018126R1: Número de pieza de fabricación y logística asignado a la configuración completa del kit de procesador funcional.
• 3BSE018104R1: Código de seguimiento de designación de pieza de repuesto asignado específicamente al bloque de submódulo de hardware electrónico individual reemplazable.

Matriz de parámetros de hardware

Integración de backplane y comunicación determinista

El módulo procesador ejecuta transferencias de datos a través del bus de backplane del sistema integrado, utilizando direcciones de hardware asignadas a través del posicionamiento de la ranura de la placa base. Las reglas de compatibilidad de firmware flash dictan que la versión del firmware del sistema debe coincidir con las revisiones del paquete de software de ingeniería para mantener licencias de velocidad de comunicación consistentes. Las redes deterministas, incluidas las topologías Profinet o EtherNet/IP integradas, ejecutan tareas de sincronización administradas directamente por el chip de temporización central de la CPU para garantizar una escala predecible de la densidad de E/S y unos intervalos de tiempo de escaneo ajustados.

Lista de componentes del paquete

• 1 módulo de procesamiento central ABB PM856K01
• 1 unidad de interfaz eléctrica de placa base de módulo dedicada
• 1 inserto de embalaje protector sellado de fábrica

Criterios de instalación de ingeniería

• Fijación a carril DIN
  • Monte la placa base de forma segura en un carril DIN estándar de 35 mm con toma de tierra antes de insertar el módulo del procesador.
• Mecánica de inserción del módulo
  • Alinee los pasadores de alineación de la carcasa de la CPU con las ranuras de guía de la placa base antes de aplicar la fuerza de bloqueo.
• Requisitos de blindaje
  • Verifique que el resorte de contacto de tierra funcional situado en la superficie posterior de la placa base forme una conexión de baja impedancia con el carril metálico.
• Límites de cableado
  • Encamine los cables de alimentación externos de 24 VCC separados de las líneas de señal para suprimir las rutas de acoplamiento de interferencias electromagnéticas.

Aclaraciones sobre consultas técnicas

P: ¿Cuál es la restricción mecánica con respecto a las acciones de intercambio en caliente para este conjunto de kit de procesador?

R: La placa base del módulo no se puede extraer mientras se aplica alimentación; sin embargo, el módulo procesador superior se puede intercambiar en caliente si el perfil de configuración de ranura específico permite un mantenimiento activo.

P: ¿Cómo gestiona el módulo de CPU la carga de corriente de la placa base?

R: El procesador actúa como un elemento controlador primario, monitorizando el consumo de corriente a través del bloque de terminales local y distribuyendo la energía lógica a las interfaces de comunicación adyacentes.

P: ¿Cuál es el retraso de conmutación de redundancia estimado para los sistemas AC 800M?

R: En condiciones normales de funcionamiento del sistema, la CPU principal sincroniza el contenido de la memoria dinámicamente con la CPU de respaldo, manteniendo los retrasos de transición de respaldo dentro del límite de milisegundos.

P: ¿Cómo verifico la compatibilidad del firmware flash durante el reemplazo de hardware?

R: Debe acceder al portal de diagnóstico del sistema a través del enlace de configuración serie para verificar si el binario cargado coincide con la línea base de firmware exacta del proyecto de aplicación.

P: ¿Qué mecanismos de aislamiento estructural protegen el circuito de control de fallas de campo?

R: El núcleo de procesamiento interno está separado de los puertos de comunicación externos a través de optoacopladores integrados que proporcionan barreras de aislamiento galvánico eléctrico.

P: ¿Existen restricciones de cableado de campo con respecto a los terminales de conexión de alimentación?

R: Los conductores de entrada de la fuente de alimentación no deben exceder un área de sección transversal máxima de 2,5 milímetros cuadrados para evitar la tensión física en los conectores del bloque de terminales.

P: ¿Qué causa un error de desajuste del módulo durante la inserción de la placa base?

R: Este error surge cuando el ID del tipo de módulo físico leído por el controlador no coincide con los parámetros de configuración definidos en el espacio de trabajo de configuración del controlador.

P: ¿Qué método de conexión a tierra se requiere para los elementos del chasis metálico?

R: El conjunto se basa en contactos de sujeción mecánicos que conectan la placa base directamente al carril DIN, que debe estar conectado a la red de tierra estructural.
