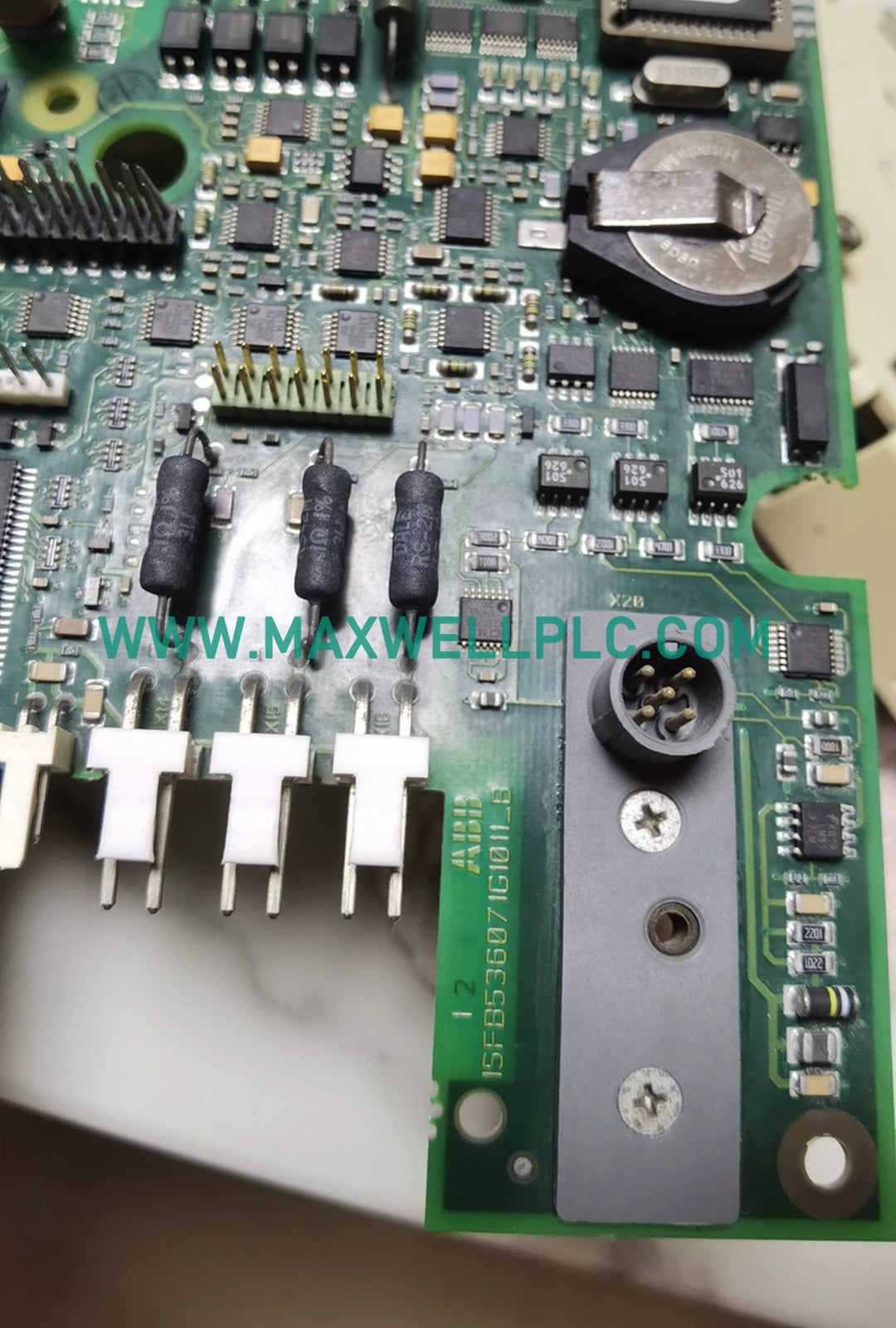

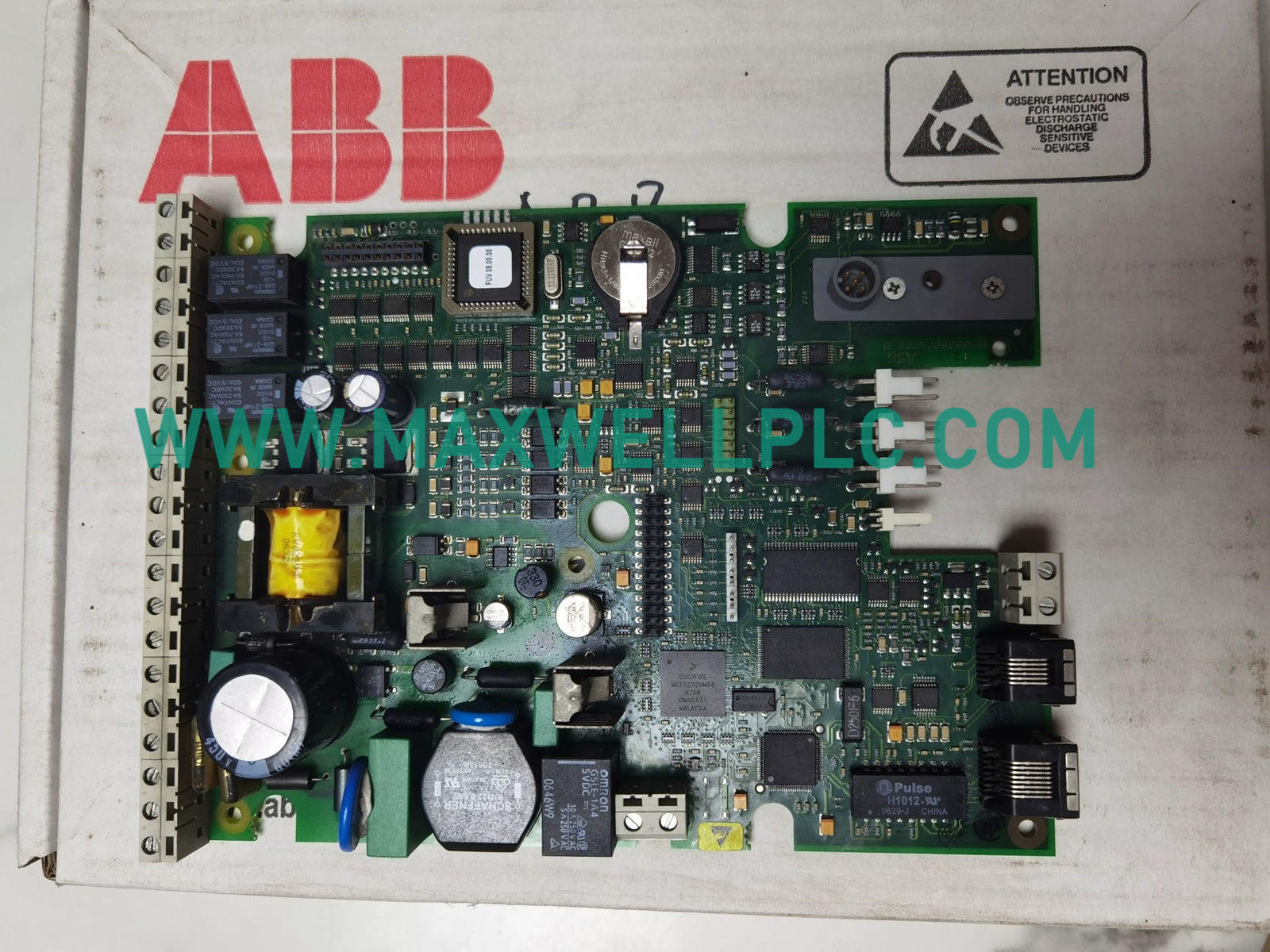

El ABB 1SFB536068D1011, también catalogado como Módulo de Baja Tensión SoftStart PST/PSTB 1SFB536068D1011, funciona como un componente de hardware dedicado para el control de disparo de tiristores y tareas de regulación de voltaje dentro de las plataformas de arrancadores suaves PST y PSTB.

Matriz del Modelo y Desglose de la Designación

• Designación del modelo base: 1SFB536068D1011 que representa la placa base especializada de arranque suave y el módulo de control de baja tensión.
• Integración del sistema: Diseñado para su implementación dentro de los arrancadores suaves de la serie ABB PST y PSTB para aplicaciones de control de motores.
• Características a bordo: Incluye una batería integrada, transformador y configuraciones de salida de relé de 5 VCC.
• Arquitectura de E/S: Soporta 16 entradas digitales para procesar señales de control y enclavamientos.

Especificaciones de Hardware

Comunicación del Bus de Control y Rendimiento del Procesamiento del Sistema

• Gestiona la velocidad de comunicación del bus de backplane y la traducción de protocolos a través de redes de control industrial.
• Asegura la compatibilidad del firmware flash y las rutinas de procesamiento en tiempo real durante la ejecución del arranque del motor.
• Mantiene una estricta adhesión a las redes deterministas Profinet / EtherNet/IP donde se integran adaptadores de comunicación externos.
• Ejecuta el soporte de escalado de densidad de E/S para manejar eficientemente los 16 canales de entrada digital y los estados internos de los relés.

Información para Pedidos

• 1 x 1SFB536068D1011 Placa base de módulo de baja tensión SoftStart
• 1 x Hoja de documentación técnica

Pautas de Montaje Físico e Instalación de Hardware

• Monte la placa base de forma segura dentro del panel del gabinete designado de la unidad de arranque suave.
• Asegure una conexión a tierra adecuada y la adherencia a las pautas de diseño de EMC industrial durante la instalación.
• Verifique los voltajes de la fuente de alimentación de entrada dentro de los rangos especificados de 24 V CC y la línea principal antes de energizar.
• Dirija el cableado de control lejos de los cables del motor de alto voltaje para minimizar el acoplamiento electromagnético.

Preguntas Frecuentes

• P: ¿Cuál es la función principal del módulo 1SFB536068D1011?

  R: Sirve como controlador de la placa base para los arrancadores suaves de las series ABB PST y PSTB, regulando los ángulos de disparo de los tiristores.

• P: ¿Cuántos canales de entrada digital soporta esta placa de control?

  R: El módulo soporta un total de 16 entradas digitales para manejar comandos operativos y señales de retroalimentación.

• P: ¿Qué voltaje de entrada se requiere para la sección de control de baja tensión?

  R: La unidad funciona con una fuente de alimentación de voltaje de entrada nominal de 24 V CC.

• P: ¿Se admite el intercambio en caliente para este componente de la placa base?

  R: La alimentación debe estar completamente aislada del arrancador suave antes de insertar o quitar la placa electrónica.

• P: ¿Cuál es el rango de temperatura de funcionamiento para este hardware?

  R: Está clasificado para funcionar de forma fiable en temperaturas ambiente de -25 grados C a +70 grados C.

• P: ¿La placa incluye funciones de transformación de energía integradas?

  R: Sí, cuenta con un transformador a bordo y una configuración de batería de respaldo para la gestión lógica interna.

• P: ¿Cómo se procesan las señales de comunicación por el módulo?

  R: Procesa comandos de entrada desde teclados locales o redes de bus de campo conectadas para gobernar los perfiles de arranque del motor.

• P: ¿Qué estándares de diseño de protección se incorporan en la circuitería?

  R: La placa está construida con estándares de diseño EMC industrial para soportar entornos de ruido eléctrico hostiles.
