Descripción general del producto

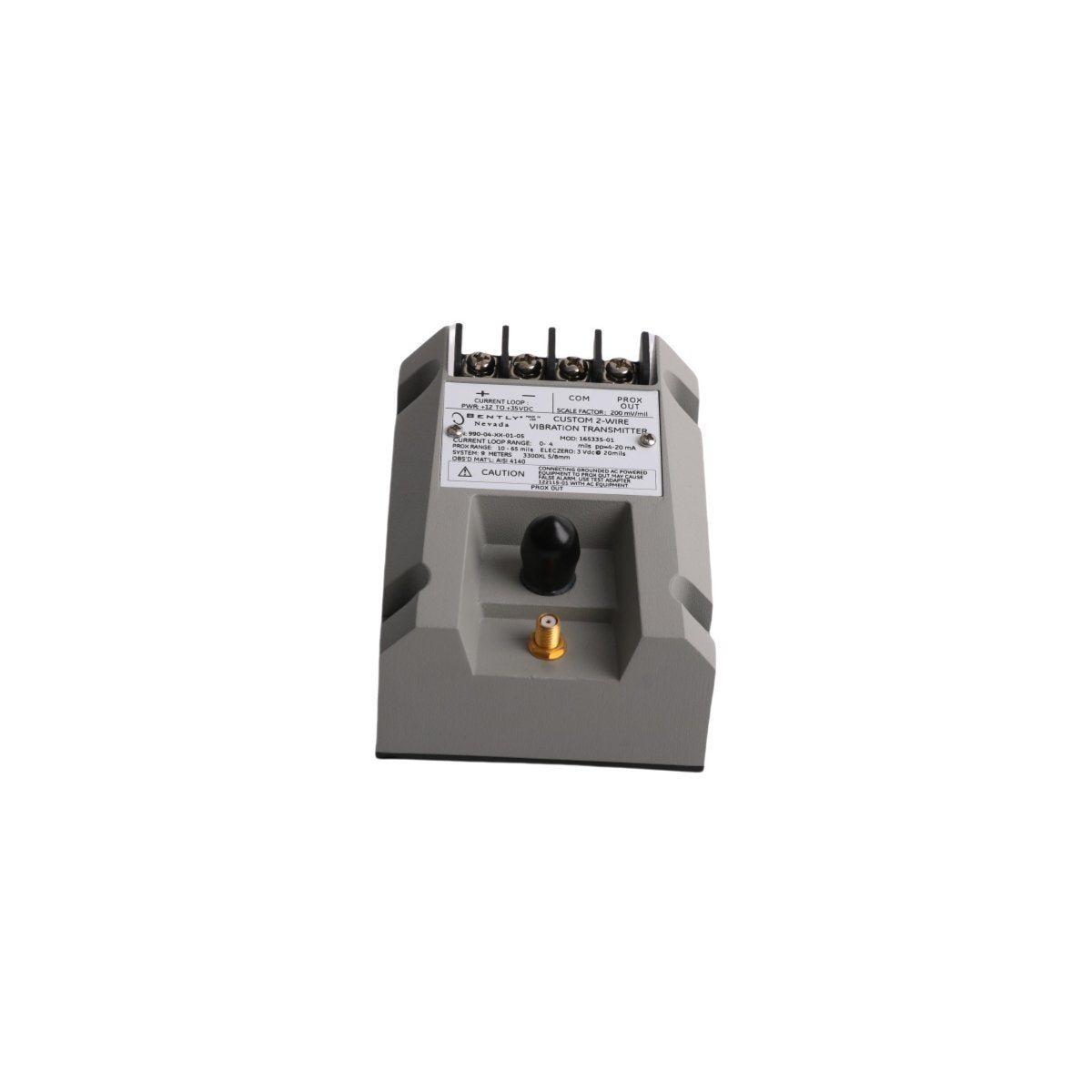

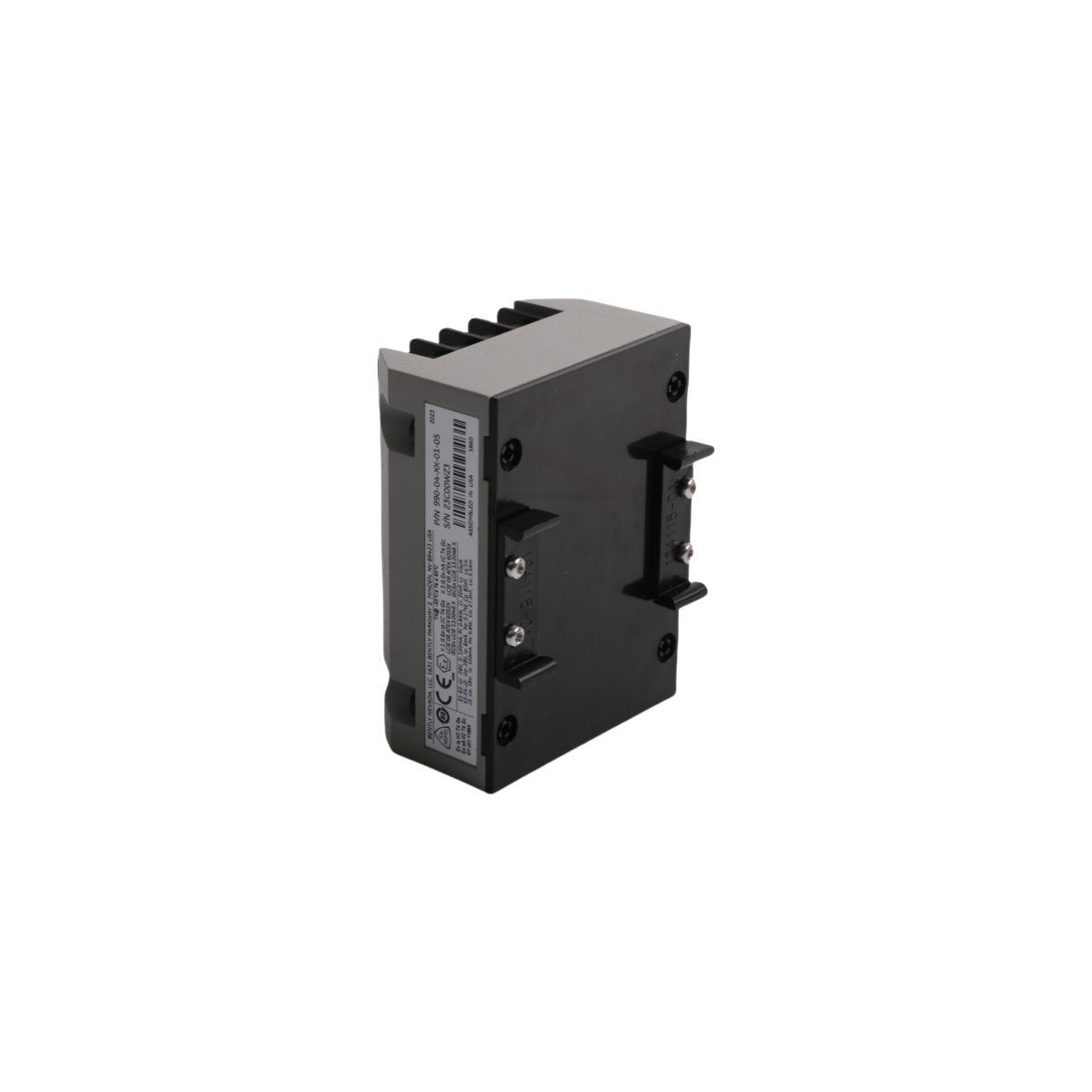

El transmisor de vibración Bently Nevada 990-05-XX-01-00, MOD:165335-01, es un dispositivo alimentado por lazo que se utiliza para convertir las señales de vibración de la sonda de proximidad en una salida estándar de 4-20 mA para su integración con sistemas PLC y DCS. Se aplica típicamente en equipos rotativos donde se requiere una indicación continua de vibración para el análisis de tendencias, alarmas básicas y flujos de trabajo de mantenimiento basados en la condición.

Este transmisor se combina comúnmente con sistemas de sonda de proximidad de corrientes de Foucault y proporciona una señal analógica estable proporcional a la amplitud de la vibración. Está diseñado para armarios de control industrial y patines de maquinaria donde se prefiere un transmisor compacto y reparable en lugar de hardware de monitorización basado en bastidor.

La descripción anterior que hace referencia al enrutamiento Ethernet, las entradas redundantes de sensores y las mediciones multiparamétricas (velocidad/temperatura) no coincide con la función típica de un transmisor de la serie 990. La familia 990-05-XX-01-00 se utiliza principalmente para la conversión de vibración a corriente; cualquier comunicación de red o análisis de nivel superior es manejada por el sistema de control/monitorización anfitrión.

Características técnicas clave

• Modelo / Código de pedido: 990-05-XX-01-00

• Código de modificación: MOD:165335-01

• Serie de producto: Serie 990

• Tipo de dispositivo: Transmisor de vibración alimentado por lazo

• Señal de salida: 4–20 mA CC proporcional a la amplitud de la vibración

• Alimentación típica del lazo: 10–30 VCC (2 hilos)

• Fuente de entrada: Sistema de sonda de proximidad de corrientes de Foucault (depende de la aplicación)

• Acondicionamiento de señal: Filtrado y escalado para reducir disparos molestos y estabilizar la salida del lazo (depende de la configuración)

• Instalación: Montaje en panel de control o patín; cableado de campo a la entrada analógica del sistema de control

• Condición: Nuevo

• Disponibilidad: En stock

• Origen: EE. UU.

• MOQ: 1

Notas de ingeniería

• “XX” indica un segmento de código dependiente de la configuración. Los detalles de la escala de salida y el sistema de sonda compatible dependen de la configuración solicitada.

• Este dispositivo no es un enrutador Ethernet y no proporciona comunicaciones Modbus o de red como función nativa.

Casos de uso operativos

Las implementaciones típicas incluyen:

• Bombas y motores donde se requiere una señal de vibración de 4–20 mA para el análisis continuo de tendencias en el DCS

• Compresores y ventiladores en patines empaquetados que necesitan un transmisor compacto para una supervisión sencilla de la vibración

• Turbinas en sistemas auxiliares donde se desea el análisis de tendencias en la sala de control sin añadir un monitor de bastidor completo

• Proyectos de modernización que convierten las instalaciones existentes de sondas de proximidad en lazos de corriente analógica para sistemas de control modernos

Buenas prácticas para la puesta en marcha

• Verificar que el tipo de sistema de sonda y la calibración coincidan con las características de entrada esperadas del transmisor

• Realizar la comprobación del lazo y la validación del escalado en la entrada analógica del PLC/DCS

• Encaminar el cableado de la señal con el blindaje y la toma a tierra adecuados para minimizar los efectos de EMI en entornos de alta potencia
