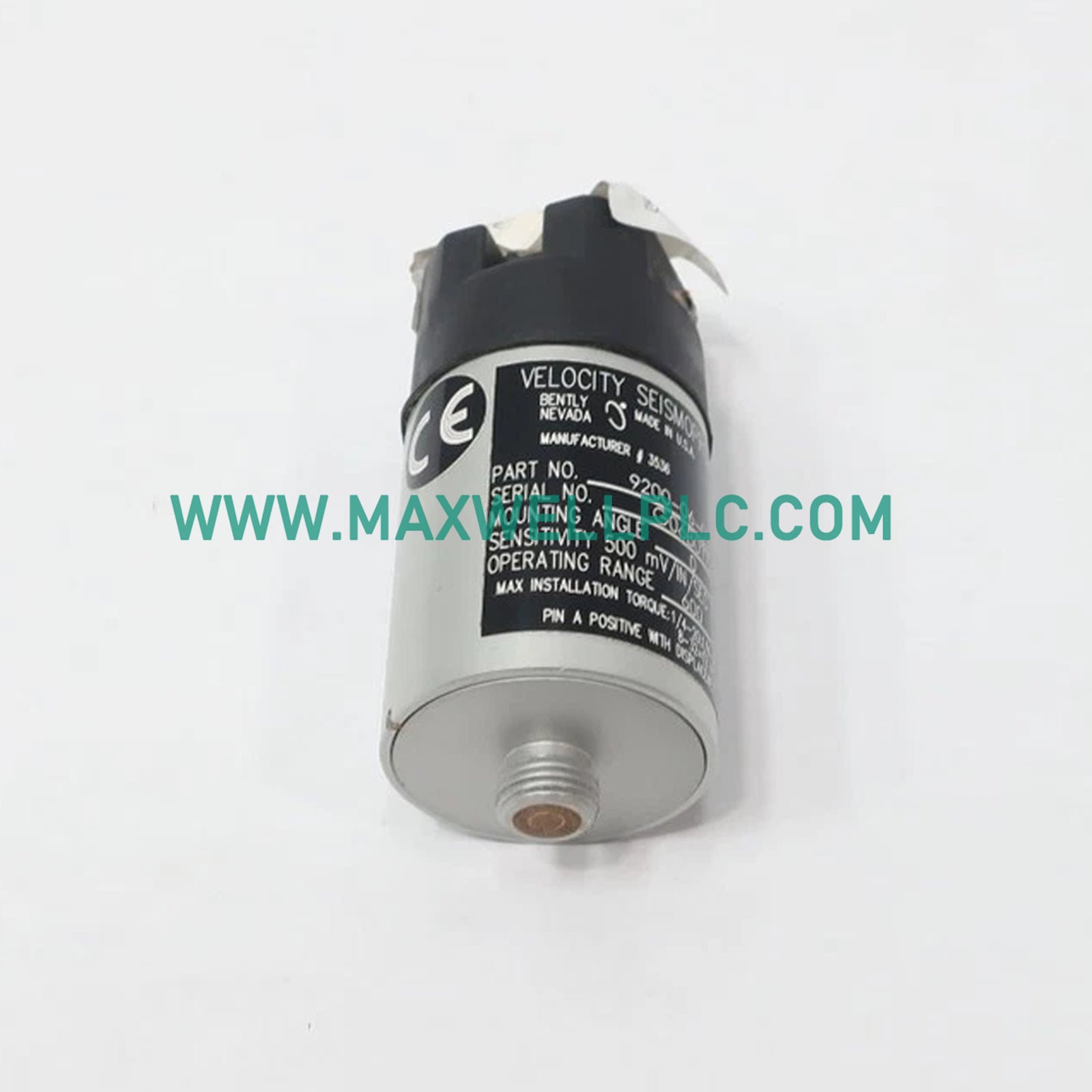

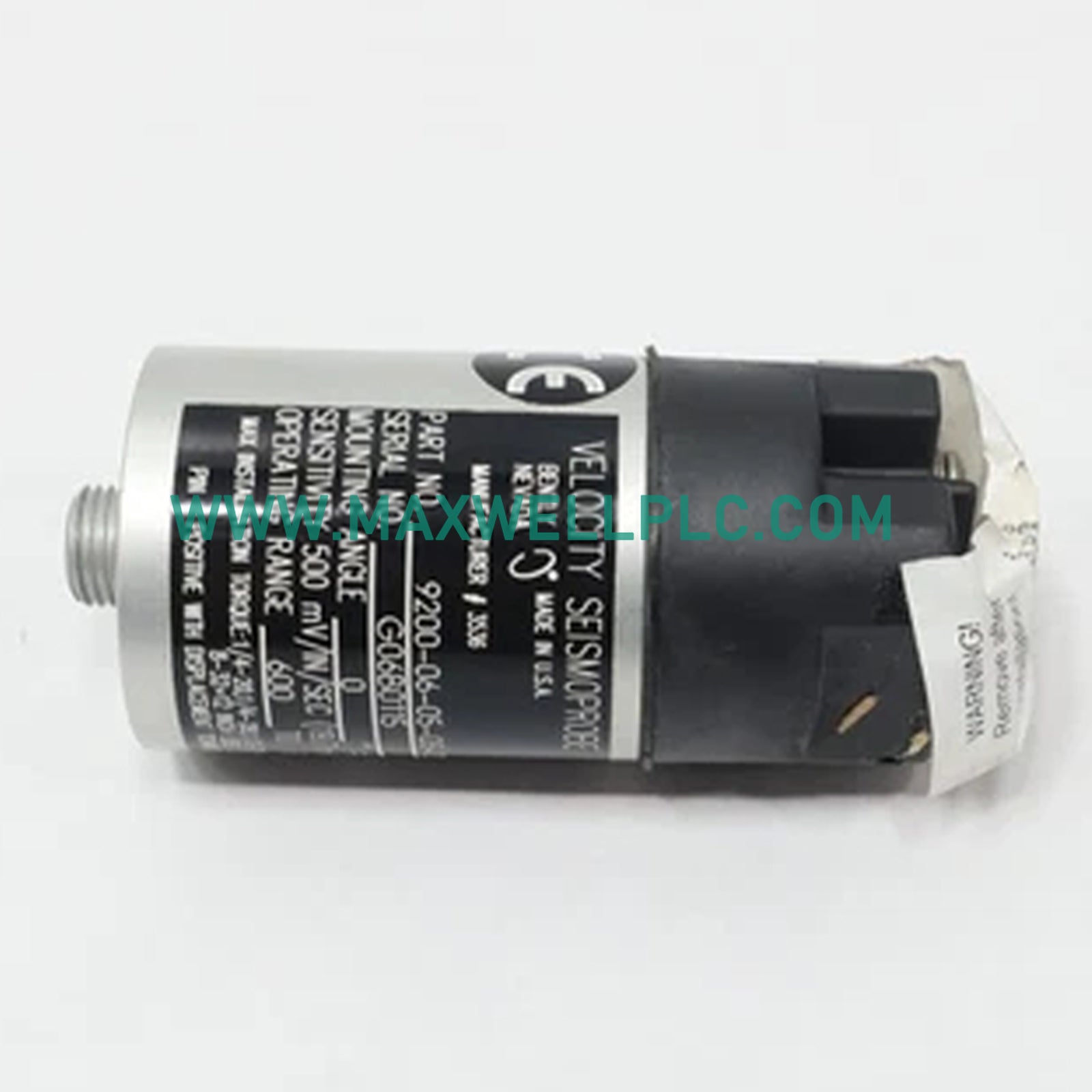

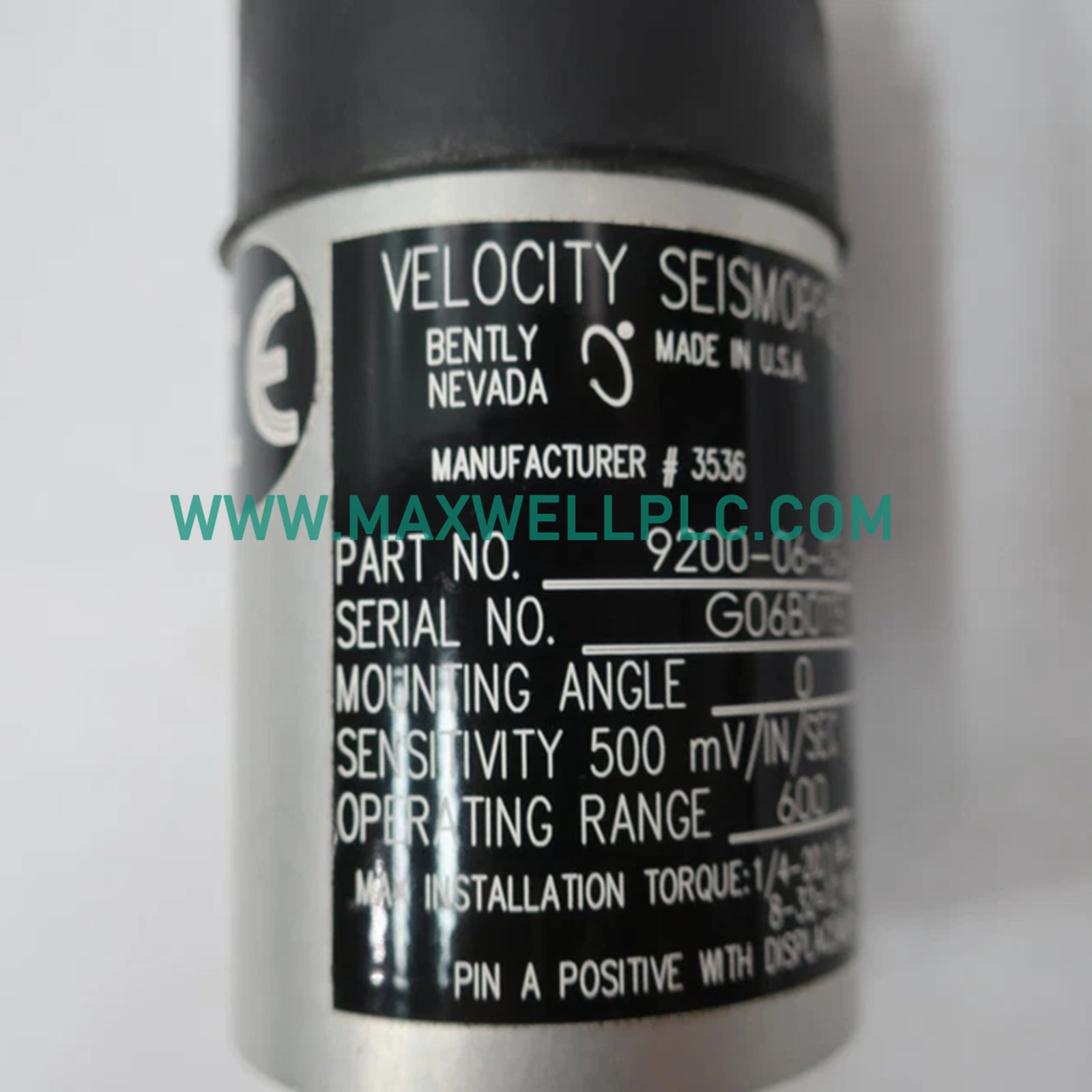

El Bently Nevada 9200-06-05-05-00, también catalogado como el transductor de velocidad 9200, funciona como un componente de hardware dedicado para la monitorización de la vibración de la carcasa dentro de los sistemas de protección de maquinaria. Este sensor sísmico proporciona una ejecución física-eléctrica directa al convertir la vibración estructural en una salida de voltaje continua proporcional a la velocidad de la superficie monitorizada. El dispositivo está diseñado para interactuar con módulos de monitorización para rastrear la vibración relacionada con la carcasa, proporcionando retroalimentación sobre la salud estructural y la degradación mecánica.

Desglose del sufijo del modelo

• 9200: Transductor de velocidad sísmica

• -06: Configuración de montaje y tamaño de rosca

• -05: Especificación de conector y terminación

• -05: Sensibilidad de salida y rango de calibración

• -00: Aprobación de agencia y opciones de configuración

Especificaciones del hardware

Dinámica del rotor y monitoreo sísmico

El transductor de la serie 9200 utiliza la inducción electromagnética para medir la velocidad sísmica. La implementación adecuada en campo requiere mantener un acoplamiento mecánico rígido entre la carcasa del transductor y la carcasa de la máquina. Dada la naturaleza del monitoreo sísmico, la supresión de diafonía se logra asegurando que el hardware de montaje no induzca resonancia mecánica dentro del rango de frecuencia de operación del sensor. La precisión se mantiene validando que la orientación del sensor se alinee con el eje previsto de medición de la vibración, evitando así la atenuación de la señal o la distorsión de fase en los datos interpretados de velocidad de la carcasa.

## Información para pedidos

• Un (1) transductor de velocidad 9200-06-05-05-00

• Perno de montaje y kit de hardware

• Documentación de certificación de calibración

• Guía de interfaz de instalación para el usuario

Pautas de instalación

• Montaje en superficie: Prepare un punto de montaje limpio y plano en la carcasa de la máquina para asegurar la transmisión de vibraciones de alta frecuencia sin amortiguación.

• Protocolo de torsión: Fije el perno de montaje del transductor al par de torsión especificado para evitar la pérdida de señal o el "traqueteo" en la interfaz.

• Enrutamiento de cables: Utilice conductos flexibles para el cableado para evitar cargar el transductor con estrés mecánico, lo que podría afectar la sensibilidad sísmica.

• Conexión a tierra: Asegúrese de que la carcasa del transductor esté conectada a tierra al bastidor de la máquina para minimizar la interferencia electromagnética de las fuentes de frecuencia de potencia.

Información de entrega

• Tiempo de entrega: 2-7 días una vez finalizado el pago.

• Se envía a través de DHL/FEDEX/UPS.

• Empaquetado de forma segura en embalaje industrial antiestático para evitar daños por impacto.

Preguntas frecuentes

• ¿Este sensor requiere alimentación externa?

  No. El 9200 es un transductor de dos hilos auto-generador que no requiere polarización de CC externa; genera una salida de voltaje directamente del movimiento mecánico.

• ¿Se puede montar en cualquier orientación?

  Sí. El transductor funciona en cualquier orientación, siempre que la interfaz de montaje sea rígida y esté alineada con el eje de interés.

• ¿Cuál es la respuesta de frecuencia de este modelo?

  El rango de operación se define como de 600 cpm a 60,000 cpm (10 Hz a 1,000 Hz); las mediciones fuera de este rango pueden exhibir una atenuación significativa de la amplitud.

• ¿Cómo se diferencia la vibración sísmica de la vibración del rotor?

  Los sensores sísmicos miden la velocidad de la carcasa en relación con el espacio libre, mientras que las sondas de proximidad miden el desplazamiento del eje en relación con la carcasa del rodamiento.

• ¿La señal de salida es lineal?

  El transductor proporciona una salida de velocidad lineal dentro de su rango de frecuencia nominal; los módulos de procesamiento de señales lo convierten a unidades de ingeniería.

• ¿Qué sucede si la bobina interna está dañada?

  Una bobina abierta o en cortocircuito resulta en una pérdida de señal, que será detectada por el monitor como una condición de "NO OK" o pérdida de señal.

• ¿Se puede pintar el transductor?

  Pintar la superficie exterior es aceptable, pero evite que la pintura entre en el conector o en la base de montaje, ya que esto interrumpe el acoplamiento eléctrico o mecánico.

• ¿Este sensor requiere recalibración?

  Se recomienda la verificación periódica de la sensibilidad contra una mesa vibratoria de referencia para confirmar que no hay degradación en los componentes electromagnéticos internos.
