La ABB 3BHE003688R0101 sirve como la tarjeta del sistema principal UF C784 AE101 utilizada para ejecutar tareas de procesamiento de señales y lógica computacional en las plataformas de control AC 800PEC y AC 800M.

Identificación del modelo

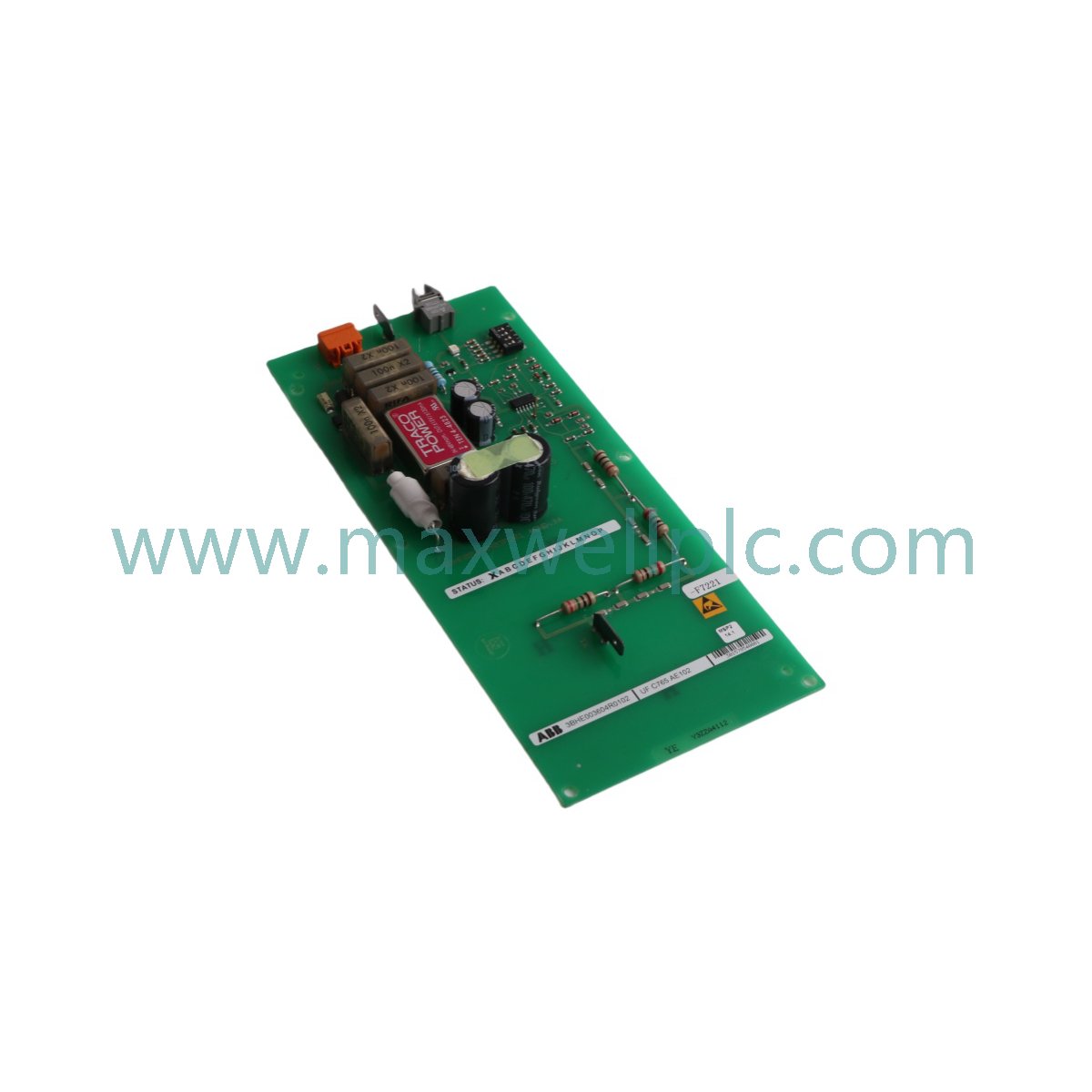

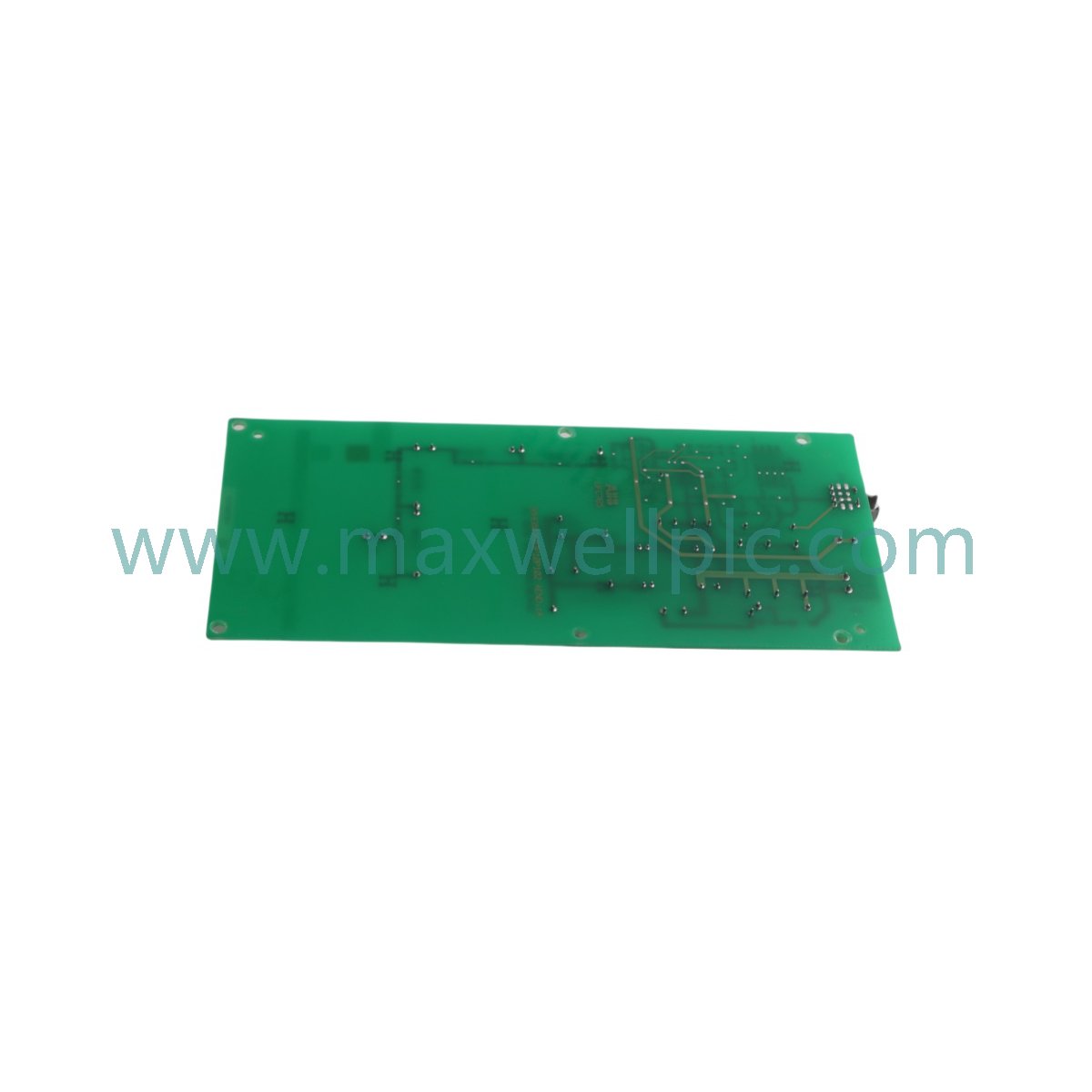

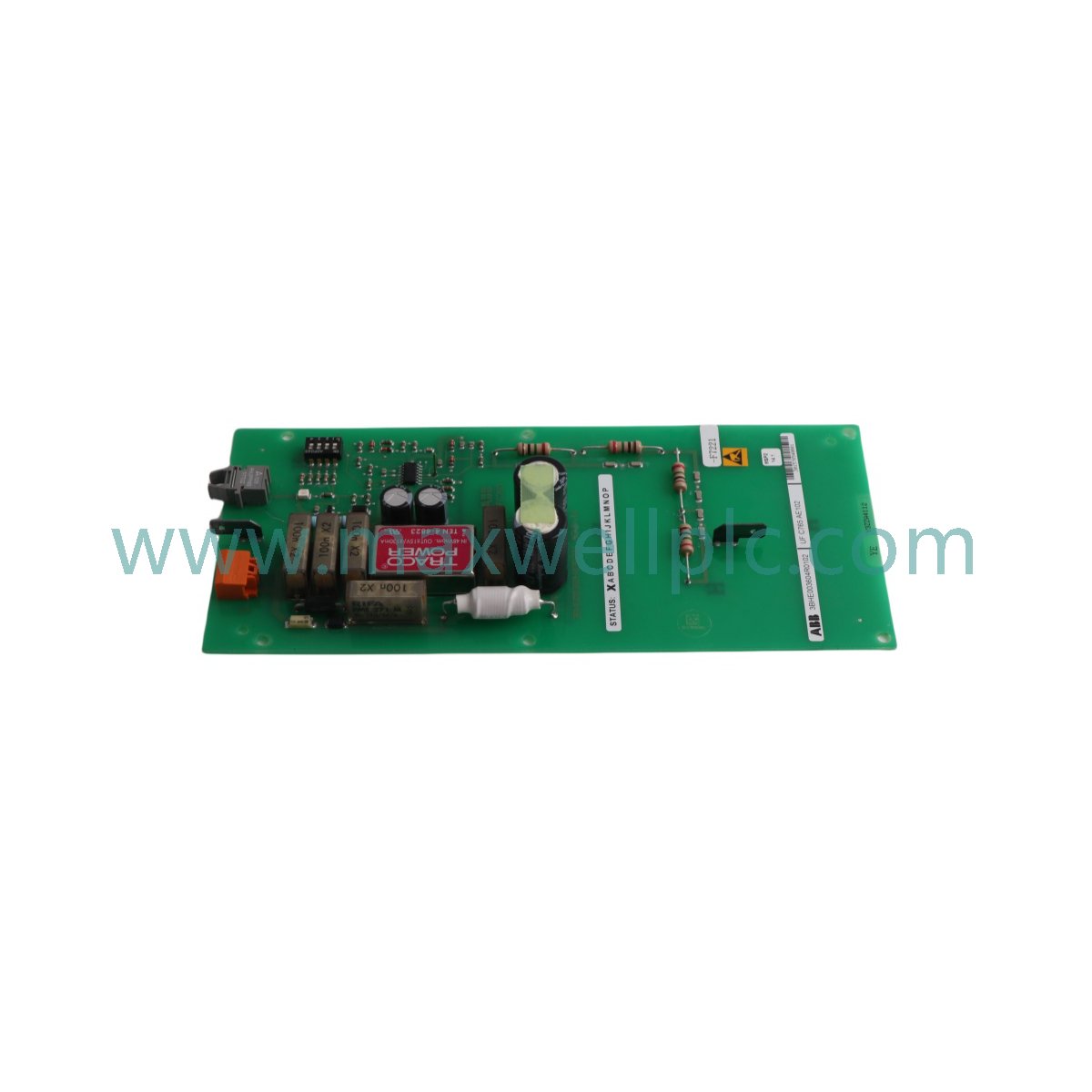

La 3BHE003688R0101 (UF C784 AE101) es un conjunto de placa de circuito diseñado para el manejo de E/S de alta densidad y procesamiento de lógica central. Este hardware admite la integración de nodos de sistemas de control distribuido, facilitando el intercambio de datos entre los dispositivos de campo y el procesador de control principal.

Especificaciones de hardware

Integración de plataforma de control

La tarjeta admite una velocidad de comunicación de bus de backplane suficiente para los requisitos de control en tiempo real dentro de las arquitecturas de la serie AC 800. Mantiene la compatibilidad con el firmware flash, lo que permite actualizaciones de la lógica de procesamiento central y los protocolos de comunicación. El diseño permite el escalado de la densidad de E/S, proporcionando un rendimiento constante al gestionar matrices de señales a gran escala típicas de entornos de control de alto rendimiento.

Información para pedidos

• Tarjeta del sistema 3BHE003688R0101

• Embalaje blindado estático

• Documentación técnica de conformidad

• Juego de accesorios de montaje

Guías de instalación

• Montaje en rack: Asegure la tarjeta en la ranura designada AC 800M/PEC, asegurándose de que el conector de la placa posterior se alinee con las guías del chasis para evitar la deformación de los pines.

• Conexión a tierra: Establezca una conexión eléctrica sólida entre el chasis de la tarjeta y el riel de tierra común del gabinete de control para suprimir la interferencia EMI/RFI.

• Control ambiental: Mantenga la temperatura del aire ambiente dentro del rango especificado de -20 °C a +60 °C; se recomienda la refrigeración por aire forzado si la densidad del gabinete excede los límites estándar.

• Cableado: Dirija los cables de alimentación de 24 VCC separados de las líneas de CA de alto voltaje para evitar el acoplamiento de ruido inductivo en los circuitos lógicos.

Preguntas frecuentes

• ¿Esta tarjeta admite el intercambio en caliente?

  La arquitectura del sistema requiere un apagado manual o el aislamiento a nivel de control de la ranura específica antes de retirar la tarjeta para evitar errores de comunicación del bus o daños eléctricos.

• ¿Cuál es la función principal de la interfaz del bus de la placa posterior?

  La interfaz facilita la transferencia de datos de alta velocidad entre el procesador de la tarjeta y los módulos de E/S periféricos, manteniendo el funcionamiento sincrónico en todo el rack.

• ¿Se puede utilizar esta tarjeta en sistemas 800xA heredados?

  Sí, el módulo está diseñado para ser compatible con versiones anteriores de entornos 800xA, siempre que la versión del firmware del controlador del sistema admita la revisión de hardware UF C784.

• ¿Qué indica una falla interna del hardware?

  Los LED de estado en la placa frontal proporcionan diagnósticos; la falta de pulso o una luz sólida en modo de falla indica una pérdida de comunicación con el procesador central o una falla de la tarjeta local.

• ¿Se requiere blindaje externo para las señales lógicas?

  El cableado de campo debe utilizar pares trenzados blindados para garantizar la integridad de la señal, con los blindajes terminados en los puntos de conexión a tierra designados del gabinete.

• ¿Cuál es el impacto de superar el límite de funcionamiento de 60 °C?

  Superar la temperatura máxima conduce a un envejecimiento acelerado de los componentes y una posible degradación del rendimiento de la puerta lógica, lo que conlleva el riesgo de errores de ejecución intermitentes.

• ¿Cómo se alimenta la tarjeta?

  La alimentación se suministra a través de la placa posterior del chasis desde el bus de distribución de 24 VCC de todo el sistema; asegúrese de que la fuente de alimentación sea capaz de manejar la carga del módulo.

• ¿Existen requisitos de firmware específicos?

  La tarjeta requiere una versión de firmware específica compatible con el procesador de la serie AC 800 instalado para garantizar una comunicación adecuada y la programación de tareas.
