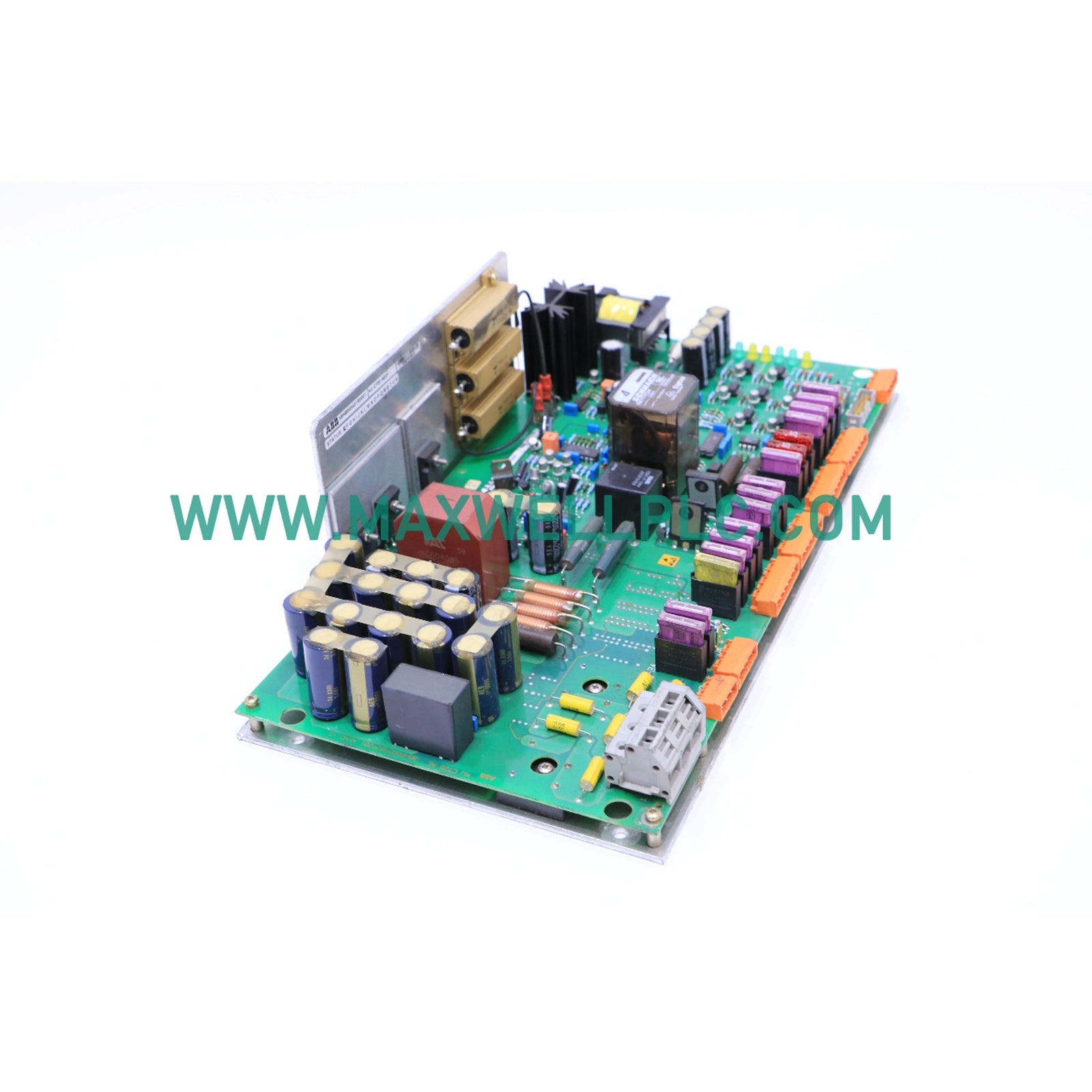

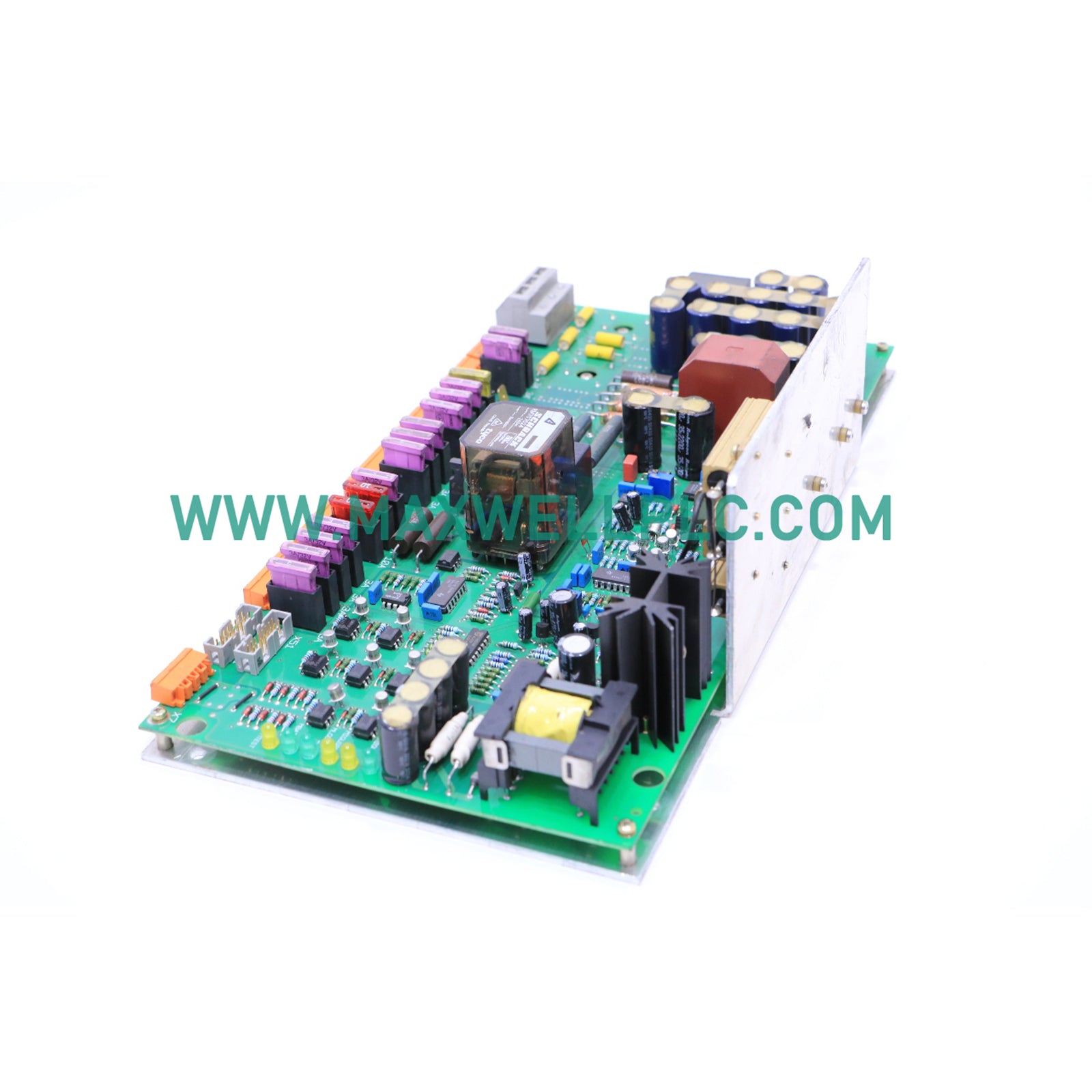

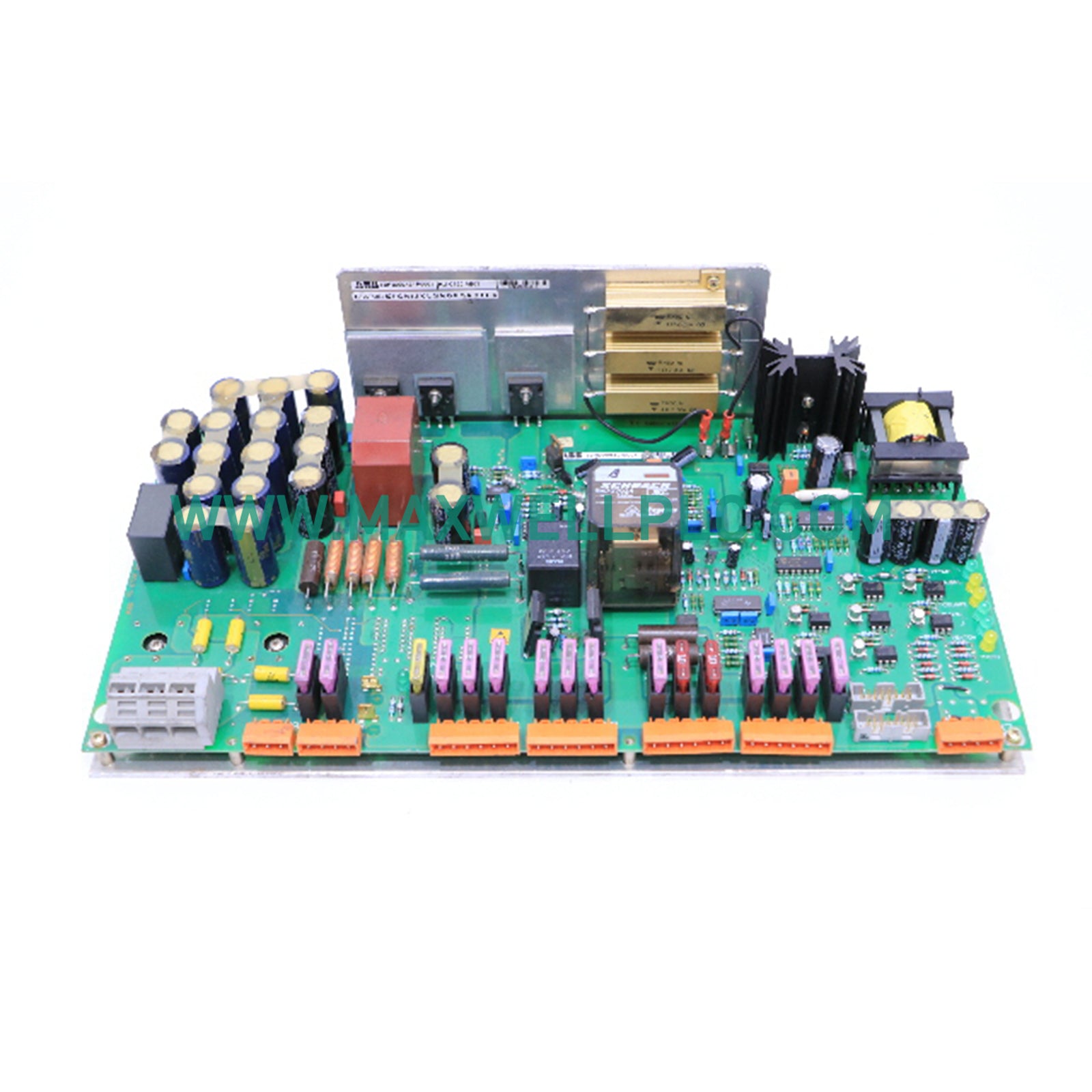

Configurada para el acondicionamiento de la señal y la ejecución de la lógica de control en arquitecturas de variadores ACS850, la ABB 3BHB000652R0001 (placa de circuito KUC720AE01) proporciona ejecución de interfaz física y eléctrica directa para la gestión de procesos industriales.

Datos de identificación del modelo

La 3BHB000652R0001, también identificada como KUC720AE01, es una PCB multicapa diseñada para el procesamiento de señales de control de alta densidad. Esta unidad funciona como una placa de interfaz central dentro de la familia de variadores ACS850, facilitando la comunicación entre la etapa de potencia y la unidad de control principal del variador.

Especificaciones del hardware

Rendimiento de la plataforma de control

La placa admite la velocidad de comunicación del bus de la placa base de alta velocidad necesaria para el monitoreo del variador en tiempo real. La integración con entornos DCS se gestiona a través de una arquitectura basada en Ethernet, lo que permite un comportamiento de red determinista. El módulo admite compatibilidad con firmware flash, lo que permite actualizar los algoritmos de control sin modificar el hardware. Está diseñado para el escalado de la densidad de E/S, lo que garantiza que el controlador del variador pueda gestionar las entradas de los sensores periféricos y las señales de retroalimentación con una latencia mínima, de acuerdo con los requisitos de red determinista de Profinet/EtherNet/IP.

Información para pedidos

• Unidad de placa de circuito 3BHB000652R0001

• Embalaje protector blindado estático

• Guía de integración técnica

Procedimientos de instalación y campo

• Montaje: Asegúrese de que la PCB esté correctamente colocada en el chasis del variador ACS850. Verifique que todas las pestañas de bloqueo estén encajadas para evitar el desalojamiento en condiciones de alta vibración.

• Conexión a tierra: Fije los puntos de montaje de la PCB a la toma de tierra del chasis para garantizar un blindaje y una protección adecuados contra las interferencias electromagnéticas.

• Cableado: Utilice únicamente el cableado Ethernet blindado especificado por el fabricante para las conexiones de red. Asegúrese de que el enrutamiento de los cables evite las líneas de CA de alta potencia para evitar la inducción de ruido.

• Inspección de conectores: Examine todos los pines de los conectores chapados en oro en busca de oxidación o residuos antes de insertarlos en el bastidor de control ACS850.

• Entorno: Mantenga las temperaturas de funcionamiento dentro de los límites industriales especificados; asegúrese de que los ventiladores de refrigeración internos del variador funcionen para evitar la degradación térmica de los componentes de la PCB.

Preguntas frecuentes

• P: ¿Esta placa de circuito es de intercambio en caliente?

  R: No. Se debe desconectar la alimentación del variador ACS850 y descargar completamente los condensadores del bus de CC antes de realizar cualquier mantenimiento o retirar la placa.

• P: ¿La placa almacena datos de configuración específicos del variador?

  R: Sí, la placa sirve como nodo de control principal; los parámetros del variador suelen cargarse desde la unidad de control o el archivo de configuración del DCS.

• P: ¿Qué indica que la placa se está comunicando correctamente con el DCS?

  R: Los LED de diagnóstico de la placa o la pantalla de estado del variador confirmarán el estado del enlace Ethernet activo y la transferencia de paquetes de datos sin errores.

• P: ¿Puede esta placa manejar altas frecuencias de conmutación?

  R: La placa de circuito está clasificada para las frecuencias operativas estándar de la serie de variadores ACS850; asegúrese de que la configuración del variador no exceda los límites del hardware.

• P: ¿Cómo gestiona la interfaz Ethernet el tráfico de red?

  R: Utiliza protocolos Ethernet industriales estándar para proporcionar actualizaciones de estado en tiempo real y retroalimentación de diagnóstico al sistema de supervisión.

• P: ¿Esta placa es reparable en campo?

  R: No. Los componentes son de montaje en superficie; la falla de la placa requiere un reemplazo completo para garantizar la fiabilidad del sistema.

• P: ¿Qué debo hacer si la placa muestra un fallo de comunicación?

  R: Verifique la integridad del cable Ethernet, revise la configuración de la red y confirme que la versión del firmware del variador coincida con los requisitos del nodo DCS.

• P: ¿Afecta la vibración al rendimiento de la placa de circuito?

  R: La placa está diseñada para entornos industriales; sin embargo, asegúrese de que todos los sujetadores de montaje estén asegurados para minimizar la tensión resonante en el sustrato de la placa.
