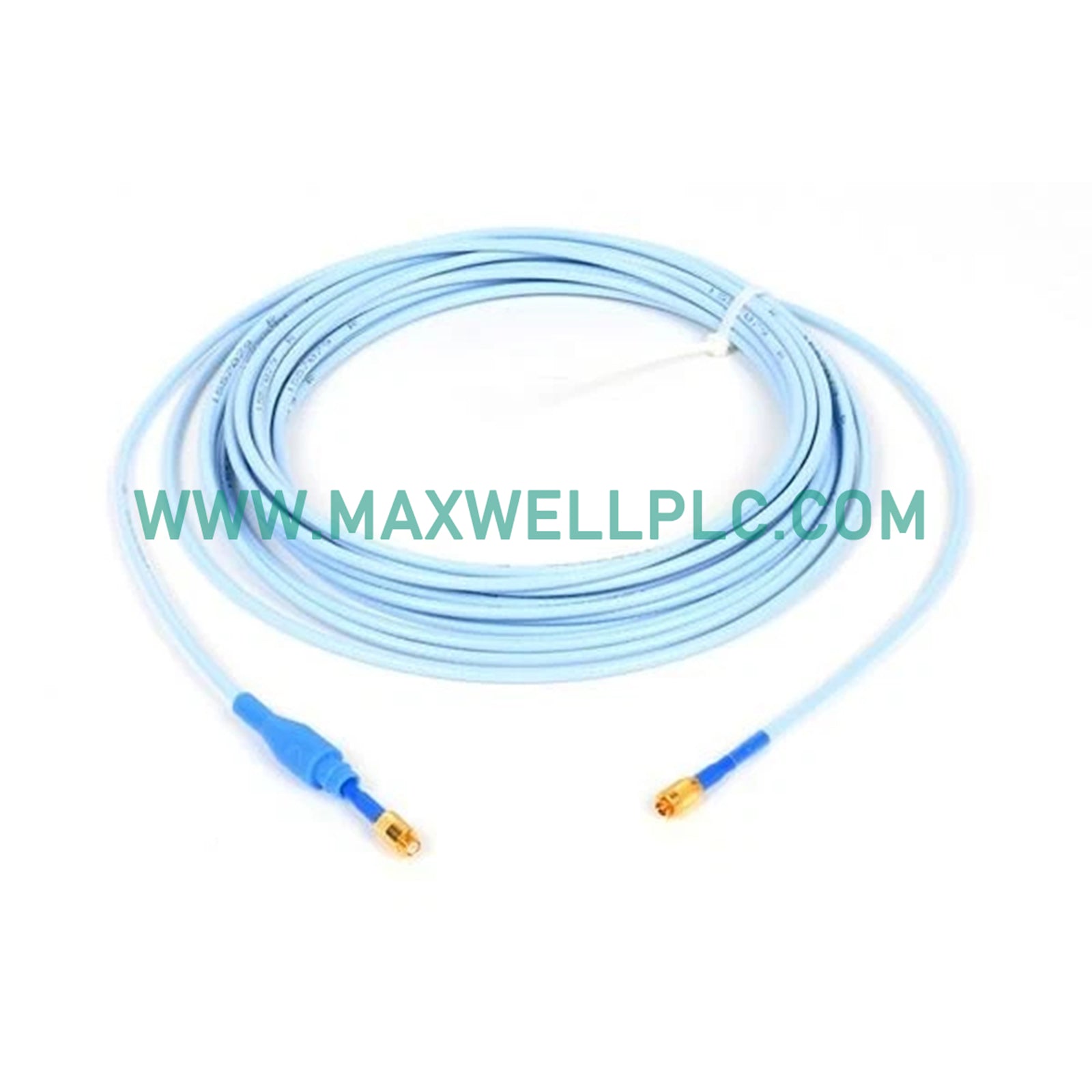

El Bently Nevada 330930-060-10-00, también catalogado como el cable de extensión 3300 NSv, funciona como un componente de hardware dedicado para la transmisión de señales de alta frecuencia que enlaza transductores de proximidad y sistemas de monitoreo de proximidad.

Desglose de sufijos y opciones de configuración

• Número de pieza base: 330930
• Sufijo de longitud de cable: 060 (6.0 metros de longitud total)
• Sufijo de opción de conector: 10 (configuración de conector con características protectoras moldeadas)
• Sufijo de aprobación de agencia: 00 (construcción estándar para ubicación no peligrosa)

Especificaciones del hardware

Arquitectura de monitoreo mecánico e integridad de la señal

Diseñado para la infraestructura de protección de maquinaria de precisión, este cable de extensión mantiene la escala exacta de la sonda de corrientes de Foucault al preservar las características de impedancia eléctrica requeridas por los conjuntos de transductores coincidentes. La validación adecuada del voltaje de espacio asegura que el monitor aguas abajo lea una línea base estable de -10 VCC con un espacio libre nominal. El blindaje coaxial continuo suprime el ruido electromagnético externo, evitando la diafonía y preservando la fidelidad de la señal durante las evaluaciones de dinámica de rotor de alta velocidad.

Información para pedidos

• 1 x conjunto de cable de extensión 330930-060-10-00
• 2 x fundas protectoras para conectores ClickLoc
• 1 x hoja de etiquetas de verificación de conformidad

Pautas de instalación en campo

• Cumplimiento del radio de curvatura: Mantenga un radio de curvatura mínimo de 25,4 mm a lo largo del recorrido coaxial para evitar la degradación estructural del núcleo dieléctrico interno.
• Terminación del blindaje: Conecte a tierra el blindaje metálico exterior exclusivamente en el punto de terminación del monitor del armario de instrumentos para evitar corrientes de bucle de tierra.
• Acoplamiento mecánico: Fije los conectores coaxiales de forma segura hasta que el mecanismo de enganche ClickLoc se acople completamente para eliminar las interrupciones intermitentes de la señal.
• Separación de enrutamiento: Mantenga el cableado de señal enrutado en conductos metálicos dedicados completamente aislados de las unidades de motor de CA de alto voltaje y las líneas eléctricas.

Preguntas frecuentes

• ¿Cuál es la función explícita de este cable de extensión dentro de un circuito de monitoreo de vibraciones?

  Conecta la distancia física entre el cable de la sonda y el sensor del proximitor, manteniendo al mismo tiempo la capacitancia eléctrica adaptada en todo el bucle.

• ¿Se puede cortar o empalmar la longitud del cable si excede la distancia de enrutamiento requerida?

  No. Alterar la longitud física de un conjunto coaxial calibrado modifica la impedancia del circuito, introduciendo graves errores de linealidad en las lecturas de salida.

• ¿Qué tipo de conector se utiliza en ambos extremos del cable?

  Emplea conectores coaxiales en miniatura ClickLoc equipados con contactos chapados en oro para asegurar la conexión contra vibraciones elevadas de la máquina.

• ¿Cómo soporta el conjunto las temperaturas elevadas dentro de las carcasas de las turbinas?

  La cubierta exterior de fluoropolímero y el aislamiento especializado de alta temperatura permiten un funcionamiento continuo hasta +177 °C.

• ¿Por qué son obligatorias las fundas protectoras de los conectores en las interfaces de acoplamiento?

  Sellan la unión para evitar que los aceites industriales, la humedad y los residuos conductores degraden las señales de radiofrecuencia de alta frecuencia.

• ¿Este cable de extensión pasivo requiere una conexión de fuente de alimentación externa?

  No, funciona completamente como una línea de transmisión pasiva que transporta señales de radiofrecuencia generadas por la unidad del sensor de proximidad.

• ¿Qué induce la atenuación de la señal o el comportamiento errático del voltaje de espacio a lo largo del recorrido?

  Blindaje coaxial dañado, conectores mecánicos sueltos o fracturas internas del conductor causadas por una tensión de tracción excesiva durante la instalación.

• ¿Se permite la conexión a tierra intermedia a lo largo del recorrido del cable de extensión?

  No, la conexión a tierra intermedia está estrictamente prohibida; el blindaje debe terminar solo en la barra de tierra del monitor del sistema para eliminar el acoplamiento de ruido.
