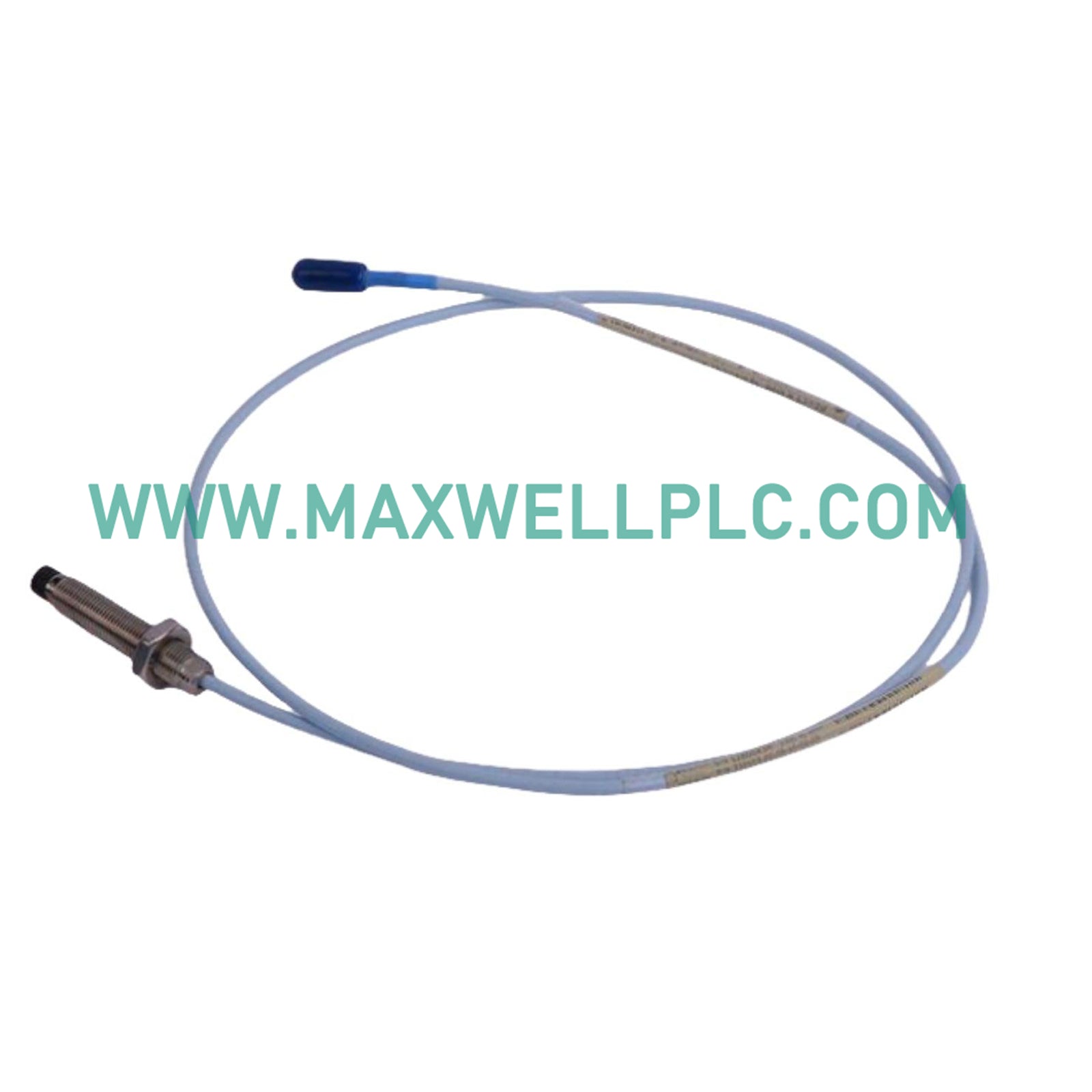

Configurado para la medición precisa de vibración y desplazamiento del eje en plataformas de maquinaria rotativa, el Bently Nevada 330907-05-30-10-02-05 (sondas de proximidad 3300 XL 8 mm) proporciona una ejecución física/eléctrica directa.

Desglose de número de pieza y matriz de opciones

• Modelo base: 330907
• Opción 05: Rosca UNF 3/8-24 sin armadura
• Opción 30: Longitud del cable de 3,0 metros
• Opción 10: Opción de conector UNF 3/8-24
• Opción 02: Opción de cable FluidLoc
• Opción 05: Opciones de aprobación de agencia

Especificaciones del hardware

Monitoreo mecánico y arquitectura de dinámica de rotor

Diseñado para sistemas críticos de protección de maquinaria, el sistema de transductor se basa en un escalado preciso de la sonda de corrientes de Foucault para traducir la vibración radial del eje y la posición axial en señales de voltaje proporcionales. La validación del voltaje del entrehierro apunta a un punto medio de operación nominal de -10 VCC para garantizar una respuesta lineal en todo el rango de medición lineal. Se aplican técnicas de supresión de diafonía en instalaciones de múltiples sondas en turbinas de alta velocidad para aislar canales individuales, asegurando que el análisis de la dinámica del rotor permanezca libre de interferencias electromagnéticas y distorsión de la señal.

Información para pedidos

• 2 unidades de sondas de proximidad 330907-05-30-10-02-05
• 2 tapas protectoras de terminales
• 1 hoja de documentación de calibración y conformidad

Pautas de instalación en campo

• Acoplamiento de rosca: Asegure un mínimo de cinco acoplamientos de rosca completos al montar la sonda en el soporte de la maquinaria para mantener un acoplamiento mecánico estable.
• Puesta a tierra del blindaje: Conecte a tierra el blindaje del cable coaxial exclusivamente en el extremo del monitor para eliminar los bucles de tierra y reducir el ruido eléctrico de fondo.
• Verificación de holgura: Mantenga una holgura radial adecuada alrededor de la punta de la sonda para evitar el roce mecánico o lecturas de impacto falsas de los elementos estructurales adyacentes.
• Enrutamiento del cable de extensión: Enrute los cables de señal lejos de los cables de motor de alta corriente y las salidas de variadores de frecuencia para preservar la fidelidad de la señal.

Preguntas frecuentes

• ¿Cuál es el requisito estándar de material objetivo para una respuesta adecuada de las corrientes de Foucault?

  El eje monitoreado debe consistir en una aleación metálica eléctricamente conductora, con calibraciones estándar optimizadas para acero AISI 4140.

• ¿Cómo se ajusta el voltaje del entrehierro inicial durante la instalación física?

  La posición de la sonda se ajusta mecánicamente dentro de la rosca de montaje hasta que se obtiene una lectura estable de -10 VCC en un voltímetro digital.

• ¿Este tipo de sonda requiere longitudes especiales de cable coaxial para la calibración?

  Sí, el sistema 3300 XL se calibra como un conjunto emparejado que consta de sonda, cable de extensión y sensor proximitor, lo que requiere una longitud eléctrica total precisa.

• ¿Qué precauciones son necesarias al enrutar el cable coaxial de la sonda a través de los recintos de la maquinaria?

  Los cables deben asegurarse firmemente para evitar fallas por fatiga debido a la vibración mecánica y protegerse contra bordes metálicos afilados.

• ¿Puede la punta de la sonda soportar una exposición continua a altas temperaturas de aceite lubricante?

  La punta de la sonda está clasificada para un funcionamiento continuo hasta +177 °C, lo que la hace adecuada para entornos estándar de aceite de turbina industrial.

• ¿Cómo evita la opción de cable FluidLoc la migración de aceite a lo largo del conductor?

  Cuenta con un mecanismo de sellado interno especializado que bloquea la absorción de fluido a través de los hilos internos del conjunto del cable coaxial.

• ¿Qué comprobaciones de mantenimiento deben realizarse periódicamente en las sondas de proximidad instaladas?

  Verifique que las contratuercas mecánicas permanezcan apretadas y compruebe los voltajes de entrehierro estáticos con respecto a los registros de puesta en marcha de referencia para detectar desplazamientos mecánicos.

• ¿Se requiere una recalibración en campo si un cable de extensión se reemplaza de forma independiente?

  Sí, los componentes del sistema 3300 XL están emparejados; reemplazar un cable de extensión sin verificar la salida del sistema puede introducir errores de linealidad.
