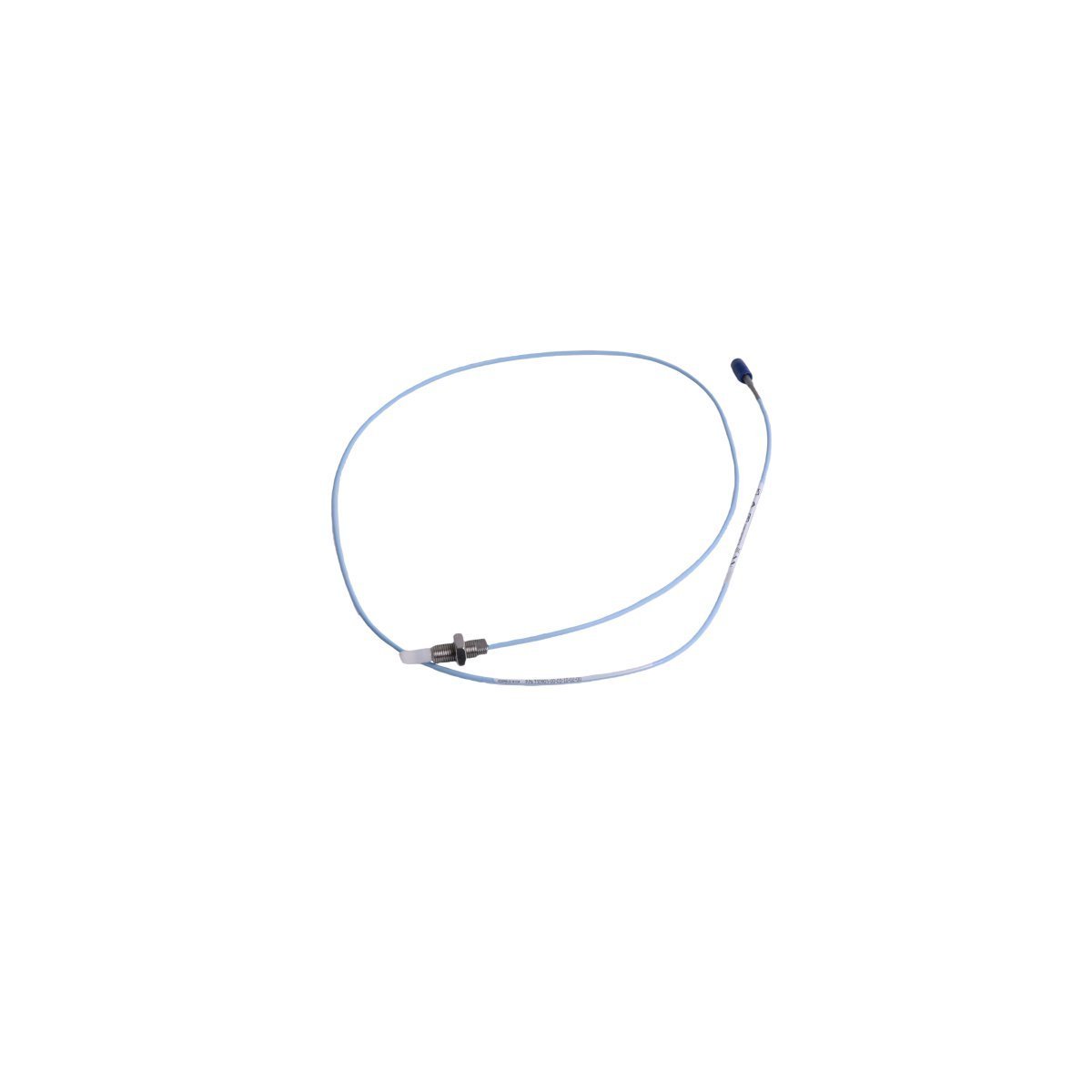

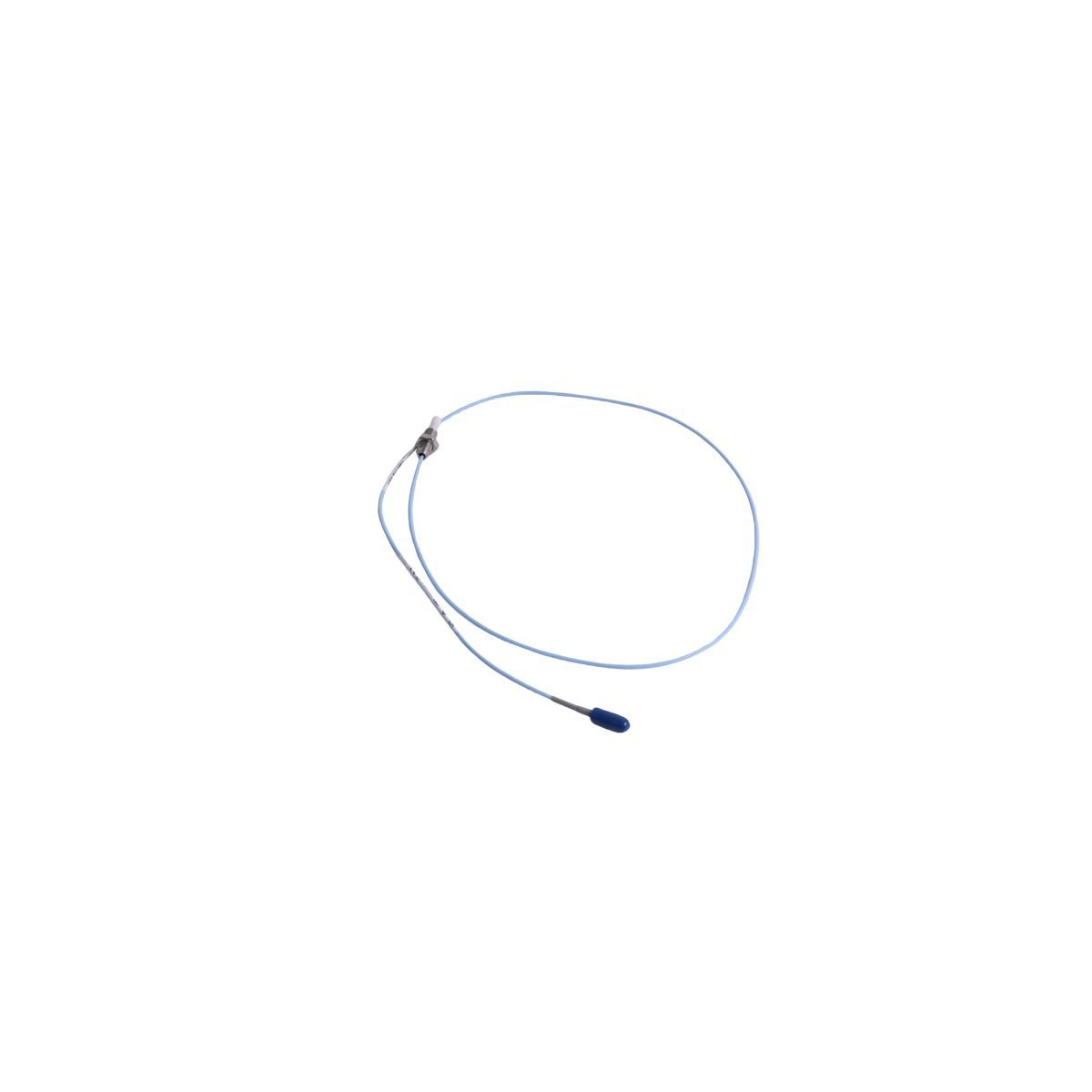

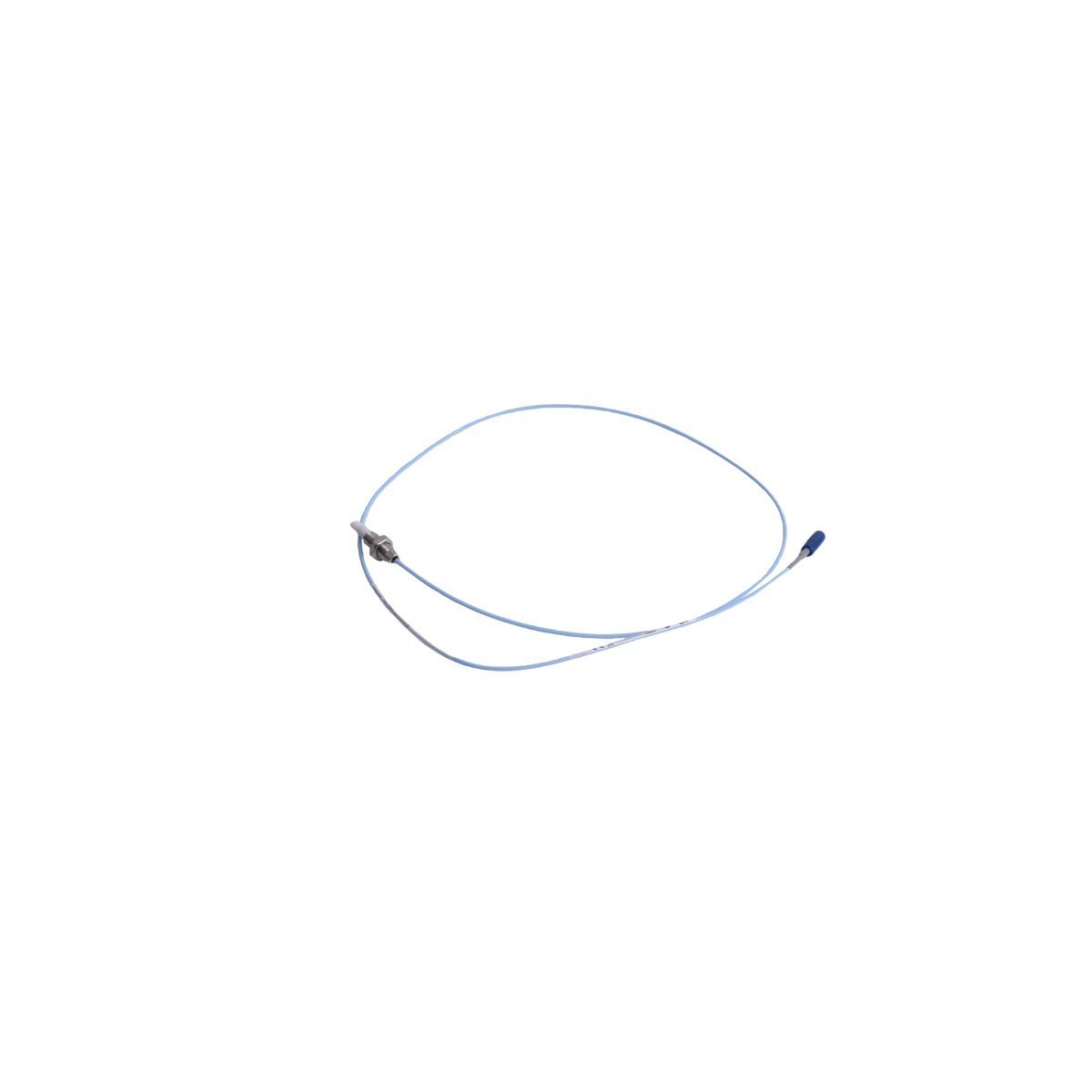

El Bently Nevada 330905-00-03-10-02-00, también catalogado como la sonda de proximidad 330905 3300 NSv, funciona como un componente de hardware dedicado para mediciones de vibración y posición sin contacto en ejes de diámetro pequeño dentro de plataformas de sistemas de monitoreo 3300 NSv.

Matriz de sufijos de modelo

El transductor 330905 NSv utiliza una punta de sonda de 5 mm de diámetro diseñada para requisitos espaciales restringidos. La configuración del número de pieza es la siguiente:

• 00: Longitud sin rosca (0,0 pulgadas).

• 03: Longitud total de la carcasa (0,3 pulgadas).

• 10: Longitud total del cable (1,0 metro).

• 02: Opción de conector (coaxial miniatura ClickLoc).

• 00: Aprobación de agencia (Ninguna).

Especificaciones de hardware

Atributos técnicos de monitoreo mecánico y TSI

Este sistema de transductor NSv emplea el escalado de sonda de corrientes de Foucault para convertir el desplazamiento de la superficie objetivo en una señal de voltaje. La precisión del monitoreo se basa en una validación precisa del voltaje de separación, que generalmente apunta a -10 VCC en la salida del Proximitor asociado para mediciones lineales. El sistema está calibrado para acero AISI 4140, y la desviación de este material objetivo requiere ajustes de sensibilidad específicos del sitio. Para mantener la integridad de los datos de la dinámica del rotor, las instalaciones deben tener en cuenta los efectos de visualización lateral adhiriéndose estrictamente a las holguras de contrataladro especificadas, lo que garantiza la supresión de la diafonía en conjuntos de sensores de alta densidad.

Información para pedidos

• 1 x Sonda de proximidad de 5 mm 330905-00-03-10-02-00

• 1 x Tuerca de seguridad de acero inoxidable M10 x 1

• 1 x Juego de protectores para el conector

Guías de instalación en campo

• Par mecánico:

  Las tuercas de montaje deben apretarse a un par máximo de 13,5 N·m (120 in-lb). Una fuerza excesiva puede comprometer la integridad de la rosca del cuerpo de la sonda.

• Enrutamiento coaxial:

  Utilice conductos metálicos rígidos con conexión a tierra para los tendidos de cables para mitigar el ruido electromagnético y el acoplamiento de señal capacitiva.

• Conexión del conector:

  El conector ClickLoc requiere un asiento manual hasta que se escuche un clic. No se deben usar herramientas para aplicar fuerza de apriete al conjunto del conector.

• Protección térmica:

  Asegúrese de que la punta de la sonda permanezca dentro del rango térmico de -35 °C a +177 °C para evitar la ruptura del aislamiento o la desviación del transductor.

Preguntas frecuentes

• ¿Es esta sonda compatible con los sensores Proximitor estándar 3300 XL?

  No. La sonda NSv 330905 requiere el Proximitor NSv específico para mantener el factor de escala calibrado y las características de rango lineal.

• ¿Cómo afecta el diámetro de la punta NSv a la medición?

  La punta de 5 mm está optimizada para reducir los errores de visualización lateral en ejes de diámetro pequeño, proporcionando datos de vibración más precisos en comparación con las sondas de 8 mm.

• ¿Cuál es la consecuencia de un voltaje de separación incorrecto?

  Operar fuera del rango lineal da como resultado el recorte o la distorsión de la señal, lo que lleva a lecturas de vibración inexactas y posibles alarmas del sistema de monitoreo.

• ¿Se puede acortar el cable coaxial?

  No. El cable tiene una longitud fija y forma parte del sistema transductor calibrado. La modificación altera la impedancia eléctrica e invalida la precisión del sistema.

• ¿Es sensible la punta de la sonda al material objetivo?

  Sí. La calibración de fábrica está optimizada para acero AISI 4140. Los metales objetivo alternativos requieren una recalibración específica para mantener la sensibilidad de 7,87 V/mm.

• ¿Esta sonda admite la instalación en áreas peligrosas?

  El sufijo -00 indica la ausencia de aprobaciones de agencia. Utilice modelos aprobados si el entorno de instalación está clasificado como peligroso.

• ¿Cómo se verifica el espacio de la sonda durante el funcionamiento?

  La verificación implica medir el voltaje de espacio de CC en el monitor o la interfaz del Proximitor mientras la máquina se encuentra en una condición estable conocida.

• ¿Se puede quitar esta unidad durante el funcionamiento de la máquina?

  La extracción física es posible, pero esto dará como resultado una pérdida de señal y probablemente activará alarmas en el sistema de monitoreo. La lógica de bypass debe adaptarse en consecuencia.
